燒結料倉龜甲網耐磨膠泥配方 防磨料廠家

燒結料倉龜甲網耐磨膠泥配方 防磨料廠家，龜甲網耐磨膠泥是一種綠色非金屬膠凝材料，其品種齊全耐磨性強，深受顧客的認可。它是采用耐酸和耐堿的人工合成原料經嚴格的工藝配比和先進的無機聚合技術制成的一種粉狀陶瓷材料。在施工現場，將液體無機膠水加入這種材料，采用人工或機械方式涂抹在設備內襯或表面，經過一系列的化學反應，在常溫下3d后達到陶瓷的結合強度和硬度，故名耐磨涂層。

一、 包裝  耐磨陶瓷涂料為25kg/袋包裝，內置塑料袋小包裝促凝劑（用以調節可塑料初凝時間），同時配桶裝磷酸鹽溶液作結合劑，加入量為袋裝粉料的12%左右。

二、 貯存  耐磨膠泥存放在干燥庫房內，不得雨淋，受潮，保質期為12個月。

三、 施工說明

1、攪拌準備：采用強制攪拌機拌和，所有攪拌工具清潔，不得混有泥沙、石灰、硅酸鹽水泥等雜物。

2、促凝劑加入，根據施工環境溫度，選擇促凝劑合適加入量。溫度小于20℃時，促凝劑可全部加入；大于20℃時可根據施工時間要求，適當調節促凝劑加入量。

3、攪拌：每次攪拌以加入4-6袋100-150公斤耐磨膠泥為宜，然后加入促凝劑干混2分鐘，而后加入磷酸鹽溶液12-18公斤左右，攪拌成“面團狀”，有塑性時方可放料使用。

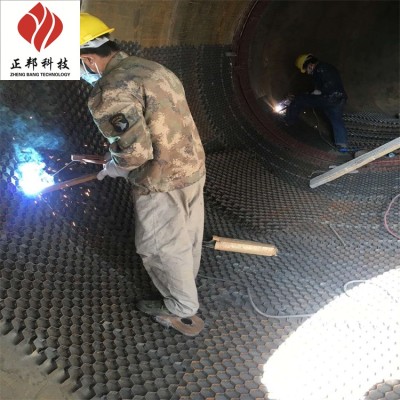

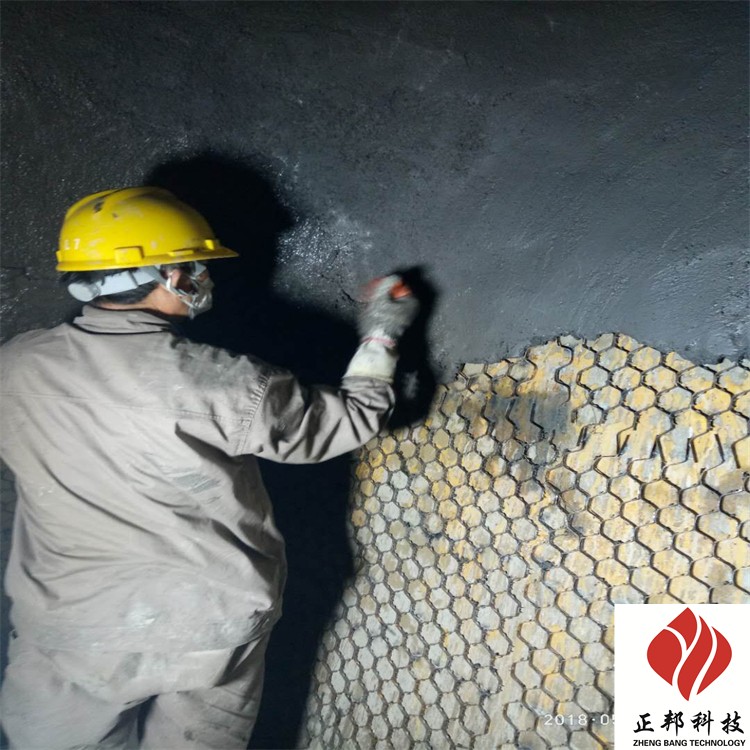

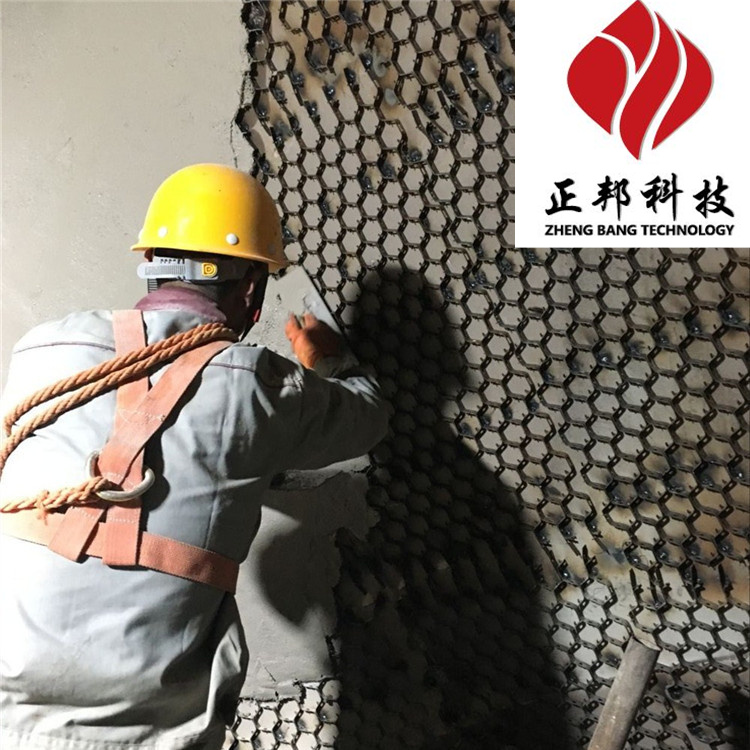

4、施工：將施工部位清理干凈，內壁不得粘有雜物浮塵。清理龜甲網或扒釘上面浮著物，清干凈施工工作面浮塵、雜物、然后用手工涂抹耐磨膠泥，施工部位可用鐵板等工具弄平整、光滑、接口要緊密。對于施工面積較大或厚度大于50mm以上部位要加焊錨固件，且間距不大于50mm。

5、待耐磨陶瓷涂料初凝后，自然養護24小時以后施工部位即可移動，同時也可以點火生產。

6、該耐磨陶瓷涂料可與各種澆注料、耐火磚緊密結合。

7、此材料不得與其它任何澆注料混合使用，已初凝耐磨涂料不能再加膠水攪拌使用，應廢棄。

8、該耐磨膠泥施工完畢初凝后，無需養護、烘烤、直接點火升溫使用，且不影響其使用性能。

四、特性：

1． 耐磨防腐性能優異

2． 與金屬類基材具有很高的結合強度

3. 立面不流淌，施工方便，對施工人員無很高技術要求

4. 適用于多種磨損、腐蝕工況的修補和防護

 五、使用方法：

1. 表面處理：對需處理部位進行粗化處理，角磨機打磨或噴砂等；對粗化處理過的表面進行清洗；處理過的表面應是粗化的干燥新鮮基材表面，并且應無油污、無粉塵。

2. 配制：按重量比4∶1將A、B兩組份混合均勻，并在30min內用完。一般是邊施工邊配置，一次配置量大不能超過1.5公斤，一次調配過多，膠凝固的快，還沒用完已經部分凝固而不能使用?？筛鶕嶋H溫度冬天可適當多配，夏天適當少配。如氣溫過低可將A組分適當加熱以降低粘度便于配置。

3. 涂敷：本產品合適的涂層厚度是1～5mm，應將混合好的材料逐層涂敷于待修部位，層要壓實，使之與基材充分浸潤，涂層涂到尺寸后表層要修平整。本材料不能進行機械加工，應注意控制涂層厚度，以免裝配中出現干涉現象。

4. 固化：25℃固化24小時可投入使用，若溫度低應采用加熱或延長固化時間來固化；一般冬天施工可用碘鎢燈距涂層40cm的距離進行照射加溫。
