武漢管道陶瓷耐磨料使用方法 剛玉耐磨料廠家

武漢管道陶瓷耐磨料使用方法 剛玉耐磨料廠家，隨著陶瓷耐磨料在應(yīng)用中的普及，越來越多的水泥廠對(duì)防磨也逐步重視起來，以前在沒有采用耐磨涂料的時(shí)候采用鋼板修補(bǔ)的方法，現(xiàn)在隨著陶瓷涂料的的認(rèn)可和較強(qiáng)的使用性能已經(jīng)被廣大客戶所接受。

耐磨陶瓷涂料理化指標(biāo)：

檢測(cè)項(xiàng)目 檢測(cè)數(shù)據(jù) 檢測(cè)項(xiàng)目 檢測(cè)數(shù)據(jù)

體積密度（g/cm3） 2.75 導(dǎo)熱系數(shù)（W/m.K） 1.5

耐壓強(qiáng)度（110℃ⅹ24h） 161 耐壓強(qiáng)度（850℃ⅹ3h） 135

抗折強(qiáng)度（110℃ⅹ24h） 17.8 抗折強(qiáng)度（850℃ⅹ3h） 16

耐磨性（g/cm2） 1.1 使用溫度（℃） ≤1000

耐磨陶瓷涂料施工步驟：

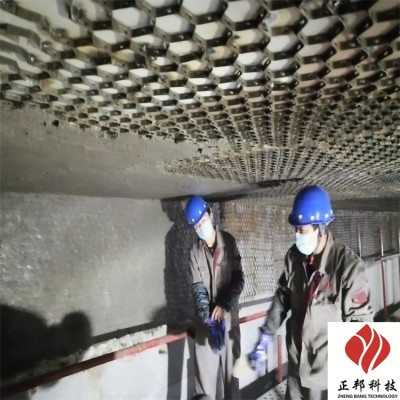

龜甲網(wǎng)焊接沒有按照要求焊接；龜甲網(wǎng)的作用旨在使已涂抹上的耐磨涂料不致脫落，并且能把耐磨陶瓷涂料和鋼板緊密結(jié)合在一起，即施工中如果沒有按照嚴(yán)格要求焊接點(diǎn)焊接龜甲網(wǎng)，這樣會(huì)出現(xiàn)漏焊或者焊點(diǎn)間距過大等不合格問題，從而出現(xiàn)由于震動(dòng)或者風(fēng)速過大而導(dǎo)致龜甲網(wǎng)松動(dòng)甚至脫落。

2. 涂料攪拌調(diào)配；先由于陶瓷涂料需按量按比例調(diào)配，定量的陶瓷涂料搭配定量固化劑，并且需充分?jǐn)嚢杈鶆颍缯{(diào)配材料過多或攪拌時(shí)間過短，使材料的粘性沒有充分發(fā)揮出來，簡(jiǎn)單地說也就是材料沒有得到充分的攪拌，耐磨陶瓷涂料是由二十多種骨料和耐酸堿結(jié)合劑加工而成，所以攪拌材料是很關(guān)鍵的步驟，反之則會(huì)影響材料性能，導(dǎo)致施工完畢的耐磨陶瓷涂料會(huì)在短時(shí)間內(nèi)出現(xiàn)嚴(yán)重磨損的情況。

3. 施工涂抹；施工期間，施工地點(diǎn)的氣溫須控制在5~40℃之間，如氣溫過低時(shí)，耐磨陶瓷涂料和研制膠水就不能很好的得到結(jié)合再加上運(yùn)轉(zhuǎn)過程中由于氣溫過低，會(huì)進(jìn)一步導(dǎo)致材料的性能不能充分得到發(fā)揮。

4. 涂抹要求；涂抹過程中需一次成型，不能分層涂抹。如果分層涂抹就會(huì)出現(xiàn)干裂和兩次涂抹相互不粘合的現(xiàn)象，所以分層涂抹也是導(dǎo)致耐磨陶瓷涂料出現(xiàn)起層或短時(shí)間就出現(xiàn)磨損的重要原因。

5．檢查施工；涂抹過程中保證陶瓷涂料緊密的與龜甲網(wǎng)及鋼板結(jié)合在一起，檢查是否出現(xiàn)空洞或壓不實(shí)的現(xiàn)象，如果在施工期間出現(xiàn)空洞氣袋或壓不實(shí)就很大范圍內(nèi)影響產(chǎn)品使用壽命。

6．保養(yǎng)；耐磨陶瓷涂料養(yǎng)護(hù)期為夏季一般為48小時(shí)，冬季一般為72小時(shí)左右，切不可因施工完畢后達(dá)不到耐磨陶瓷涂料保養(yǎng)時(shí)間而匆忙開機(jī)，這樣會(huì)導(dǎo)致龜甲網(wǎng)耐磨涂料在沒有達(dá)到理想強(qiáng)度而性能急速下降甚至脫落等問題。
