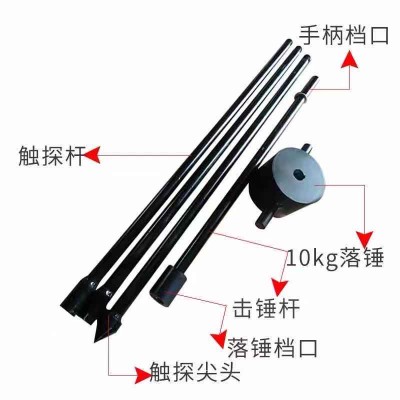

動力觸探儀動力觸探儀是利用一定的落錘能量蔣一定尺寸的圓錐型探頭，打入土地中，根據打入土中的難易程度【貫入度】來判定土的性質的一種原位測試方法，它適用于粘性土【包括黃土】，人工填土和較松散的顆粒小碎石土，巖石，碎石類土以及含有塊石，漂石的粘土性，一般不建議使用，動力觸探可以。輕型動力觸探儀技術參數：1、錘重：10kg。2、落距：50cm。3、圓錐頭錐角60°，錐底面積12.6cm。4、貫入30cm的錘擊數。5、觸探桿外徑25mm。重型動力觸探儀主要技術參數：錘重：63.5Kg落高：760mm貫入深度：3600mm錘角：60°錘角貫入直徑：74mm超重型動力觸探儀主要技術參數：錘重：120Kg落高：1000mm貫入深度：3600mm錘角：60°錘角貫入直徑：74mm使用方法：1、先用輕便鉆至試驗土層標高，然后對所需試驗土層連續進行觸探。2、試驗時應使穿心錘自由落下，落距50cm，每打入土層30cm的錘擊數即為N10.3、一般適用于貫入深度小于4米的土層，不考慮影響因素的較正。4、圓錐動力觸探儀試驗的理論錘擊能量為E=MHg。計算公式：M---錘的質量【kg】H----錘的自由落距【m】g-----重力加速度【m/S2】E----動力觸探理論錘擊能量【J】
