鄭州龜甲網防磨膠泥廠家 浮選槽耐磨涂料施工

鄭州龜甲網防磨膠泥廠家 浮選槽耐磨涂料施工，龜甲網防磨膠泥的物理結構主要是由一種由高分子聚合物與剛玉、磁化硅等多種復合超微粉填料和化學添加劑配制而成的雙組份合成材料,當膠泥涂裝在設備基體上后,膠泥中的高分子聚合物與設備的基體形成很強的分子連接鍵粘接,使膠泥與設備的涂裝表面固化成一體。剛玉、碳化硅等多種復合微粉及超微粉填料賦予了設備被涂裝表面的性能,即高耐磨性同時高分子聚合物本身具有防腐特性,從而使涂裝后的設備具有耐磨防腐性能。

1、什么是龜甲網防磨膠泥？這種耐磨材料哪個廠家的質量較好？針對這一問題，小編就龜甲網防磨膠泥這個名稱來講解一下。實際上，防磨膠泥是一種耐磨防腐材料，主要用在工業設備的防腐耐磨施工中；可是由于人們對名稱的不了解，隨之而來延伸出很多該材料的名稱，就比如龜甲網防磨膠泥，這個就是在工業設備表面焊接龜甲網然后涂抹防磨膠泥（耐磨陶瓷涂料），就是這個演變出的龜甲網防磨膠泥這個代名詞，實際上它就是防磨膠泥（耐磨陶瓷涂料）。

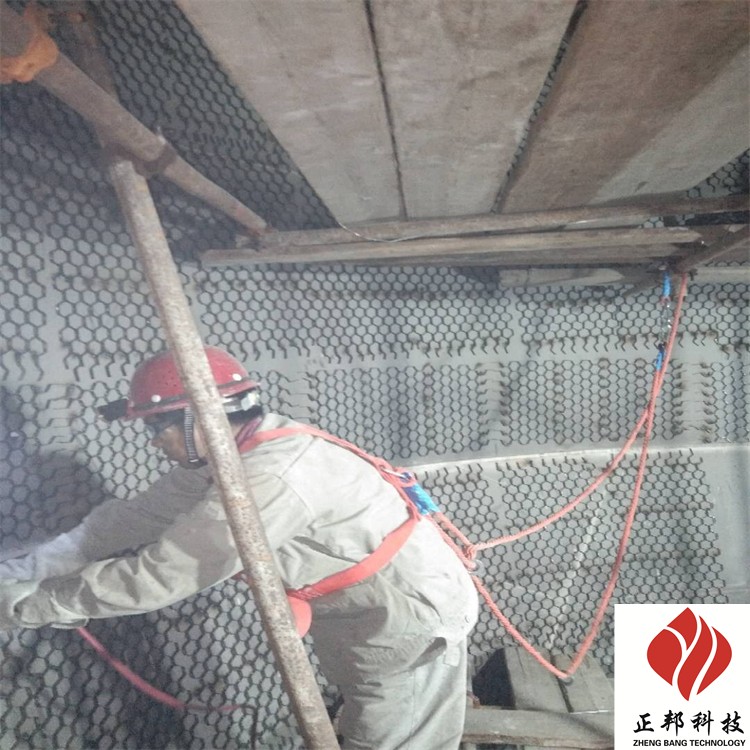

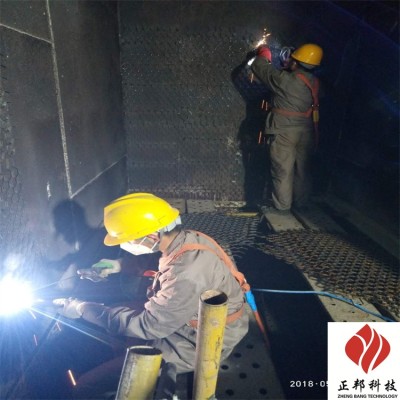

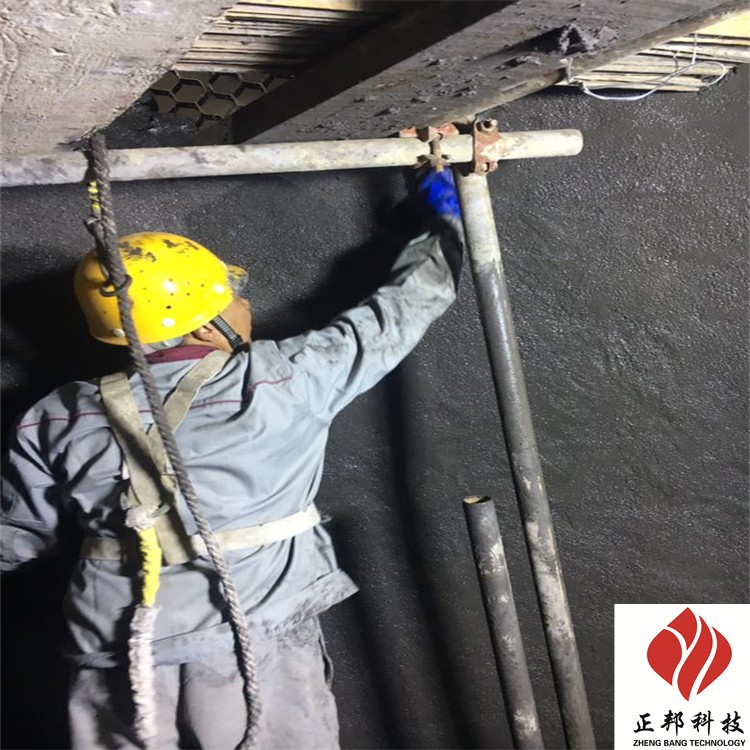

2、如何選擇龜甲網防磨膠泥？這個也是有技術含量的一件事。例如：水泥廠可以不同的設備或零件的操作溫度，選用不同種類的耐磨陶瓷涂料，磨損介質和沖刷速度的不同，一般在風 管、彎頭和旋風分離器處的施工厚度為 20mm，局 部磨損嚴重的部位，如選機下料錐斗、下料溜槽 等處，可以增加施工厚度至 30mm 或 40mm。 在施工厚度為20mm的情況下，經過除油脂、除 漆等底層后，直接在設備母板上焊接鋼網，通常采 用花網式焊接，焊點之間的間距為200～300mm。然 后將現場攪拌均勻的耐磨陶瓷干、水、鋼纖維的混合物涂抹上即可。

3、由于龜甲網防磨膠泥的常溫固化速度之快，因此，每次攪拌好后應盡快施工完，這個施工時間期限現場溫度的不同，一般為30～ 60min。殘留的混合物在開始凝固后就不能繼續使 用了。 在施工厚度過 20mm 的情況下，則需要先在 設備母板上焊接隔離鋼筋。施工厚度為30mm時，采 用 6mm 的鋼筋；施工厚度為 40mm 時，采用8～10mm 的鋼筋。然后再在鋼筋上焊接鋼網，攪拌、涂抹程 序與施工厚度 20mm 時一樣。 如果是情況下的應用，例如三次風閥門， 則先在閥體上安裝耐火澆注料，其厚度母板使 用的材質和許可的熱耗來確定。然后再在耐火澆注 料表面焊接鋼網，涂抹耐磨陶瓷涂料。 定向纖維的使用，增強了耐磨陶瓷涂層的韌 性，使其具有的形變能力，因此無論是在現 場安裝好的設備上施工，還是在車間里施工完畢后 再吊裝，都不會影響它的強度和使用壽命。 耐磨陶瓷涂料常溫下（20℃）養護三天就可以 達到所需要的強度和硬度，就可投入使用。

雖然龜甲網防磨膠泥是一種人造材料，但它的主要成分是硅酸鹽，和地球的巖石圈層的成分很接近，所以，不會像塑料那樣造成環境污染，也不會造成重金屬離子的污染，不會影響生態環境，是一種非常綠色的新型材料。

在制作耐磨陶瓷料時，如果加入不同的具有性質的填料及添加劑得到的材料性能也會有所區別，以加強其某一方面的性能，這也使得耐磨陶瓷料的多樣化。
