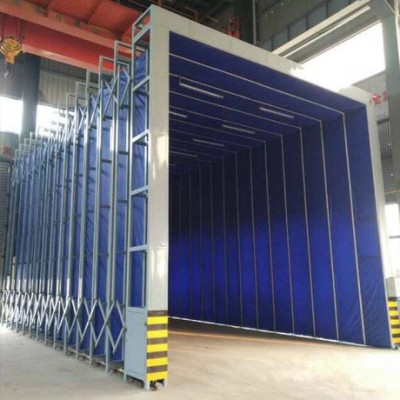

室外軌道伸縮房 露天移動噴漆房?jī)?nèi)部結構圖

【產品特點】

1.整體為框架傳動結構，安裝快捷，外形美觀；
2.機械性能安全平穩，安全雙限位控制；
3.噴漆和打磨粉塵可選用干式或濕式、也可干濕兩用；
4.造價和運行成本低，使用維修方便；
5.根據使用大小任意調整，充分利用生產場地和操作空間。

【工作原理】

工件運到涂裝作業區后，伸縮棚在電機驅動下前移，到達預定位置后，行程開關發出信號，驅動電機停止運行。然后開啟照明及通風風機，進行噴漆作業。噴漆完工后，關閉風機及照明系統，啟動伸縮棚電機，伸縮棚后移，到達后退位置后，行程開關發出信號，電機停止移動，將現場清理整齊。

伸縮式噴漆房伸縮移動前室整體為鋼制框架結構，可前后伸縮移動。框架之間的滑動連接機構框架在驅動裝置的帶動下沿地面的軌道前后豎直平行移動，同時帶動蓬布展開合攏。移動前室收縮合攏時，將工件移入工作區，展開時可進行工件的噴漆或打磨工作。在不噴漆的工作時間內，可將前室合攏，騰出空間場地作為其他與噴漆交叉作業的工序使用。該設備可根據客戶要求，漆霧處理設備可為濕式（無泵水幕、水簾）或干式（過濾棉、折流板） ，有機廢氣經過噴霧處理后再進入廢氣處理裝置凈化處理后高空排風，經過過濾的廢氣達到環保標準。
