昭通鍋爐里襯龜甲網防磨膠泥涂抹料施工工藝

昭通鍋爐里襯龜甲網防磨膠泥涂抹料施工工藝，龜甲網防磨膠泥它是采用耐酸和耐堿的人工合成原料，經嚴格的工藝配比和先進的無機聚合技術制成的一種狀陶瓷材料，材料具有耐磨和耐沖擊效果，加上無機膠水的使用穩定性，大大提高了耐磨陶瓷涂料的防磨效果，使其優良的耐磨防磨效果在易磨損部位發揮防磨作用，從而減少為了更換或維護設備易磨損部件而增加設備停機時間和次數，在很大程度上提高了固定的生產效率。

1、什么是龜甲網防磨膠泥？這種耐磨材料哪個廠家的質量較好？針對這一問題，小編就龜甲網防磨膠泥這個名稱來講解一下。實際上，防磨膠泥是一種耐磨防腐材料，主要用在工業設備的防腐耐磨施工中；可是由于人們對名稱的不了解，隨之而來延伸出很多該材料的名稱，就比如龜甲網防磨膠泥，這個就是在工業設備表面焊接龜甲網然后涂抹防磨膠泥（耐磨陶瓷涂料），就是這個演變出的龜甲網防磨膠泥這個代名詞，實際上它就是防磨膠泥（耐磨陶瓷涂料）。

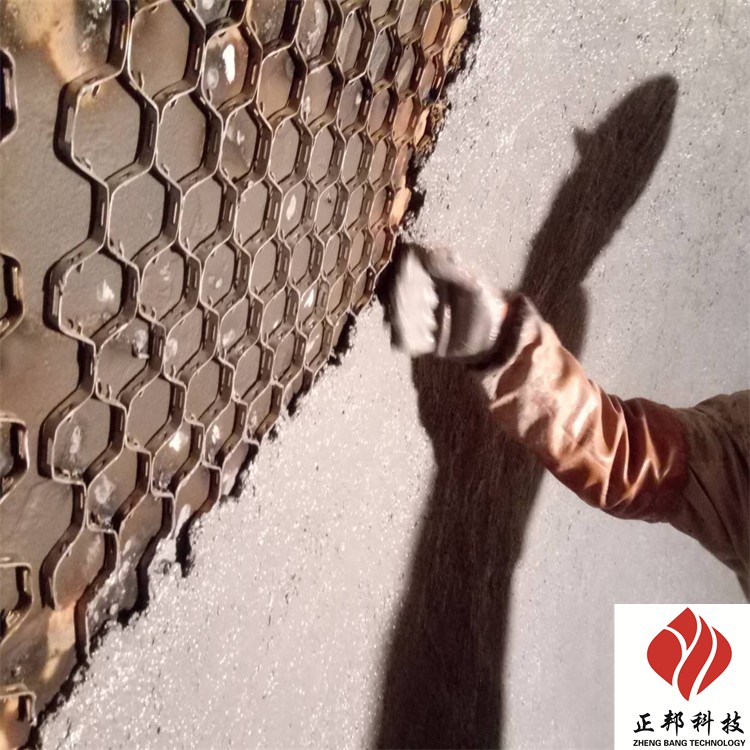

2、如何選擇龜甲網防磨膠泥？這個也是有技術含量的一件事。例如：水泥廠可以不同的設備或零件的操作溫度，選用不同種類的耐磨陶瓷涂料，磨損介質和沖刷速度的不同，一般在風 管、彎頭和旋風分離器處的施工厚度為 20mm，局 部磨損嚴重的部位，如選機下料錐斗、下料溜槽 等處，可以增加施工厚度至 30mm 或 40mm。 在施工厚度為20mm的情況下，經過除油脂、除 漆等底層后，直接在設備母板上焊接鋼網，通常采 用花網式焊接，焊點之間的間距為200～300mm。然 后將現場攪拌均勻的耐磨陶瓷干、水、鋼纖維的混合物涂抹上即可。

3、由于龜甲網防磨膠泥的常溫固化速度之快，因此，每次攪拌好后應盡快施工完，這個施工時間期限現場溫度的不同，一般為30～ 60min。殘留的混合物在開始凝固后就不能繼續使 用了。 在施工厚度過 20mm 的情況下，則需要先在 設備母板上焊接隔離鋼筋。施工厚度為30mm時，采 用 6mm 的鋼筋；施工厚度為 40mm 時，采用8～10mm 的鋼筋。然后再在鋼筋上焊接鋼網，攪拌、涂抹程 序與施工厚度 20mm 時一樣。 如果是情況下的應用，例如三次風閥門， 則先在閥體上安裝耐火澆注料，其厚度母板使 用的材質和許可的熱耗來確定。然后再在耐火澆注 料表面焊接鋼網，涂抹耐磨陶瓷涂料。 定向纖維的使用，增強了耐磨陶瓷涂層的韌 性，使其具有的形變能力，因此無論是在現 場安裝好的設備上施工，還是在車間里施工完畢后 再吊裝，都不會影響它的強度和使用壽命。 耐磨陶瓷涂料常溫下（20℃）養護三天就可以 達到所需要的強度和硬度，就可投入使用。
