湘潭尾部煙道龜甲網耐磨膠泥涂抹料實體廠家

湘潭尾部煙道龜甲網耐磨膠泥涂抹料實體廠家，龜甲網耐磨膠泥也叫耐磨陶瓷涂料是采用硅酸鹽溶液作結合劑，配剛玉骨料、剛玉粉、α-Al2O3，SiC微粉、超微粉及多種外加劑，施工完畢后可直接點火生產的新型耐磨耐火涂抹料。它具有附著力強，耐磨損，耐化學侵蝕，抗剝落，養護時間短，可與各種耐火材料結合等優點。

龜甲網耐磨膠泥施工方法：

 （1）檢查環境溫度 　　

施工期間，施工地點的氣溫須控制在5℃至40℃之間，如氣溫過低時，材料本身及施工區域則須加溫至5℃，直到耐磨陶瓷涂料完畢為止。但應避免在直接日曬或強風狀況下施工，以防止耐磨陶瓷涂料表面的迅速干裂。 　

（2）進行表面處理 　　

a.將要進行的防磨設備表面清理干凈，暴露實際板結體。 　　

b.將表面松動的物質及雜質的。 　　

C．將已磨穿或接近磨穿的防磨部位內壁焊補好（由甲方單位負責處理）。 　　

（3）龜甲網焊接 　　

在設備表面上焊接規格為：10*1.2*50的龜甲網，龜甲網采用電弧焊焊接，每個接觸骨架空格內雙面焊接，焊點間距約25毫米。其焊點抗拉強度平均值：380Mpa抗壓強度平均值：560Mpa。 　　

為了確保強固的附著性，安裝時應盡量調整龜甲網，使龜甲網和施工面之間的距離足以讓耐磨陶瓷涂料包覆住龜甲網。 　　

龜甲網的作用旨在使已涂抹上的耐磨涂料不致脫落，尤其是當垂直表面或施工面朝下時。需采用未經電鍍和油漆的龜甲網。 　　

（4）混合與攪拌 　　

攪拌：使用攪拌機，攪拌機內倒入~150公斤的耐磨陶瓷涂料，（公斤為標準），根據氣溫的高低倒入相應的固化劑，然后加入相對應的膠水進行攪拌，直至涂料粘度適中方可使用。（料的配比用量見上文黑體字）（干粉攪拌3-5分鐘將粉料內固化劑攪拌均勻(本廠骨料出廠已加入等比例固化劑干粉），加入膠水攪拌10-13分鐘） 　

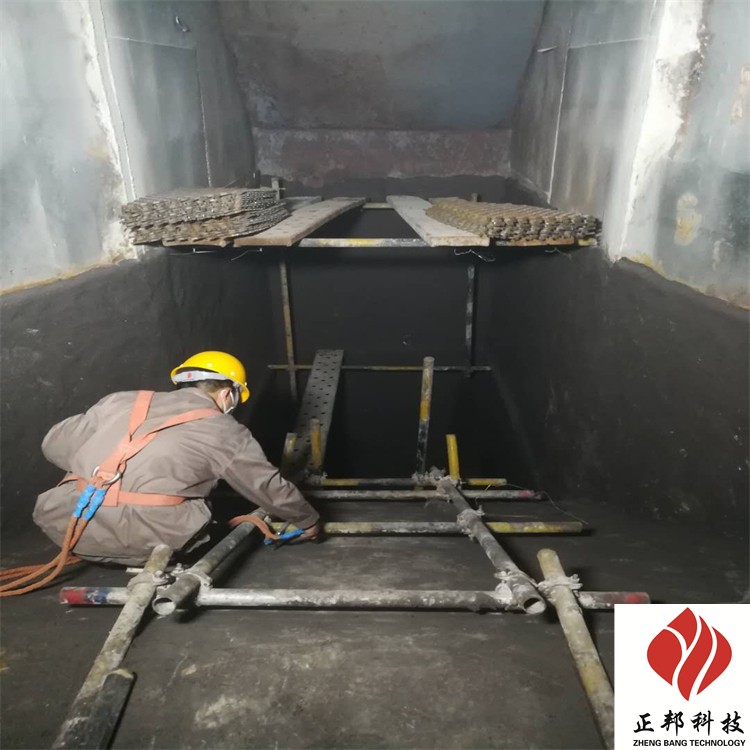

（5）當涂抹一個大面積區域時，施工人員將其分成小區域，便于工作人員進行施工，增進施工進度。 　　

（6）分三個介面施工 　　

1.水平表面的涂抹，水量還要控制在低標準。將約10升耐磨陶瓷涂料倒在部件上，然后用砂漿板分別倒在各端，涂抹到所需厚度，不時檢查澆筑層的厚度，確保厚度正確。 　　

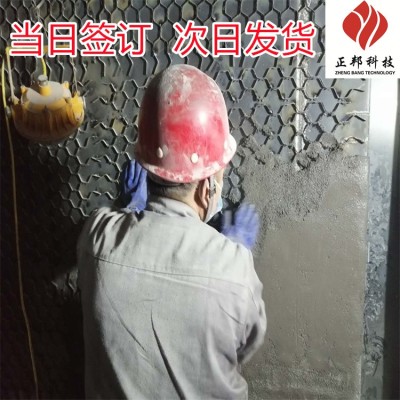

2.從桶內取出新拌的耐磨陶瓷涂料放在砂漿板上，把砂漿板拿到龜甲網的表面，把料漿壓入龜甲網和部件之間的夾層內。在向上推動砂漿板的同時，從一端到另一端快速移動砂漿板。使用這種方法，料砂漿更易于涂抹，并不時檢查澆筑層的厚度。 　　

3.頭頂表面涂抹：在耐磨膠泥用于頭頂位置時，將新拌的料漿放置在砂漿板上，向上把料漿壓龜甲網內，把砂漿板移回起始位置，然后從一端到另一端做重復幾次“之”字運動。使用這種方法，將容易把料漿涂抹入部件和龜甲網。在料漿還“濕”的時間后，確保已獲得正確的厚度。 為確保涂抹工程質量，工人施工盡量站在靠近頭頂涂抹面的地方，有時還需低頭，這樣做涂抹的工人才有足夠的力量下壓和移動砂漿板。 　　

（7）檢查氣袋： 　　

涂抹時不時檢查料漿，確認料漿壓入龜甲網，并且其中沒有氣袋，因為這可能會引起網的脫落。 　　

用泥刀刮開約10х10CM的砂漿，露出龜甲網，檢查是否有氣袋，如果有氣袋涂抹時應該壓入更多的料砂漿。 　檢查完之后，在刮開的地方再次涂抹料漿，并且用砂漿板抹平。 　　

如果檢查發現氣袋漏氣，則已涂抹的料漿應從部件上除去，丟棄不再使用，用新的料漿涂抹于發現氣袋的表面。
