污水處理水下立式環流攪拌機

3．  用途

       用于生物處理池、曝氣池或厭氧池中進行低速攪拌，其產生低切向流的強力水流，可用于池中水循環及硝化、脫氮和除磷階段創建水流，以使池中泥水充分混合又不致產生淤積的作用。

4．污水處理水下立式環流攪拌機使用條件

     潛水?dāng)嚢铏C(jī)適用于各種生活污水和工業廢水的處理過程中，在下列條件下設備可正常連續運行：

4.1，高介質溫度不超過40℃；

4.2介質的PH值在5～9之間；

4.3介質密度不超過1150kg/m3；

4.4長期潛水運行，潛水深度，般不超過20m；

4..5池子容積在1000-3000m3，黏度可達到50CP；池容積在500-700m3，黏度可達1000CP。

5．技術性能

5.1 潛水?dāng)嚢铏C(jī)轉動平衡自如，保證無卡死，停滯，振動等現象；

5.2 潛水?dāng)嚢铏C(jī)出廠前作密封氣壓實驗,實驗壓力為3kg/m2，歷時5分鐘無泄漏現象；

5.3 潛水?dāng)嚢铏C(jī)采用雙機械密封結構和唇形密封組織，機械密封保證在8000小時內可靠運行而不需更換；

5.4 潛水?dāng)嚢铏C(jī)引出電纜采用GB5013.2中YZW型橡套軟電纜或性能相同的其它電纜，單臺標準配置長度10m，電纜密封頭采用特殊硫化處理,以防電纜外皮破損，滲水至電機；

5.5 潛水?dāng)嚢铏C(jī)表面噴涂防腐漆，其表面光亮，無污損，,碰傷，裂痕等現象；電機殼體的底漆為PVC環氧樹脂，面為氯化橡膠涂料；

5.6 潛水?dāng)嚢铏C(jī)油室內設有密封泄漏保護裝置；

5.7 潛水?dāng)嚢铏C(jī)引出電纜中雙色線（黃/綠）規定為接地線，聯接可靠。接地標志明顯，在使用期內不易磨滅；

5.8 潛水?dāng)嚢铏C(jī)槳葉及轉子采用動平衡試驗，平衡精度為G6.3；

5.9 水下攪拌機可沿水平方向在120°范圍內旋轉，任意調整推流角度。

6．使用壽命

  潛水?dāng)嚢铏C(jī)在規定的條件下，，次故障前平均運行時間不小于10000小時，整機使用壽命不小于15年。

7．結構設計

7.1接線盒

接線盒與周圍液體、電機部分*密封隔離；冷卻：電機定子由周圍的液體冷卻。

7.2減速機

采用硬齒面齒輪傳動，以降低葉輪轉速。設計結構緊湊，外形美觀流暢。負載能力強；啟動瞬間主機震動小、運行平穩；噪音低；齒輪傳動比分級精細，速比大，能很好的保護電機和軸承，壽命長。

7.3葉片

     葉片為雙香蕉形，用高密復合聚胺酯澆鑄，有效防止了葉片的斷裂問題；葉片，邊向后彎曲，具有長期自動清洗性能；采用法蘭式鎖緊螺母緊固在軸上，在起吊維修時，容易拆卸更換。

7.4電機

     立式環流攪拌機采用全淹沒式鼠籠型感應電機，潛水電機四級繞組，S1級，定子繞組絕緣等級為F級，防護等級IP68。電機可連續攪拌40℃的介質，定子繞組的平均溫升不超過85℃，每小時至少能起動12次，而不引起任何有害影響，在運行時，不會發生過載現象，保證連續及間歇運行。額定電壓為380V，三相，50Hz。電機的允許電壓波動為±10%。

7.5油室

     潤滑并冷卻密封裝置，軸承座及減速箱與電機和液體之間，油室起著減震和消音的作用，，要時可埋置，個氣囊裝置以減少和降低油室內的壓力上升。

7.6軸承

    電機軸由兩個軸承支承，支承軸承為雙列球軸承；而主軸承為雙列球面滾子軸承；葉輪軸由，個雙列角接觸球軸承和，個圓柱滾子軸承支撐；軸承均與被攪拌液體隔離，并用油脂潤滑。攪拌器軸承的運行壽命大于60000小時。

7.7好氧池低速推流攪拌器軸密封

    攪拌機有兩個機械密封和，個唇形密封組成。密封裝置材料：碳化鎢--碳化鎢。

7.8 機械密封

    每個輪軸配備串聯式雙層，立的旋轉軸機械密封系統，密封裝置在，只油箱內運行。機械密封設計壽命大于25000小時。

7.9監測系統

定子繞組中裝有兩個熱敏開關，熱敏開關在125℃動作，正常情況下，電機的溫度不超過85℃，超溫后電機停止轉動并報警。

采用水泄漏傳感器，以探測定子室中的水。當水泄漏傳感器動作時，將使電機停止轉并報警。

7.10控制系統（用戶可自行配置）

控制箱可實現設備的自保護，具有過熱、過流和泄漏保護功能，可預留PLC接口。

10.制造標準

    中華人民共和國城鎮建設，標準 潛水?dāng)嚢铏C(jī)標準號：CJ/T109-2000

產品介紹

懸浮式潛水?dāng)嚢铏C(jī)的特點是：浮動定位，安裝方便，可在不中斷工藝運行的狀態下自由布置和移動；可直接在氧化塘、河道、養魚池等大面積水域中使用，無基建；TYJBG潛水浮動式攪拌機與QJB潛水?dāng)嚢铏C(jī)除增加了浮圈外，其主機結構、性能參數、外形尺寸*相同。結構緊湊，體積小，重量輕，操作維護簡單、安裝方便快捷、使用壽命長。

懸浮式潛水?dāng)嚢铏C(jī)是將原QJB潛水?dāng)嚢铏C(jī)（電機為潛水電機）靠自重在池底定位的安裝形式改為利用安裝支架并靠浮圈懸吊在水中浮動的安裝形式。現QJB型潛水?dāng)嚢铏C(jī)這種安裝形式須有堅硬的基礎或平臺作支撐，經過改進設計后的懸浮式潛水?dāng)嚢铏C(jī)除了在混凝土建的硬基礎池子中工作，還適合在如氧化塘、養魚池、景觀湖、污水渠、河道等軟基礎環境下工作，從而經改進后設計的懸浮式潛水?dāng)嚢铏C(jī)則使安裝更便捷、省時、省工，并擴展了潛水?dāng)嚢璧氖褂梅秶?，解決攪拌死角問題。

【懸浮式潛水?dāng)嚢铏C(jī)】適用范圍

潛水?dāng)嚢铏C(jī)可在下列條件下正常連續運行：

• 介質溫度不超過40℃；

• 介質的PH值在5~9；

• 介質密度不超過1150kg/m3；

• 長期潛水運行，潛水深度一般不超過20m 1?3

懸浮式潛水?dāng)嚢铏C(jī)選型注意事項
為保證潛水?dāng)嚢铏C(jī)取得較佳運行效果，請使用方提供如下資料：
1）、運用目的
2）、池型及尺寸
3）、攪拌介質的特性，包括粘度、密度、固體物含量等 1?3

懸浮式潛水?dāng)嚢铏C(jī)裝配與安裝
潛水?dāng)嚢铏C(jī)的安裝系統可在無需排出池中污水的情況下，能快速安裝和拆卸潛水?dāng)嚢铏C(jī)。潛水?dāng)嚢铏C(jī)可在水平面內繞導桿偏轉的較大角度為±60°吊架座、支撐架和下托架與池的聯結均采用膨脹螺栓固定，無需預留孔。當池深H > 4米時，應在導桿中間添加一支撐架。客戶定貨時，請?zhí)峁┏厣頗，以便廠方加工時確定導桿尺寸及支撐架的數量。
用0~500V兆歐表，檢查電機主電纜三芯線對地冷態絕緣電阻不得低于1兆歐，嚴
禁用兆歐表檢查控制電纜，以避免損壞水泵內部的電器元件，應用萬用表檢查控制電纜線；
電壓一定要在銘牌上標出的額定電壓±5%的范圍內。如果電源離水泵的距離較遠時，
應考慮線損，電纜的截面積要加大，接頭應盡可能少，且接頭處應做密封處理，以防漏水。

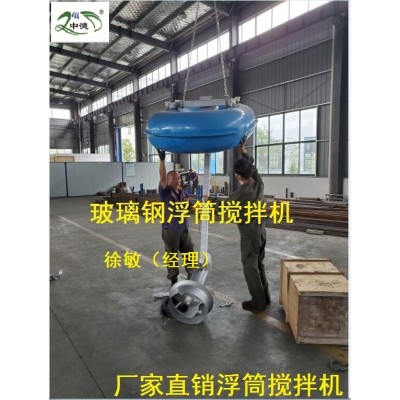

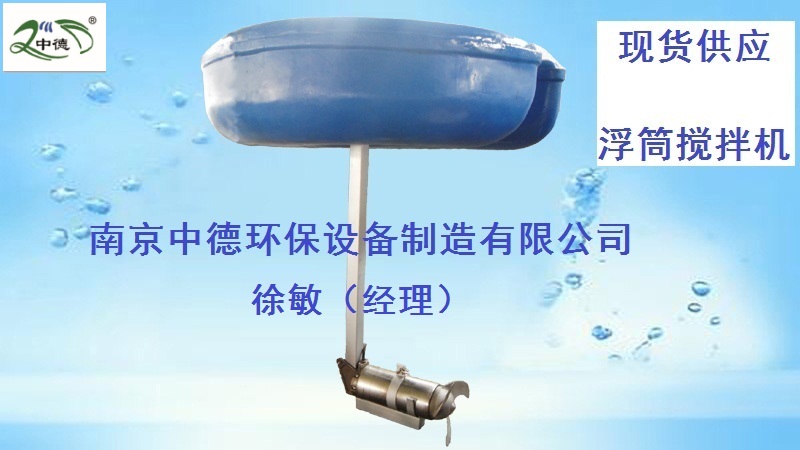

產品實拍圖
