推流式潛水攪拌機技術規范書

  混合型潛水攪拌機一般配制導流罩以增加軸向流動并減少徑向流動,減少葉輪振動,增加運轉的平穩性。

而低速推流型潛水攪拌機不配制導流罩。

    大家注意了，購買不銹鋼潛水攪拌機，是質量，是價格，三是服務，那我們怎么辨別潛水攪拌機呢，有些廠家說我們便宜，您問他用的是什么軸承我們采用的統一是軸承，都說不銹鋼，但有304和201之分哦，我們采用的都是不銹鋼304材質，外表采用酸洗鈍化的哦，，有導流罩。南京中德環保設備制造有限公司專業潛水攪拌機廠家，全不銹鋼潛水攪拌機廠家。歡迎垂詢!

潛水攪拌機也被稱為潛水攪拌器，用于污水處理廠過程混合污水懸浮物，稀漿，工業過程液體，創造水，加強攪拌功能，防止沉淀污泥，市政和工業廢水處理過程中的重要設備：點混合潛水攪拌機，潛水推進攪拌機。南京中德環保生產潛水攪拌機，潛水攪拌器，潛水推流器等，每臺潛水攪拌機出廠前都經過嚴格的質量檢測，請客戶放心選購！推流式潛水攪拌機技術規范書

潛水排污泵的使用條件和規則是在跳水式攪拌器的選用

1、每500立方米的1kW功率體積達到60nm，經過實際測試，收到了較好的。一些小葉片的轉速不能達到這個效果。

2、圓形池、跑道池類型、環形池可以減少10%個功率，方形池、長方形池、三角池增加10%個功率，可相對減少池型高功率。3，介質密度應提高10%每30%。

4、方池、長方槽也可在葉輪大小、螺旋角、安裝位置、進風口位置等方面考慮，做到*或死角。

5、流量的問題，有許多推流混合器，它提供原流量，的池型截面，長度和其他有關資料和要求達到的流量。該公司將能夠提供相應的產品。這是一個復雜的過程。請與供應商以供選擇問題。

6、安裝高度的潛水器

(1)葉輪的直徑為1米以下的池底部的中心的= + 0.7的葉輪半徑。

(2)葉輪直徑為1米以上的半徑+ 1米。

(3)根據泳池的深度，可以提高或減少安裝高度。

潛器的實際應用

與傳統的長軸攪拌機相比，QJB型潛水攪拌機的優點是產生不同的流動方向。由不同的安裝位置的潛水器，可以得到不同的效果。從而在池中創建一個流動模式，清理混合死角。

所需匹配能力的潛水器是由池的大小，介質的密度，粘度和介質的深度。根據具體情況，可選擇一臺或多臺潛水器。

潛水攪拌機推流能力強，滲漏保護功能全、動靜密封質量好、體積小、重量輕、效率高、壽命長，主要應用于污水處理廠的厭氧池、缺氧池、調節池、選擇池和污泥池。潛水攪拌機在投入運行后，定期進行維護和保養，在保養過程中我們應該注意以下幾點：

1、換油：潛水攪拌機一般每半年需要更換一次潤滑油，潤滑油的型號為32#機械油，換油時，小心擰開油塞，放進其內存油，注意油內可能會有剩余的內壓，以防油的噴射；

2、潛水攪拌機機械密封的組裝和拆卸:組裝在非常干凈的環境條件進行，裝配介質為純凈的潤滑油。洗凈機械密封的各個部位，接著將兩端機械密封的靜環裝置均勻平穩的壓入定位孔中，注意保護好靜環密封面，切不可損壞密封面，然后利用導向套將動環裝入軸上，合上油室端蓋，注意不要碰撞到機械密封的密封面，機械密封的拆卸，可按上面的反順序進行。

3、軸承潤滑脂：一般大修時更換一次，潤滑脂量為軸承腔間隙1/3-1/2，潤滑脂推薦采用高溫鈣納基潤滑脂；

4、潛水攪拌機的泄露保護處理：假如滲漏開關保護，表示電機側的機械密封損壞，要檢查和修理，打開油室腔的堵塞，排盡其內積液。

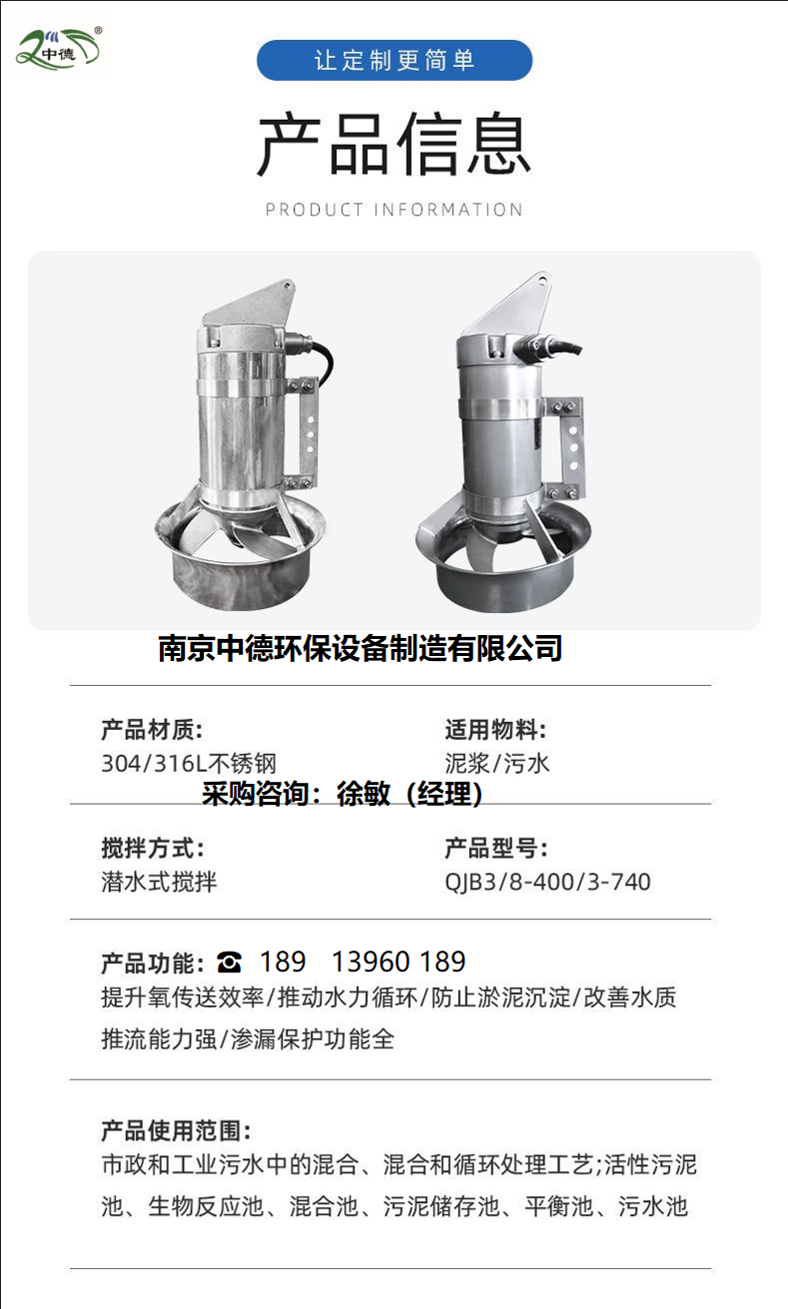

潛水攪拌機型號說明

潛水攪拌機 性能特點

1、QJB型潛水攪拌機結構緊湊操作維護簡單、安裝檢修方便、使用壽命長。
2、葉輪具有佳的水力設計結構，工作效率高，后掠式葉片具有自潔功能可防雜物纏繞、堵塞。
3、與曝氣系統混合使用可使能耗大幅度降低，充氧量明顯提高，防止沉淀。
4、電機繞組絕緣等級為級，防護等級為IP68，選用軸承和的電機防凝露裝置，使電機的工作更加可靠。
5、兩道機械密封材質為碳化鎢-碳化鎢。所有外露緊固件均為不銹鋼。

QJB型潛水攪拌機的訂貨須知:

一、請提供以下詳細數據：①潛水攪拌機產品名稱與型號②潛水攪拌機功率③潛水攪拌機葉輪大小④潛水攪拌機轉速⑤潛水攪拌機電機功率（KW）⑥潛水攪拌機轉速（r/min）⑦潛水攪拌機電壓〔V〕⑧潛水攪拌機材質⑨潛水攪拌機是否帶附件，以便我們的為您正確選型。

潛水攪拌機的選型是一項比較復雜的工作，選型方案的正確與否直接影響到設備的正常使用，作為選型的原則就是要讓攪拌機在適合的容，積里發揮充分的攪拌功能，這個標準一般可用流速來確定。根據污水處理廠的不同工藝要求，攪拌機選型的佳流速應保證在0.15-0.3/s之間，如果低于0.15/s的流速則達不到推流攪拌的效果，如果超過0.3m/s的流速則會影響工藝效果且造成浪費。所以在選型前，要確定潛水攪拌機運用在什么場所，如：污水池、污泥池還是生化池；其次是介質參數，如：懸浮物含量、溫度、PH值等；還有水池的形狀，水深甚至安裝方式等都將對選型產生影響，同時還應考慮到節能因素，因為這將會影響到用戶今后的運行成本。可參考上面的潛水攪拌機流場圖c，

為了滿足在不同環境下都能達到佳的攪拌功能，我們為用戶提供了多種型號水攪拌機，同時可提供選型服務。

QJB潛水攪拌機運行模式
潛水攪拌機的安裝定位對其攪拌效果有很大的影響，為了達到事半功的運行效果，我們建議用戶按照專業設計人員的要求去做，要充，考慮到水池的形狀，進出水的位置以及攪拌機的水流反射到構筑物向引起的渦流等情況，盡量減少短路循環和死角的產生，避免與池壁的撞卜而降低流速。我公司可幫助您合理選擇攪拌機和安裝形式。

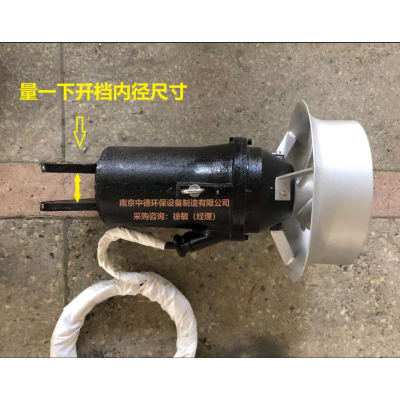

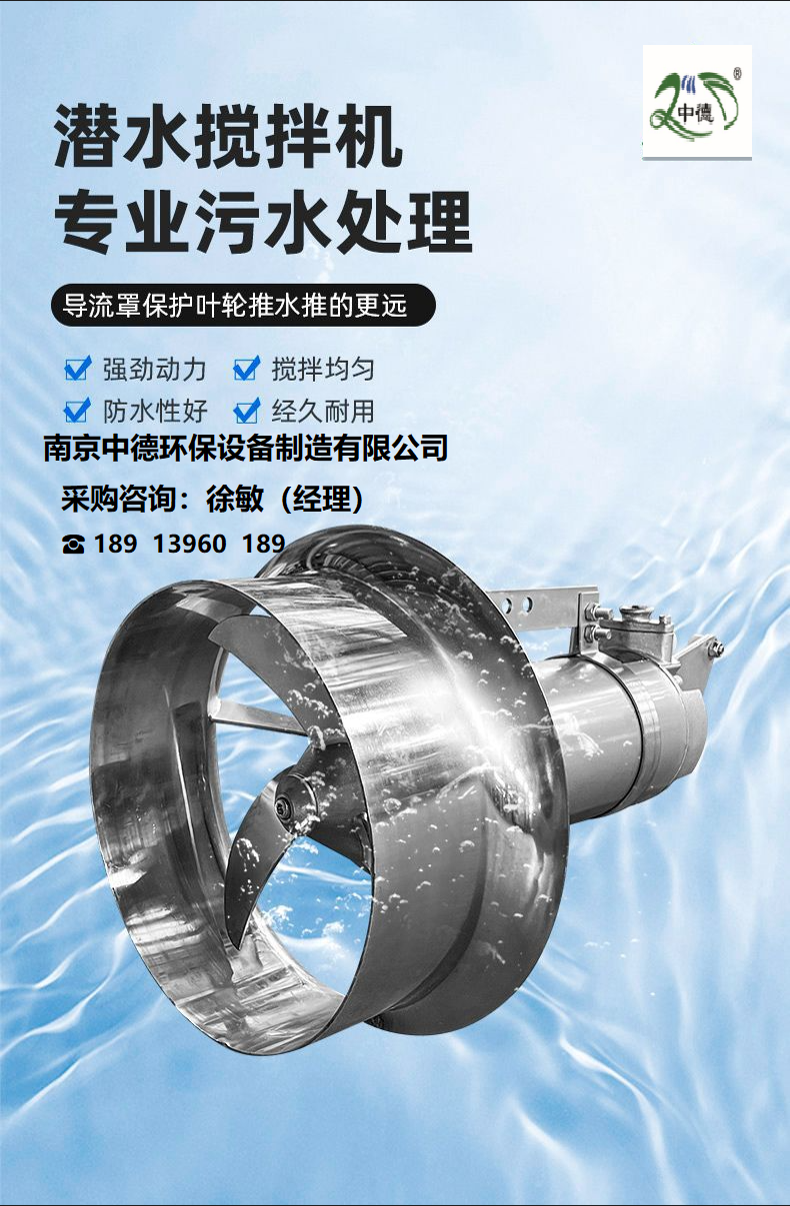

潛水攪拌機實物圖*潛水攪拌機安裝圖*不銹鋼潛水攪拌機*沖壓式潛水攪拌機圖*QJB潛水攪拌機安裝圖

成都潛水攪拌機320/960-4.0/C/S

     QJB型潛水攪拌機、推進器是我公司潛水電機生產技術基礎上自行開發的，現已形成電機功率從0.85~15kw，轉速從42~980轉/分，葉輪直徑260~2500mm的系列產品的批量生產，

攪拌器在下列條件下應能正常連續運行
1）潛水攪拌機高介質溫度不超過40°C;2）潛水攪拌機介質的PH值在5—9之間;
3）潛水攪拌機液體密度不超過1150kg/m3;
4）潛水攪拌機長期潛水運行，潛水深度一般不超過20m;
池容積在1000-3000m3，粘度可達到50cP；池容積在500-700m3，粘度可達1000cP。
6．潛水攪拌機性能原理
電機能在全浸沒條件下連續運行、間隙運行和長期停止狀態（正常工藝停機）后恢復運行，攪拌器在整個運行過程中保持平穩狀態，*運行時間不少于10000小時，每日能連續24小時運行或間隙運行。
6.1潛水攪拌機導軌系統
導軌系統可自由調整攪拌器的提升和下降，并無需排空水池情況下拆卸和安裝攪拌器，攪拌器全部的重量受力在一個支架上，并且這個支架可承受攪拌器產生的推力。
6.2潛水攪拌機電機殼體
攪拌器的電機殼體由不銹鋼制造，殼體厚度足以承受何載，其表面加工平整光滑。
6.3潛水攪拌機葉輪
葉輪用不銹鋼制造，且經動平衡實驗。葉輪與軸之間裝有鎖定裝置，以防轉動時松動，葉片設計為三片式，具有自清潔及免振功能。
6.4潛水攪拌機軸
攪拌器的電機和葉輪采用直聯式傳動方式，軸由不銹鋼制造，軸能承受所有軸向和徑向載荷，軸承的設計壽命不少于100000小時，葉輪軸*與攪拌介質隔離。
6.5潛水攪拌機軸封

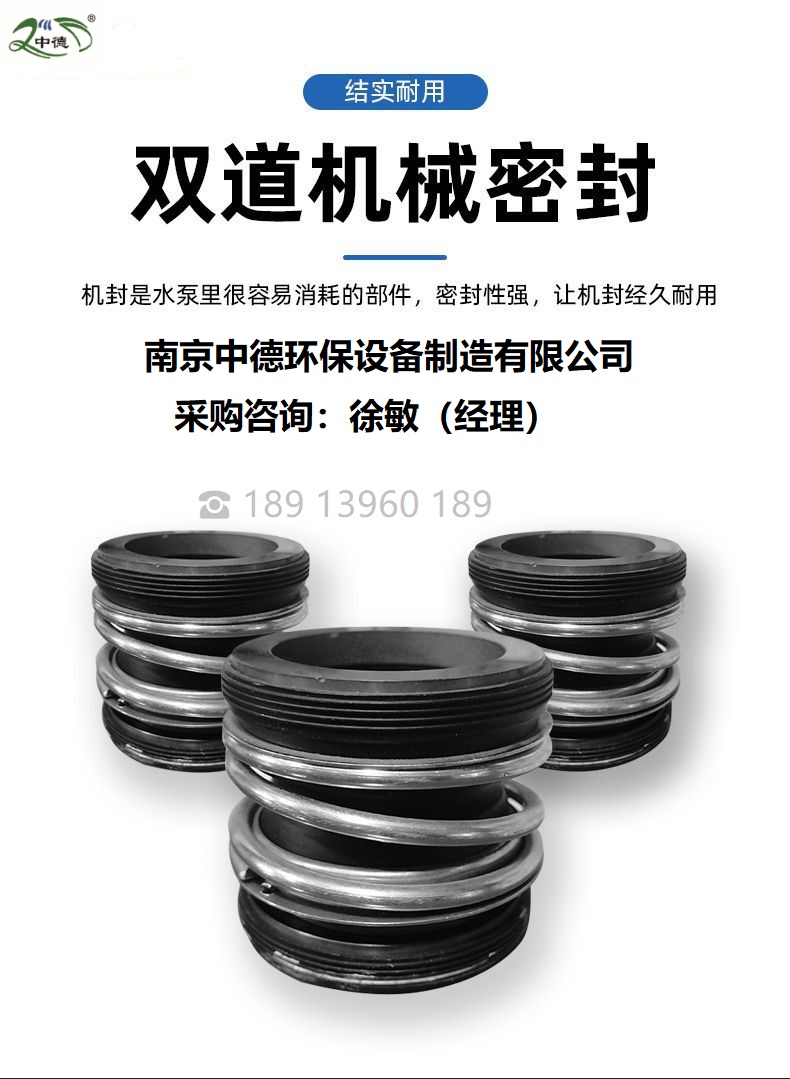

采用兩個相互獨立高質量機械密封，機械密封面材料均采用耐腐蝕碳化鎢，機械密封的使用壽命不低于25000小時。
6.6潛水攪拌機電機
潛水攪拌機的電機為三相鼠籠異步電機，防護等級為IP68，絕緣等級為F，潛水電機可連續運行，每小時可啟動至少10次，潛水電機與攪拌器應是同一廠家制造。
6.7潛水攪拌機電纜和電纜密封
電機配有控制和動力水下電纜，為了打動大限度地保護電機，即使在偶然的不正常運行情況下，電纜損壞且電機仍在水下，電纜也不允許有濕氣進入電機和接線盒，電纜宜采用三道密封，內側采用單芯電纜剝皮并鍍錫后嵌入樹脂中，中間整個電纜嵌入樹脂中，外部用長橡膠環密封，電纜密封組件應做成一集成。
6.8攪拌器保護
電機繞組上裝有溫度傳感器以監測電機繞組過熱，在攪拌器中應設置泄露和濕氣保護傳感器，應能監測并在攪拌器出現嚴重損壞前發出報警信號。
6.9安裝提升系統
安裝提升系統包括導軌、提升索、水上提升支架和電纜固定件等。攪拌機殼體結構有方便固定提升索的設計或配置。安裝攪拌器也不必把池子放空。
7.潛水攪拌機主要材料
機殼 不銹鋼（304）
葉輪 不銹鋼（304）
主軸 2Cr13
機械密封 耐腐蝕燒結碳化鎢--碳化鎢
導軌 不銹鋼（304）
提升索、鏈 不銹鋼（304）
手動卷揚 不銹鋼（304）
螺栓、螺母、墊圈 不銹鋼（304）

8．潛水攪拌機電控箱
8.1控制箱結構
控制箱為室外落地式安裝，可前檢修、前開門；電纜進出線為下進，下出線方式；防護等級為IP55。
8.2潛水攪拌機控制箱功能
機旁控制箱用于控制潛水攪拌機的開/停，動力及信號電纜的轉接；
控制箱內包括動力及信號接線轉接端子排，潛水攪拌機故障信號轉換裝置，帶手動復位功能，“急停"按鈕，啟動及停止按鈕，信號燈等元件。
箱內動力及信號電纜轉接端子的選擇與設備功率配套。

8.3潛水攪拌機 檢查和驗收
攪拌器的葉輪經動、平衡實驗，并提交有關檢測報告。
