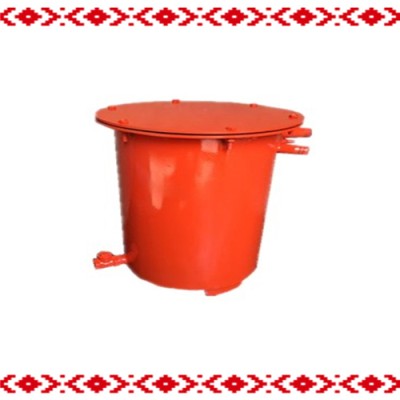

CWG-FY型負壓自動放水器示意圖，鶴壁博達提供負壓自動放水器示意圖，參數等相關介紹，看完對產品的介紹就知道是不是您需要的負壓自動放水器。

一、CWG-FY型負壓自動放水器無需人工放水，機械式結構，放水方便，可以排出負壓瓦斯管路中的積水。是煤礦瓦斯抽放系統的自動放水裝置，適用于瓦斯抽放和利用系統的主管、干管、支管的自動放水。CWG-FY型負壓自動放水器放水速度取決于筒內液面高度和放水管直徑的大小。隨著水的不斷流出，浮漂下降，使負壓平衡管開啟，放水器重新與瓦斯管路連通，通大氣閥與放水閥在大氣壓力作用下關閉，浮漂位置又處于初始狀態。如此周而復始，實現自動放水。

二、結構：負壓自動放水器主要由通大氣閥、負壓平衡管、托盤、側導向桿、磁鐵、中心導向桿、外筒、放水閥保護罩、放水閥、導向座、浮漂、進水閥等組成。
