重慶煙道陶瓷耐磨膠泥實體大廠

重慶煙道陶瓷耐磨膠泥實體大廠，陶瓷耐磨膠泥是鄭州正邦耐磨材料有限公司引進德*生產工藝技術及配方，并與國內院校、科研機構聯合進一步研發所獲得的，硬度高于鋼鐵的5倍。其主要由棕剛玉、碳化硅等耐磨骨料和兩相組成，同時添加燒結劑、很微、涂料助劑、陶瓷末、復合材料末、復合膠黏劑等，顆粒緊密堆積，成型快，強度高，三天既可達到設計強度，因而使用中沒有較大的宏觀缺陷，體積密度大，其常溫下強度可達200Mpa以上。是普通混凝土和耐火澆筑料使用壽命的50倍以上。原料主要采用離子化合物和部分人工合成共價化合物，固體理論，離子鍵和共價鍵屬強結合鍵，而結合系統由于采用復合強化措施和處理，形成化學結合，所以強度和剛度很大，可抵御物料的高速沖擊力和剪切應力。

一、 包裝 耐磨膠泥為25kg/袋包裝，內置塑料袋小包裝促凝劑（用以調節可塑料初凝時間），同時配桶裝磷酸鹽溶液作結合劑，加入量為袋裝料的12%左右。

二、 貯存 耐磨陶瓷料存放在干燥庫房內，不得雨淋，受潮，保質期為12個月。

三、 施工說明

1、攪拌準備：采用強制攪拌機拌和，所有攪拌工具清潔，不得混有泥沙、石灰、硅酸鹽水泥等雜物。

2、加入促凝劑，施工現場當地的環境溫度，選擇促凝劑合適加入的量。當溫度小于20℃時，促凝劑可全部加入；當溫度大于20℃時可施工時間要求，適當調節促凝劑加入量。

3、攪拌：每次攪拌以加入4-6袋100-150公斤耐磨陶瓷涂料為宜，然后加入促凝劑干混2分鐘，而后加入磷酸鹽溶液12-18公斤左右，攪拌成“面團狀”，有塑性時方可放料使用。

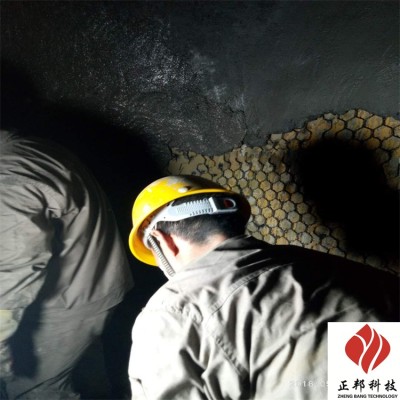

4、開始施工：先將施工部位清理干凈，內壁不得粘有雜物浮塵。先清理龜甲網或扒釘上面浮著物，清干凈施工工作面的浮塵、雜物、然后用手工涂抹耐磨陶瓷涂料，施工部位可用鐵板等工具弄平整、光滑、接口要緊密。對于施工面積較大或厚度大于50mm以上部位要加焊錨固件，且間距不大于50mm。

5、待耐磨陶瓷料初凝后，自然養護24小時以后施工部位即可移動，同時也可以點火生產。

6、該耐磨陶瓷料可與各種澆注料、耐火磚緊密結合。

7、此材料不得與其它任何澆注料混合使用，已初凝耐磨陶瓷料不能再加膠水攪拌使用，應廢棄。

8、該耐磨陶瓷料施工完畢初凝后，無需養護、烘烤、直接點火升溫使用，且不影響其使用性能。
