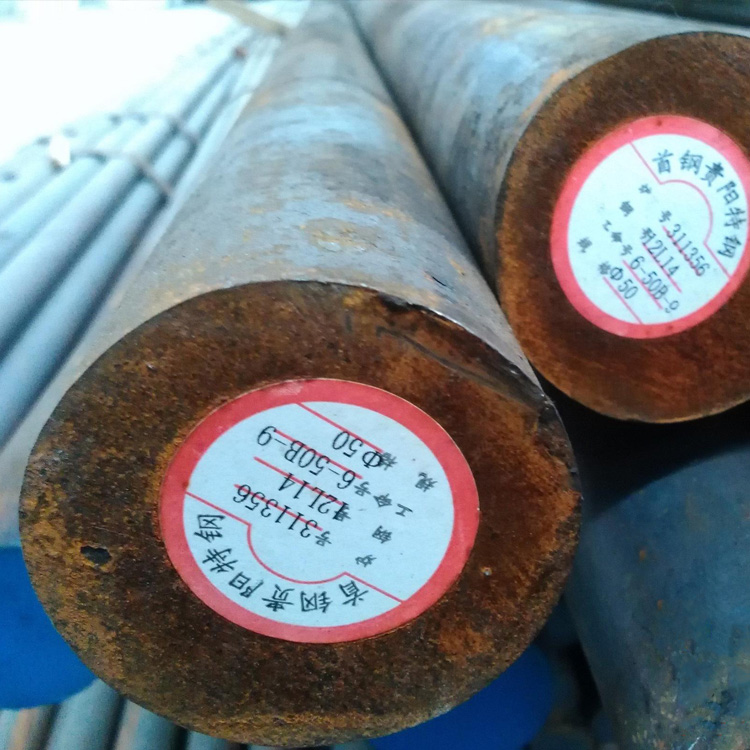

?12L14易切削鋼是一種低碳鉛硫復合易切削結構鋼?，專為適應機械加工自動化和流水線生產需求而設計。通過添加硫(S)、磷(P)及鉛(Pb)等易切削元素，顯著提升切削效率并降低刀具磨損，同時保持基體材料的力學性能穩定性?。

化學成分與核心特性

12L14的化學成分設計以低碳高硫鉛為核心，兼顧切削性能與加工經濟性：

• ?碳(C)?：≤0.15%，確保良好塑性和冷加工性能，降低焊接冷裂紋風險。

• ?錳(Mn)?：0.85~1.15%，與硫結合形成硫化錳(MnS)，減少切削阻力并優化斷屑形態。

• ?硫(S)?：0.26~0.35%，作為主要易切削元素，降低切削熱并提升表面光潔度。

• ?鉛(Pb)?：0.15~0.35%，以微米級單質顆粒分布于基體中，切削時熔融潤滑刀具，使切削速度提高20~50%。

• ?磷(P)?：0.04~0.09%，輔助改善切削斷屑能力，但需控制含量以避免冷脆性。

•

物理與機械性能

12L14的物理與機械性能如下：

• ?抗拉強度?：380~540 MPa（熱軋狀態380~460 MPa，冷軋可達540 MPa）。

• ?屈服強度?：熱軋230 MPa、冷軋410 MPa。

• ?延展性?：斷后伸長率20~40%（熱軋狀態），斷面收縮率35~60%。

• ?硬度?：100~150 HBW（熱軋121 HB，冷軋163 HB），表面淬火后可達55~62 HRC。

•

應用領域

12L14易切削鋼廣泛應用于對尺寸精度和表面光潔度要求嚴格但力學負荷較低的部件制造，如：

• ?儀器儀表?、?手表零件?、?汽車零部件?、?機床配件?及?療器械?等領域。

• 具體應用包括齒輪、軸、螺栓、閥門、襯套、銷釘、管接頭、彈簧座墊及機床絲杠、塑料成型模具、外科和牙科手術用具等?

•
