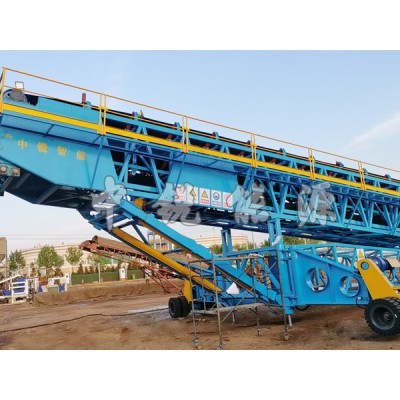

中銳能源移動堆高輸送機主要由行走系統、升降系統、伸縮臂系統、旋轉系統、輸送系統和控制系統六大核心部分組成，各系統協同實現所有動作。

1. 行走系統：實現前后左右移動 行走系統是設備移動的基礎，決定了其作業靈活性。 驅動裝置：通常為電機或液壓馬達，提供行走動力。 行走輪組：包含定向輪和萬向輪，部分重載型號會使用履帶，確保前后、左右平穩移動。 制動系統：配備電磁制動或機械制動，防止設備在作業時意外滑動。

2. 升降系統：實現上下升降功能 升降系統負責調整輸送臂的高度，適應不同堆垛或輸送需求。 升降動力源：以液壓油缸為主，部分小型設備使用電動推桿，提供穩定的升降力。 導向機構：如升降立柱、滑軌等，保證升降過程中不偏移、不晃動。 限位裝置：設置上、下限位開關，防止升降超程導致設備損壞。

3. 伸縮臂系統：實現臂體伸縮功能 伸縮臂系統通過改變臂體長度，擴大設備的作業半徑。 伸縮臂結構：多為兩節或多節嵌套式臂體，采用高強度鋼材制作，保證承重能力。 伸縮驅動：常見液壓驅動或鏈條傳動，帶動臂體伸出或收回。 支撐組件：如滾輪、滑塊等，減少臂體伸縮時的摩擦，提升流暢度。

4. 旋轉系統：實現 360 度旋轉 旋轉系統讓輸送臂可360度轉向，靈活對接不同作業方向。 旋轉平臺：安裝在行走系統上方，承載升降、伸縮及輸送系統的全部重量。 旋轉驅動：由回轉支承（軸承）和電機 / 液壓馬達組成，實現 360 度連續旋轉或定點定位。 導電滑環：解決旋轉時電線纏繞問題，保證控制系統和電機的持續供電。

5. 輸送系統：實現物料輸送 輸送系統是設備的核心作業部件，負責將物料從一端運送到另一端。 輸送載體：根據物料類型選擇，常見滾筒輸送機、皮帶輸送機或鏈板輸送機。 輸送驅動：由電機、減速器和傳動滾筒 / 鏈輪組成，帶動輸送載體運轉。 張緊裝置：用于皮帶或鏈條的張緊調節，防止打滑，保證輸送效率。 6. 控制系統：統籌所有動作 控制系統是設備的 “大腦”，統一控制各系統協同工作。 操作裝置：包含操作手柄、按鈕或觸摸屏，供操作人員控制行走、升降、伸縮、旋轉和輸送動作。 控制單元：多為 PLC，接收操作指令并輸出信號到各執行元件。 傳感器與儀表：如位置傳感器、壓力傳感器、速度儀表等，實時反饋設備狀態，保障安全作業。 除上述核心部分外，設備還包含機架結構、液壓系統和電氣系統等輔助部分。
