供應 綜合能源管理系統（能碳管理系統）

一、系統簡介

綜合能源管理系統特指在規劃、建設和運行等過程中，通過對能源的產生、傳輸與分配、轉換、存儲、消費等環節進行有機協調與優化后，形成的能源產供銷一體化系統。它主要由供能網絡（如供電、供氣、供冷/熱等網絡）、能源交換及生產環節（如冷水機組、發電機組、鍋爐、空調、熱泵及可再生能源生產設備等）、能源存儲環節（儲電、儲氣、儲熱、儲冷等）、能源分配網絡、終端綜合能源供用單元和大量終端用戶共同構成。

綜合能源管理系統平臺應支持B/S架構，支持用戶通過Web瀏覽器一目了然的掌握實時建筑整體的能源使用情況；可以對綜合能源管理系統的設備進行實時監控、計量統計、圖形報表分析、節能策略反饋控制，形成能源閉環控制；具備及時響應和處理各類能源告警、預警事件的能力。

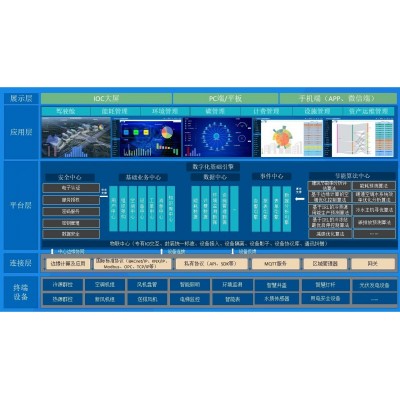

二、系統結構圖

綜合能源管理系統分為展示層、應用層、平臺層、連接層及終端設備層。

展示層

綜合能源管理系統支持在Windows、Linux、MacOS、HarmonyOS、Android、IOS等操作系統平臺上應用，打破產品單一固有操作系統上應用的壁壘，滿足不同領域，不同類型客戶的應用。支持IOC大屏、PC端、平板、移動端（APP、微信）多種終端上使用，統一風格樣式及操作邏輯。支持項目軟件本地部署及云端服務部署等多樣化部署需求。

應用層

綜合能源管理系統面向建筑、園區運營層面管理人員，實現建筑、園區集中的能源管理理功能，如可視化的建筑、園區的用能綜合態勢呈現、各類重點系統、重點設備、重點區域的能源使用與分配情況，各種設備設施與環境管理等應用功能。面向高級管理者及決策者，通過綜合能源管理系統提供全面的建筑、園區能源使用情況和集中的能源分配調度管理平臺，對業務的關鍵KPI進行量化呈現，實現建筑、園區總體的能源數字化運營分析服務，以及高層級指揮管理。通過各種運行終端，為客戶、員工、第三方、來訪人員提供集中、安全、舒適的環境和便捷智能化的服務。

平臺層

平臺層是綜合能源管理系統的核心，提供通用的工具模塊，集合安全中心、基礎業務中心、數據中心、事件中心、算法中心——五大數字化基礎引擎能力，幫助建筑、園區構建強大的新基建數字底座，幫助建筑、園區構建數智化能源應用管理場景，構建專業的業務能力，打造能源管理全業務、多終端、多組織、可復用的數字化能力。

連接層

基于IO點數據總線專有IO服務，構建物聯中心，實現異構網絡集成，數據轉換，讀寫控制，高效響應；支持分布式中繼服務無限擴展，負載均衡?；谶吘売嬎慵皯茫ブ行幕\行，對數據進行前端基礎分析與計算，具有中心——邊緣協同能力。支持OPC DA、OPC UA，BACnet、Modbus、EIB、MBUS等標準協議快速接入平臺；支持超過200家以上不同子系統廠家私有協議，對傳統建筑智能化系統集成有極強的適配能力。

支持物聯網MQTT集中管理數據接口，滿足新型建筑智能化集成，低功耗，高效響應的適配能力。

支持Lora、NB-IOT、ZigBee、WiFi等多種無線組網方式，能夠靈活接入物聯網設備，可以將用于環境監測等的物聯網設備快速、靈活地與綜合能源管理系統進行統籌整合，使建筑能夠達到綜合能源管理系統、綠色建筑等相關標準的要求。

終端設備層

包含了各類能源管理范疇內的設備及用于監測相關能源指標的傳感器等，如：溫濕度傳感器、水閥、冷水主機、智能電表、智能水表智能能量表、智慧井蓋、智慧燈桿、光伏發電設備等。

三、系統功能介紹

1．領導駕駛艙

綜合能源管理系統統籌整合收集到的各種數據，通過物聯網、大數據等技術手段，利用邊緣計算、機器學習、區塊鏈等技術，從各種不同維度設計基礎指標，構建建筑、園區的能源相關運行體征監測指數體系，將建筑、園區運行相關能源數據轉化為可度量、可評價的指標指數，形成建筑能源系統儀表盤。

2．系統健康度

綜合能源管理系統實時監測平臺運行情況及資源消耗情況，通過大數據分析，利用機器學習等技術手段，將平臺運行、前后端服務及數據的實時狀況、可能遇到的風險轉化為對應的指標反饋給管理者及用戶。

3．能源管理

實現能源供給界面下外購能源監測、能源生產管理、供能健康的功能；實現能源分配界面下的能源分配效率監測、管網損耗監測的功能；實現能源消耗界面、預測及優化控制、能效評價、共享能源管理的功能；

4．建筑碳管理

實現碳排放預覽、碳排放管理、系統根據相應的算法，提供了多種碳排放預測算法及減碳優化策略讓用戶進行選擇，用戶可以根據建筑的實際情況選擇對應的算法模式，系統平臺會根據用戶的選擇，對未來一段時間內的碳排放情況進行預測，并執行相應的減碳優化策略。

利用AI算法自動對相關碳排數據進行核算，尋找到異常的數據并進行AI分析處理，使其能夠正常形成相關數據報表。

每個年度，系統對建筑的匯總建筑年碳排量、碳排強度、運行碳排量、運行碳排強度等碳排放指標進行統計，同步分析該年度建筑運行階段直接碳排、間接碳排、補償碳排的碳排占比以及不同類型的碳排分布情況，形成對應的碳中和報告；

5. 環境監控

系統實現環境質量監控、環境預警、環境評價的功能。

6．能量計費

系統對所有的能源計量設備進行管理，形成相應的計量設備檔案。

對建筑內的所有需要設置計費設備的商鋪房間進行管理，可以編輯商鋪的相關信息并關聯至對應的客戶。

對建筑內的所有擁有計費設備的客戶進行管理，可以編輯客戶的相關信息，設置客戶對應的商鋪房間信息，并進行計量設備的初始化、選擇對應的計費方式。

支持按照一定的時間頻率對相關計費表具進行查詢，支持按照設備、商鋪房間、客戶等多種維度進行查詢展示。

系統自動列出未繳費的情況，支持按照客戶、商鋪進行選擇，完成相應客戶的繳費工作，支持對已繳費的設備按照商鋪等信息進行查詢。

支持按月生成客戶的賬單情況，支持查詢客戶月賬單明細記錄，可以按照客戶擁有的商鋪房間、按照日期、按照商鋪房間逐日生成明細記錄。

7. 設施管理

對能耗設備中的冷熱源設備、空調新風機設備、風機盤管聯網、分體空調聯網、變風量空調末端、VRV空調設備、送排風設備、智能照明監控、給排水設備監控、電梯監控、充電樁監測、環境監測設備（智慧房間、房屋安全系統、智慧井蓋、智慧燈桿、自動噴灌、餐廚垃圾處理、排污管網監測）、傳統供能網絡設備包括智能表具和變配電設備、可再生能源設備如：光伏儲能發電和太陽能熱水等、應急保障設備（柴油發電機監視、UPS設備監視）、用電安全、設備故障分析實現實時監控。

8．設備運維管理

建筑能源設備電子化管理；可按建筑區域、設備類別等維度進行管理。每個設備包含設備的所有基礎信息，關聯文檔，歷史維護計劃、維護、維修記錄。

支持按照不同設備類型制定預防性維護工作的工作規劃，即維護計劃，根據設備類型、負責人、維護周期、維護期限，每個月的某一天等規則自動生成維護計劃，維護計劃前一周，系統自動提醒本周內需維護的設備。

按照建筑區域設置巡檢計劃，巡檢計劃精確至小時，管理人員根據巡檢計劃進行巡檢。

可按文檔類型進行運維知識庫管理，支持上傳、下載文檔附件。當在平面圖查看設備運行狀態時，可直接查看該設備關聯的相關文檔；

自定義工單模版，工單模版包括但不限于維護工單、維修工單、巡檢工單。

9．系統管理

系統軟件針對不同用戶的特點提供不同的操作、管理功能和權限，并提供編輯、修改用戶使用權限的功能。

可設置不同類別能耗之間的折算系數，包括標準煤、原煤、原油、二氧化碳、天然氣。

工作時間與非工作時間、工作日與節假日等設置，支持聯網自動更新，系統根據設置的工作時間進行工作時間與非工作時間、工作日與節假日能耗報表統計，并可根據設置的工作時間執行相關的定時啟停策略。

設備類型、設備狀態、報警級別、文檔、工單優先級等基礎信息設置。

軟件平臺具有良好的設計魯棒性。平臺運行過程中的各種事件均可以通過日志管理模塊進行追溯分析。

為方便管理人員對系統的使用，系統支持移動端APP或微信端訪問，實現常用功能可自定義配置；

項目案例

合肥奧體中心

西安大唐芙蓉園

南京匯杰大廈

中國航天大廈

西安三合國際財富中心

常州供電公司調度大樓

171航天運載中心

河北省農科院研發中心

中興西安軟件園

西北工業集團

太原鋼鐵廠

成都歐林生物制藥有限公司
