堆焊焊絲42CrMo鋼軸的補焊

   在將42CrMo鋼軸與齒輪裝配時，軸產(chǎn)生了嚴重拉傷現(xiàn)象。為減少成本的控制，決定采用堆焊方法將軸修復。

由于軸已是成品的尺寸，要求補焊堆焊后軸的變形在公差范圍內(nèi)，同心度公差不得超過0.1mm。而42CrMo鋼屬于中低碳合金鋼，焊接碳含量為0.7-0.9。軸在焊接前要進行預熱處理，溫度控制在250-300℃預熱。為了保證補焊的質(zhì)量，低預熱溫度和嚴格的補焊工藝，其補焊過程如下。

1)   將拉傷處表面用砂輪打磨干凈，尖角處打磨圓滑，油污臟污要清理干凈。軸的兩端墊木墊起，將補焊部位用天然氣預熱至100-150℃，非補焊部位用石棉布包蓋好，為防止飛濺和碰傷。為防止冷裂和減少變形，施焊時始終天然氣盤防止補焊處下方，用小火加熱。

2)   用1.6的LQ397焊絲進去補焊。

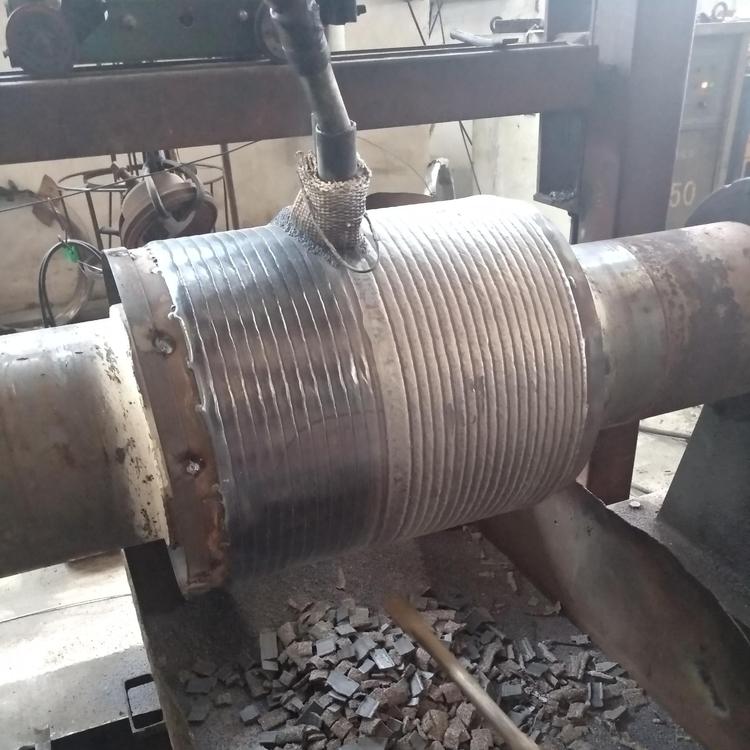

3)   堆焊時，焊道應(yīng)與母材熔合好，以短焊段、斷續(xù)、多層焊的方法焊接。

其它注意事項

1．焊接前要保證預熱充分。
2．焊接過程中要注意層間溫度的控制。不能低于200℃，可用火焰烘烤加熱。防止溫度過低導致裂紋的產(chǎn)生。

3．盡可能采用單道焊接，并保證焊道的搭接量。

4.清除層間的渣殼，保證電弧的穩(wěn)定性，防止夾渣。

5．焊絲在陰涼干燥處保存，開包三天內(nèi)用完。
