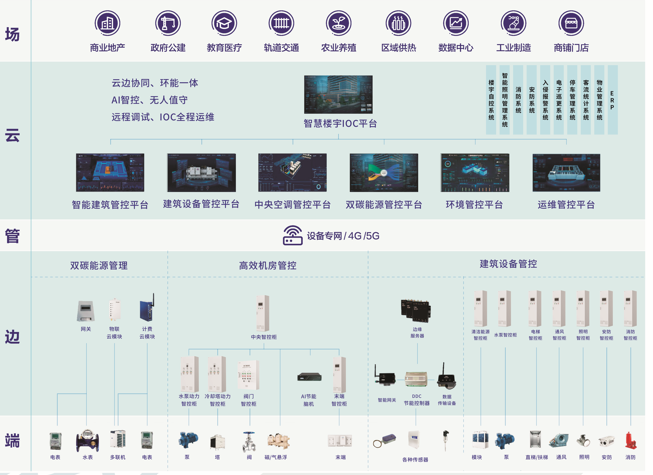

一、ECS-7000S建筑設備管理系統概述

ECS-7000S建筑設備管理系統基于強弱電一體化技術的控制系統，適用于建筑內各類機電設備的節能控制和管理。系統中標準化的專用控制器針對不同機電設備的控制要求，以整合能效跟蹤、二次電路、電動機保護及BA控制的形式，形成標準化的建筑設備節能控制與管理整體解決方案。標準化的專用控制器，不但解決了傳統電控箱向智能電控箱升級的問題，而且解決了傳統BA控制系統在設計、施工、調試及后期維護這四個環節，上存在的先天不足，讓建筑設備的節能控制與管理更加高效，使建筑機電設備強弱電一體化技術的真正普及成為可能。

二、ECS-7000S建筑設備管理系統設計說明

1、ECS-7000S建筑設備管理系統采用集配電、控制、節能、能耗計量及分析、安全報警、現場總線通訊為一體的智能化系統。對建筑的冷熱源系統、新風機組、空調機組、公共照明、通排風、給排水等機電設備進行高效的監控和管理。系統采用分項能耗計量、分析、節能控制策略及現場總線技術，使建筑機電設備運行能耗降低。

2、空調/新風機組系統： 檢測機組實際電功率，送/回風溫混度、室外溫濕度、CO2濃度，自動調節冷/熱水閥、新/回風閥開度，使機組在不同季節、不同工況下，對系統的新/回風比新/回風總果、冷/熱水流量、風機效率實施有效控制。

3、公共照明時間控制： 監測室內照度，人員移動情況，控制區域內照明回路開啟數量。現場可設置智能照明場景控制面板，控制現場燈光在角度、明暗、顏色等方面的多種立體組合，滿足不同時段及場合下對燈光場景的需要。

4、ECS-7000S建筑設備節能控制與管理系統軟件：軟件對建筑機電設備的運行工況、能耗狀態、運行效率等進行實時監測和控制。相關設備運行、故障信息能耗數據等數據匯總后，存儲在系統數據庫中。由系統內置各功能模塊對建筑設備的能耗狀態進行統計分析及能效評估給出結論生成統計分析圖表。具有不同級別密碼的數據安全保護，以圖形化的界面集中對機電設備和環境參數進行有效監控。根據建筑運行的歷安記錄，管理、分析當前和過去的運行過程情況，作出趨勢告。

5、ECS-7000S建筑設備節能控制與管理系統平臺具有TCP/IP、MODBUS及RTDS實時數據庫等多種標準輸出接口。

6、ECS-7000S建筑設備節能控制與管理系統采用對等通訊方式具備總線故障狀態監視功能。受控設備在中央操作站停止工作時現場的受控設備之間均可實現互操作及就地控制。

我們將竭誠為您提供項目圖紙?jiān)O(shè)計優化和配置方案報價！！！

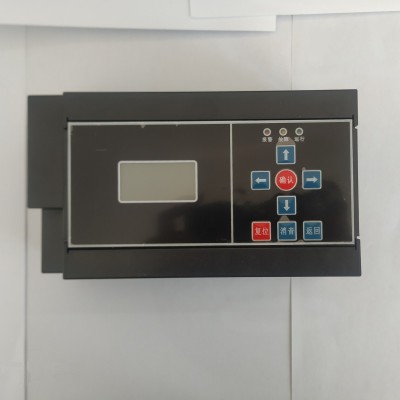

三、YK-PF空氣質量控制器功能概覽

YK-PF空氣質量控制器，帶有一個常閉和常開的無源接點輸出信號，一個 DC 24V有源接點輸出信號；當CO濃度探測器(YK-CMW）將報警信號傳輸至控制器時，控制器將輸出啟動信號至風機控制模塊，啟動風機。

四、YK-PF空氣質量控制器安裝注意事:

當控制器安裝于風機配電箱外部時，應選購控制箱來保護控制器，可安裝于墻上或控制室

通常地下車庫排（煙）風機為雙速風機，控制器只對接低速啟動控制模塊。高速啟動控制模塊由消防控制模塊進行控制撥碼開關，沒有選配主機情況下無需編碼
