型號：6GK5636-2GS00-2AC2

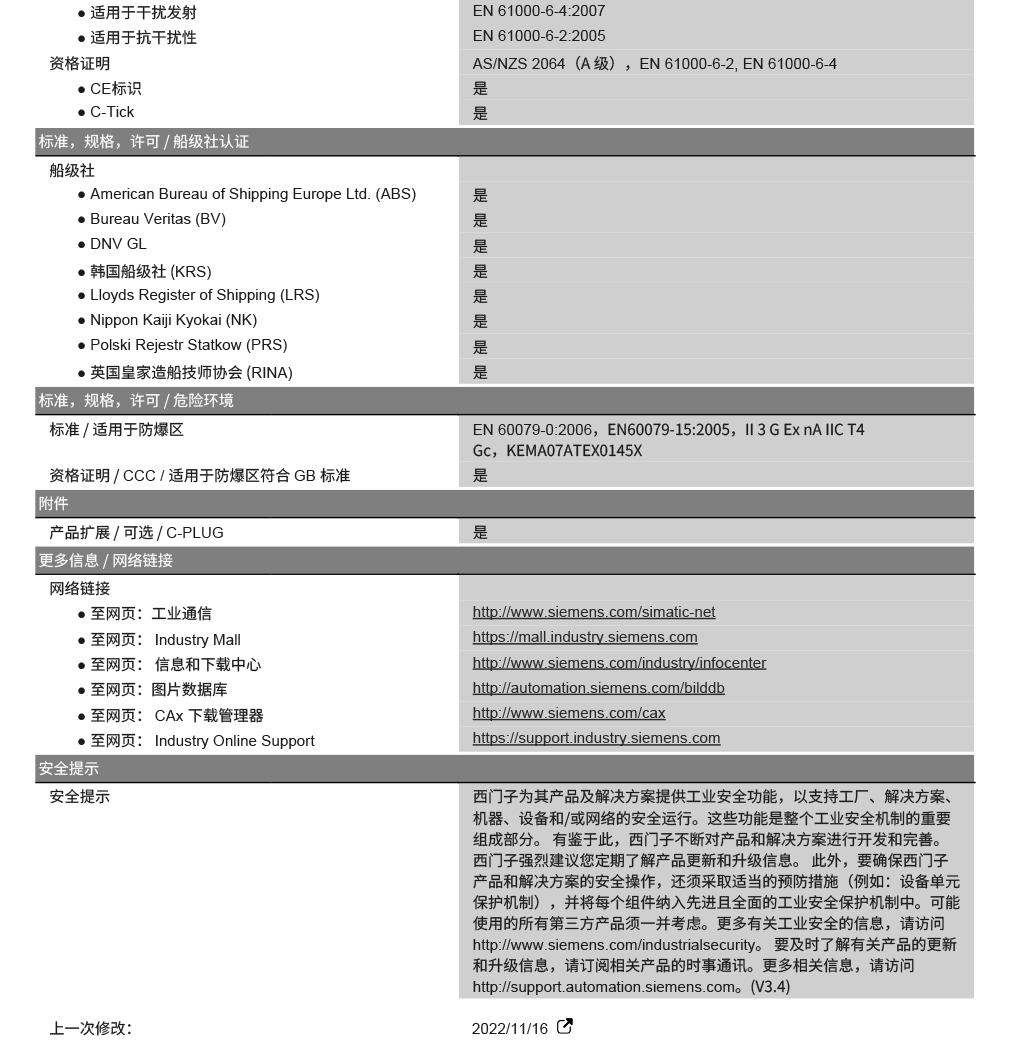

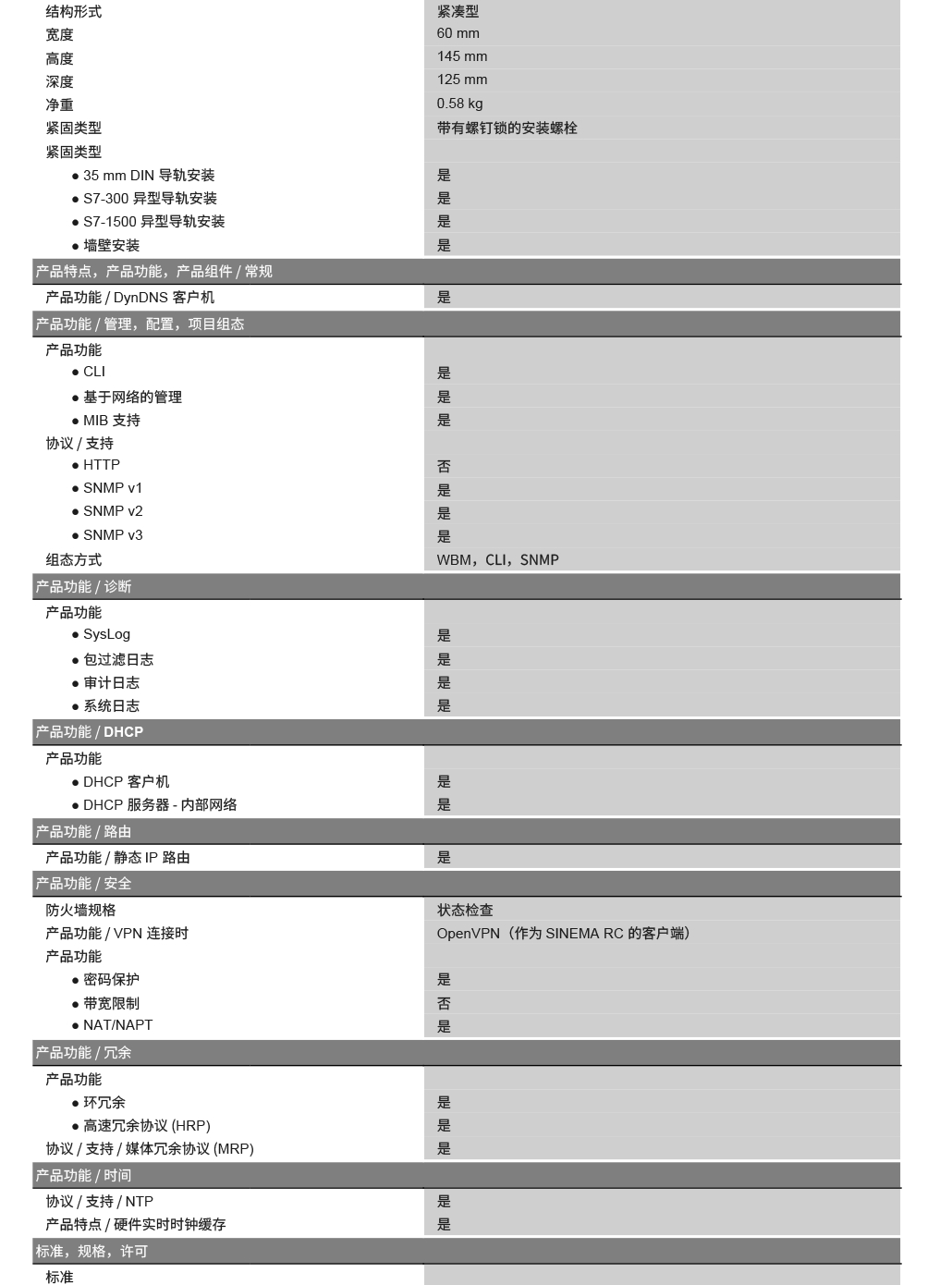

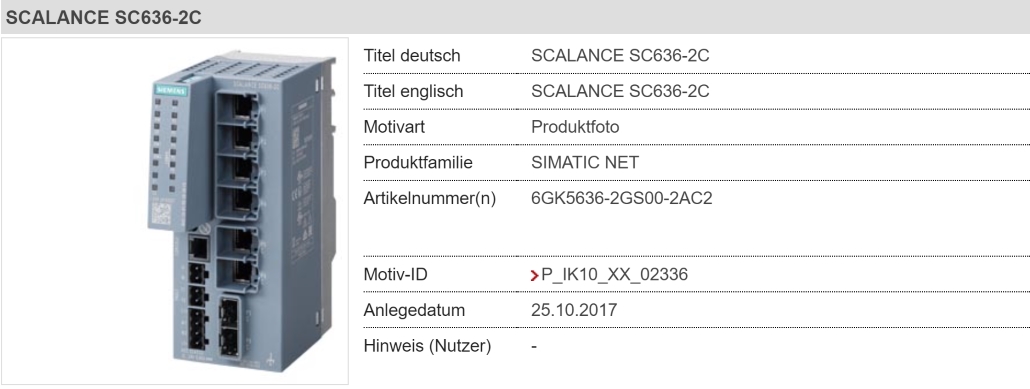

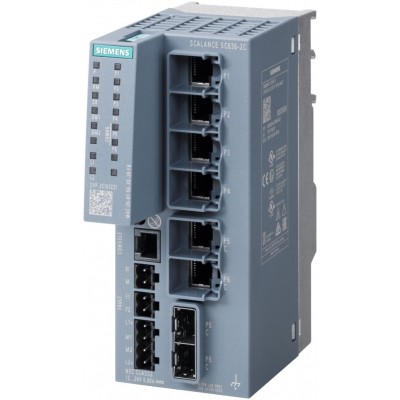

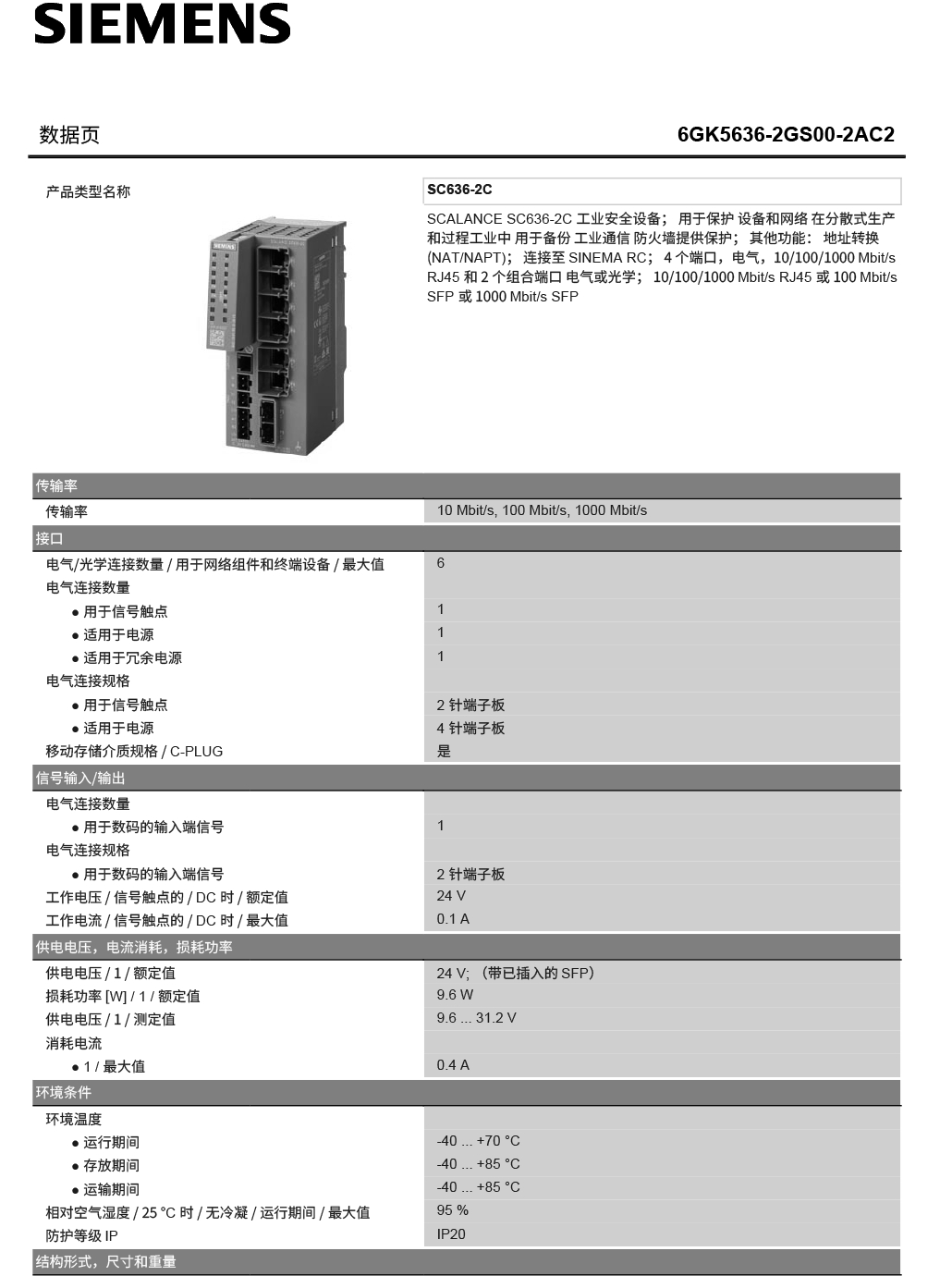

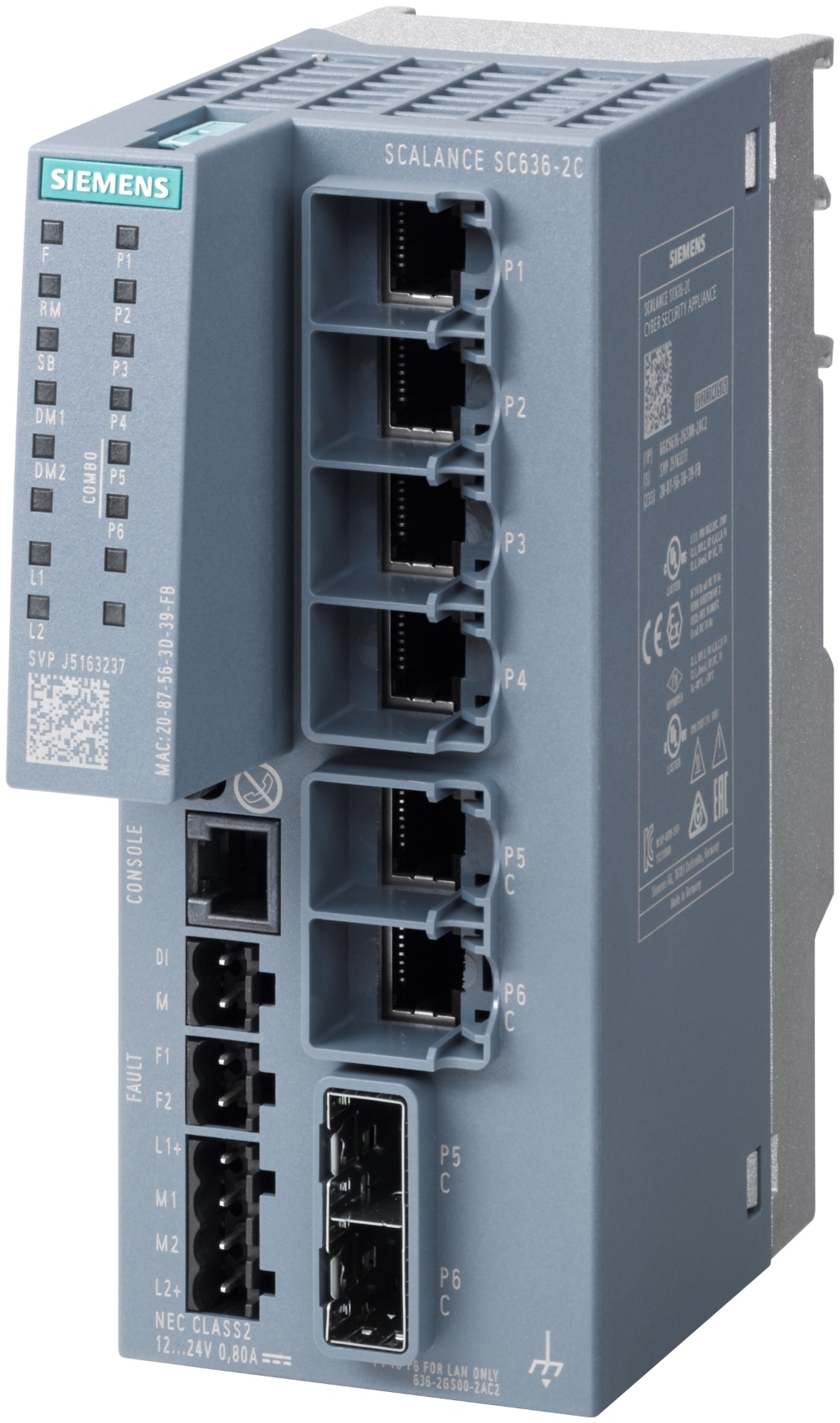

SCALANCE SC636-2C 工業安全設備； 用于保護 設備和網絡 在分散式生產 和過程工業中 用于備份 工業通信 防火墻提供保護； 其他功能： 地址轉換(NAT/NAPT)； 連接至 SINEMA RC； 4 個端口，電氣，10/100/1000 Mbit/s RJ45 和 2 個組合端口 電氣或光學； 10/100/1000 Mbit/s RJ45 或 100 Mbit/s SFP 或 1000 Mbit/s SFP

西門子SCALANCE X工業以太網交換機概述

交換機是工業以太網的關鍵元件，它可用于數據交換、構建不同拓撲網絡、劃分虛擬局域網，有的甚至還具有路由功能，可跨子網進行數據交換。今天這篇文章，我們來介紹西門子SCALANCE X系列工業以太網交換機。

根據交換機工作在OSI網絡參考模型的層級及是否具有管理功能，SCALANCE X交換機可分為三種：

①二層非網管型交換機；

②二層網管型交換機；

③二/三層網管型交換機；

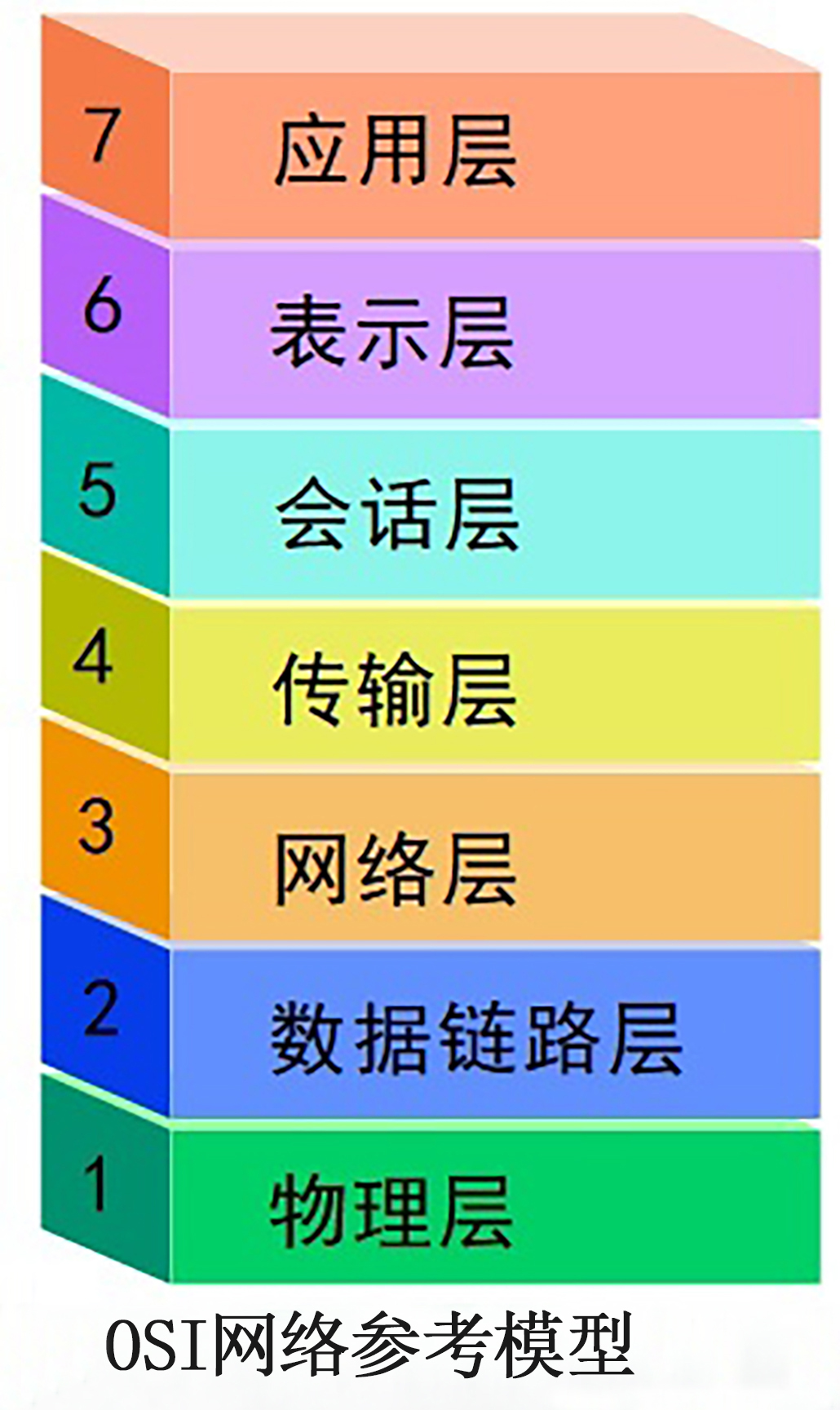

這里的“二層”是指OSI網絡參考模型的層，即“數據鏈路層”。“三層”是指OSI網絡參考模型的層，即“網絡層”。OSI網絡參考模型如下圖所示：

1、二層非網管型交換機

二層非網管型交換機是一種即插即用的設備，不能使用軟件進行配置，通常在小型網絡中應用。它設計緊湊，節省空間，價格相對便宜，支持總線型和星型拓撲結構，是一種低成本的解決方案。

具體產品包括：SCALENCE X-000系列、XB-000系列、XB-100系列、XC-100系列、XR-100WG等。

XB是塑殼產品，即塑料外殼，工作溫度在0~60℃之間；

XC是旗艦產品，它前面是塑料外殼，后面是金屬外殼，工作溫度在-40~70℃之間；

XR是19寸機架型產品，采用交流供電，模塊化設計；

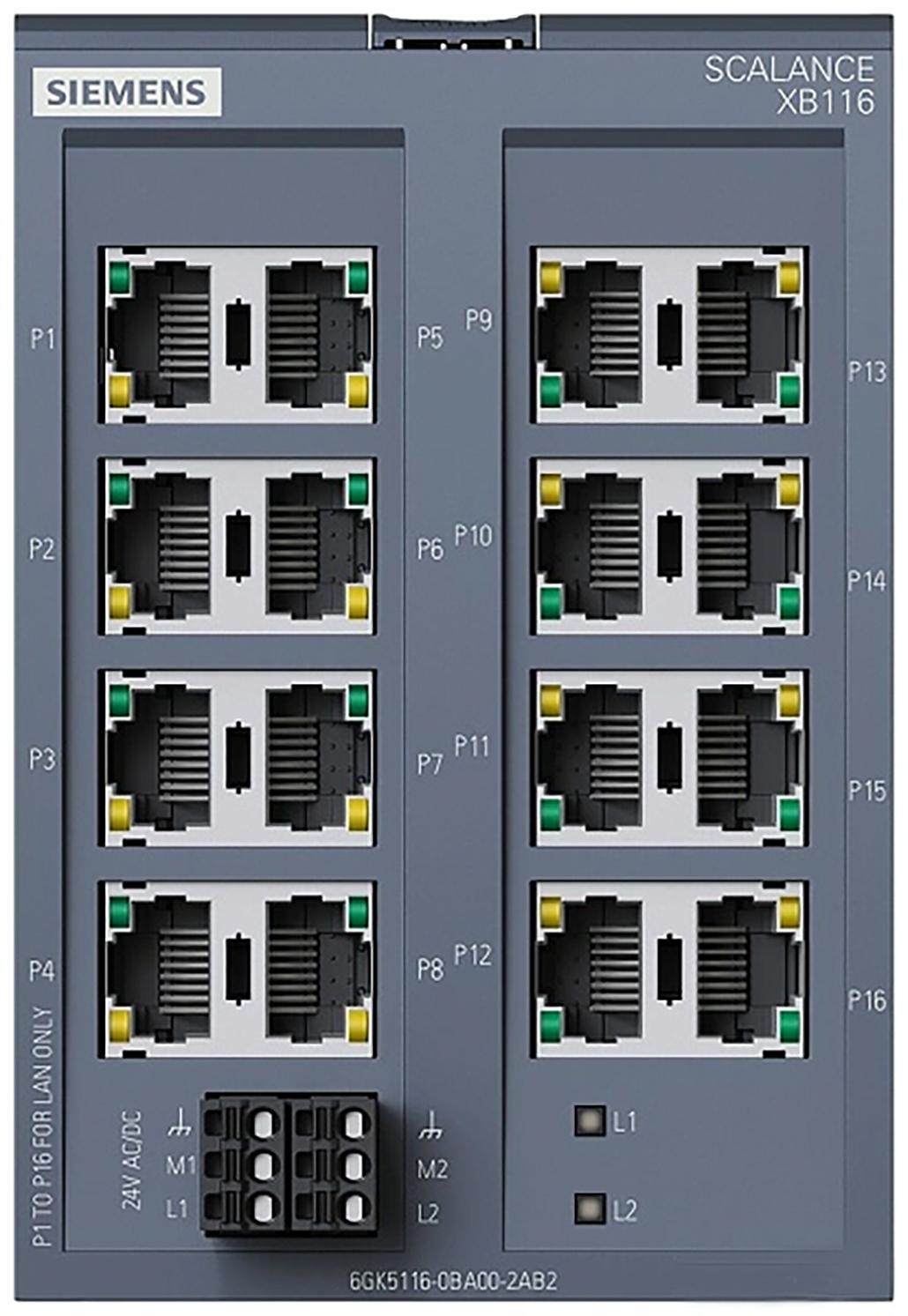

下面這張圖是XB116非網管型交換機的外觀：

其中“XB116”的前面的“1”表示XB100系列，“16”表示它具有16個網口；

2、二層網管型交換機

二層網管型交換機可使用西門子SINEC NMS軟件進行配置，可劃分虛擬局域網（VLANs），可通過代理SNMP或CLI命令、SSH遠程訪問?？蓸嫿ú煌木W絡拓撲結構（比如冗余環網），可使用信號觸點進行監控和分析，可使用C-PLUG保存配置信息。當交換機出現故障時，將C-PLUG插入到新交換機中可實現快速維護，減少停機時間。

具體產品包括：XB-200、XC-200、XP-200、X-300、XR-300、XM-400及XR-500系列。

名稱中的“XB”、“XC”、“XR”前面介紹過?！癤P”是高防護等級（IP65）產品，它的工作溫度范圍為：-40~85℃。

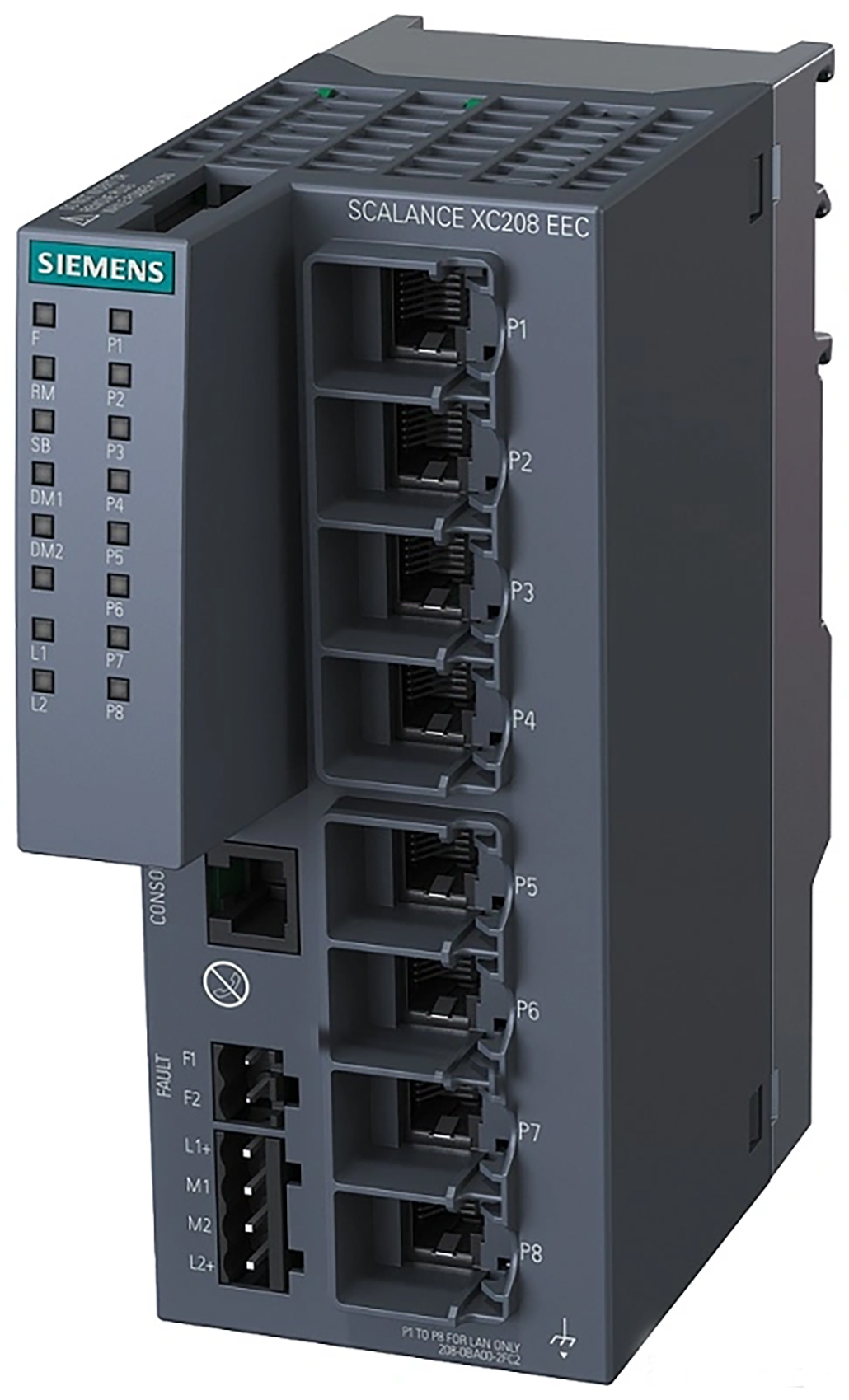

下面這張圖是XC208的外觀，它是XC200系列，具有8個網口；

3、二/三層網管型交換機

二層/三層網管型交換機具有二層網管型交換機的所有優點，除此之外，它還可以工作在層（網絡層），具有路由功能和跨子網通信的功能，適用于大型、高性能網絡。

具體產品包括XM-400和XR-500。

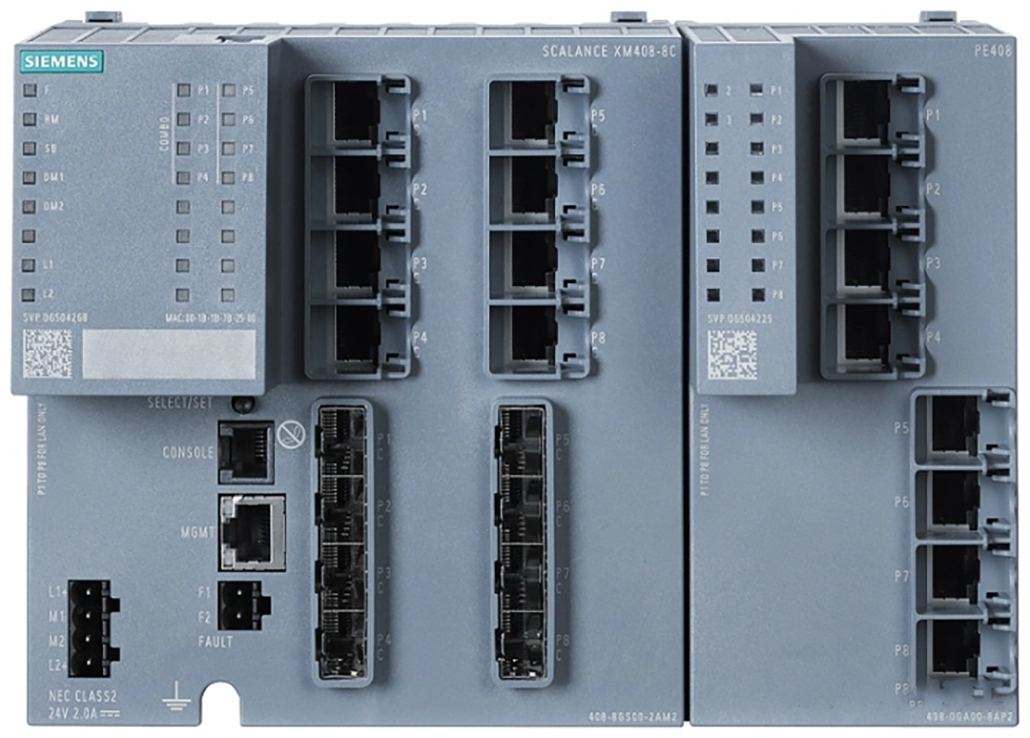

“XM”系列的模塊可進行擴展，下面這張圖是XM408和擴展模塊PE408。

西門子PLC

西門子(SIEMENS)公司生產的可編程序控制器，在我國的應用也相當廣泛，在冶金、化工、印刷生產線等領域都有應用。西門子(SIEMENS)公司的PLC產品包括LOGO、S7-200、S7-1200、S7-300、S7-400以及博途系列等等。西門子S7系列PLC體積小、速度快、標準化，具有網絡通信能力，功能更強，可靠性高。S7系列PLC產品可分為微型PLC(如S7-200)，小規模性能要求的PLC(如S7-300)和中、高性能要求的PLC(如S7-400)等，以及博途系列，S1200/S1500，都是很好的產品。

西門子PLC的優點有：

1．西門子PLC可靠性高，抗干擾能力強，西門子plc高可靠性是電氣控制設備的關鍵性能。西門子PLC由于采用現代大規模集成電路技術，采用嚴格的生產工藝制造，內部電路采取了的抗干擾技術，具有很高的可靠性。從西門子PLC的機外電路來說，使用西門子PLC構成控制系統，和同等規模的繼電接觸器系統相比，電氣接線及開關接點已減少到數百甚至數千分，故障也就大大降低。此外，西門子PLC帶有硬件故障自我檢測功能，出現故障時可及時發出警報信息。

2．西門子PLC配套，功能完善，適用性強，西門子PLC發展到今天，已經形成了大、中、小各種規模的系列化產品。可以用于各種規模的工業控制場合。除了邏輯處理功能以外，現代西門子PLC具有完善的數據運算能力，可用于各種數字控制領域。近年來西門子PLC的功能單元大量涌現，使西門子PLC滲透到了位置控制、溫度控制、西門子PLC等各種工業控制中。加上西門子PLC通信能力的增強及人機界面技術的發展，使用西門子PLC組成各種控制系統變得非常容易。

3．西門子PLC易學易用，深受工程技術人員喜歡。西門子PLC作為通用工業控制計算機，是面向工礦企業的工控設備。它接口容易，編程語言易于為工程技術人員接受。梯形圖語言的圖形符號與表達方式和繼電器電路圖相當接近，只用西門子PLC的少量開關量邏輯控制指令就可以方便地實現繼電器電路的功能。為不熟悉電子電路、不懂計算機原理和匯編語言的人使用計算機從事工業控制打開了方便之門。

4．西門子PLC系統的設計、建造工作量小，維護方便，容易改造，西門子PLC用存儲邏輯代替接線邏輯，大大減少了控制設備外部的接線，使控制系統設計及建造的周期大為縮短，同時維護也變得容易起來。更重要的是使同一設備經過改變程序改變生產過程成為可能。這很適合多品種、小批量的生產場合。

5．西門子PLC體積小，重量輕，能耗低，由于體積小很容易裝入機械內部，是實現機電一體化的理想控制設備。

西門子PLC全系列介紹

一、概述

西門子可編程邏輯控制器產品有完整的系列，從低端的西門子LOGO!控制器到西門子PLC S7-1500系列。針對工業自動化控制領域各種行業，各種需求，西門子都能為用戶提供的解決方案。正因為西門子PLC系列產品的多樣性，使得用戶可以根據具體需求，預算成本，后期維護等要素，靈活的對系統進行配置。而且西門子PLC產品在控制系統中運行穩定，組態軟件使用方便，為用戶在工程項目的實施中提高了效率，為企業帶來了效益。

二、西門子PLC全系列產品

西門子PLC系列產品種類多樣，用戶可進行靈活配置，下面從兩個方面來介紹：

1. 應用領域復雜程度

自動化控制領域一般可分為小型，中型，大型自動化控制系統。小型自動化控制系統的控制器可以采用西門子LOGO!全系列，西門子PLC S7-200系列，西門子PLC S7-200 SMART系列，西門子PLC S7-1200系列；中型自動化控制系統可以選擇西門子PLC S7-300系列或西門子PLC S7-1500系列；大型自動化控制系統可以選擇西門子PLC S7-400系列或西門子PLC S7-1500系列。

2. 擴展性，運算速度，通訊能力

自動化控制系統的通訊功能主要有PROFIBUS DP或RS485接口，以及快速的PROFINET或TCP/IP協議。從可擴展性，系統運行速度和通訊能力來講，西門子LOGO!8系列，西門子PLC S7-200 SMART系列，西門子PLC S7-1200系列，西門子PLC S7-1500系列，這些類型的PLC比西門子LOGO!老型號，西門子PLC S7-200系列，西門子PLC S7-300系列，西門子PLC S7-400系列相對應的功能更加強大。

三、小結

綜上所述，西門子PLC為用戶提供了多種類型，多種功能的產品，用戶可以根據需求進行靈活選擇和配置。西門子PLC豐富的功能可以為自動化控制系統提供多種解決方案。而且界面友好的各種西門子PLC的組態軟件為用戶更好的實現人機交互操作，為工程項目的完成提高了效率。如果用戶需要更多的了解西門子PLC各種系列，請聯系我們，我們會更好的提供相關技術支持。

西門子PLC的幾種通信方式：

一、PPI通訊PPI協議是S7-200CPU基本的通信方式，通過原來自身的端口（PORT0或PORT1）就可以實現通信，是S7-200 CPU默認的通信方式。PPI是一種主-從協議通信，主-從站在一個令牌環網中。在CPU內用戶網絡讀寫指令即可，也就是說網絡讀寫指令是運行在PPI協議上的。因此PPI只在主站側編寫程序就可以了，從站的網絡讀寫指令沒有什么意義。

二、RS485串口通訊方設備大部分支持，西門子S7 PLC可以通過選擇自由口通信模式控制串口通信。簡單的情況是只用發送指令（XMT）向打印機或者變頻器等方設備發送信息。不管任何情況，都必須通過S7 PLC編寫程序實現。當選擇了自由口模式，用戶可以通過發送指令（XMT）、接收指令（RCV）、發送中斷、接收中斷來控制通信口的操作。

三、MPI通訊MPI通信是一種比較簡單的通信方式，MPI網絡通信的速率是19.2Kbit/s~12Mbit/s，MPI網絡多支持連接32個節點，通信距離為50M。通信距離遠，還可以通過中繼器擴展通信距離，但中繼器也占用節點。MPI網絡節點通?？梢話霺7-200、人機介面、編程設備、智能型ET200S及RS485中繼器等網絡元器件。
