智舜測控GYB-YL-3000L 引伸計標定儀 25mm引伸計檢定儀產品概述：

    伸計標定儀是一種純機械式的高精度位移測微儀器。引伸計標定器是根據JJG762－2007引伸計檢定規程要求研發、設計的，專門用于對各類引伸計的標定，也廣泛用于位移傳感器的檢定及相應百分表、千分表的檢定。

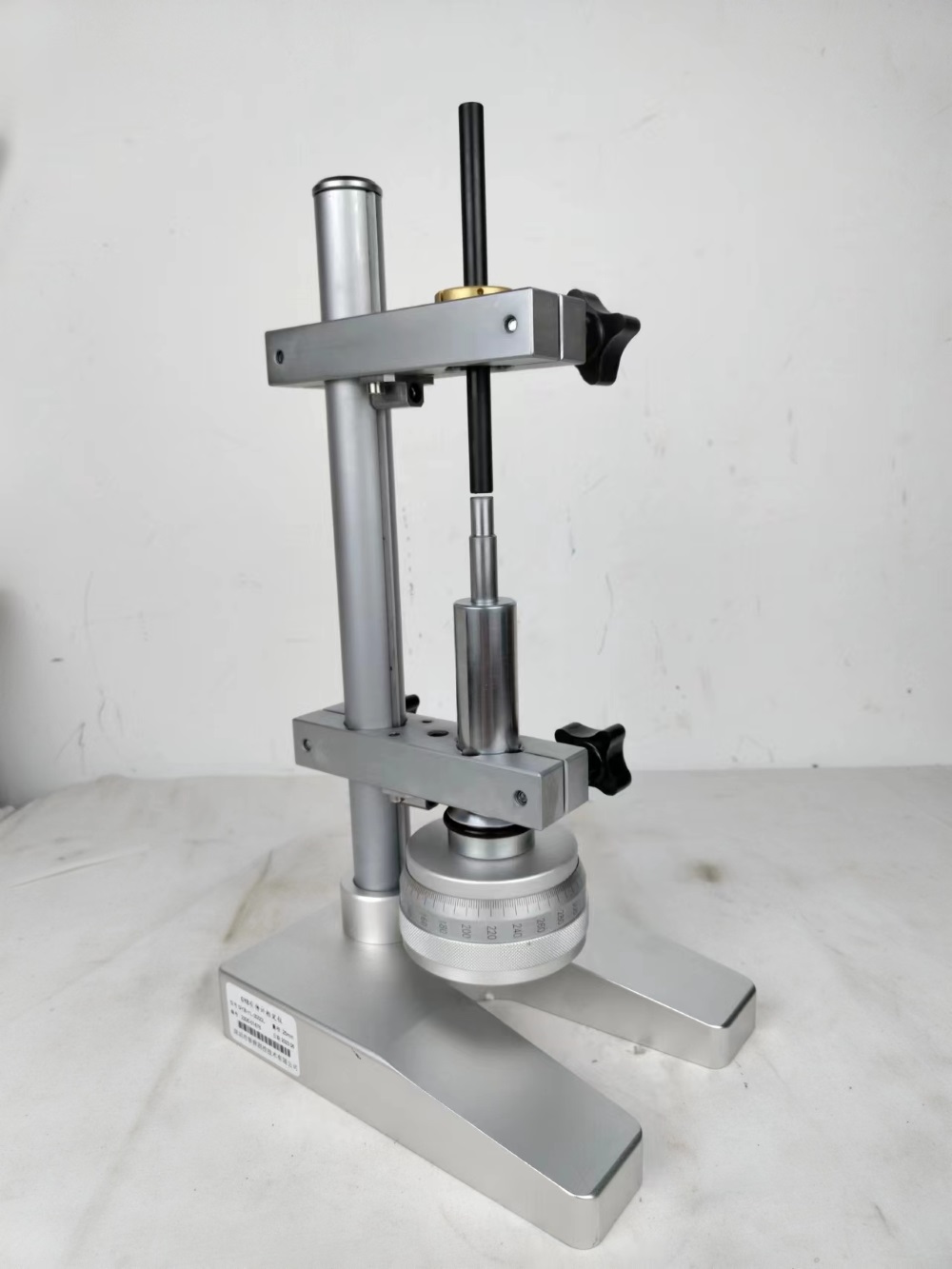

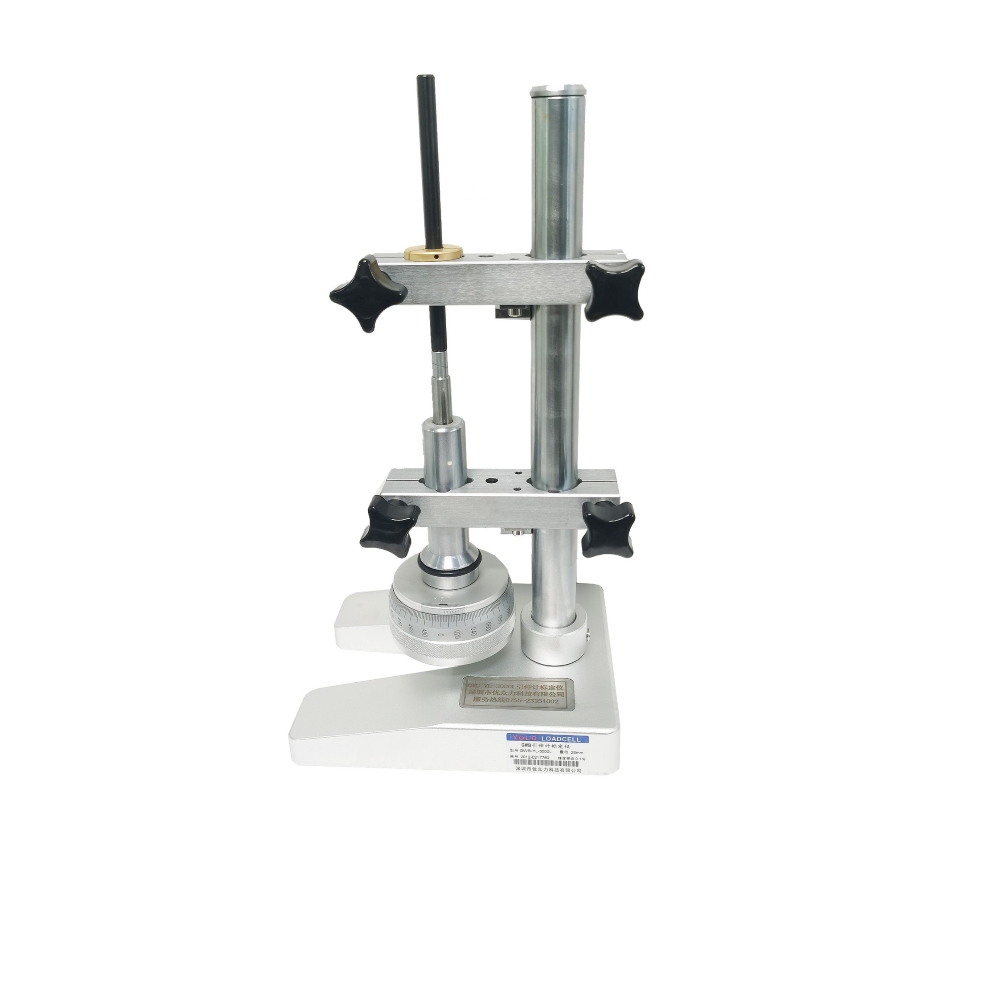

    引伸計標定器由剛性支架、測量夾具、測微頭組成，用于標定100mm標距以內的各種引伸計，具有精度高、重量輕、使用方便等特點，裝夾方式合理，使用方便，適合不同規格的引伸計。 引伸計標定器是實驗室測試的理想儀器。

技術參數：

精度：優于千分之一，0.1% 可檢0.5級的設備

測量范圍：0-25mm

測量誤差：±0.0002mm

最小分辨率：0.5μm

標距范圍：0-10mm、0-25mm、0-50mm、0-100mm

主要功能

引伸計標定儀的主要功能是測試材料的力學性能，包括拉伸、壓縮、彎曲等。同時，該設備還需要具備以下功能：

1.可以進行自動標定，以確保測量結果的準確性；

2.可以進行自動測量，以提高測量效率；

3.可以對測試結果進行數據分析和處理，以提供更準確、可靠的數據；

4.具有安全保護功能，以防止設備在測試過程中出現故障或損壞。

引伸計標定儀使用說明

請依據JJG762－92引伸計檢定規程要求，進行引伸計的檢定：

1、根據被檢引伸計的規格型號及測試的試樣規格，選擇與測試試樣基本*的分離試樣。

2、調整兩測量支臂的位置，獲得適宜的檢定空間；調整兩測量支臂上偏心卡簧位置以使兩分離試樣保證同軸；調整測微頭與下底座的距離，以保證測微頭的有效行程。一切調整好后注意旋緊各個所需固緊部位，在檢定過程中除準許運動位移的部分外，都不準許有任何滑動或松動。

3、引伸計檢定范圍及檢測點的選擇與測試：

（1）檢定范圍應根據引伸計需要測試材料的技術參數決定。例如，使用50㎜標距引伸計測試鋼材試樣的σP0.2技術數據，那么請您選擇1㎜的檢定量程。如果測量n值則需要檢定25㎜的檢定量程。

（2）對檢定點的選擇，一般每個范圍不少于8點。對于上述選例在1㎜的檢定量程內，檢定10點，即每0.1㎜檢一點。

（3）檢定引伸計時一定用整數刻度倍讀法，不要用游標估算讀數或小數尾數讀數，因為每一次的十點讀數已造成了讀數的疲勞，估算讀數或小數尾數讀數會加劇測量誤差的產生。而整數單刻線對整讀法zui清晰簡單準確，出現誤差的機率zui小，即便出現也會及時發現，因為整數刻度倍讀數的誤差，其引伸計誤差值也會成倍數增加，這種粗大誤差會被很快及時發現。

4、加長立柱的使用：在使用基本立柱檢定引伸計時，無法保證該引伸計的標距空間時，取掉基本立柱上保護帽，將加長立柱插入主立柱對準V型槽，旋緊上螺絲。一定要固緊后，方可使用。
