開封煙道耐磨膠泥施工 龜甲網(wǎng)耐磨料

開封煙道耐磨膠泥施工 龜甲網(wǎng)耐磨料，耐磨膠泥是一種耐溫、耐磨的無機涂層，即在一般的金屬或非金屬材料的表面涂上一層防磨料就能達到提高原本材料的使用性能。讓原本性能一般的材料得到大幅度的改變，所以防磨料非常受歡迎，它廣泛應用于石油工業(yè)、冶金、航空航天等工業(yè)鄰域。同時這種材料還能節(jié)省能源，因為它可以提高材料的使用壽命，大概能提高一到兩倍的樣子，讓同樣的材料能用更久，減少材料的損耗和浪費。雖然防磨料也是一種人造材料，但它的主要成分是硅酸鹽，和地球的巖石圈層的成分很接近，所以，不會像塑料那樣造成環(huán)境污染，也不會造成重金屬離子的污染，不會影響生態(tài)環(huán)境，是一種非常綠色的新型材料。在制作防磨料時，如果加入不同的具有性質的填料及添加劑得到的材料性能也會有所區(qū)別，以加強其某一方面的性能，這也使得防磨料的多樣化。

耐磨膠泥施工步驟：

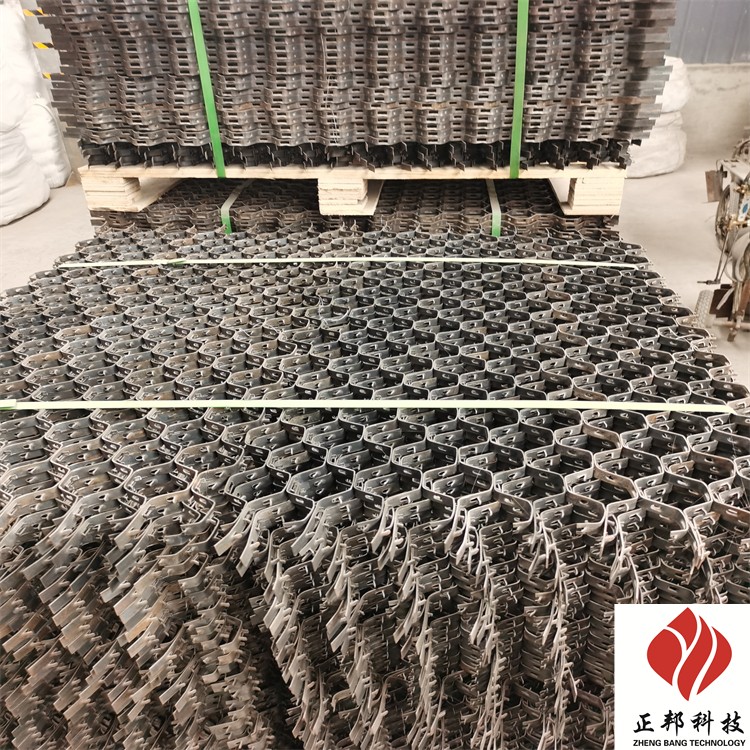

1.焊接；施工中先就是要錨固焊接底部骨架龜甲網(wǎng)，龜甲網(wǎng)的焊接嚴格要求焊接點橫向間距為20mm,縱向間距為10mm，這樣才能使龜甲網(wǎng)和底部鋼板能很好的焊接在一起，從而不會出現(xiàn)由于震動或者風速過大而導致龜甲網(wǎng)松動或者脫落。

2.檢查焊接；龜甲網(wǎng)焊接完畢后需做初步檢查，不能出現(xiàn)漏焊或者焊點間距過大等不合格問題，如有問題需及時加固，以保證基礎骨架的牢固性。

3.準備攪拌；開始攪拌耐磨陶瓷涂料，一次不能往攪拌機倒入太多的陶瓷涂料，每次倒入四袋（100公斤）即可，倒入太多會導致材料攪拌不均勻從而影響材料性能。

4.開始攪拌；加入固定量的固化劑，使耐磨陶瓷涂料與固化劑充分粉攪拌均勻，然后加入固定量的膠水充分攪拌均勻，攪拌時間為10-15分鐘為宜，直至陶瓷涂料與膠水形成一個黏度很大的濕球狀，才能從攪拌機里放出來開始使用。

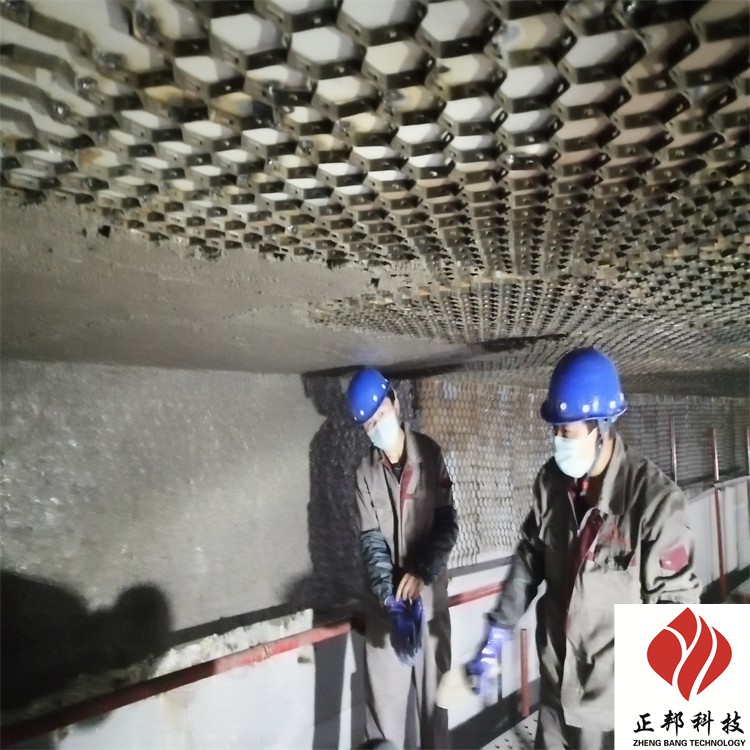

5.涂抹；操作人員需配備勞保手套、口罩、眼鏡及帽等防護用品，如果在高空作業(yè)需要佩戴合格的帶，從桶內取出適量陶瓷涂料（每次約兩公斤為宜），需用力涂抹在焊接好的龜甲網(wǎng)上，保證不能有空洞或壓不實的現(xiàn)象，以保證耐磨陶瓷涂料緊密的和龜甲網(wǎng)及鋼板結合在一起，垂直面和頂部需一次成型，不能分層涂抹，以防止出現(xiàn)起層現(xiàn)象。

6.檢查；涂抹好的耐磨陶瓷涂料不能有鼓包或塌落現(xiàn)象，如果發(fā)現(xiàn)及時然后重新涂抹，直到耐磨陶瓷涂料與鋼板緊密結合在一起方可使用。

7.保養(yǎng)；耐磨陶瓷涂料需過了保養(yǎng)期達到后才能正常使用，夏季為48小時，冬季為72小時。

耐磨膠泥施工注意事項：

耐磨料施工應從工程的上部開始由上而下施工，抹灰時要用力按壓。每次抹灰厚度以20mm為宜，厚不宜超過30mm?？鼓雍穸容^厚時，層，抹灰層達到初凝狀態(tài)時繼續(xù)抹灰施工至設計耐磨層厚度。從耐磨料加水攪拌到施工完畢用時控制在45分鐘內為宜。因此應保證每次攪拌量與施工速度相匹配。

壓光

根據(jù)氣候條件，1-2小時達到初凝狀態(tài)后要進行壓光處理。壓光工序非常重要，可降低抗磨層的粗糙度，有利于出料通暢，如果施工厚度較厚容易出現(xiàn)塑性裂紋，所以在次壓光1-2小時后進行次壓光。
