詳細描述

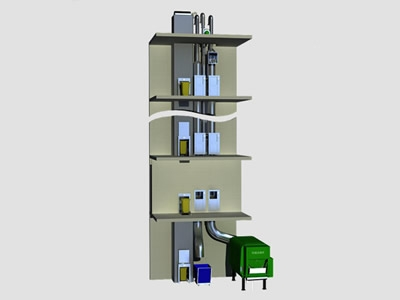

垃圾收集管道的構成：

污物投入站

  垃圾管道投入站體系設于每樓層，外部設有投入門，每層選用聯控回歸方法，內部預設緩沖口，防止管內廢物彈出；投入門啟閉方法選用筆直主動升降式，投入門內部設連鎖設備，同一時間作業時，只允許單一投進口翻開。

   污物投入門連鎖控制機組

   每層投入門上方內部設有電路控制，控制以下功用——

   正常運用：當同一時間作業時，只允許單一投進口翻開。

   清洗管道時段：一切投入門無法翻開，并顯現運用中。

   毛病修理時段：一切投入門無法翻開，并顯現不行投入。

   廢物緊縮機排出時段：一切投入門無法翻開，并顯現不行投入。

   燈號：運用亞克力色彩的燈罩及按鈕，內附小號白熾燈或LED燈，顯現以下功用：

   1.綠色燈亮：投入門可敞開運用，顯現“可投入”。

   2.紅色燈亮：投入門已敞開，別的樓層不能翻開運用，指示牌顯現“運用中”。

   3.黃色燈亮：設備處于滿位或毛病中，一切投入門都無法敞開，指示牌顯現“不行投入”。

   4.開門按鈕：欲翻開投入時，須先按此鈕方可開門投入廢物，指示牌顯現“開門按鈕”。

   5.關門按鈕：廢物投入結束時，需按此按鈕方可封閉投入門，指示牌顯現“關門按鈕”。

   6.門鎖：每層投入門外部設有電控鎖，鑰匙通用。

   垃圾垂直運送管道

     垃圾污物收集管道選用分段制作然后組合的方法，每段的縱向接縫選用直縫焊，內部磨平，段與段的接合運用套接，延伸口下端用法蘭接合，一切管內插接接合處均須施打硅膠，以防管內污水外溢。

   管道的參數為：直徑600mm，原料SUS304，厚度1.5mm

   廢物筆直管樓板支撐架

   以50mm×50mm×5mm角鋼制作管道支撐架并固定于混凝土板或梁上，另以SUS304 30mm×30mm×3mm角鋼于筆直管道兩邊連續焊接制作固定件，然后選用連續焊接將筆直管道固定件與管道支撐架銜接。

   主動防火體系

   1.主動防火閘口， 設備于管道體系各期間管道結尾樓層，固定于樓板上，當管道內煙感器偵測到煙霧時，防火閘口主動封閉以隔絕焰火。參數為：原料SUS304，防火時效2小時，門框厚度3.0mm，門板厚度3.0mm，主動機件為感應式，電機馬達傳動。

   2.煙感器

   選用JTY-GM-FS3017獨立式煙感報警器，裝于管道體系頂部，固定于管道內部，檢測到濃煙時通知發動防火體系。

   3.排煙電扇

   裝于管道體系頂部，固定于通風管道內，當煙感器檢測到濃煙時各樓層投進口升降門主動封閉后排煙電扇開始作業。

   4.噴灑頭

   裝于管道體系頂部，當煙感器檢測到濃煙時噴灑頭發動，開始噴淋，消除管道內延伸火勢并給管道到達降溫作用。

減速緩沖彎管

   在管道底層規劃有減速彎管，可下降廢物下墜速度以保證安全將廢物送入底層廢物緊縮貯存設備內。減速彎管外部披覆一層消音膠墊，以消除在廢物投下時發生的噪音。

   管道沖刷設備

   此設備位于管道上方，利用馬達及減速機驅動升降頭，升降頭設毛刷與管壁內緣觸摸，并于筆直管上下清洗區設限位開關，上方加設清洗藥劑貯存箱，清洗時主動噴藥。

   有關參數為：升降頭馬達0.75kW以上，380V，50Hz，水源供應≥0.5kgf/cm2，除臭設備為改進廢物發生之臭味，于廢物投入時即主動噴灑消毒除臭液。

 清洗機機電控制箱

   控制箱設備于設有沖刷設備的樓層，箱體設置于離地約3750px的隔墻上，為沖刷設備供給電源，盤面的功用指示如下：

   電源指示燈；

   清洗機運用指示燈；

   升降頭下移按鈕；

   升降頭上移按鈕；

   升降頭越位警示；

   鋼索松脫警示；

   開降頭主動切換鈕。

  房頂抽風機組

   機組設置于通風管道結尾樓層內，參數如下：

   風量：100m3/h以上；動力：0.75kW，380V，50Hz；

  旋轉式廢物緊縮貯存設備

   選用8m3旋轉式廢物緊縮貯存設備，由設備本體、驅動設備、出料口、除臭消毒設備、電器控制盤、滲濾液搜集槽等幾有些構成。尺度為：長4285mm×寬2000mm×高2970mm。

   密閉式螺旋運送設備

   首要構造分為外部構造、運送槽、傳動體系、螺旋葉片總成及水平配重設備5有些；設備設置于廢物管道搜集體系終端與廢物緊縮貯存設備間，廢物由減速緩沖管道進入運送槽內，經螺旋葉片旋轉股動，以水平方法進入廢物緊縮貯存設備中。

功用特色及共同優勢

[1].完成主動智能方法 ― 現在廢物搜集處理體系在國內大都選用管道貯存閥的形式，即：廢物從投進口投入至存儲閥、待廢物堆集到一定量后再由體系風機發動運送；容易形成廢物管道內堆積，發生腐臭異味以及管道阻塞。思源體系為主動化作業形式，廢物投進至緩沖閥后即時進行動力運送和搜集，不在管道內緩存，將有用防止半主動形式下出現的途徑“不暢”疑問。

    [2].共同的減菌脫臭技能 ―思源體系完成廢物投進運送主動作業方法，將比管道存儲閥及傳統人作業業形式下所繁殖的細菌腐臭異味下降80%以上。一起，選用特有的循環脫臭設備，減菌處理，體系使用完全符合國際環保標準M.S.D.S安全無害標準。此外，體系還選用共同的空氣別離過濾技能，主動清洗管道，保證體系全天候清洗無異味。

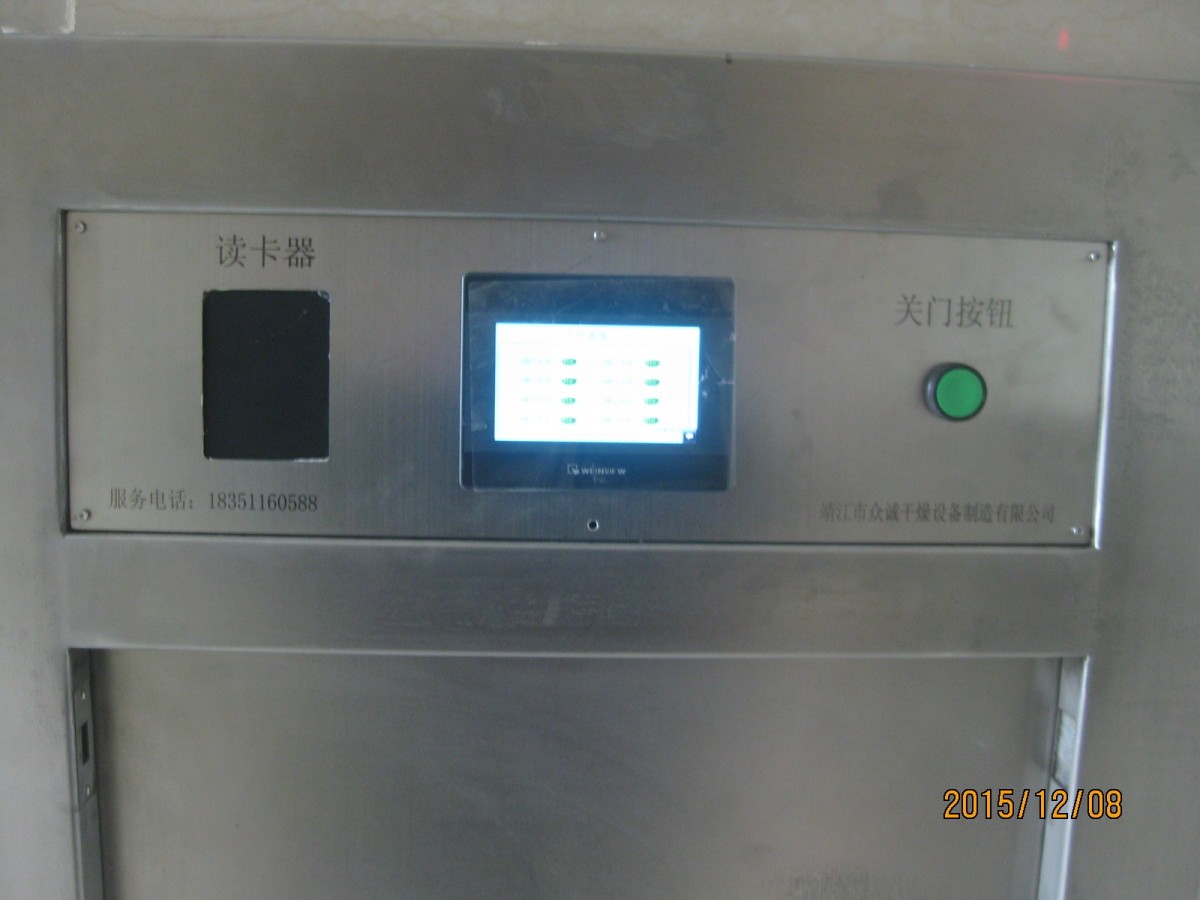

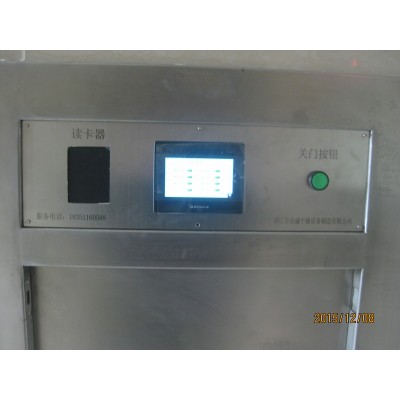

    [3].特有身份辨認智能投進口 ―思源可通過刷卡辨認主動敞開或封閉投進門關于“可收回”廢物與“不行收回”廢物可進行一鍵辨認，并有信號提示燈以辨認運轉狀況。也可選用按鍵開關門方法。

    [4]. 共同智能分類及處理中心 ―思源體系設置有主動轉向器，將可收回廢物運送到專門接納處分門別類，不需求獨自進行管道鋪設，不行收回廢物運送到搜集中心經別離、過濾、除臭、緊縮、消毒后主動推儲廢物集裝車箱，滿載時會以信號提示辦理人員。

     [5].智能辦理控制軟件渠道 ― 體系管道防阻塞、清洗除臭、緊迫播報、火險偵測、空氣循環、守時除臭、門禁控制等完成物聯智化集中控制體系，云端網絡具有客戶拜訪、長途調控、資訊渠道、辦理員聯絡等功用，并實時記載體系運轉動態信息、各投進口前史投進記載、投進門安全檢索、原始數據計算報表、“手機移動辦理”等辦理程序。

   [6].全鋼原料、經用安全 ― 體系一切的縱向及橫向傳輸管道均選用抗腐蝕、經用的非鑄鐵不銹鋼原料。全體系具有防火和防煙防損壞規劃及主動鎖閉功用，皆符合行業有關標準，并到達英國BS、美國UL標準標準。

   [7].運轉費用低、無需專用投進袋 ― 整機運轉耗電量較比同行業其它體系較少，體系無易損件和高值性耗材，不請求投入廢物、廢棄物、可收回物不需選用統一的包裝袋。

 在住院大樓的使用情景如下：

[1].住院病房樓內的住院病人及家屬產生的垃圾，其中含正常作業形式下的一切生活垃圾；

[2].住院病房樓內一切的病人需求換洗的病號服、被服、手術病人的手術服，醫生等需求換洗的作業服等都可以進行專有管道的傳輸。

[3].門診及行政樓內所產生的各種非傳染性垃圾污物。

以上各種使用情況可用于新建大樓或老舊大樓改造，都可進行設備改造、施工。
