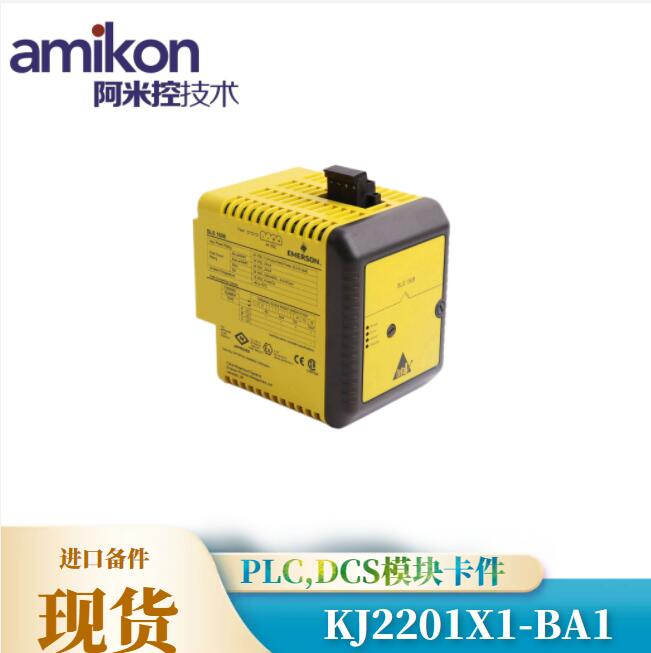

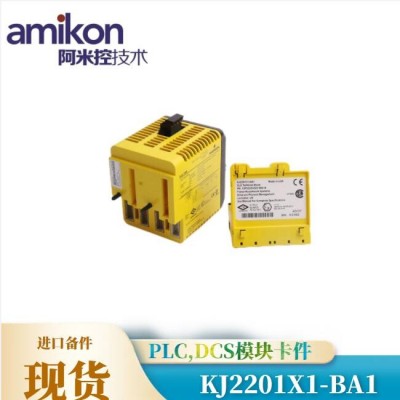

EMERSON,KJ2201X1-BA1

EMERSON,KJ2201X1-BA1

我們的優勢品牌黑馬HIMA，AB,ABB,英維斯，GE，本特利，福克斯波羅，西屋，艾默生，霍尼韋爾，EPRO ，ICS，橫河，等等模塊卡件。

為制造業提供行業領先的零件、服務和速度。

為 165 個的 51,869 名客戶提供 1,920,824 個零件

機器故障和停機會使制造商損失數百萬美元的收入。阿米控技術讓您觸手可及的自動化零件世界。無論是過時的、停車的還是新的自動化部件，當您需要我們時，我們都會在這里。

信號輸入

模塊有兩路獨立的傳感器信號輸入： SENS 1H（z8）/SENS 1L（z10）和SENS 2H（d8）/SENS 2L（d10）。與之匹配的傳感器既可以是渦流傳感器，如德國epro公司生產的PR6423+CON021，也可以是霍爾效應傳感器，如PR9376。輸入電壓范圍為0…-27.3 V dc 。

模塊為傳感器提供兩路-26.75 V 直流電源，見接線圖。

     SENS 1+（z6）/SENS 1-（b6）和SENS 2+（d6）/SENS 2-（b8）。

傳感器信號可以在模塊前面板上SMB接口處測到，所測信號為輸入信號x 0.15。

信號輸出

a.  模塊有兩路TTL脈沖輸出，每個通道一路，電壓0…+5V。

脈沖的寬度和頻率與傳感器信號一致。該信號既可在后面端子（z14/ z16）輸出，也可在前面板SMB接口“Pulse”處測得。

b.  鍵相信號輸出

模塊有兩路鍵相信號輸出，每個通道一路，輸出電壓為24V。

鍵相信號可以由鍵相槽處測到，此時鍵相信號不僅表示轉速，還可以確定軸在轉動時的位置。這對分析診斷系統MMS6851尤為重要。

由轉速測量齒盤也可以得到鍵相信號，但該信號不具備確定軸的位置的功能。

鍵相信號輸出端子為（d14/ b14）和（d16/ b16），該輸出用于控制其它MMS6000模塊的采樣及控制。

需要注意的是，在一路鍵相輸出上最多只能并接15個MMS6000模塊。

c.  特征值輸出

模塊有兩路表示轉速的電流輸出0/4…20mA，每個通道一路，輸出端子為z18/ b18 z20/ b20。
