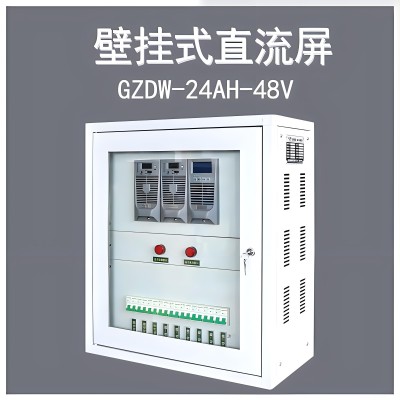

微機型直流電源屏GZDW

適用范圍：

微機型直流電源屏GZDW，適用于不同電壓等級的變電站、發電廠、工礦企業、電氣化鐵路以及高層建筑等領域，可作為高壓開關、繼電保護、自動裝置的操作電源和控制電源。系統采用一體化設計思想，由監控模塊、整流模塊、絕緣監測模塊、電池巡檢模塊、開關量監測模塊、降壓模塊等構成，具有技術先進、配置合理、測控智能化、操作簡便等特點?？膳c上位機通訊，方便地實現“遙測 遙信、遙調”四遙功能，是的理想直流電源設備。

系統特點：

兩路交流輸入自動切換，確保系統正常運行；輸入電壓范圍寬，電網適應性強；采用高頻開關電源技術，模塊化設計，N+1熱備份，可靠性高；整流模塊采用帶電熱插拔，日常維護方便快捷；高精度動態均流，可自主、主控或受控運行；監控可選用液晶屏、觸摸屏、彩色觸摸屏，大屏幕圖文顯示，界面友好豐富，操作簡單方便；

監控實時對系統運行實施全面監測和控制，可進行系統設置、信息查詢，也可通過后臺監控和遠程監控對系統實施“遙測 遙信、遙調”四遙功能，實現；

監控可自動對蓄電池電壓、充放電電流及蓄電池溫度補償管理，具有過欠壓、過溫告警及故障告警，延長蓄電池的使用壽命；

具備手動、自動調壓功能及支路絕緣檢測功能；

可靠的防雷和高度的絕緣防護措施，確保系統和人身安全；

提供RS232、RS485兩種通訊接口，和RTU、CDT、MODBUS三種通訊規約選擇；備有擴展接口可接入外部其它設備；可采用一套監控系統，雙組蓄電池、雙組充電裝置，母線分段，實現雙組蓄電池獨立充放電管理。

注：可根據用戶需求添加事故信號或預告信號報警功能和逆變電源進行DC/AC、DC/DC轉換。

工作原理：

兩路市電經過自動切換輸入一路交流，給整流模塊供電。整流模塊將輸入的交流AC轉換為直流DC,給蓄電池充電，同時給合閘母線(合母)負載供電；另外合閘母線通過降壓模塊后給控制母線(控母)負載供電。系統中運行的各種功能模塊受主監控和后臺監控及遠程監控的控制，監控可實時顯示運行信息、查詢信息及操控系統。

系統配置：

整流模塊選擇(C10為蓄電池容量)：

A.控制母線無整流模塊

0.1×C10+經常負荷電流

模塊個數≥_____________________+1

模塊額定電流

B.控制母線有整流模塊

0.1×C10

合母上的模塊個數≥ ____________________+1

模塊額定電流

經常負荷電流

控母上的模塊個數≥ ____________________

模塊額定電流

電池容量配置原則：

A.滿足事故停電狀態的持續放電，事故時間選定為1小時；

B.放電末期合閘時所剩下容量不低于額定容量的25%；

C.保證在沖擊負荷出現時直流母線電壓下降不超過10%；

D.對免維護電池合閘電流一般不超過4C；

E.考慮到電池組末期老化時容量衰減故選儲備系數1.2；

F.具體容量設計可參照國家有關標準和電池廠家提供的技術資料。

接線方案：

GZDW30：單母線分段，單組電池，無降壓裝置。

GZDW31：單母線，單組電池，無降壓裝置。

GZDW32：雙母線分段，單組電池，有手動和自動降壓裝置。

GZDW33：雙母線，單電池組，有手動和自動降壓裝置。

GZDW34：雙母線分段，單組電池，手動自動降壓裝置，控制母線有整流模塊。

GZDW35：雙母線，單組電池，有手動和自動降壓裝置，控制母線有整流模塊。

GZDW40：單母線分段，雙組電池，無降壓裝置。

GZDW41：雙母線，雙組電池，有手動和自動降壓裝置。

型號規格:

GJ系列直流屏,直流電壓等級可為110V或220V,也可以根據客戶需求加裝同時可輸出DC12V/DC24V/DC48V/DC110V/DC220V等電源等級中的任意一種或幾種的直流屏;

GJ系列直流屏,可以根據客戶需求,定制為7AH至1000AH的系統;

常用型號有如下:

GZDW直流屏GZDW-7AH/220V GZDW直流屏GZDW-7AH/110V
GZDW直流屏GZDW-10AH/220V GZDW直流屏GZDW-10AH/110V
GZDW直流屏GZDW-12AH/220V GZDW直流屏GZDW-12AH/110V

GZDW直流屏GZDW-15AH/220V GZDW直流屏GZDW-15AH/110V

GZDW直流屏GZDW-17AH/220V GZDW直流屏GZDW-17AH/110V
GZDW直流屏GZDW-20AH/220V GZDW直流屏GZDW-20AH/110V
GZDW直流屏GZDW-24AH/220V GZDW直流屏GZDW-24AH/110V
GZDW直流屏GZDW-38AH/220V GZDW直流屏GZDW-38AH/110V
GZDW直流屏GZDW-40AH/220V GZDW直流屏GZDW-40AH/110V
GZDW直流屏GZDW-50AH/220V GZDW直流屏GZDW-50AH/110V
GZDW直流屏GZDW-60AH/220V GZDW直流屏GZDW-60AH/110V
GZDW直流屏GZDW-65AH/220V GZDW直流屏GZDW-65AH/110V
GZDW直流屏GZDW-80AH/220V GZDW直流屏GZDW-80AH/110V
GZDW直流屏GZDW-100AH/220V GZDW直流屏GZDW-100AH/110V
GZDW直流屏GZDW-120AH/220V GZDW直流屏GZDW-120AH/110V
GZDW直流屏GZDW-150AH/220V GZDW直流屏GZDW-150AH/110V
GZDW直流屏GZDW-200AH/220V GZDW直流屏GZDW-200AH/110V
GZDW直流屏GZDW-300AH/220V GZDW直流屏GZDW-300AH/110V
GZDW直流屏GZDW-400AH/220V GZDW直流屏GZDW-400AH/110V

GZDW直流屏GZDW-500AH/220V GZDW直流屏GZDW-500AH/110V
GZDW直流屏GZDW-1000AH/220V
