洛陽龜甲網耐磨膠泥配方 出風口防磨料廠家

洛陽龜甲網耐磨膠泥配方 出風口防磨料廠家，龜甲網耐磨膠泥是一種新型耐磨材料產品.隨著生產技術的不斷發展,機械制造車間所擁有的大量切削機床中的一部分已 落后于當前技術發展的需要。陶瓷涂料屬于無機功能涂料領域，是一種新型的水性無機防護涂料。生活中，摩擦無處不在，無時不在。雖然很多時候摩擦對我們來說很有用處也是生活中的自然現象，但同時也是導致機械零件失效的原因，因為與摩擦同時發生的還有磨損。這種分子結構與搪瓷結構相似，具有耐溫、高硬度、不燃無煙、很耐候、色彩豐富、涂裝簡便。由于成膜機理與搪瓷不同，故克服了搪瓷耐冷熱沖擊差、耐物理沖擊差、顏色少、施工困難、成品率低等問題。耐溫的特性是陶瓷涂料所具備的基本屬性之一本公司耐磨陶瓷涂料產品性能遠遠優于耐磨膠泥、耐磨澆注料和搗打料等產品，其施工時只加清水或膠水，高耐磨性源于技術的配方使材料自身通過一系列物理化學反應而生成。產品比國內同類產品性能指標高出15-30％；比國外同類進口產品高出50-80％。

 一、龜甲網耐磨膠泥使用方法： 對煙道及支撐、導流板進行除灰除塵除銹 ；在需要防磨的部位焊接不銹鋼龜甲網； 在龜甲網內涂覆陶瓷耐磨料，建議涂層厚度20mm； 養護三天即可使用。

 二、龜甲網耐磨膠泥施工方案

 1.施工部位的表面處理： 設備內壁存在鐵銹和松散的浮灰,油漆等雜物,先用掃帚和打磨機等工具將鐵銹和浮灰等雜物清理干凈,用溶劑（丙酮,汽油） 油污,再用化學處理劑處理,提高表面活性。

 2.焊接龜甲網

 2.1根據煙道實際尺寸,先將金屬網裁剪好。焊接時,將網緊緊貼靠管壁表面,并用木棍將網頂緊,不能留有空檔及間隙。然后采用點焊方法焊接龜甲網,間距為×mm。焊接牢固,不能有松動或向外拱起彈動現象,以確保襯里材料涂抹上去后密實牢固。

 2.2鋼板網的規格為25×35×3mm,混凝土塔壁固定方法在混凝土上打膨脹螺栓。

 2.3檢測龜甲網厚度,達到施工質量要求后才能進行下一步工序施工。

 3.涂抹耐磨襯里涂料

 3.1 點焊氧化層及塵灰, 焊孔內的焊渣,并將凸出于金屬片平面的焊肉磨平。

 3.2將所需的耐磨襯里材料配好后在攪拌機中攪拌到均勻松散,摻入膠黏劑調和稀稠適當便于施工。

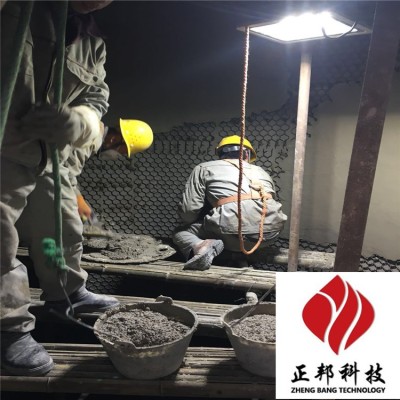

 3.3將攪拌好的膠料,用泥桶裝好,涂抹到網孔中覆蓋整個網面且要拍打錘實緊密,不能留空隙。并及時修整抹平使表面平整無裂縫,收邊平直圓滑。

 3.4注意事項：抗磨襯里材料涂抹完畢之后,其常溫固化時間不得少于24小時,在未經固化之前,不得受水沖刷,之后方可點爐升溫使用。

 4.檢查厚度：檢測復合涂層的厚度,涂層厚度不小于20mm,對不達標的部分進行修正。

 5.自檢：施工結束后對工程質量進行一體檢驗,不合格部位 返工,確保工程質量。

 6. 工完料凈場地清,質量驗收合格。

 三、龜甲網耐磨膠泥是一種分子聚合物材料，是由高性能耐磨顆粒(純氧化鋁剛玉瓷球、碳化硅、氧化鋯、鈦粉、磷鐵粉末等)與改性增韌耐熱樹脂進行復合得到的高性能耐磨防腐聚合材料。廣泛用于因沖蝕、腐蝕和氣蝕對設備的磨損，也用于在有耐磨、防腐要求的機件表面制備耐磨防腐涂層。

如電廠、港口、水利水電、礦山等水泵、渣漿泵、脫硫漿液泵、漿液循環管道、酸堿槽、風機殼體、磁選機及浮選機等的防護 。該產品具有耐磨能力以及耐腐蝕性能，施工非常方便，停機后對設備簡單處理后即可涂覆該產品，加熱固化后2個小時，設備即可投入使用，也可以不用加熱，不加熱的情況下一般24小時固化。該產品耐磨防腐性能在耐磨材料里是的，無可替代的。

 四、龜甲網耐磨膠泥特性

 1、耐磨防腐性能特別，具有耐磨能力。

 2、與金屬類基材具有很高的結合強度

 3、立面不流淌，施工方便，對施工人員無很高技術要求。

 4、適用于多種磨損、腐蝕工況的防護。

 5、高使用溫度可以達到150度

 五、 龜甲網耐磨膠泥是鄭州正邦耐磨材料有限公司引進生產工藝技術及配方，并與國內相關院校、科研機構聯合進一步研發所獲得的，用于發電廠脫銷系統煙道耐磨處理，其主要由棕剛玉、碳化硅等耐磨骨料和細粉兩相組成，同時添加燒結劑、超微粉、涂料助劑、陶瓷粉末、復合材料粉末、復合膠黏劑等，顆粒緊密堆積，成型快，強度高，三天既可達到設計強度，因而使用中沒有較大的宏觀缺陷，體積密度大，其常溫下強度可達200Mpa以上。是普通混凝土和耐火澆筑料使用壽命的50倍以上。
