邵陽煤粉管道耐磨陶瓷膠泥廠家

邵陽煤粉管道耐磨陶瓷膠泥廠家，耐磨膠泥的施工方法,耐磨膠泥主要由耐磨骨料和結(jié)合系統(tǒng)組成,密度大,強(qiáng)度高,產(chǎn)品主要是采用了離子化合物和部分人工合成共價(jià)化合物,其離子鍵結(jié)合牢固,所以強(qiáng)度和剛度很大,可抵御物料的沖擊力和剪切應(yīng)力。而結(jié)合系統(tǒng)由于采取復(fù)合強(qiáng)化措施和特別處理,形成化學(xué)結(jié)合,致使其強(qiáng)度很高。 具有優(yōu)良的韌性和抗震性。由于水調(diào)耐磨陶瓷涂料采用定向網(wǎng)狀增強(qiáng)措施,通過耦合進(jìn)一步改變韌性,所以抗斷裂,韌性強(qiáng),可防止沖擊力造成的破損和剝落。另一方面,由于離子鍵和其共價(jià)鍵為強(qiáng)結(jié)合鍵,鍵能比較高,低溫對(duì)其影響很小,而且它的振動(dòng)頻率高,常溫難以對(duì)其構(gòu)成威脅,不會(huì)產(chǎn)生熱震損毀。整體性好。由于耐磨可塑料采取了雙重補(bǔ)強(qiáng)措施,有的甚至采取了多種補(bǔ)強(qiáng)措施,地改變了材料性能,使其體積穩(wěn)定,不可能產(chǎn)生裂縫,因而整體性好,另外施工為整體施工,無接縫出現(xiàn),因而整體性進(jìn)一步提高。環(huán)境相容性好。由于采用了耐酸和耐堿的人工合成原料,不會(huì)和礦渣發(fā)生反應(yīng),同時(shí)由于這種材料多為合成原料,晶體發(fā)育好,結(jié)構(gòu)完整,環(huán)境溫度不會(huì)對(duì)它造成大的影響,屬環(huán)境惰性材料,因而對(duì)環(huán)境敏感性差。無環(huán)境污染。耐磨陶瓷涂料屬于無機(jī)非金屬材料,主要成分為硅酸鹽和氧化鋁,和地球巖石層成分相近,不會(huì)造成土質(zhì)惡化和重金屬離子污染,不會(huì)影響環(huán)境。

一、 包裝  耐磨陶瓷涂料為25kg/袋包裝，內(nèi)置塑料袋小包裝促凝劑（用以調(diào)節(jié)可塑料初凝時(shí)間），同時(shí)配桶裝磷酸鹽溶液作結(jié)合劑，加入量為袋裝粉料的12%左右。

二、 貯存  耐磨膠泥存放在干燥庫房?jī)?nèi)，不得雨淋，受潮，保質(zhì)期為12個(gè)月。

三、 施工說明

1、攪拌準(zhǔn)備：采用強(qiáng)制攪拌機(jī)拌和，所有攪拌工具清潔，不得混有泥沙、石灰、硅酸鹽水泥等雜物。

2、促凝劑加入，根據(jù)施工環(huán)境溫度，選擇促凝劑合適加入量。溫度小于20℃時(shí)，促凝劑可全部加入；大于20℃時(shí)可根據(jù)施工時(shí)間要求，適當(dāng)調(diào)節(jié)促凝劑加入量。

3、攪拌：每次攪拌以加入4-6袋100-150公斤耐磨膠泥為宜，然后加入促凝劑干混2分鐘，而后加入磷酸鹽溶液12-18公斤左右，攪拌成“面團(tuán)狀”，有塑性時(shí)方可放料使用。

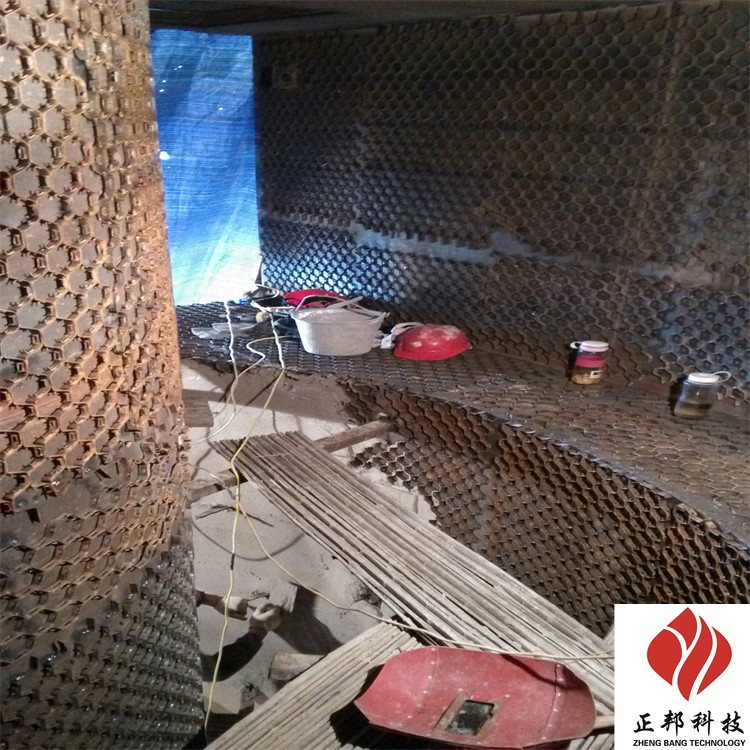

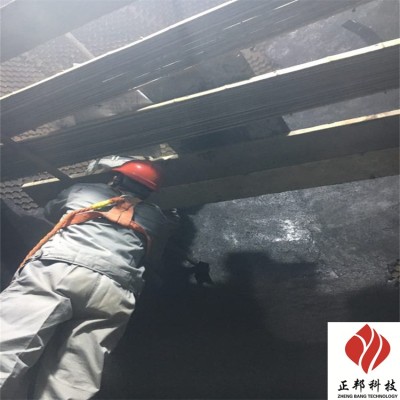

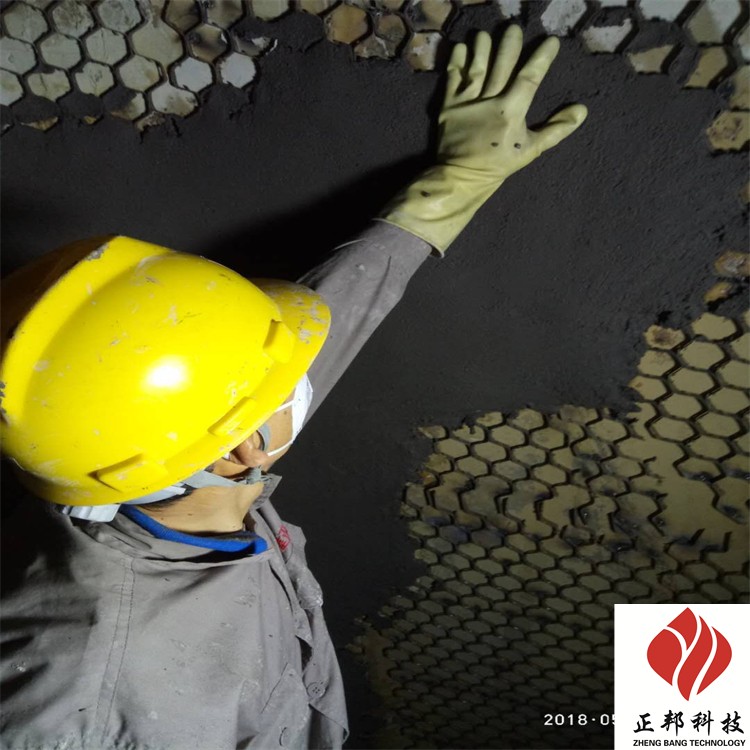

4、施工：將施工部位清理干凈，內(nèi)壁不得粘有雜物浮塵。清理龜甲網(wǎng)或扒釘上面浮著物，清干凈施工工作面浮塵、雜物、然后用手工涂抹耐磨膠泥，施工部位可用鐵板等工具弄平整、光滑、接口要緊密。對(duì)于施工面積較大或厚度大于50mm以上部位要加焊錨固件，且間距不大于50mm。

5、待耐磨陶瓷涂料初凝后，自然養(yǎng)護(hù)24小時(shí)以后施工部位即可移動(dòng)，同時(shí)也可以點(diǎn)火生產(chǎn)。

6、該耐磨陶瓷涂料可與各種澆注料、耐火磚緊密結(jié)合。

7、此材料不得與其它任何澆注料混合使用，已初凝耐磨涂料不能再加膠水?dāng)嚢枋褂茫瑧?yīng)廢棄。

8、該耐磨膠泥施工完畢初凝后，無需養(yǎng)護(hù)、烘烤、直接點(diǎn)火升溫使用，且不影響其使用性能。

四、特性：

1． 耐磨防腐性能優(yōu)異

2． 與金屬類基材具有很高的結(jié)合強(qiáng)度

3. 立面不流淌，施工方便，對(duì)施工人員無很高技術(shù)要求

4. 適用于多種磨損、腐蝕工況的修補(bǔ)和防護(hù)

 五、使用方法：

1. 表面處理：對(duì)需處理部位進(jìn)行粗化處理，角磨機(jī)打磨或噴砂等；對(duì)粗化處理過的表面進(jìn)行清洗；處理過的表面應(yīng)是粗化的干燥新鮮基材表面，并且應(yīng)無油污、無粉塵。

2. 配制：按重量比4∶1將A、B兩組份混合均勻，并在30min內(nèi)用完。一般是邊施工邊配置，一次配置量大不能超過1.5公斤，一次調(diào)配過多，膠凝固的快，還沒用完已經(jīng)部分凝固而不能使用。可根據(jù)實(shí)際溫度冬天可適當(dāng)多配，夏天適當(dāng)少配。如氣溫過低可將A組分適當(dāng)加熱以降低粘度便于配置。

3. 涂敷：本產(chǎn)品合適的涂層厚度是1～5mm，應(yīng)將混合好的材料逐層涂敷于待修部位，層要壓實(shí)，使之與基材充分浸潤(rùn)，涂層涂到尺寸后表層要修平整。本材料不能進(jìn)行機(jī)械加工，應(yīng)注意控制涂層厚度，以免裝配中出現(xiàn)干涉現(xiàn)象。

4. 固化：25℃固化24小時(shí)可投入使用，若溫度低應(yīng)采用加熱或延長(zhǎng)固化時(shí)間來固化；一般冬天施工可用碘鎢燈距涂層40cm的距離進(jìn)行照射加溫。
