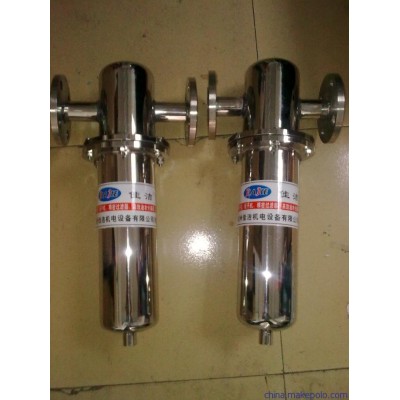

不銹鋼負壓氣體過濾器

中心吸引系統   杭州佳潔機電設備有限公司 7HANGZHOU JIAJIE MECHATRONICS DEVICE CO.，LTD一 產品簡介 真空系統廣泛應用于和外科手術，提供及時可靠的吸引動力。在環境中，對污染 越來越敏感和對傳染的防護使過濾成為這些系統的必需。 真空系統過濾的必要性已得到廣泛普及。沒有足夠的入口過濾會損壞真空泵，破壞真空度， 造成污染和設備停止工作。入口管路污染物包括顆粒，灰塵，水汽和其他氣體。出口排放也會 包括顆粒，油和有害氣體。專業的入口和排氣過濾器能有效處理這些污染物。 專業的除菌過濾對于任何的真空系統的管路和出口都存在攜帶大量病菌的危險，為了保護 病人，醫護人 員，其他服務人員以及廣大人民群眾的健康，世界各國多年以前就提出安裝和 維護細菌過濾器。在真空泵前面不安裝除菌過濾器或者不維護除菌過濾器，不但會損壞真空泵， 而且會使真空泵成為細菌污染源。真空泵合適的溫度和濕度是細菌生長的理想溫床，從技術角 度講會使真空泵本身產生風險，導致更換真空泵。 真空除菌過濾器性能要求 按照 BS3928:1969 測試辦法，過濾效率超過 99.995% 真空度 630mbar 的情況下，壓差損失 不超過 30mbar 需要具有過濾器更換和處理的說明 AS2896 氣體系統這樣闡述入口過濾器：入口過濾器應該是細菌過濾器，選用合適的 尺寸使壓差不超過3.5KPa，濾芯應該滿足ISO8573.1 一級要求 0.01μ m 的過濾效率。 中國 GB50751-2012 氣體工程技術規范對除菌過濾器的規定： 5.2.16 過濾精度 0.01-0.2μ m，過濾效率 99.995%。 應及時對除菌過濾器進行保養更換濾芯， 以免壓差過大影響系統流量。 負壓除菌過濾器主要是采用超大面積的除菌濾芯，快裝式結構，過濾精度為 0.22μ 0.01μ ， 使用 121℃潔凈蒸汽定期滅菌，能 99.995%除去細菌及各種噬菌體。是中心吸引系統行業 里必須的環節，除菌過濾器是負壓空氣除菌的選擇。除菌過濾器采用 304 或 316L 不銹鋼 材質制造殼體，并配合鏡面拋光，達到無寄生細菌死角。除菌過濾器的濾芯采用蒸汽滅菌的 PTFE 1折疊濾芯。濾芯具有抗高壓、高溫、疏水、高密度特性。 二 安裝與配置 1. 安裝時，必須按照過濾器上的空氣進出口標簽連接好管道。否則將進出口反裝會嚴重影響 過濾效果。為了便于使用和更換維修,過濾器應按下圖所示的標準管線進行安裝。 2. 除菌過濾器安裝示意圖 （多臺真空泵） 3. 除菌過濾器一備一用安裝示意圖（單臺真空泵） 一備一用使用方法A 過濾器使用①.打開A1 A2 閥門，②.關閉B1 B2 Z1 Z2 閥門，使用3 天后A 過濾器需要蒸汽滅菌時切換至B 過濾器使用①.打開B1 B2，②.關閉A1 A2，③.打開Z1（蒸汽閥 門） ④20-30 分鐘后關閉Z1，同樣方式切換AB 過濾器 交替使用，如有特大疫情真空泵超負荷 2運行可以同時使用AB 二臺過濾器①.打開A1 A2 B1 B2 閥門，②.關閉Z1 Z2 閥門 三 除菌過濾器的特點 （1）除菌過濾器一般采用十字懸掛式，水平進出。多芯過濾器可設計成落地式。 （2）有些使用場合根據實際需要分成預過濾器、精過濾器兩種。 （3）空氣流向：從外向內穿過濾芯，請根據殼體標簽上箭頭方向安裝。 （4）進入除菌過濾器的空氣必須先經過儲氣罐穩壓預過濾器，否則將影響除菌濾芯的壽 命，達不到預期的除菌效果。 （5）定期殺菌，根據實際使用情況每周1~2 次，每次30 分鐘，采用經過潔凈飽和蒸汽殺 菌。蒸汽溫度＜121℃，蒸汽壓力＜0.3MPa。閥門須緩慢開關。滅菌過程須專人看管。 （6）經過100 次蒸汽殺菌后或濾芯壓差達到0.07-1.0MPa 時，應更換新的除菌濾芯。 衛生級過濾器筒體全部采用優質304 不銹鋼材料制造，每臺過濾器都是經過嚴格的選材及精心 制造而成，保證完全無裂縫的流線型設計，具有良好的表面和耐腐蝕能力，以達到防止 細菌污染的質量標準，嚴格滿足GMP 標準要求。 四 濾芯的更換注意事項（舊濾芯是感染性廢物風險極高） （1） 濾芯是易耗品，為保證過濾效果，請每使用3-6 個月更換一次。 （2） 請按排專業的人員更換濾芯，并做好個人防護工作，穿戴好護目鏡，口罩和防護服 等（參考 GB11651《個體防護裝備選用規范》），建議更換前用對過濾器用蒸汽殺菌，無蒸汽條 件可往過濾器內注入75%乙醇并保持半小時殺菌 。 （3） 更換時嚴禁無關人員進入現場，更換完成后，可能會有傳染源從管路跑出，需用紫 外線等方法對泵房空間進行消毒殺菌，并且在一段時間內嚴禁人員入內。 （4） 舊濾芯請按傳染性污染物的相關處置要求進行無害化處理，嚴禁隨意丟拋棄。
