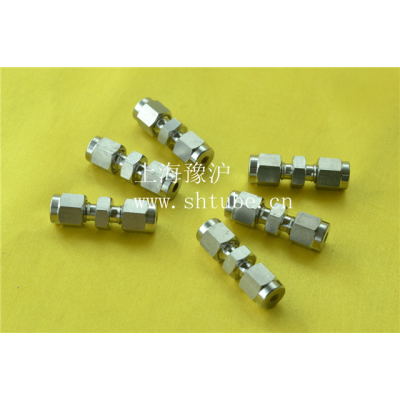

結構：卡套式直通接頭，兩端都是卡套。
特點：有連接牢靠、耐壓能力高、密封性和反復性好、安裝檢修方便、工作安全可靠等特點
工作原理：是將鋼管插入卡套內，利用卡套螺母鎖緊，抵觸卡套，切入管子而密封。
公稱壓力：2.5-16Mpa
適用溫度：≤150℃
規(guī)格尺寸：螺紋邊規(guī)格為：1/4，1/8，3/8，1/2，3/4，1“ 。卡套邊的規(guī)格為：Ф6，Ф8，Ф10，Ф12，Ф14，Ф16，Ф18，Ф20，Ф22
適用介質：水﹑油﹑氣及某些腐蝕性液體
制造材料：20#，1Cr18Ni9Ti﹑304﹑316﹑316L ，
配管：Ф6～Ф22的普通級精度無縫鋼管錐管螺紋：ZG﹑R﹑G﹑PT﹑NPT等
終端卡套直接頭廣泛使用于煉油、化工、石油、天然氣、食品、制藥、儀器儀表等
終端卡套直接頭安裝方法：
1， 鋸下合適長度的無縫鋼管，去除端口處毛刺。管子端面要與軸線垂直，角度公差不大于0.5°。如果管子需要折彎，則從管子端面至彎曲部位的直線段長度不能少于三倍螺母長度。
2， 把螺母和卡套套在無縫鋼管上。注意螺母和卡套的方向，不要裝反了。
3， 在預裝配接頭體螺紋和卡套上涂上潤滑油，把管子插入接頭體， （管子一定要插到底）用手旋緊螺母。
4， 擰緊螺母直至卡套卡住管子，這個轉折點可以通過擰緊力矩的增加感覺到(壓力點)。
5， 達到壓力點后，再將壓緊螺母擰緊1/2圈。
6 ，將預裝配接頭體拆下，檢查卡套刃邊的嵌入情況，可見的突起帶必須填滿卡套端面的空間。卡套可以稍旋轉，但不能軸向推移。
7， 最終安裝，將實際安裝中的接頭體的螺紋涂上潤滑油、壓緊螺母與之配合擰至可感覺到的擰緊力增加為止.接著再擰緊1/2圈安裝完畢。
