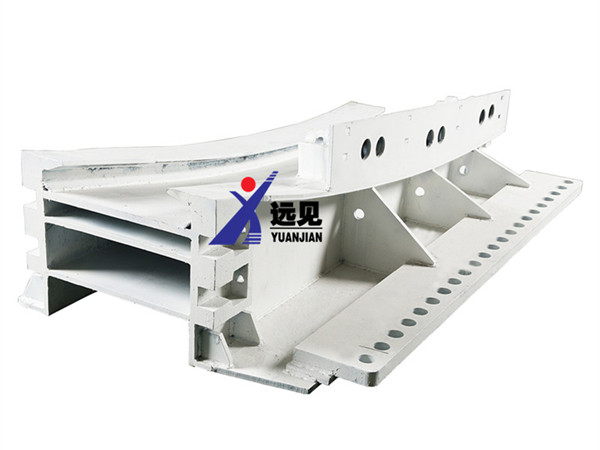

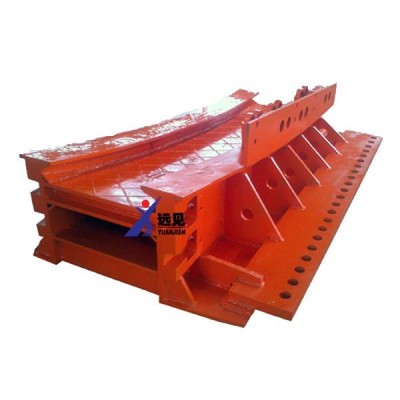

273Z15/5102 過渡槽 刮板運輸機轉載機配件 洛陽遠見生產廠家直供

輸送機為鑄焊封底式溜槽，槽間采用鍛造啞鈴聯接。各種溜槽都設有底刮板鏈的觀察孔。開天窗槽用來處理底刮板鏈運行中發生的各種情況。本輸送機機頭部分、機尾部分各設有3節抬高變線槽，保證輸送機的卸載高度及采煤機的臥底量，便于采煤機自開缺口、沿工作面順利落煤。

3.4.緊鏈裝置、阻鏈器

緊鏈裝置在傳動裝置中整體安裝，具體組成、安裝、使用和維護見《2PTU液壓張緊裝置

使用說明書》。刮板鏈的張緊力大小必須適中，張緊力過小，會導致在機頭鏈輪軸下的鏈條松馳而掉鏈，鏈條和刮板與鏈輪結合不緊而跳鏈，最終引起刮板跳出（尤其在機頭）以及鏈環扭結：張緊力過大，會導致鏈條、鏈輪、刮板和輸送機加速磨損，且驅動輸送機的功率損耗增大。

阻鏈器：緊鏈時將阻鏈器安裝在過渡槽上，起阻鏈作用。其工作原理是：將阻鏈器底面圓柱銷楔入過渡槽中板的阻鏈銷孔中，將阻鏈器兩翼轉入過渡槽上翼板下面，當阻鏈器在機頭處時，刮板鏈在液壓馬達作用下反向運行，刮板被卡住，起到固定刮板鏈的作用，當刮板正向運行時，被卡刮板鏈從被夾持位置脫開，轉動阻鏈器兩翼將阻鏈器取出。當阻鏈器在機尾處時，刮板鏈運行方向正好相反。

3.5.刮板鏈、調節鏈

輸送機刮板鏈為雙中心鏈結構型式，圓環鏈屬礦用高強度圓環鏈；刮板通過橫梁及螺栓固定在圓環鏈的平環上，鏈段之間用接鏈環聯接，接鏈環必須遠離刮板。刮板鏈出廠發貨時除整條圓環鏈外，還帶有3、5、7環長的鏈條，用以調節輸送機整鏈的長度。調節鏈?zhǔn)怯脕碚{(diào)節刮板鏈長度，以適應輸送機長度的變化，調節鏈的結構形式與刮板鏈完全相同。圓環鏈出廠時經過嚴格的配對，安裝時必須配對組件，不得混裝。

阻鏈器

阻鏈器：緊鏈時將阻鏈器安裝在過渡槽上，起阻鏈作用。其工作原理是：將阻鏈器底面圓柱銷楔入過渡槽中板的阻鏈銷孔中，將阻鏈器兩翼轉入上翼板面，當阻鏈器在機頭處時，刮板鏈在液壓馬達作用下反向運行，刮板鏈平環被住，起到固定刮板鏈的作用，當刮板正向運行時，被卡刮板鏈從被夾持位置脫開，轉動阻鏈器兩翼將阻鏈器取出。當阻鏈器在機尾處時，刮板鏈運行方向正好相反。
