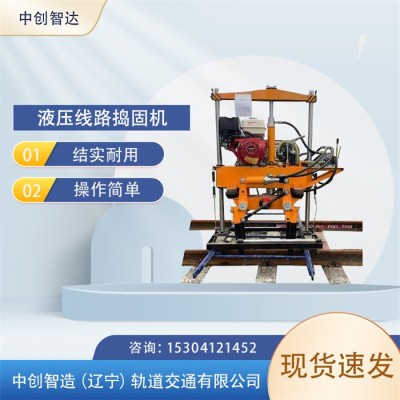

液壓搗固鎬XYD-2型/高頻搗固機/安全使用

　　咨詢：中創智造(遼寧)軌道交通有限公司

　　操作規程

　　1、操縱者經訓練熟悉本機性能后，考試合格方可操縱本搗固機上道作業。

　　2、液壓搗固鎬XYD-2型電動機驅動的搗固機，操縱者要備有絕緣防護用品。

　　3、液壓搗固鎬XYD-2型汽油機、柴油機驅動的搗固機，使用必須嚴格按照其使用規定進行：檢查潤滑油是否在標尺刻度范圍內，不得隨意調整其額定轉速。汽油機周圍不得有易燃易爆物品，運轉時不得向燃油箱加油。運轉冷卻后方可加油，加油時應防止燃油外濺，如外濺必須等燃油揮發后，再啟動。運轉和停車未冷卻時，不要觸摸消聲器。

　　4、將走行架放在線路上，走行輪要對正兩根鋼軌，將升降缸提到上端的兩臺搗固機依次推到放平的走行架上，分別對準位置，將前后大插銷插入定位孔內，再將下道架折起，把下道架上的支承掛勾與走行架的勾環勾住。作業中，操縱者面向來車方向。

　　5、接通電源并搬動組合開關(汽油機應手拉起動，柴油機應手搖啟動，加大油門至工作位置)，運轉正常后即可開始搗固作業。

　　6、液壓搗固鎬XYD-2型作業時，先將鎬掌張到很大位置，開始下插，下插時要注意卡軌鉗必須隨著下插深度增加而自動卡住軌頭，下插時不能用力過猛，以防抬高線路。遇到不能一次下插到要求深度時，可采取“搓著下”的方法，即下插過程中開動夾實缸，使鎬掌產生適量的水平往復運動撥石碴，便于下插。

　　7、達到下插深度要求后，開動夾實缸，使兩對震動著的鎬掌將石碴向枕底夾緊，在震動力和夾緊力共同作用下，石碴受到了壓緊和震實，達到搗固的目的。根據線路情況，鎬掌插入道床后，只需張夾1～3次。

　　8、完成夾緊石碴后，在張開鎬掌的同時扳動換向閥的升降閥桿，使機器升到很高位置，向前推動搗固機到下一枕木的搗固位置，繼續搗固作業。

　　9、在使用液壓搗固鎬XYD-2型過程中，操縱者應密切注意機器的運轉狀態和線路狀況。兩操作者應密切配合，力求動作協調一致。

　　10、液壓搗固鎬XYD-2型搗固時，應避開防爬器，軌距桿，支承木等障礙物。

　　11、作業中，如出現搗鎬提升后夾軌鉗仍緊咬鋼軌時，可用手泵壓桿(銑有缺口的一端)，把安全銷拔出，鉗口便可完全松開。

　　12、搗固作業發生故障時，應用手壓泵急速提鎬下道進行處理，嚴禁在線路上停機排除故障。

　　液壓搗固鎬XYD-2型技術參數

　　1、動力：

　　(1) GX390汽油機發動機

　　額定功率 : 9.5 kW

　　轉 速 : 3600轉/分

　　(2)186F型柴油機:

　　功 率 : 6.3kW

　　轉 數 : 3600轉/分

　　2、液壓系統工作壓力 : 5～6MPa

　　3、震動頻率 : 60～67Hz

　　4、激振力： 22kN

　　5、下插力 : 16kN

　　6、夾實力 : 6.5kN×2

　　7、下插深度 : 110mm±10mm(軌枕底面以下)

　　8、生產效率 : ≥260根/(組·小時)

　　9、主機凈重：

　　汽油機： 300kg

　　10、外形尺寸：

　　汽油機： 1390mm×750mm×1600mm

　　搗固機上道架:2170x1300X530

　　搗固機下道架:2850X950X180

　　11、作業形式：

　　(1)單側下道二臺為一組，適用復線或單線路肩較寬地段。

　　(2)雙側下道二臺為一組，適用單線路肩較窄地段。

　　12、走行架軌距 ： 1435mm(特殊需要提貨要說明)
