永成礦山生產的旋轉式孔板流量計為煤礦而定制，井下所需的礦用產品種類繁多，我們是為煤礦打造瓦斯泵站附近安裝的放水器裝置包括：負壓自動放水器、正壓自動放水器、負壓自動排渣放水器等。節流裝置包括：孔板流量計、無阻力流量計等。一通三防裝置包括：水封式阻火泄爆裝置、防回火裝置、防逆流裝置等。除了這些常用的定制款還有新型的礦用設備，詳細介紹請找杜唯。

用途

煤礦瓦斯使用的孔板流量計多為固定孔板流量計，該裝置設置在抽放主管、分管和支管上，當流體經管道內的節流裝置會產生一定的管道阻力，隨著管線的延伸，特別是分支管線的增加，造成抽放管線阻力問題，為保障抽放系統末端抽放負壓，提高抽放效果。根據市場需求設計旋轉式孔板流量計，用以解決抽放管線阻力問題，旋轉式孔板流量計做到了將測量孔板與旁通管路二合一，即能使用孔板測量流量，又能使介質不阻擋通過管路，減小管線阻力，起到旁通的作用。本結構緊湊、使用簡單、啟閉靈活、使用安裝方便，也解決了行道狹小安裝不方便的問題，可根據不同管徑匹配不同管徑的流量計。

工作原理
旋轉式孔板流量計是通過流體流到孔口時，流股截面收縮，通過孔口后，流股還繼續收縮，到距離（約等于管徑的1/3至2/3倍）達到小，然后才轉而逐漸擴大到充滿整個管截面，流股截面小處，速度大，而相應的靜壓強低，稱為縮脈。因此，當流體以的流量流經小孔時，就產生的壓強差，流量越大，所產生的壓強差越大。因此，利用測量壓強差的方法就可測量流體流量。
組成結構

旋轉式孔板流量計主要由進流體管路1、旋轉手柄2、出流體管路3、測壓咀4、密封圈、連接螺栓與螺母、法蘭、孔板、密封墊、出流體管路等構成。孔板是一塊具有圓形開孔并相對于開孔軸線對稱的圓形薄板，不同管道內徑的孔板，其結構形式是幾何相似的。

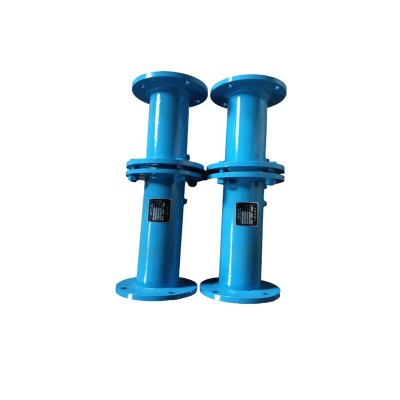

永成旋轉式孔板流量計為煤礦而準備
