KEXZB型系列 變頻串并聯諧振試驗裝置

一、變頻串聯諧振試驗裝置 產品簡介
       KEXZB型系列變頻串聯諧振試驗裝置廣泛應用于電力、冶金、石油、化工、等行業，適用于大容量、高電壓的電容性試品，如發電機、變壓器、GIS、高壓交聯電纜、互感器、套管等的交接實驗和預防性試驗。本公司在變頻串聯諧振高壓試驗領域自主研發的變頻、調壓軟件技術，優于國內高壓試驗行業，利用這一技術采用16位精細變頻、10KHZ載波頻率、SPWM和進口原裝IPM整體模塊設計、制造的變頻串并聯諧振成套試驗裝置，符合電力、科研等部門有關高壓實驗的規程和要求。
二、變頻串聯諧振試驗裝置 工作原理

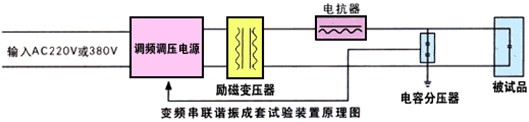

       變頻串聯諧振試驗裝置運用串并聯諧振的原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器的電感L和試品電容C發生諧振，諧振電壓即為試品上所加電壓。通過調頻控制器提供供電電源，試驗電壓由勵磁變壓器經過初步升壓后，使高電壓加在電抗器L和被試品CX上，通過改變調頻控制器的輸出頻率，使回路處于串聯諧振狀態；回路的諧振頻率取決于被試品電容CX和電抗器的電感L，調節變頻控制器的輸出電壓，使試品上高壓達到所需要的電壓值。
三、變頻串聯諧振試驗裝置 產品特點
       1、大屏幕顯示試驗數據、試驗狀態，并有實時操作步驟提示功能
       2、能靈活整定實驗電壓、調頻范圍、加壓時間
       3、試驗結果能計算出被試品電容
       4、具有計算機通訊接口，便于通訊和試驗數據管理
       5、體積小、重量輕、操作方便
       6、分辨率高、頻率分辨率為0.001Hz
       7、安全可靠高、系統具有過電流、過電壓及放電保護功能，可有效保護人身及設備安全試驗結果可打印可升級造作軟件
四、成套組成

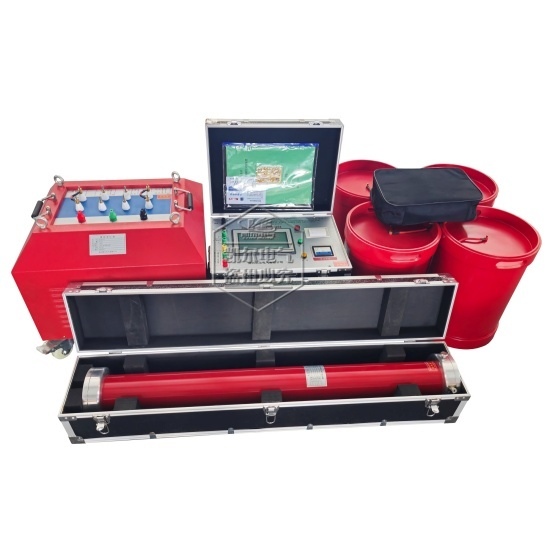

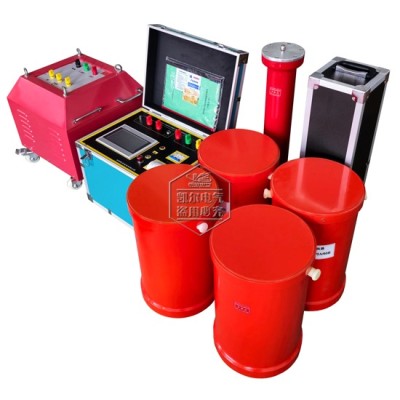

       成套裝置組成為變頻調壓電源、勵磁變壓器、電抗器、分壓器及補償電容器。

五、技術參數
      1、環境溫度：-10～45℃
      2、環境濕度：≤90％
      3、海拔高度：≤2000M
      4、電源輸入：220V±10％單相   50Hz  輸出0～220V（≤10KW）
                             380V±10％三相   50Hz  輸出0～400V （＞10KW）
      5、額定試驗容量：0～8000KVA（容量輸出由用戶自行選擇）
      6、諧振電壓：0～1000KV（高壓輸出由用戶自行選擇）
      7、頻率調節范圍：0.1～300Hz
      8、系統測量精度：0.5級
      9、頻率調節分頻率：0.01Hz
    10、不穩定度：≤0.05％
    11、輸出波形：正弦波
    12、波形畸變率：≤0.5％
    13、噪聲：≤60dB
    14、電抗器Q值：30～200（選擇）
