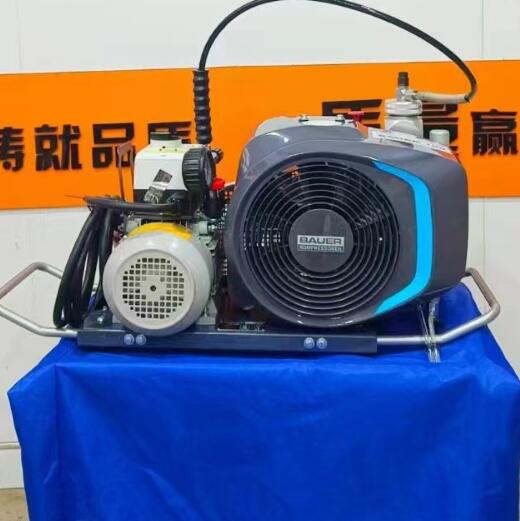

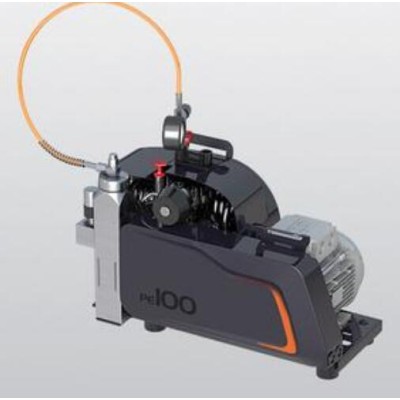

寶華BAUER100-TE正壓式空氣呼吸器充填泵/100L便攜式空氣壓縮機【 186 馬 6019科 6936】

【壓縮機控制】開關，過載保護，相序保護/警報燈

【產品特點】氣瓶槽設計、舒適的運輸把手、 充氣手柄插口

技術參數：

型號 BAUER100-TE

介質 空氣

進氣壓力 常壓

充氣壓力 PN300

安全閥壓力 330bar

工作壓力 300bar

使用環境溫度 +5...+45℃

海拔允許范圍 0—2000m AMSL

較大傾角 5°

外觀設計 開放式

電壓 380V，50Hz

標準壓縮機潤滑油 合成油

換油周期 每兩年或2000小時

壓縮機系統

型號 BAUER100-TE

流量 100L/min

過濾系統 P11/350

冷卻空氣流量要求 792㎡/h

聲壓 86 dB（A）

重量 45 kg

尺寸（長*寬*高） 860（L）*340（W）*400（H）mm

開關 含相序保護開關

驅動 三相電機

功率 2.2KW

電壓 380V，50Hz

轉速 2850 rpm/min

防護等級 IP55（TEFC）

1、在20℃的環境溫度下，將氣瓶從0充到200bar時測量

2、尺寸和重量為標準設備。

主機有以下特點：

飛濺潤滑

微塵進氣過濾器：10mm

中間級冷卻器，風冷

末級冷卻器，風冷，出口溫度比環境溫度高 10-15度

每級后中間級油水分離器（除一級外）

末級油水分離器

各級安全閥（密封）

末級后保壓閥及止回閥

流量 100 L/min

轉速 2300 rpm/min

壓縮級數 3

壓縮缸數 3

一級缸徑 60mm

二級缸徑 28mm

三級缸徑 12mm

沖程 24mm

旋轉方向（從飛輪處看） 左

馬達連接方式 皮帶

一級后壓力 6-7 bar

二級后壓力 40-60 bar

油池容量 300 ml

油壓 4.5 bar ± 1.5 bar

1、在20℃的環境溫度下，將氣瓶從0充到200bar時測量

P11過濾系統：

末級油水分離器，物理分離

TRILEX長效濾芯，處理過程分三個步驟（干燥；中和；微粒過濾）

末級安全閥，安裝在濾筒上

保壓/止回閥，安裝在濾筒上

空氣質量根據 DIN/EN 12021:2014

成分 閾值 寶華空氣質量

水分 35 mg/㎡ ≤10 mg/㎡

一氧化碳 5 ppm（V） 根據濾芯種類

二氧化碳 500 ppm（V） 根據進氣空氣質量

油分 0.5 mg/㎡ ≤0.5 mg/㎡

1、只有使用寶華帶一氧化碳去除劑的濾芯且進氣中一氧化碳的含量不大于25ppm。

2、進氣中的二氧化碳不得超過 DIN EN 12021:2014!中規定的二氧化碳的按量。

過濾系統 P11/350

工作壓力（標準） PN300

較大工作壓力 330bar

壓力露點 <-20℃，equivalent 3 mg/㎡ at 300 bar

濾筒容量 0.57L

DGRL 97/23/EG 壓力容量等級

空氣處理量（環境溫度20℃，工作壓力300bar時） 130m3

備注：當使用不帶一氧化碳去除濾芯時的處理量。

壓縮機控制：開關，過載保護，相序保護/警報燈

產品特點：氣瓶槽設計

         舒適的運輸把手

         充氣手柄插口

充氣裝置PN300

Filling device PN300

設計壓力 300 bar

閥設計 1 x帶放空功能的充氣閥，歐標接口G5/8" DIN477，PN300壓力閥

充氣管 1 x 高壓充氣管1米長
