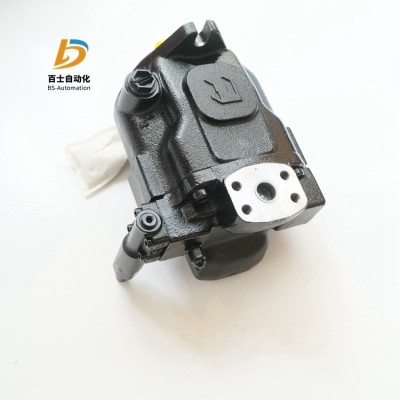

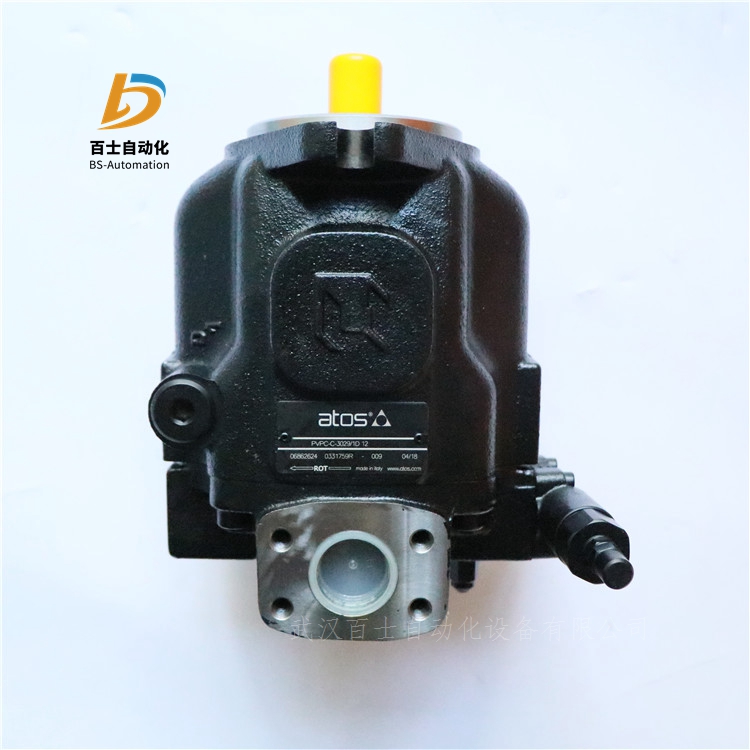

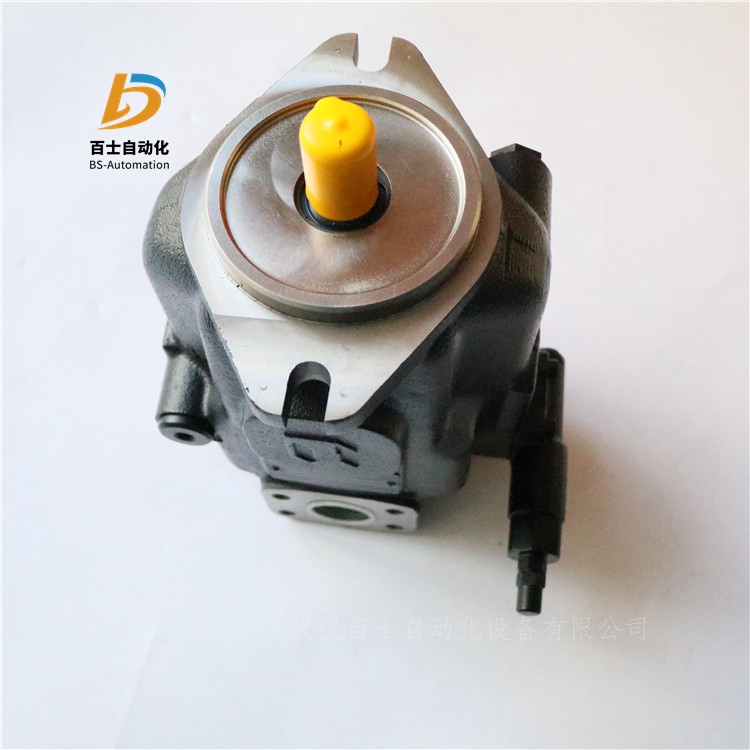

PVPC-C-3029/1D 12  阿托斯ATOS柱塞泵

武漢百士自動化設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品現貨供應，歡迎新老客戶詢價采購！

產品簡介：

徑向柱塞泵是活塞或柱塞的往復運動方向與驅動軸垂直的柱塞泵。柱塞泵噪聲低，工作壓力高等優點，但柱

塞泵對液壓油的污染較敏感，造價較高。

徑向柱塞泵是活塞或柱塞的往復運動方向與驅動軸垂直的柱塞泵。

驅動扭矩由驅動軸 通過十字聯軸器 傳遞給星形的液壓缸體轉子，定子不受其它橫向作用力。轉子裝在配流

軸上。位于轉子中的徑向布置的柱塞，通過靜壓平衡的滑靴緊貼著偏心行程定子。柱塞與滑靴球鉸相連，并

通過卡簧鎖定。二個保持環將滑靴卡在行程定子上。

泵轉動時，它依靠離心力和液壓力壓在定于內表面上。當轉子轉動時，由于定于的偏心作用，柱塞將作往復

運動，它的行程為定于偏心距的2倍。定子的偏心距可由泵體上的徑向位置相對的兩個柱塞來調節。

油液的進出通過泵體和配流軸上的流道，并由配流軸上吸油口控制，泵體內產生的液壓力被靜壓平衡的表面

所吸收。摩擦副的靜壓平衡采取了過平衡壓力補償方法，形成了開環控制。支承驅動軸的軸承只起支承作用，

不受其他外力的作用。

軸向柱塞泵是利用與傳動軸平行的柱塞在柱塞孔內往復運動所產生的容積變化來進行工作的。由于柱塞泵的

柱塞和柱塞孔都是圓形零件，加工時可以達到很高的精度配合。

柱塞泵是液壓系統的一個重要裝置。它依靠柱塞在缸體中往復運動，使密封工作容腔的容積發生變化來實現

吸油、壓油。柱塞泵具有額定壓力高、結構緊湊、效率高和流量調節方便等優點，被廣泛應用于高壓、大流

量和流量需要調節的場合，諸如液壓機、工程機械和船舶中。

博世力士樂在斜板和斜軸設計軸向柱塞泵是專為中高壓力范圍。許多變化的設計，性能范圍和調整選項提供

完美的解決方案，移動和固定的應用范圍。

性能參數：

柱塞泵

柱塞泵分為軸向柱塞泵和徑向柱塞泵兩種代表性的結構形式;由于徑向柱塞泵屬于一種新型的技術含量比較

高的高效泵,隨著國產化的不斷加快，徑向柱塞泵必然會成為柱塞泵應用領域的重要組成部分。

柱塞泵是往復泵的一種，屬于體積泵 ,其柱塞靠泵軸的偏心轉動驅動往復運動,其吸入和排出閥都是單向閥。

當柱塞外拉時，工作室內壓力降低，出口閥關閉,低于進口壓力時,進口閥打開,液體進入;柱塞內推時,工作室

壓力升高,進口閥關閉,高于出口壓力時,出口閥打開,液體排出。

內帶滑靴結構的軸向柱塞泵是目前使用最廣泛的軸向柱塞泵,安放在缸體中的柱塞通過滑靴與斜盤相接觸,當

傳動軸帶動缸體旋轉時,斜盤將柱塞從缸體中拉出或推回,完成吸排油過程。柱塞與缸孔組成的工作容腔中的

油液通過配油盤分別與泵的吸、排油腔相通。變量機構用來改變斜盤的傾角,通過調節斜盤的傾角可改變泵

的排量。

柱塞泵分為軸向柱塞泵和徑向柱塞泵兩種代表性的結構形式；柱塞缸由于徑向柱塞泵

軸向柱塞泵是利用與傳動軸平行的柱塞在柱塞孔內往復運動所產生的容積變化來進行工作的。由于柱塞和

柱塞孔都是圓形零件，加工時可以達到很高的精度配合，因此具有容積效率高，運轉平穩，流量均勻性好，

噪聲低，工作壓力高等優點，但對液壓油的污染較敏感，結構較復雜，造價較高。

MCY14-1B：定量柱塞泵

SCY14-1B：手動變量柱塞泵

YCY14-1B：壓力變量柱塞泵

BCY14-1B：電液控制柱塞泵

PCY14-1B：恒壓變量柱塞泵

柱塞泵的泵油機構包括兩套精密偶件：柱塞（plunger）+柱塞套(barrel)構成柱塞偶件(plunger and

barrel assembly)、出油閥（delivery valve）和出油閥座(delivery valve seat)構成出油閥偶件(delivery

 valve assembly

柱塞和柱塞套是一對精密偶件，經配對研磨后不能互換，要求有高的精度和光潔度和好的耐磨性，其徑向

間隙為0.002～0.003mm

柱塞頭部圓柱面上切有斜槽，并通過徑向孔、軸向孔與頂部相通，其目的是改變循環供油量；柱塞套上制

有進、回油孔，均與泵上體內低壓油腔相通，柱塞套裝入泵上體后，應用定位螺釘定位。

柱塞頭部斜槽的位置不同，改變供油量的方法也不同。

出油閥和出油閥座也是一對精密偶件，配對研磨后不能互換，其配合間隙為0.01mm 。

出油閥是一個單向閥，在彈簧壓力作用下，閥上部圓錐面與閥座嚴密配合，其作用是在停供時，將高壓油

管與柱塞上端空腔隔絕，防止高壓油管內的油倒流入噴油泵內。

出油閥的下部呈十字斷面，既能導向，又能通過柴油。出油閥的錐面下有一個小的圓柱面，稱為減壓環帶

，其作用是在供油終了時，使高壓油管內的油壓迅速下降，避免噴孔處產生滴油現象。當環帶落入閥座內

時則使上方容積很快增大，壓力迅速減小，停噴迅速。

主要特點

采用雙柱塞結構，壓力脈動小，寶石球壽命長；

采用進口寶石柱塞和寶石球，確保流量精確

通過 RS232 接口與電腦通訊，可直接由電腦進行控制 ；

接觸介質材料耐有機溶劑腐蝕；

內建過壓保護和流量校正系統 ；

大屏幕液晶顯示；

精心設計的排氣裝置有效除去輸送液體中的氣泡。

流量與壓力設定可記憶 可與PLC實現通訊（定制）

軟件功能

實時顯示當前壓力、設定壓力、設定流量 ； 實時曲線顯示泵工作壓力 可按兩種方式設定流量和壓力，快

捷實用 ； 具有定時功能，方便設定泵的工作時間 ； 可保存當前工作壓力，便于查看 ； 可打印當前壓力

等重要參數 。

平流泵（柱塞泵）產品廣泛應用于石油勘探開發評價實驗、石油化工的催化反應、聚合反應、食品、制藥

、液相色譜分析、超臨界萃取、分離、原子能科學、環境科學、工藝設備、實驗設備以及各種液體的微量

送液等方面。TBP系列平流泵（柱塞泵）的各項性能指標能夠滿足油田流體滲流流變特性研究的要求，填

補了我國在相關實驗技術領域裝備制造上的空白，達到同類儀器的國際先進水平。

產品型號：

阿托斯ATOS柱塞泵

PVPC-LZQZ-5073/1D/18

PVPC-C-2029/1D

PVPC-C-3029/1D

PVPC-C-3029/1D 11 /WG

PVPC-C-3029/1D 11

PVPC-C-3029/1D 12

PVPC-C-4046/1D

PVPC-C-4046/1D 12

PVPC-C-4046/1S

PVPC-C-5073/1D

PVPC-C-5073/1S 10

PVPC-C-5090/1D

PVPC-CH-5073/1D-IX 24DC

PVPC-CZ-5073/1D 12

PVPC-LQZ-5073/1D 11

PVPC-LW-4046/1D 10

PVPC-LZQZ-3029/1D

PVPC-LZQZ-3029/1D/18

PVPC-LZQZ-4046/1D

PVPC-LZQZ-4046/1D/18

PVPC-LZQZ-5073/1D 11

PVPC-LZQZ-5073/1D/18

PVPC-R-3029/1D 11

PVPC-R-4046/1D 11

PVPC-SLE-3029/10 20

PVPC-SLE-4046/1D 20

PVPCX2E-C-3029/31036/1D 10

PVPCX2E-LW-3029/31036/1D 10

PVT-206/35

PVT-210

PVT-316

PVT-322
