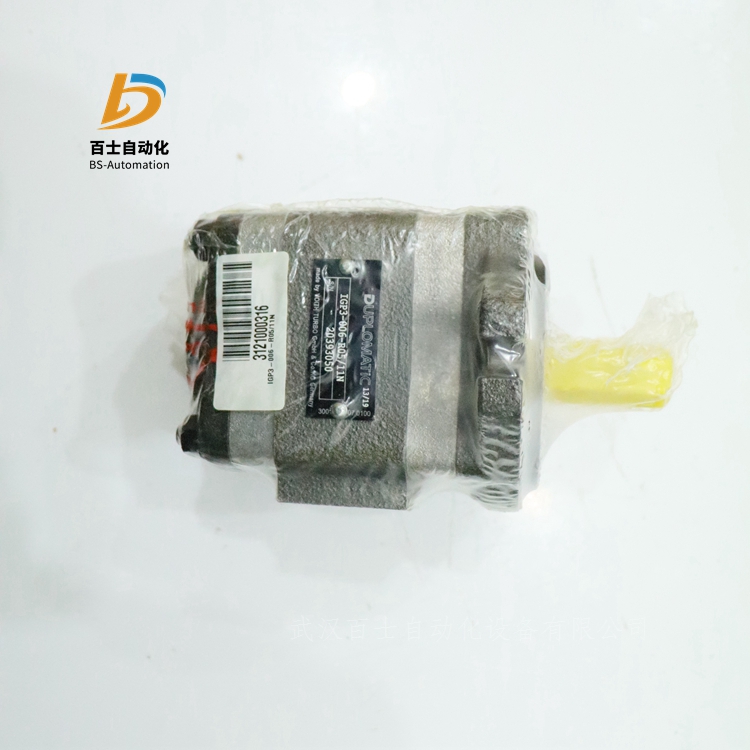

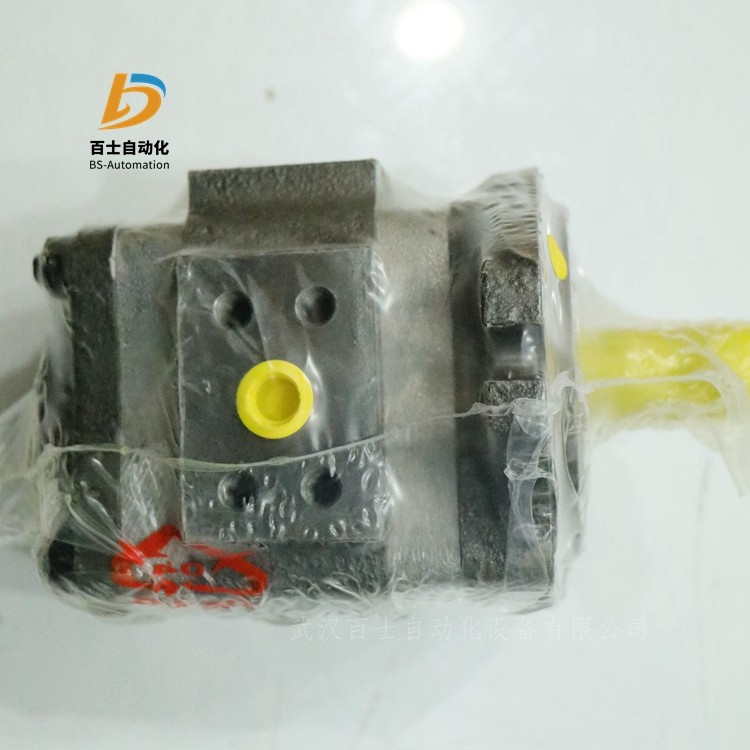

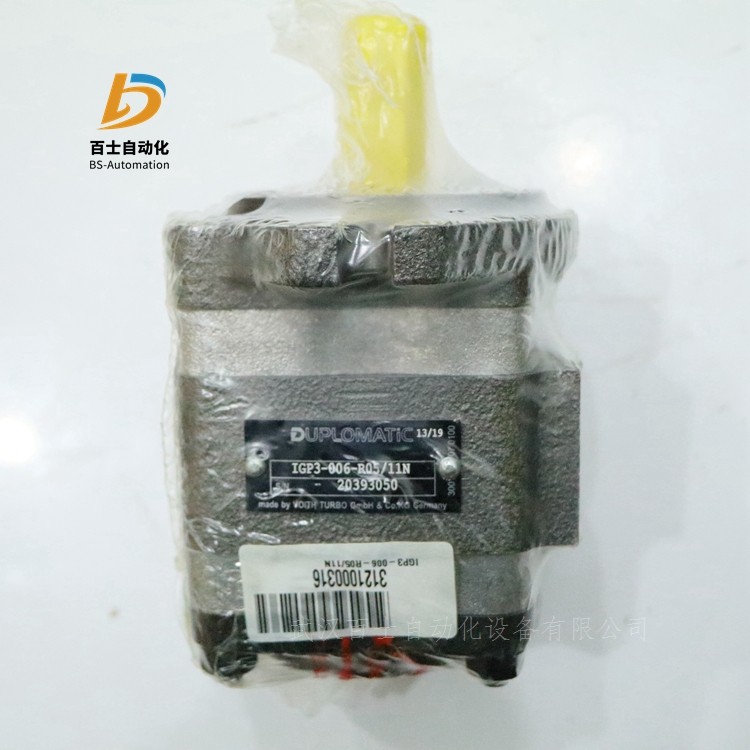

迪普馬DUPLOMATIC內嚙合齒輪泵IGP3-006-R05/11N

武漢百士自動化設備有限公司

雷青

通訊地址：湖北省武漢市蔡甸區長江路505號長江楚韻1棟2單元1502室

產品簡介：

齒輪泵的概念是很簡單的，即它的基本形式就是兩個尺寸相同的齒輪在一個緊密配合的殼體內相互嚙合旋轉，

這個殼體的內部類似“8”字形，兩個齒輪裝在里面，齒輪的外徑及兩側與殼體緊密配合。來自于擠出機的

物料在吸入口進入兩個齒輪中間，并充滿這一空間，隨著齒的旋轉沿殼體運動，后在兩齒嚙合時排出。

在術語上講，齒輪泵也叫正排量裝置，即像一個缸筒內的活塞，當一個齒進入另一個齒的流體空間時，液體

就被機械性地?cái)D排出來。因?yàn)橐后w是不可壓縮的，所以液體和齒就不能在同一時間占據同一空間，這樣，液

體就被排除了。由于齒的不斷嚙合，這一現象就連續在發生，因而也就在泵的出口提供了一個連續排除量，

泵每轉一轉，排出的量是一樣的。隨著驅動軸的不間斷地旋轉，泵也就不間斷地排出流體。泵的流量直接與

泵的轉速有關。

實際上，在泵內有很少量的流體損失，這使泵的運行效率不能達到，因?yàn)檫@些流體被用來潤滑軸承及

齒輪兩側，而泵體也絕不可能無間隙配合，故不能使流體地從出口排出，所以少量的流體損失是必然

的。然而泵還是可以良好地運行，對大多數擠出物料來說，仍可以達到93%～98%的效率。對于粘度或密度

在工藝中有變化的流體，這種泵不會受到太多影響。如果有一個阻尼器，比如在排出口側放一個濾網或一個

限制器，泵則會推動流體通過它們。如果這個阻尼器在工作中變化，亦即如果濾網變臟、堵塞了，或限制器

的背壓升高了，則泵仍將保持恒定的流量，直至達到裝置中弱的部件的機械極限(通常裝有一個扭矩限制器)。

對于一臺泵的轉速，實際上是有限制的，這主要取決于工藝流體，如果傳送的是油類，泵則能以很高的速度

轉動，但當流體是一種高粘度的聚合物熔體時，這種限制就會大幅度降低。推動高粘流體進入吸入口一側的

兩齒空間是非常重要的，如果這一空間沒有填充滿，則泵就不能排出準確的流量，所以PV值(壓力×流速)也

是另外一個限制因素，而且是一個工藝變量。由于這些限制，齒輪泵制造商將提供一系列產品，即不同的規

格及排量(每轉一周所排出的量)。這些泵將與具體的應用工藝相配合，以使系統能力及價格達到優。

泵的齒輪與軸共為一體，采用通體淬硬工藝，可獲得更長的工作壽命。型軸承結合了強制潤滑機理，使聚合

物經軸承表面，并返回到泵的進口側，以確保旋轉軸的有效潤滑。這一特性減少了聚合物滯留并降解的可能

性。精密加工的泵體可使型軸承與齒輪軸精確配合，確保齒輪軸不偏心，以防齒輪磨損。密封結構與聚四氟

唇型密封共同構成水冷密封。這種密封實際上并不接觸軸的表面，它的密封原理是將聚合物冷卻到半熔融狀

態而形成自密封。也可以采用密封，它在軸封內表上加工有反向螺旋槽，可使聚合物被反壓回到進口。為便

于安裝，制造商設計了一個環形螺栓安裝面，以使與其它設備的法蘭安裝相配合，這使得筒形法蘭的制造更

容易。

PEP－II齒輪泵帶有與泵的規格相匹配的加熱元件，可供用戶選配，這可保證快速加溫和熱量控制。與泵體內

加熱方式不同，這些元件的損壞只限于一個板子上，與整個泵無關。

驅動裝置

齒輪泵由一個獨立的電機驅動，可有效地阻斷上游的壓力脈動及流量波動。在齒輪泵出口處的壓力脈動可以

控制在1%以內。在擠出生產線上采用一臺齒輪泵，可以提高流量輸出速度，減少物料在擠出機內的剪切及

駐留時

外嚙合齒輪泵是應用廣泛的一種齒輪泵，一般齒輪泵通常指的就是外嚙合齒輪泵。主要有主動齒輪、從動齒

輪、泵體、泵蓋和安全閥等組成。泵體、泵蓋和齒輪構成的密封空間就是齒輪泵的工作室。兩個齒輪的輪軸

分別裝在兩泵蓋上的軸承孔內，主動齒輪軸伸出泵體，由電動機帶動旋轉。外嚙合齒輪泵結構簡單、重量輕

、造價低、工作可靠、應用范圍廣。

齒輪泵工作時，主動輪隨電動機一起旋轉并帶動從動輪跟著旋轉。當吸入室一側的嚙合齒逐漸分開時，吸入

室容積增大，壓力降低，便將吸人管中的液體吸入泵內；吸入液體分兩路在齒槽內被齒輪推送到排出室。液

體進入排出室后，由于兩個齒輪的輪齒不斷嚙合，便液體受擠壓而從排出室進入排出管中。主動齒輪和從動

齒輪不停地旋轉，泵就能連續不斷地吸入和排出液體。

泵體上裝有安全閥，當排出壓力超過規定壓力時，輸送液體可以自動頂開安全閥，使高壓液體返回吸入管。

內嚙合齒輪泵，它由一對相互嚙合的內齒輪、及它們中間的月牙形件、泵殼等構成。月牙形件的作用是將吸

入室和排出室隔開。當主動齒輪旋轉時，在齒輪脫開嚙合的地方形成局部真空，液體被吸A泵內充滿吸入室

各齒間，然后沿月牙形件的內外兩側分兩路進入排出室。在輪齒進入嚙合的地方，存在于齒間的液體被擠壓

而送進排出管。

性能參數：

迪普馬DUPLOMATIC內嚙合齒輪泵IGP

-IGP內嚙合齒輪泵分為五種規格，每種規格包含一系列不同的排量。

-由于和工作壓力成比例的徑向和軸向補償，以及低工作噪音，IGP泵性能卓越。

-優化的載荷分配以及特殊的耐磨軸承，使得泵能夠在高壓下持續工作，且延長了泵的工作壽命。

-IGP泵也可以多聯泵形式供應，通過組合實現多種流量。

技術參數

IGP泵規格： 3；4；5；6；7

排量范圍：3,6-10,2cm3/rev；13,3-32,6cm3/rev,7；33,1 - 64,9cm3/rev；64,1 - 126,2cm3/rev；125,8 - 251,7cm3/rev；

流量范圍 (1500 rpm時)：5,4 - 15,3l/min；19,9 - 48,9l/min；49,6 - 97,3l/min；96,1 - 189,3l/min；188,7 - 377,5l/min；

旋轉方向：順時針或者逆時針(從軸端觀察)

液壓連接：法蘭接頭SAE J518 c

安裝形式：法蘭 SAE J744 c

重量（單泵）：4-4.8kg；8.6-11kg；15.5-18.7kg；29.2-35kg；46.5-59kg；

環境溫度范圍：-10/+60℃

油液溫度范圍：-10/+80℃

推薦油液粘度：25-100cSt

液壓油類型

使用帶防沫劑和抗氧化劑的礦物基液壓油。

液壓油粘度：

液壓油工作粘度必須在以下范圍內：

小粘度 10 cSt 油液高工作溫度80 °C下

佳粘度 25 - 100 cSt 油液處于油箱中的工作溫度下

大粘度 2000 cSt 僅限于泵啟動階段

選擇油液時，必須確保在工作溫度下，液壓油實際粘度在上述范圍內。

產品型號：

迪普馬DUPLOMATIC內嚙合齒輪泵

IGP3-003-R05/11N

IGP3-005-R05/11N

IGP3-006-R05/11N

IGP3-008-R05/11N

IGP3-010-R05/11N

IGP3-003-R01/11N

IGP3-005-R01/11N

IGP3-006-R01/11N

IGP3-008-R01/11N

IGP3-010-R01/11N

IGP3-003-R05/10

IGP3-005-R05/10

IGP3-006-R05/10

IGP3-008-R05/10

IGP3-010-R05/10

IGP3-003-R01/10

IGP3-005-R01/10

IGP3-006-R01/10

IGP3-008-R01/10

IGP3-010-R01/10

IGP4-013-R05/11N

IGP4-016-R05/11N

IGP4-020-R05/11N

IGP4-025-R05/11N

IGP4-032-R05/11N

IGP4-013-R01/11N

IGP4-016-R01/11N

IGP4-020-R01/11N

IGP4-025-R01/11N

IGP4-032-R01/11N

IGP4-013-R05/10

IGP4-016-R05/10

IGP4-020-R05/10

IGP4-025-R05/10

IGP4-032-R05/10

IGP4-013-R01/10

IGP4-016-R01/10

IGP4-020-R01/10

IGP4-025-R01/10

IGP4-032-R01/10

IGP5-032-R05/11N

IGP5-040-R05/11N

IGP5-050-R05/11N

IGP5-064-R05/11N

IGP5-032-R01/11N

IGP5-040-R01/11N

IGP5-050-R01/11N

IGP5-064-R01/11N

IGP5-032-R05/10

IGP5-040-R05/10

IGP5-050-R05/10

IGP5-064-R05/10

IGP5-032-R01/10

IGP5-040-R01/10

IGP5-050-R01/10

IGP5-064-R01/10

IGP6-064-R05/11N

IGP6-080-R05/11N

IGP6-100-R05/11N

IGP6-125-R05/11N

IGP6-064-R01/11N

IGP6-080-R01/11N

IGP6-100-R01/11N

IGP6-125-R01/11N

IGP6-064-R05/10

IGP6-080-R05/10

IGP6-100-R05/10

IGP6-125-R05/10

IGP6-064-R01/10

IGP6-080-R01/10

IGP6-100-R01/10

IGP6-125-R01/10

IGP7-125-R15/11N

IGP7-160-R15/11N

IGP7-200-R15/11N

IGP7-250-R15/11N

IGP7-125-R11/11N

IGP7-160-R11/11N

IGP7-200-R11/11N

IGP7-250-R11/11N

IGP7-125-R15/10

IGP7-160-R15/10

IGP7-200-R15/10

IGP7-250-R15/10

IGP7-125-R11/10

IGP7-160-R11/10

IGP7-200-R11/10

IGP7-250-R11/10
