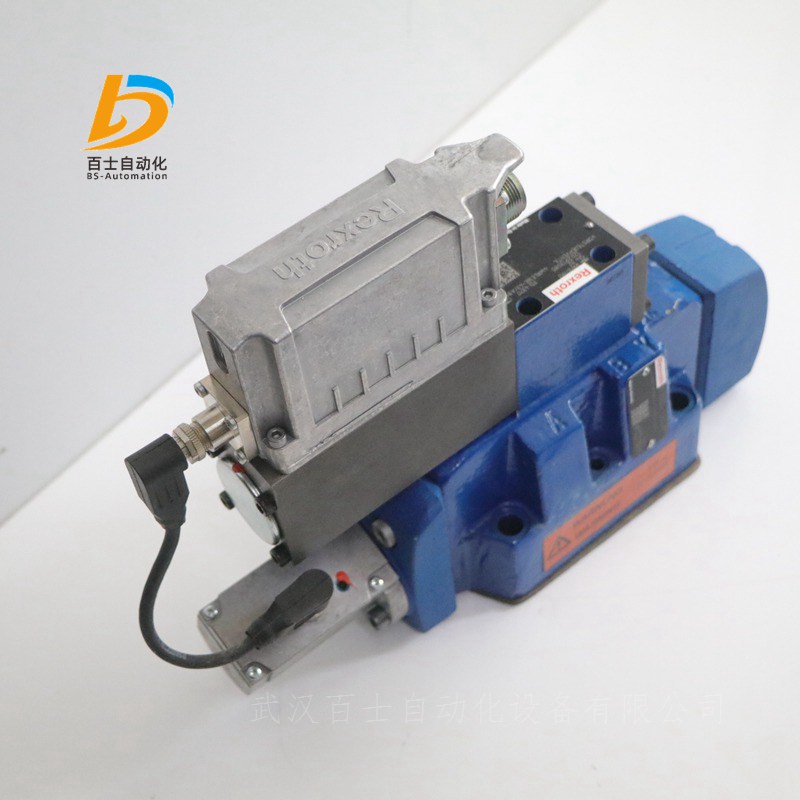

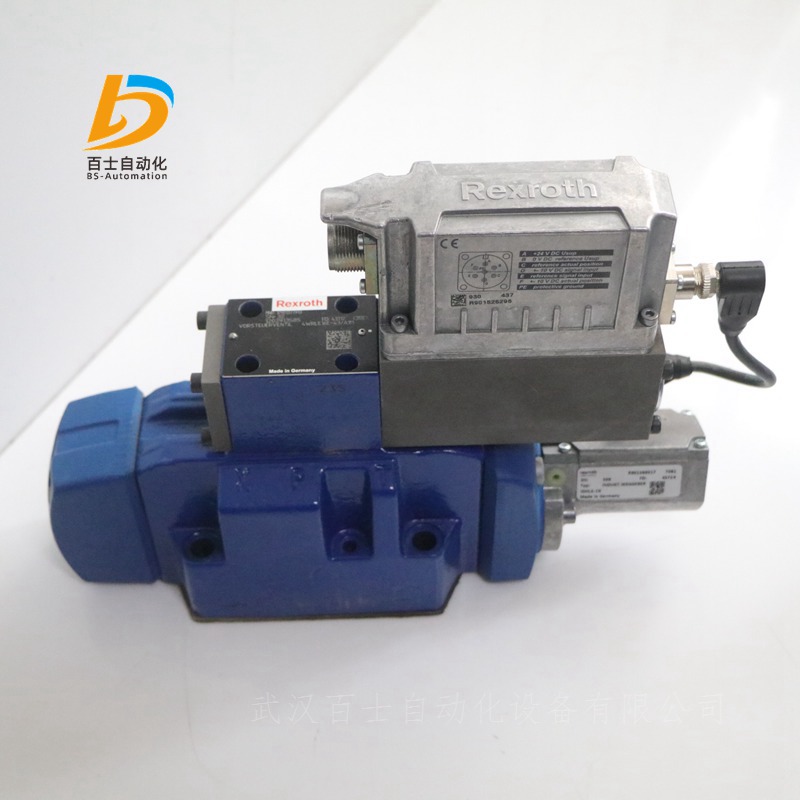

全新供應液壓閥4WRLE16E180SJ-42/MXY/24A1德國力士樂比例閥 ；武漢百士自動化設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品現貨供應，歡迎新老客戶詢價采購！

產品簡介：

力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的先導式高頻響方向閥4WRLE

規格 10 … 35

組件系列 4X

大工作壓力 350 bar

大流量 4700 l/min

額定流量 60 … 1500 l/min

用于 I4.0 的數字接口 IO-Link

可靠 - 經過驗證且堅固耐用的設計

安全性

當設備關閉時，先導控制閥的控制閥芯位于“故障安全”位置

主閥的控制閥芯位于彈簧對中中心位置和/或偏移位置

高質量 - 伺服閥性能先導控制閥控制閥芯和套筒

靈活 - 適用于位置、速率和壓力控制

 - 響應靈敏度高，滯后小

IO-Link 接口，可選

符號 E. 和 W.

4WRLE 型閥門是一個帶電氣位置反饋和集成電子元件 (OBE) 的先導式方向控制閥。

結構

閥門基本構成包括 3 個主要組件：

先導控制閥 (1) 帶有控制閥芯和套筒、復位彈簧、控制線圈和感應式位置傳感器（可選配電子元件保護膜 (5) 和衰減閥板 (4)）

帶對中彈簧和位置反饋的主閥 (2)

帶模擬 (6) 或 IO-Link 接口的集成電子元件 (OBE) (3)

功能

當集成控制電子元件 (OBE) 被關閉或處于不活動狀態時，則先導控制閥的控制閥芯在彈簧作用下置于"故障安全"位置。主閥的控制閥芯位于其彈簧對中中心位置。

集成控制電子元件 (OBE) 將控制值與主閥控制閥芯的位置實際值進行比較。在有控制偏差的情況下，將激活控制線圈。由于磁力發生改變，先導控制閥芯將扺住彈簧進行調節。

通過控制剖面激活的流量會導致主控制閥芯的調整。主控制閥芯的行程/控制剖面通過與控制值的比例進行調節。

先導油可通過油口 P 從內部供給先導控制閥，也可通過油口 X 從外部供給先導控制閥。可通過油口 T 從內部實現到油箱的反饋，也可以通過油口 Y 從外部實現。

控制線圈斷電

在以下錯誤情況下，集成電子元件 (OBE) 使控制線圈斷電，先導控制閥芯將設置為"故障安全"位置，并將卸載主閥的先導油腔。通過彈簧操作，主閥控制閥芯將移動至中心位置。

低于小電源電壓

僅在接口 "F1" 處：

低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））。

僅在接口 "L1" 處：

使能未激活，通訊中斷（看門狗）

內部 IO-Link 發生故障時

僅在接口 "C6" 處：

額外使能未激活

衰減閥板 "D"

衰減閥板 (4) 降低集成電子元件上的加速振幅（頻率 >300 Hz）。

注意：

對于主要為低激勵頻率 (<300 Hz) 的應用，不建議使用衰減閥板。

電子元件保護膜 "-967"

為避免在集成電子元件 (OBE) 殼體中出現冷凝液，可使用電子元件保護膜 (5)。

建議用于空氣濕度高且周期溫度變化明顯的外部工業標準條件（例如室外）。

注意：

具有正遮蓋的先導式三位四通方向控制閥適用于可控制或可調節的軸。斷電狀態下的遮蓋約為控制閥芯行程的 20 %。關閉電氣電源電壓時，驅動器可在功能方向 P 至 B 上短時間加速。

符號 V 和 V1-

4WRLE 型閥門是一個帶電氣位置反饋和集成電子元件 (OBE) 的先導式方向控制閥。

設置

閥門基本構成包括 3 個主要組件：

先導控制閥 (1) 帶有控制閥芯和套筒、復位彈簧、控制線圈和感應式位置傳感器（可選配電子元件保護膜（5）和衰減閥板（4））

帶對中彈簧和位置反饋的主閥 (2)

集成控制電子元件 (OBE) (3)

功能

當集成控制電子元件 (OBE) 被關閉或處于不活動狀態時，則先導控制閥的控制閥芯在彈簧作用下置于“故障安全”位置。主閥的控制閥芯位于彈簧對中偏移位置，關于方向 P 至 B/A 至 T 的行程偏移約為 6 %。

集成控制電子元件 (OBE) 將控制值與主閥控制閥芯的位置實際值進行比較。在有控制偏差的情況下，將激活控制線圈。由于磁力發生改變，先導控制閥芯將扺住相應彈簧進行調節。

通過控制剖面激活的流量會導致主控制閥芯的調整。主控制閥芯的行程/控制剖面通過與控制值的比例進行調節。在控制值預設值為 0 V 的情況下，電子元件將主閥的控制閥芯調節到中心位置。

先導油可通過油口 P 從內部供給先導控制閥，也可通過油口 X 從外部供給先導控制閥。可通過油口 T 從內部實現到油箱的反饋，也可以通過油口 Y 從外部實現。

控制線圈切斷

在以下錯誤情況下，集成電子元件 (OBE) 使控制線圈斷電，先導控制閥芯將設置為“故障安全”位置，并將卸載主閥的先導油腔。通過彈簧操作，主閥控制閥芯將移動至偏移位置（約 6 % P → B/A → T）。

低于小電源電壓

僅在接口“F1”處：低于小電流控制值 2 mA（包括控制值線的電纜中斷（電流環））。

衰減閥板“D”和電子元件保護膜“-967”

請參閱“符號 E. 和 W.”

注意：

先導式三位四通方向控制閥僅適用于激活控制環，且在禁用時沒有鎖定的初始位置。因此，在許多應用中需要“外部單向閥”，并且必須將其考慮到開/關順序。關閉電氣電源電壓時，驅動器可在功能方向 P 至 B 上短時間加速。

型號“XY”

外部先導油供油，外部先導油回油

在本型號中，先導油由單獨的控制電路供給（外部）。先導油回油不流入主閥的 T 通道，而是單獨通過油口 Y 流入油箱（外部）。

型號“PY”

內部先導油供油，外部先導油回油

使用本型號時，先導油由主閥的 P 通道供給（內部）。先導油回油不流入主閥的 T 通道，而是單獨通過油口 Y 流入油箱（外部）。在底板中，必須關閉油口 X。

型號“PT”

內部先導油供油，內部先導油回油

使用本型號時，先導油由主閥的 P 通道供給（內部）。先導油直接流回主閥的 T 通道（內部）。在底板中，必須關閉油口 X 和 Y。

型號“XT”

外部先導供油，內部先導油回油

在本型號中，先導油由單獨的控制電路供給（外部）。先導油直接流回主閥的 T 通道（內部）。在底板中，必須關閉油口 Y。

注意：

先導油供油的改裝作業只能由經過授權的人員執行或返廠執行。須遵守大允許工作參數，請參閱"技術數據"。

訂貨型號示例：

4WRLE27W430SJ-4X/MXY/24A1

4→4 個主油口

WRL→先導式高頻響方向閥

E→帶集成電子元件 (OBE)

27→通徑27（10,16,25,35）

W→機能符號（E, E1-, W6-, W8-, V, V1-, Q3-）

430→額定流量430 l/min

S→流量特性

J→遮蓋躍變（對于蓋板閥，開啟點為 5%；符號 E、E1-、W6-、W8-）

4X→組件系列 40 … 49（40 … 49：安裝和連接尺寸不變）

M→NBR 密封件（V=FKM 密封件）

XY→外部先導油供油，外部先導油回油

24→電源電壓 24 V

A1→控制值輸入 ±10 V

一般信息

型號  4WRLE

規格 10 16 25 27 35

安裝位置  任意

重量kg 9 12 19 21 80

周圍溫度范圍  -20 … +60°C

長存儲時間  1年

正弦試驗，符合 DIN EN 60068-2-6

不帶衰減閥板  10 ... 2000 Hz/大 10 g/10 個周期/3 個軸

帶衰減閥板  10 ... 2000 Hz/大 10 g/10 個周期/3 個軸

噪音測試符合 DIN EN 60068-2-64

不帶衰減閥板  20 ... 2000 Hz / 10 gRMS / 30 g 峰值 / 30 min / 3 個軸

帶衰減閥板  20 ... 2000 Hz/10 gRMS/30 g 峰值/24 h/3 軸

運輸沖擊符合 DIN EN 60068-2-27

不帶衰減閥板  15 g/11 ms/3 沖擊/3 個軸

帶衰減閥板  15 g/11 ms/3 沖擊/3 個軸

沖擊試驗符合 DIN EN 60068-2-27

帶衰減閥板  35 g/6 ms/1000 沖擊/3 個軸

大相對濕度  95%

高表面溫度  120°C

MTTFD 值符合 EN ISO 13849  75年

符合性

CE 符合 EMC 指令 2014/30/EU，經檢測符合 EN 61000-6-2 和 EN 61000-6-3

RoHS 指令 2015/65/EU

REACH 條例 (EC) 編號 1907/2006

主營型號：

R901401779 4WRLE16E180SJ-42/MXY/24A1

R901177586 4WRLE16E1-110SJ-3X/G24ETK0/A1M

R901307689 4WRLE16E1-180SJ-3X/G24EK0/A1M

R901407640 4WRLE16E1-180SJ-3X/G24ETK0/A1M

R901192039 4WRLE16E1-180SJ-3X/G24K0/A1M

0811404246 4WRLE16E1-180SJ-3X/G24K0/A1M-755

0811404312 4WRLE16E1-180SJ-3X/G24K0/A1M-762

R901132226 4WRLE16E1-180SJ-3X/G24TK0/A1V

R901370607 4WRLE16E110SJ-3X/G24ETK0/A1M

R901312032 4WRLE16E180SJ-3X/G24EK0/A1M

0811404323 4WRLE16E180SJ-3X/G24ETK0/A1M

R901348882 4WRLE16E180SJ-3X/G24ETK0/A1V

R901362515 4WRLE16E180SJ-3X/G24ETK0/F1M-834

R901140499 4WRLE16E180SJ-3X/G24K0/A1M

0811404311 4WRLE16E180SJ-3X/G24K0/A1M-762

R901348339 4WRLE16E180SJ-3X/G24K0/A1M=KM

R901387243 4WRLE16E180SJ-3X/G24K0/F1M

R901299254 4WRLE16E180SJ-3X/G24K0/F1V

R901299881 4WRLE16E180SJ-3X/G24TK0/F1M

R901115972 4WRLE16E1Z180SJ-3X/G24ETK0/A1M

0811404306 4WRLE16E1Z180SJ-3X/G24K0/A1M

R901121722 4WRLE16E1Z180SJ-3X/G24TK0/A1M

R901291251 4WRLE16E4-180SJ-3X/G24EK0/F1M

R901439007 4WRLE16E4-180SJ-3X/G24ETK0/A1M

R901315609 4WRLE16E4-180SJ-3X/G24ETK0/F1M

R901182503 4WRLE16E4-180SJ-3X/G24K0/A1M

0811404331 4WRLE16EZ180SJ-3X/G24EK0/A1M

R901177544 4WRLE16EZ180SJ-3X/G24EK0/F1M

0811404319 4WRLE16EZ180SJ-3X/G24ETK0/A1M

R901162646 4WRLE16EZ180SJ-3X/G24ETK0/F1M

0811404305 4WRLE16EZ180SJ-3X/G24K0/A1M

R901176813 4WRLE16EZ180SJ-3X/G24K0/F1M

0811404318 4WRLE16EZ180SJ-3X/G24TK0/A1M

R901213842 4WRLE16W1-110SJ-3X/G24ETK0/A1M

R901330219 4WRLE16W1-180SJ-3X/G24EK0/A1M

R901280770 4WRLE16W1-180SJ-3X/G24EK0/A1V

0811404315 4WRLE16W1-180SJ-3X/G24EK0/A1WX02M-744

0811404321 4WRLE16W1-180SJ-3X/G24EK0/A1WX02M-756

R901443246 4WRLE16W1-180SJ-3X/G24EK0/F1V

R901297835 4WRLE16W1-180SJ-3X/G24ETK0/A1M

R901102544 4WRLE16W1-180SJ-3X/G24K0/A1M

R901284861 4WRLE16W1-180SJ-3X/G24K0/A1V

R901302358 4WRLE16W1-180SJ-3X/G24K0/F1M

R901403285 4WRLE16W1-180SJ-3X/G24K0/F1V

R901385102 4WRLE16W180SJ-3X/G24EK0/A1D3M

0811404300 4WRLE16W180SJ-3X/G24EK0/A1M

R901279340 4WRLE16W180SJ-3X/G24EK0/A1V

0811404326 4WRLE16W180SJ-3X/G24EK0/A1WX02M-745

R901297830 4WRLE16W180SJ-3X/G24ETK0/A1M

0811404301 4WRLE16W180SJ-3X/G24ETK0/A1WX02M-748

R901297693 4WRLE16W180SJ-3X/G24K0/A1M

0811404302 4WRLE16W180SJ-3X/G24K0/A1WX02M-752

R901289225 4WRLE16W180SJ-3X/G24K0/F1M

R901124889 4WRLE16W1Z180SJ-3X/G24EK0/A1M

0811404327 4WRLE16W1Z180SJ-3X/G24ETK0/A1M

0811404308 4WRLE16W1Z180SJ-3X/G24K0/A1M

R901336402 4WRLE16W1Z180SJ-3X/G24K0F1M

0811404317 4WRLE16W2-180SJ-3X/G24K0/A1M

0811404330 4WRLE16W3-180SJ-3X/G24EK0/A1WX02M-744

R901307603 4WRLE16W4-180SJ-3X/G24K0/A1M

0811404328 4WRLE16W4Z180SJ-3X/G24ETK0/A1M

0811404332 4WRLE16W4Z180SJ-3X/G24ETK0/A1WG02M

R901310407 4WRLE16W4Z180SJ-3X/G24K0/A1M

R901393182 4WRLE16W5-180SJ-3X/G24EK0/A1M

0811404320 4WRLE16W5-180SJ-3X/G24K0/A1M

R901205378 4WRLE16W5-180SJ-3X/G24K0/A1WX02M-939

0811404325 4WRLE16WA110SJ-3X/G24K0/A1M

0811404329 4WRLE16WA180SJ-3X/G24K0/A1M

0811404337 4WRLE16WZ180SJ-3X/G24EK0/A1M

0811404303 4WRLE16WZ180SJ-3X/G24EK0/A1M-561

0811404322 4WRLE16WZ180SJ-3X/G24EK0/A1M-758

R901276121 4WRLE16WZ180SJ-3X/G24EK0/A1V

R901292792 4WRLE16WZ180SJ-3X/G24EK0/F1M

0811404335 4WRLE16WZ180SJ-3X/G24ETK0/A1M

R901153931 4WRLE16WZ180SJ-3X/G24ETK0/A1M-561

0811404304 4WRLE16WZ180SJ-3X/G24ETK0/A1WX02M-749

R901198597 4WRLE16WZ180SJ-3X/G24ETK0/F1M

0811404307 4WRLE16WZ180SJ-3X/G24K0/A1M

R901188282 4WRLE16WZ180SJ-3X/G24K0/A1M-732

R901336917 4WRLE16WZ180SJ-3X/G24K0/A1M-758

0811404310 4WRLE16WZ180SJ-3X/G24K0/A1M-770

0811404324 4WRLE16WZ180SJ-3X/G24K0/A1M-772

R901219232 4WRLE16WZ180SJ-3X/G24K0/A1V

R901298640 4WRLE25E1-350SJ-3X/G24K0/A1M

R901174743 4WRLE25E1-350SJ-3X/G24K0/A1M-755

R901266975 4WRLE25E1Z350SJ-3X/G24EK0/A1M

R978033633 4WRLE25E1Z350SJ-3X/G24ETK0/A1M

0811404455 4WRLE25E1Z350SJ-3X/G24K0/A1M

0811404482 4WRLE25E1Z350SJ-3X/G24K0/A1M-760

R901253974 4WRLE25E1Z350SJ-3X/G24K0/A1V

R901437490 4WRLE25E1Z350SJ-3X/G24TK0/A1M

R901119603 4WRLE25E1Z350SJ-3X/G24TK0/A1M-760

R901339852 4WRLE25E350SJ-3X/G24EK0/A1M

R901334283 4WRLE25E350SJ-3X/G24EK0/A1V

R901313999 4WRLE25E350SJ-3X/G24ETK0/A1M

R901370595 4WRLE25E350SJ-3X/G24ETK0/A1M-760

R901316423 4WRLE25E350SJ-3X/G24ETK0/A1V

R901298639 4WRLE25E350SJ-3X/G24K0/A1M

R901299672 4WRLE25E350SJ-3X/G24TK0/F1M

R901124887 4WRLE25E4-350SJ-3X/G24EK0/A1M

R901287327 4WRLE25E4-350SJ-3X/G24ETK0/A1M

R901135036 4WRLE25E4-350SJ-3X/G24ETK0/A1WX02M-745

0811404459 4WRLE25E4-350SJ-3X/G24K0/A1M

R901104181 4WRLE25EZ350SJ-3X/G24EK0/A1M

R901396604 4WRLE25EZ350SJ-3X/G24EK0/F1M

0811404481 4WRLE25EZ350SJ-3X/G24ETK0/A1M

R901162822 4WRLE25EZ350SJ-3X/G24ETK0/F1M

0811404454 4WRLE25EZ350SJ-3X/G24K0/A1M

R901124948 4WRLE25EZ350SJ-3X/G24K0/A1WG082M

0811404466 4WRLE25EZ350SJ-3X/G24TK0/A1M

R901330221 4WRLE25W1-350SJ-3X/G24EK0/A1M

R901240380 4WRLE25W1-350SJ-3X/G24K0/A1M

R901279339 4WRLE25W1-350SJ-3X/G24K0/A1V

0811404476 4WRLE25W1Z350SJ-3X/G24EK0/A1M

R901285144 4WRLE25W1Z350SJ-3X/G24EK0/F1M

0811404457 4WRLE25W1Z350SJ-3X/G24K0/A1M

R901285764 4WRLE25W1Z350SJ-3X/G24K0/F1M

0811404469 4WRLE25W2Z350SJ-3X/G24K0/A1M

0811404467 4WRLE25W3-350SJ-3X/G24EK0/A1WX02M-745

0811404470 4WRLE25W3-350SJ-3X/G24EK0/A1WX02M-756

R901385103 4WRLE25W350SJ-3X/G24EK0/A1D3M

0811404450 4WRLE25W350SJ-3X/G24EK0/A1M

0811404474 4WRLE25W350SJ-3X/G24EK0/A1WX02M-745

0811404473 4WRLE25W350SJ-3X/G24EK0/A1WX02M-756

R901295781 4WRLE25W350SJ-3X/G24ETK0/A1M

0811404451 4WRLE25W350SJ-3X/G24ETK0/A1WX02M-748

R901298605 4WRLE25W350SJ-3X/G24K0/A1M

0811404471 4WRLE25W4Z350SJ-3X/G24ETK0/A1M

0811404472 4WRLE25W4Z350SJ-3X/G24K0/A1M

0811404492 4WRLE25W4Z350SJ-3X/G24K0/A1M-732

R901205379 4WRLE25W4Z350SJ-3X/G24K0/A1WX02M-939

R978715726 4WRLE25WZ350SJ-3X/G24EK0/A1M

0811404452 4WRLE25WZ350SJ-3X/G24EK0/A1M-561

0811404460 4WRLE25WZ350SJ-3X/G24EK0/A1WX02M-748

R978022977 4WRLE25WZ350SJ-3X/G24ETK0/A1M

公示： 因工業液壓、自動化各進口品牌備件型號繁多，歐美產品價格實時變化，因此很難實時標出準確價格，請以業務員實際報價單價格為準！ 給您帶來不便敬請諒解。
