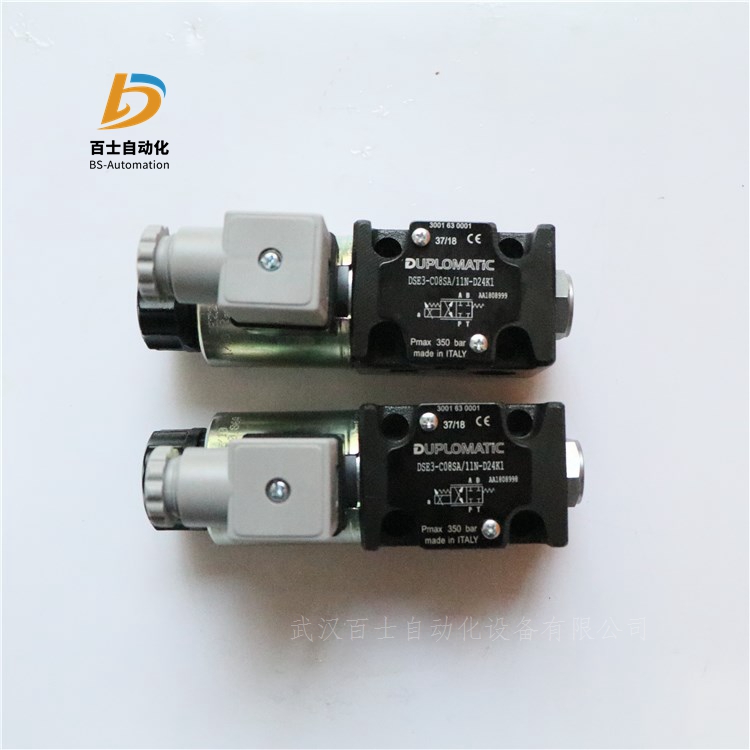

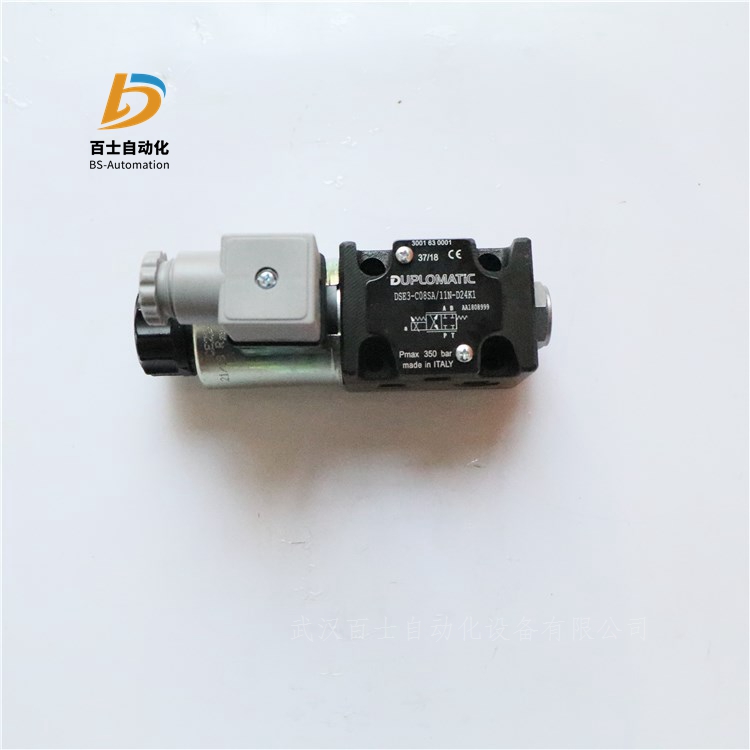

迪普馬DUPLOMATIC比例閥DSE3-C08SA/11N-D24K1 原裝正品

武漢百士自動化設備有限公司

雷青

通訊地址：湖北省武漢市蔡甸區長江路505號長江楚韻1棟2單元1502室

產品簡介：

關于迪普馬

   意大利DUPLOMATIC公司自1952年進入液壓領域以來。由于不斷的追求技術創新、嚴格的質量管理和快

捷的售貨服務，從而使迪普馬成為了意大利品牌。

   意大利迪普馬公司開發的所有泵和閥標準（ISO4401、DIN、SAE等），與其他液壓品牌有著良好的互換性；

而且還能在嚴酷的環境要求。其極限溫度產品（使用溫度低達-40C，高溫達到150C），更是在環境要求嚴格

的太陽能和風能領域進行了應用。

性能參數：

迪普馬DUPLOMATIC比例方向閥DSE3

-直動式比例方向閥 DSE3，油口符合 ISO 4401(CETOP RP 121H)標準。

-該閥可用于液壓執行機構的方向和速度控制。

-該閥開度和流量調節，與電磁鐵電流輸入成比例。

-該閥可通過電流控制供給單元直接控制，或者和外部電氣控制卡一起組合控制，從而充分發揮閥的性能。

-還可提供手柄式手動應急操作。

技術參數 (采用配套的電氣控制單元，在溫度50℃，液壓油粘度36cSt條件下測得)

大工作壓力：

油口 P - A - B  350bar

油口 T  210bar

公稱流量（P-T壓差ΔP=10bar)  1,3 - 4 - 8 - 16 - 26 l/min

滯環 (PWM 200 Hz) % Q max < 6%

重復精度 % Q max < ± 1,5%

環境溫度范圍  -20 / +60°C

油液溫度范圍  -20 / +80°C

油液粘度范圍   10 ÷ 400cSt

油液允許的高污染度 根據ISO 4406:1999 等級 18/16/13

推薦油液粘度  25cSt

重量：

單電磁鐵閥  1,6kg

雙電磁鐵閥  2,0kg

液壓油

使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封(代號N)。對于HFDR 油液（磷酸酯）

，使用FPM 密封（代號V）。若使用

其他油液，例如HFA、HFB、HFC，請咨詢我們。 當工作油溫高于80 °C時，將會導致液壓油和密封過快老

化與變質。請注意保持液壓油穩定的物理和化學性能。

比例電磁鐵

比例電磁鐵由兩部分組成：鐵芯和線圈。

鐵芯包含銜鐵，以螺紋形式安裝在閥體上，此設計可將摩擦維持至小值，從而減小滯環。

線圈通過鎖緊螺母安裝在鐵芯上。

根據安裝空間，可作360°旋轉。

階躍響應是指閥跟隨輸入參考信號的階躍變化，達到90%設定值所需的時間。表中所列的典型階躍響應時間，

是閥芯機能C16在P-T壓差Δp=30bar條件下測得。

階躍響應參考信號  0→→0

階躍響應時間ms

DSE3-A*  50

DSE3-C*  40

安裝

在不影響正確操作的條件下，DSE3閥可在任意方向安裝。

請確保液壓回路中沒有空氣。

閥可通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。如果

平面度或者粗糙度達不到要求的小值，則閥和安裝面之間很容易發生油液泄露。

手動應急操作

標準閥的手動應急操作集成在電磁鐵的鐵芯內。手動應急操作必須使用合適的工具，以不損壞鐵芯的滑動表

面。

有四種不同的形式手動應急操作可供選擇：

-CM型，帶手動應急保護罩。

-CS型， 帶有配M4螺釘的金屬環螺母，以及可進行持續機械操作的鎖緊螺母。

-CH型，手柄式手動應急操作。

-CK型，旋鈕式。當設定螺釘旋緊至其位置和旋鈕邊緣對齊時，鎖緊旋鈕直至與閥芯接觸：在這個位置上，手動

應急操作不會被激發且閥不得電。調整手動應急操作后，鎖緊設定螺釘以防止旋鈕變松。

電氣控制單元

DSE3 - * * SA (SB)

EDC-112  24V DC電磁鐵  插頭式

EDC-142  12V DC電磁鐵  插頭式

EDM-M112  24V DC電磁鐵 DIN EN 50022導軌式

EDM-M142  12V DC電磁鐵  DIN EN 50022導軌式

UEIK-11  24V DC電磁鐵  歐洲卡式

DSE3 - A* DSE3 - C*

EDM-M212  24V DC電磁鐵  DIN EN 50022導軌式

EDM-M242  12V DC電磁鐵  DIN EN 50022導軌式

UEIK-21  24V DC電磁鐵  歐洲卡式

安裝板

型號 PMMD-AI3G 底部油口

型號 PMMD-AL3G 側面油口

P, T, A, B油口螺紋： 3/8” BSP

產品型號：

迪普馬DUPLOMATIC比例閥DSE3

DSE3-C01/11N-D24K1

DSE3-C01SA/11N-D24K1

DSE3-C01SB/11N-D24K1

DSE3-C01/11V-D24K1

DSE3-C01SA/11V-D24K1

DSE3-C01SB/11V-D24K1

DSE3-C01/11N-D12K1

DSE3-C01SA/11N-D12K1

DSE3-C01SB/11N-D12K1

DSE3-C01/11V-D12K1

DSE3-C01SA/11V-D12K1

DSE3-C01SB/11V-D12K1

DSE3-C01/11N-D24K7

DSE3-C01SA/11N-D24K7

DSE3-C01SB/11N-D24K7

DSE3-C01/11V-D24K7

DSE3-C01SA/11V-D24K7

DSE3-C01SB/11V-D24K7

DSE3-C01/11N-D12K7

DSE3-C01SA/11N-D12K7

DSE3-C01SB/11N-D12K7

DSE3-C01/11V-D12K7

DSE3-C01SA/11V-D12K7

DSE3-C01SB/11V-D12K7

DSE3-C04/11N-D24K1

DSE3-C04SA/11N-D24K1

DSE3-C04SB/11N-D24K1

DSE3-C04/11V-D24K1

DSE3-C04SA/11V-D24K1

DSE3-C04SB/11V-D24K1

DSE3-C04/11N-D12K1

DSE3-C04SA/11N-D12K1

DSE3-C04SB/11N-D12K1

DSE3-C04/11V-D12K1

DSE3-C04SA/11V-D12K1

DSE3-C04SB/11V-D12K1

DSE3-C04/11N-D24K7

DSE3-C04SA/11N-D24K7

DSE3-C04SB/11N-D24K7

DSE3-C04/11V-D24K7

DSE3-C04SA/11V-D24K7

DSE3-C04SB/11V-D24K7

DSE3-C04/11N-D12K7

DSE3-C04SA/11N-D12K7

DSE3-C04SB/11N-D12K7

DSE3-C04/11V-D12K7

DSE3-C04SA/11V-D12K7

DSE3-C04SB/11V-D12K7

DSE3-A04/11N-D24K1

DSE3-A04SA/11N-D24K1

DSE3-A04SB/11N-D24K1

DSE3-A04/11V-D24K1

DSE3-A04SA/11V-D24K1

DSE3-A04SB/11V-D24K1

DSE3-A04/11N-D12K1

DSE3-A04SA/11N-D12K1

DSE3-A04SB/11N-D12K1

DSE3-A04/11V-D12K1

DSE3-A04SA/11V-D12K1

DSE3-A04SB/11V-D12K1

DSE3-A04/11N-D24K7

DSE3-A04SA/11N-D24K7

DSE3-A04SB/11N-D24K7

DSE3-A04/11V-D24K7

DSE3-A04SA/11V-D24K7

DSE3-A04SB/11V-D24K7

DSE3-A04/11N-D12K7

DSE3-A04SA/11N-D12K7

DSE3-A04SB/11N-D12K7

DSE3-A04/11V-D12K7

DSE3-A04SA/11V-D12K7

DSE3-A04SB/11V-D12K7

DSE3-C08/11N-D24K1

DSE3-C08SA/11N-D24K1

DSE3-C08SB/11N-D24K1

DSE3-C08/11V-D24K1

DSE3-C08SA/11V-D24K1

DSE3-C08SB/11V-D24K1

DSE3-C08/11N-D12K1

DSE3-C08SA/11N-D12K1

DSE3-C08SB/11N-D12K1

DSE3-C08/11V-D12K1

DSE3-C08SA/11V-D12K1

DSE3-C08SB/11V-D12K1

DSE3-C08/11N-D24K7

DSE3-C08SA/11N-D24K7

DSE3-C08SB/11N-D24K7

DSE3-C08/11V-D24K7

DSE3-C08SA/11V-D24K7

DSE3-C08SB/11V-D24K7

DSE3-C08/11N-D12K7

DSE3-C08SA/11N-D12K7

DSE3-C08SB/11N-D12K7

DSE3-C08/11V-D12K7

DSE3-C08SA/11V-D12K7

DSE3-C08SB/11V-D12K7

DSE3-A08/11N-D24K1

DSE3-A08SA/11N-D24K1

DSE3-A08SB/11N-D24K1

DSE3-A08/11V-D24K1

DSE3-A08SA/11V-D24K1

DSE3-A08SB/11V-D24K1

DSE3-A08/11N-D12K1

DSE3-A08SA/11N-D12K1

DSE3-A08SB/11N-D12K1

DSE3-A08/11V-D12K1

DSE3-A08SA/11V-D12K1

DSE3-A08SB/11V-D12K1

DSE3-A08/11N-D24K7

DSE3-A08SA/11N-D24K7

DSE3-A08SB/11N-D24K7

DSE3-A08/11V-D24K7

DSE3-A08SA/11V-D24K7

DSE3-A08SB/11V-D24K7

DSE3-A08/11N-D12K7

DSE3-A08SA/11N-D12K7

DSE3-A08SB/11N-D12K7

DSE3-A08/11V-D12K7

DSE3-A08SA/11V-D12K7

DSE3-A08SB/11V-D12K7

DSE3-C16/11N-D24K1

DSE3-C16SA/11N-D24K1

DSE3-C16SB/11N-D24K1

DSE3-C16/11V-D24K1

DSE3-C16SA/11V-D24K1

DSE3-C16SB/11V-D24K1

DSE3-C16/11N-D12K1

DSE3-C16SA/11N-D12K1

DSE3-C16SB/11N-D12K1

DSE3-C16/11V-D12K1

DSE3-C16SA/11V-D12K1

DSE3-C16SB/11V-D12K1

DSE3-C16/11N-D24K7

DSE3-C16SA/11N-D24K7

DSE3-C16SB/11N-D24K7

DSE3-C16/11V-D24K7

DSE3-C16SA/11V-D24K7

DSE3-C16SB/11V-D24K7

DSE3-C16/11N-D12K7

DSE3-C16SA/11N-D12K7

DSE3-C16SB/11N-D12K7

DSE3-C16/11V-D12K7

DSE3-C16SA/11V-D12K7

DSE3-C16SB/11V-D12K7

DSE3-A16/11N-D24K1

DSE3-A16SA/11N-D24K1

DSE3-A16SB/11N-D24K1

DSE3-A16/11V-D24K1

DSE3-A16SA/11V-D24K1

DSE3-A16SB/11V-D24K1

DSE3-A16/11N-D12K1

DSE3-A16SA/11N-D12K1

DSE3-A16SB/11N-D12K1

DSE3-A16/11V-D12K1

DSE3-A16SA/11V-D12K1

DSE3-A16SB/11V-D12K1

DSE3-A16/11N-D24K7

DSE3-A16SA/11N-D24K7

DSE3-A16SB/11N-D24K7

DSE3-A16/11V-D24K7

DSE3-A16SA/11V-D24K7

DSE3-A16SB/11V-D24K7

DSE3-A16/11N-D12K7

DSE3-A16SA/11N-D12K7

DSE3-A16SB/11N-D12K7

DSE3-A16/11V-D12K7

DSE3-A16SA/11V-D12K7

DSE3-A16SB/11V-D12K7

DSE3-C26/11N-D24K1

DSE3-C26SA/11N-D24K1

DSE3-C26SB/11N-D24K1

DSE3-C26/11V-D24K1

DSE3-C26SA/11V-D24K1

DSE3-C26SB/11V-D24K1

DSE3-C26/11N-D12K1

DSE3-C26SA/11N-D12K1

DSE3-C26SB/11N-D12K1

DSE3-C26/11V-D12K1

DSE3-C26SA/11V-D12K1

DSE3-C26SB/11V-D12K1

DSE3-C26/11N-D24K7

DSE3-C26SA/11N-D24K7

DSE3-C26SB/11N-D24K7

DSE3-C26/11V-D24K7

DSE3-C26SA/11V-D24K7

DSE3-C26SB/11V-D24K7

DSE3-C26/11N-D12K7

DSE3-C26SA/11N-D12K7

DSE3-C26SB/11N-D12K7

DSE3-C26/11V-D12K7

DSE3-C26SA/11V-D12K7

DSE3-C26SB/11V-D12K7

DSE3-A26/11N-D24K1

DSE3-A26SA/11N-D24K1

DSE3-A26SB/11N-D24K1

DSE3-A26/11V-D24K1

DSE3-A26SA/11V-D24K1

DSE3-A26SB/11V-D24K1

DSE3-A26/11N-D12K1

DSE3-A26SA/11N-D12K1

DSE3-A26SB/11N-D12K1

DSE3-A26/11V-D12K1

DSE3-A26SA/11V-D12K1

DSE3-A26SB/11V-D12K1

DSE3-A26/11N-D24K7

DSE3-A26SA/11N-D24K7

DSE3-A26SB/11N-D24K7

DSE3-A26/11V-D24K7

DSE3-A26SA/11V-D24K7

DSE3-A26SB/11V-D24K7

DSE3-A26/11N-D12K7

DSE3-A26SA/11N-D12K7

DSE3-A26SB/11N-D12K7

DSE3-A26/11V-D12K7

DSE3-A26SA/11V-D12K7

DSE3-A26SB/11V-D12K7
