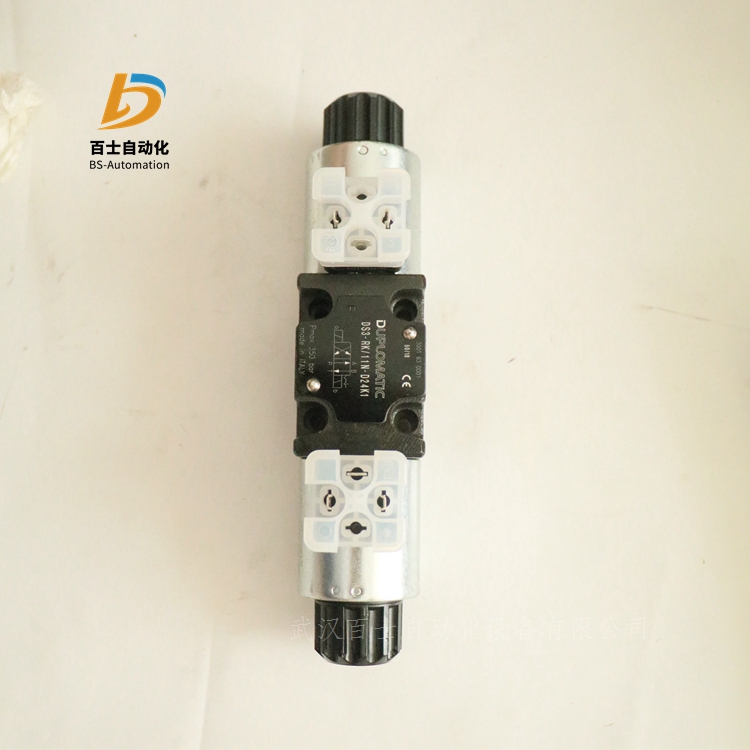

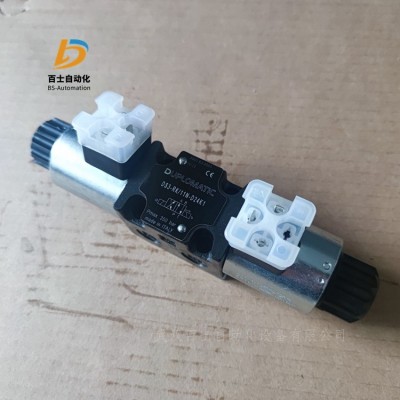

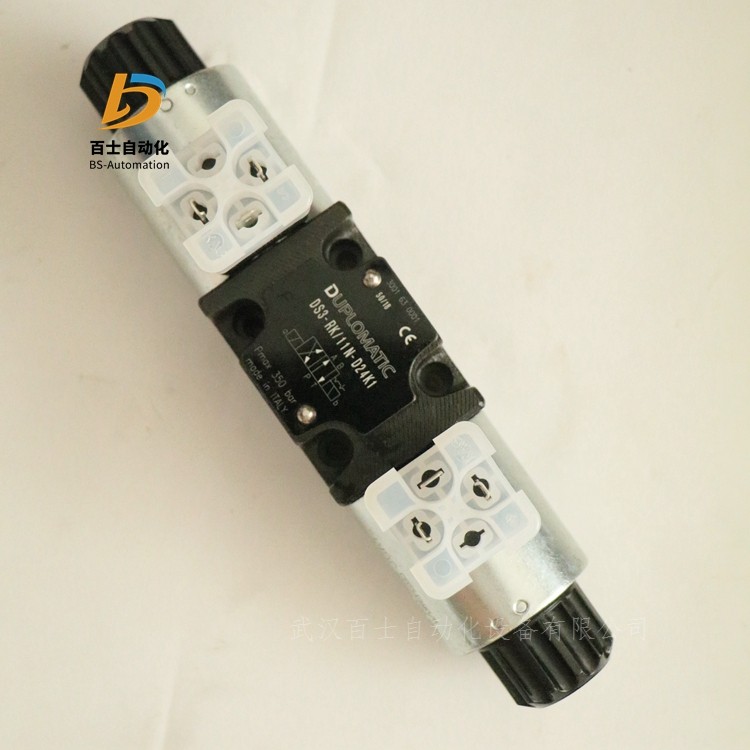

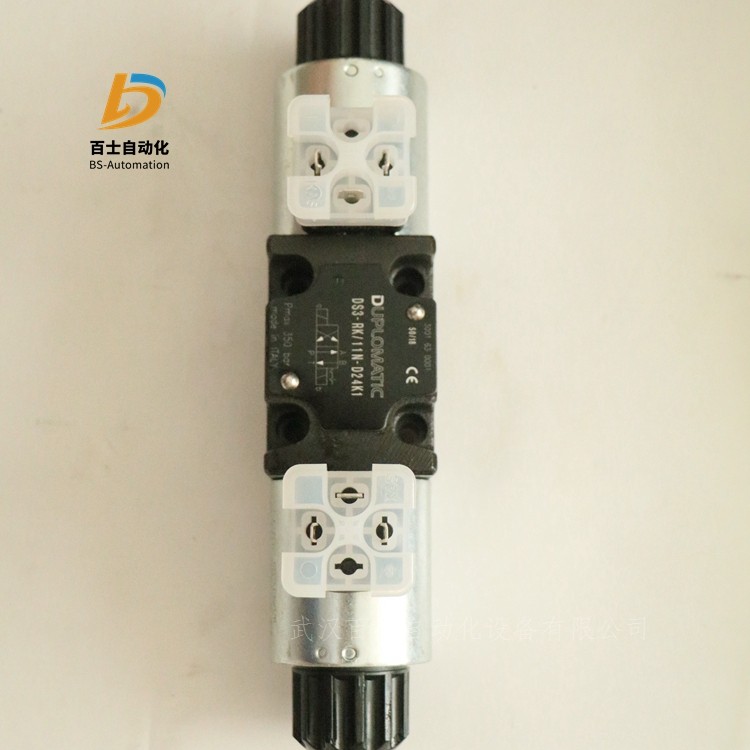

原裝正品武漢百士供應DS3-RK/11N-D24K1電磁閥 1件起售

武漢百士自動化設備有限公司

雷青

通訊地址：湖北省武漢市蔡甸區長江路505號長江楚韻1棟2單元1502室

產品簡介：

關于迪普馬

   意大利DUPLOMATIC公司自1952年進入液壓領域以來。由于不斷的追求技術創新、嚴格的質量管理和快

捷的售貨服務，從而使迪普馬成為了意大利品牌。

   意大利迪普馬公司開發的所有泵和閥標準（ISO4401、DIN、SAE等），與其他液壓品牌有著良好的互換性；

而且還能在嚴酷的環境要求。其極限溫度產品（使用溫度低達-40C，高溫達到150C），更是在環境要求嚴格

的太陽能和風能領域進行了應用。

性能參數：

意大利迪普馬DUPLOMATIC電磁閥DS3系列

板式安裝

ISO 4401-03 (CETOP 03)

高工作壓力 350 bar

大流量 100 l/min

直動式底板安裝方向控制閥，底板安裝面符合ISO 4401(CETOP RP121H) 標準。

該閥提供三通或四通設計，可分為2位和3位，并且具有各種可互換的閥芯。

閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。采用了帶有可互換線圈的濕式電磁鐵。

該閥可采用直流或者交流電磁鐵。直流電磁鐵也可采用交流供電。但需使用帶橋式整流器的插頭。

DS3直流電磁鐵閥還以可提供平穩換向類型。

直流電磁鐵閥還可以提供鋅鎳鍍層，確?？果}霧能力達600小時。

除了標準的手動應急操作之外，還可提供手柄式、推進式、保護罩式以及機械制動式等各種形式。

工作極限

不同閥芯機能的流量限制和工作壓力之間的關系。數據測量按照 ISO 6403 標準，電磁鐵工作溫度為額定溫度，

供應電壓為額定電壓90%測得。并且使用了粘度為 36 cSt的礦物液壓油，在溫度為50 °C，過濾精度符合ISO

4406:1999 等級18/16/13條件下獲取。

電磁鐵

電磁鐵通常由鐵芯和線圈兩部分組成。鐵芯以螺紋形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的銜鐵。

內部與回油管路油液接觸，保證了散熱效果。

線圈通過螺紋環固定在鐵芯上，可作360°旋轉，以適應可用的安裝空間。

直流電磁閥電流和功率消耗

表中列出了不同型號直流線圈的電流和功耗值。采用交流電（50或者 60 Hz）供電時，需通過整流電路實現，可使

用帶橋式整流的“D”型插頭。 但需要考慮功率極限的下降。

安裝

具有彈簧對中和復位的閥可在任意方向安裝； 不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。

閥可以通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的 值。如果平面

度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。

迪普馬DUPLOMATIC電磁換向閥DS5系列

板式安裝

ISO 4401-05 (CETOP 05)

高工作壓力 320 bar

大流量 150 l/min

直動式底板安裝方向控制閥，底板安裝面符合ISO 4401(CETOP RP121H) 標準。

該閥提供三通或四通設計，并且根據油口排列具有各種可互換的閥芯。

閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。采用了帶有可互換線圈的濕式電磁鐵）。

該閥可采用直流或者交流電磁鐵。直流電磁鐵也可采用交流供電。但需使用帶橋式整流器的插頭。

直流電磁換向閥DS5 可提供以下幾種特殊形式：

帶Y口底板外泄口

帶平穩換向

帶可調平穩換向

液壓油

使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。

對于HFDR 油液（磷酸酯），使用FPM 密封（代號V）。

若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。

當工作油溫高于80 °C 時，將會導致液壓油和密封過快老化與變質。

請注意保持液壓油穩定的物理和化學性能。

電磁鐵

電磁鐵通常由鐵芯和線圈兩部分組成。鐵芯以螺紋形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的

銜鐵。內與回油管路油液接觸，保證了散熱效果。

線圈通過螺紋環固定在鐵芯上，可旋轉以適應可用的安裝空間。

安裝具有彈簧對中和復位的閥可在任意方向安裝；不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。

閥可通過螺釘或者螺栓安裝在平面上。如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生

油液泄露。電氣插頭電磁閥提供時都不帶插頭。帶K1型標準電氣連接的線圈(DIN 43650)，插頭可以單獨訂購。

需要訂購的插頭訂貨型號見目錄49 000。K2和K7型的連接形式，相應的插頭不能單獨提供。

意大利迪普馬DUPLOMATIC電磁閥DL3系列

板式安裝

ISO 4401-03 (CETOP 03)

高工作壓力 280 bar

大流量 50 l/min

直動式底板安裝方向控制閥，底板安裝面符合ISO 4401-03(CETOP RP121H) 標準

緊湊型減小了電磁鐵尺寸，適用于微型動力單元，工程機械以及農業的應用。

閥體由高強度鑄鐵制造而成，閥體內鑄有寬大的流道，以減少壓力損失。采用了帶有可互換線圈的濕式電磁鐵。

該閥提供3通或者4通設計，并且根據油口位置具有各種可互換的閥芯。

該閥可采用直流或者交流電磁鐵以及各種形式的電氣連接，以滿足各種各樣的安裝要求。

直流電磁閥使用保護罩式手動應急操作，從而確保在使用K7和K8插頭時，達到IP69K 防護等級。

還可以提供鋅鎳鍍層表面處理，確?？果}霧能力達600小時。

液壓油

使用符合ISO 6743-4標準的礦物液壓油HL 或者HM 時，使用NBR 密封(代號N)。對于HFDR 油液（磷酸酯），

使用FPM 密封（代號V）。若使用其他油液，例如HFA、HFB、HFC，請咨詢我們的技術部門。

當工作油溫高于80 °C 時，將會導致液壓油和密封過快老化與變質。請注意保持液壓油穩定的物理和化學性能。

工作極限

圖中曲線反映了不同閥芯機能的流量限制和工作壓力之間的關系。。

工作極限會由于4通閥處于3通工作狀態，亦或者A口或B口封閉，或者無流量，而相應的有所降低。

數據測量按照ISO 6403 標準，電磁鐵工作溫度為額定溫度，供應電壓為額定電壓90%測得。并且使用了粘度為

36 cSt的礦物液壓油，在溫度為50 °C，過濾精度符合ISO 4406:1999 等級18/16/13條件下獲取。

電磁鐵

電磁鐵通常由鐵芯和線圈兩部分組成。鐵芯以螺紋的形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的

銜鐵。內部與回油管路油液接觸，保證了散熱效果。

線圈通過螺紋環固定在鐵芯上，可作+/- 90°旋轉，以適應可用的安裝空間。交流或者直流的同類型不同電壓的線

圈可以互換。直流電磁閥電流和功率消耗

直流電源供電時，電流消耗保持在一個穩定的常值，本質上由歐姆定律決定：V = R x I

當閥采用交流電供電，并通過外置或內置在“D” 型插頭中的整流電路實現，必須使用”R“線圈。

交流電磁閥電流和功率消耗

在交流電供電時，電磁鐵會有一個消耗較高電流值（啟動電流）的初始階段（ 大運動）；行程中，電流值減小，

直至行程結束時達到 小值（保持電流）。 表中顯示了啟動和保持階段的消耗值。

安裝

具有彈簧對中和復位的閥可在任意方向安裝； 不帶彈簧，機械定位的RK型閥必須縱向軸水平安裝。

閥可以通過螺釘或者螺栓安裝在平面上，安裝面的平面度和粗糙度等級必須等于或者高于圖中所示的值。

如果平面度或者粗糙度達不到要求的 小值，則閥和安裝面之間很容易發生油液泄露。

產品型號：

意大利迪普馬DUPLOMATIC電磁閥：

DS3-S1/11N-D24K1

DS3-S2/11N-D24K1

DS3-S3/11N-D24K1

DS3-S4/11N-D24K1

DS3-S5/11N-D24K1

DS3-S6/11N-D24K1

DS3-S7/11N-D24K1

DS3-S8/11N-D24K1

DS3-S9/11N-D24K1

DS3-S10/11N-D24K1

DS3-S11/11N-D24K1

DS3-S12/11N-D24K1

DS3-S17/11N-D24K1

DS3-S18/11N-D24K1

DS3-S19/11N-D24K1

DS3-S20/11N-D24K1

DS3-S21/11N-D24K1

DS3-S22/11N-D24K1

DS3-S23/11N-D24K1

DS3-S26/11N-D24K1

DS3-S27/11N-D24K1

DS3-S28/11N-D24K1

DS3-S29/11N-D24K1

DS3-RK/11N-D24K1

DS3-RK02/11N-D24K1

DS3-RK1/11N-D24K1

DS3-1RK/11N-D24K1

DS3-SA1/11N-D24K1

DS3-SA2/11N-D24K1

DS3-SA3/11N-D24K1

DS3-SA4/11N-D24K1

DS3-RSA1/11N-D24K1

DS3-RSA2/11N-D24K1

DS3-RSA3/11N-D24K1

DS3-RSA4/11N-D24K1

DS3-TA/11N-D24K1

DS3-TA02/11N-D24K1

DS3-TA12/11N-D24K1

DS3-TA23/11N-D24K1

DS3-23TA/11N-D24K1

DS3-TA30/11N-D24K1

DS3-TA33/11N-D24K1

DS3-SB1/11N-D24K1

DS3-SB2/11N-D24K1

DS3-SB3/11N-D24K1

DS3-SB4/11N-D24K1

DS3-RSB1/11N-D24K1

DS3-RSB2/11N-D24K1

DS3-RSB3/11N-D24K1

DS3-RSB4/11N-D24K1

DS3-TB/11N-D24K1

DS3-TB02/11N-D24K1

DS3-TB12/11N-D24K1

DS3-TB23/11N-D24K1

DS3-23TB/11N-D24K1

DS3-TB30/11N-D24K1

DS3-TB33/11N-D24K1

DS3-S1/11N-A110K1

DS3-S2/11N-A110K1

DS3-S3/11N-A110K1

DS3-S4/11N-A110K1

DS3-S5/11N-A110K1

DS3-S6/11N-A110K1

DS3-S7/11N-A110K1

DS3-S8/11N-A110K1

DS3-S9/11N-A110K1

DS3-S10/11N-A110K1

DS3-S11/11N-A110K1

DS3-S12/11N-A110K1

DS3-S17/11N-A110K1

DS3-S18/11N-A110K1

DS3-S19/11N-A110K1

DS3-S20/11N-A110K1

DS3-S21/11N-A110K1

DS3-S22/11N-A110K1

DS3-S23/11N-A110K1

DS3-S26/11N-A110K1

DS3-S27/11N-A110K1

DS3-S28/11N-A110K1

DS3-S29/11N-A110K1

DS3-RK/11N-A110K1

DS3-RK02/11N-A110K1

DS3-RK1/11N-A110K1

DS3-1RK/11N-A110K1

DS3-SA1/11N-A110K1

DS3-SA2/11N-A110K1

DS3-SA3/11N-A110K1

DS3-SA4/11N-A110K1

DS3-RSA1/11N-A110K1

DS3-RSA2/11N-A110K1

DS3-RSA3/11N-A110K1

DS3-RSA4/11N-A110K1

DS3-TA/11N-A110K1

DS3-TA02/11N-A110K1

DS3-TA12/11N-A110K1

DS3-TA23/11N-A110K1

DS3-23TA/11N-A110K1

DS3-TA30/11N-A110K1

DS3-TA33/11N-A110K1

DS3-SB1/11N-A110K1

DS3-SB2/11N-A110K1

DS3-SB3/11N-A110K1

DS3-SB4/11N-A110K1

DS3-RSB1/11N-A110K1

DS3-RSB2/11N-A110K1

DS3-RSB3/11N-A110K1

DS3-RSB4/11N-A110K1

DS3-TB/11N-A110K1

DS3-TB02/11N-A110K1

DS3-TB12/11N-A110K1

DS3-TB23/11N-A110K1

DS3-23TB/11N-A110K1

DS3-TB30/11N-A110K1

DS3-TB33/11N-A110K1

DS3-S1/11N-A230K1

DS3-S2/11N-A230K1

DS3-S3/11N-A230K1

DS3-S4/11N-A230K1

DS3-S5/11N-A230K1

DS3-S6/11N-A230K1

DS3-S7/11N-A230K1

DS3-S8/11N-A230K1

DS3-S9/11N-A230K1

DS3-S10/11N-A230K1

DS3-S11/11N-A230K1

DS3-S12/11N-A230K1

DS3-S17/11N-A230K1

DS3-S18/11N-A230K1

DS3-S19/11N-A230K1

DS3-S20/11N-A230K1

DS3-S21/11N-A230K1

DS3-S22/11N-A230K1

DS3-S23/11N-A230K1

DS3-S26/11N-A230K1

DS3-S27/11N-A230K1

DS3-S28/11N-A230K1

DS3-S29/11N-A230K1

DS3-RK/11N-A230K1

DS3-RK02/11N-A230K1

DS3-RK1/11N-A230K1

DS3-1RK/11N-A230K1

DS3-SA1/11N-A230K1

DS3-SA2/11N-A230K1

DS3-SA3/11N-A230K1

DS3-SA4/11N-A230K1

DS3-RSA1/11N-A230K1

DS3-RSA2/11N-A230K1

DS3-RSA3/11N-A230K1

DS3-RSA4/11N-A230K1

DS3-TA/11N-A230K1

DS3-TA02/11N-A230K1

DS3-TA12/11N-A230K1

DS3-TA23/11N-A230K1

DS3-23TA/11N-A230K1

DS3-TA30/11N-A230K1

DS3-TA33/11N-A230K1

DS3-SB1/11N-A230K1

DS3-SB2/11N-A230K1

DS3-SB3/11N-A230K1

DS3-SB4/11N-A230K1

DS3-RSB1/11N-A230K1

DS3-RSB2/11N-A230K1

DS3-RSB3/11N-A230K1

DS3-RSB4/11N-A230K1

DS3-TB/11N-A230K1

DS3-TB02/11N-A230K1

DS3-TB12/11N-A230K1

DS3-TB23/11N-A230K1

DS3-23TB/11N-A230K1

DS3-TB30/11N-A230K1

DS3-TB33/11N-A230K1

DS3-S1/11V-D24K1

DS3-S2/11V-D24K1

DS3-S3/11V-D24K1

DS3-S4/11V-D24K1

DS3-S5/11V-D24K1

DS3-S6/11V-D24K1

DS3-S7/11V-D24K1

DS3-S8/11V-D24K1

DS3-S9/11V-D24K1

DS3-S10/11V-D24K1

DS3-S11/11V-D24K1

DS3-S12/11V-D24K1

DS3-S17/11V-D24K1

DS3-S18/11V-D24K1

DS3-S19/11V-D24K1

DS3-S20/11V-D24K1

DS3-S21/11V-D24K1

DS3-S22/11V-D24K1

DS3-S23/11V-D24K1

DS3-S26/11V-D24K1

DS3-S27/11V-D24K1

DS3-S28/11V-D24K1

DS3-S29/11V-D24K1

DS3-RK/11V-D24K1

DS3-RK02/11V-D24K1

DS3-RK1/11V-D24K1

DS3-1RK/11V-D24K1

DS3-SA1/11V-D24K1

DS3-SA2/11V-D24K1

DS3-SA3/11V-D24K1

DS3-SA4/11V-D24K1

DS3-RSA1/11V-D24K1

DS3-RSA2/11V-D24K1

DS3-RSA3/11V-D24K1

DS3-RSA4/11V-D24K1

DS3-TA/11V-D24K1

DS3-TA02/11V-D24K1

DS3-TA12/11V-D24K1

DS3-TA23/11V-D24K1

DS3-23TA/11V-D24K1

DS3-TA30/11V-D24K1

DS3-TA33/11V-D24K1

DS3-SB1/11V-D24K1

DS3-SB2/11V-D24K1

DS3-SB3/11V-D24K1

DS3-SB4/11V-D24K1

DS3-RSB1/11V-D24K1

DS3-RSB2/11V-D24K1

DS3-RSB3/11V-D24K1

DS3-RSB4/11V-D24K1

DS3-TB/11V-D24K1

DS3-TB02/11V-D24K1

DS3-TB12/11V-D24K1

DS3-TB23/11V-D24K1

DS3-23TB/11V-D24K1

DS3-TB30/11V-D24K1

DS3-TB33/11V-D24K1

DS3-S1/11V-D24K7

DS3-S2/11V-D24K7

DS3-S3/11V-D24K7

DS3-S4/11V-D24K7

DS3-S5/11V-D24K7

DS3-S6/11V-D24K7

DS3-S7/11V-D24K7

DS3-S8/11V-D24K7

DS3-S9/11V-D24K7

DS3-S10/11V-D24K7

DS3-S11/11V-D24K7

DS3-S12/11V-D24K7

DS3-S17/11V-D24K7

DS3-S18/11V-D24K7

DS3-S19/11V-D24K7

DS3-S20/11V-D24K7

DS3-S21/11V-D24K7

DS3-S22/11V-D24K7

DS3-S23/11V-D24K7

DS3-S26/11V-D24K7

DS3-S27/11V-D24K7

DS3-S28/11V-D24K7

DS3-S29/11V-D24K7

DS3-RK/11V-D24K7

DS3-RK02/11V-D24K7

DS3-RK1/11V-D24K7

DS3-1RK/11V-D24K7

DS3-SA1/11V-D24K7

DS3-SA2/11V-D24K7

DS3-SA3/11V-D24K7

DS3-SA4/11V-D24K7

DS3-RSA1/11V-D24K7

DS3-RSA2/11V-D24K7

DS3-RSA3/11V-D24K7

DS3-RSA4/11V-D24K7

DS3-TA/11V-D24K7

DS3-TA02/11V-D24K7

DS3-TA12/11V-D24K7

DS3-TA23/11V-D24K7

DS3-23TA/11V-D24K7

DS3-TA30/11V-D24K7

DS3-TA33/11V-D24K7

DS3-SB1/11V-D24K7

DS3-SB2/11V-D24K7

DS3-SB3/11V-D24K7

DS3-SB4/11V-D24K7

DS3-RSB1/11V-D24K7

DS3-RSB2/11V-D24K7

DS3-RSB3/11V-D24K7

DS3-RSB4/11V-D24K7

DS3-TB/11V-D24K7

DS3-TB02/11V-D24K7

DS3-TB12/11V-D24K7

DS3-TB23/11V-D24K7

DS3-23TB/11V-D24K7

DS3-TB30/11V-D24K7

DS3-TB33/11V-D24K7

DS3-S1/11N-D220K1

DS3-S2/11N-D220K1

DS3-S3/11N-D220K1

DS3-S4/11N-D220K1

DS3-S5/11N-D220K1

DS3-S6/11N-D220K1

DS3-S7/11N-D220K1

DS3-S8/11N-D220K1

DS3-S9/11N-D220K1

DS3-S10/11N-D220K1

DS3-S11/11N-D220K1

DS3-S12/11N-D220K1

DS3-S17/11N-D220K1

DS3-S18/11N-D220K1

DS3-S19/11N-D220K1

DS3-S20/11N-D220K1

DS3-S21/11N-D220K1

DS3-S22/11N-D220K1

DS3-S23/11N-D220K1

DS3-S26/11N-D220K1

DS3-S27/11N-D220K1

DS3-S28/11N-D220K1

DS3-S29/11N-D220K1

DS3-RK/11N-D220K1

DS3-RK02/11N-D220K1

DS3-RK1/11N-D220K1

DS3-1RK/11N-D220K1

DS3-SA1/11N-D220K1

DS3-SA2/11N-D220K1

DS3-SA3/11N-D220K1

DS3-SA4/11N-D220K1

DS3-RSA1/11N-D220K1

DS3-RSA2/11N-D220K1

DS3-RSA3/11N-D220K1

DS3-RSA4/11N-D220K1

DS3-TA/11N-D220K1

DS3-TA02/11N-D220K1

DS3-TA12/11N-D220K1

DS3-TA23/11N-D220K1

DS3-23TA/11N-D220K1

DS3-TA30/11N-D220K1

DS3-TA33/11N-D220K1

DS3-SB1/11N-D220K1

DS3-SB2/11N-D220K1

DS3-SB3/11N-D220K1

DS3-SB4/11N-D220K1

DS3-RSB1/11N-D220K1

DS3-RSB2/11N-D220K1

DS3-RSB3/11N-D220K1

DS3-RSB4/11N-D220K1

DS3-TB/11N-D220K1

DS3-TB02/11N-D220K1

DS3-TB12/11N-D220K1

DS3-TB23/11N-D220K1

DS3-23TB/11N-D220K1

DS3-TB30/11N-D220K1

DS3-TB33/11N-D220K1
