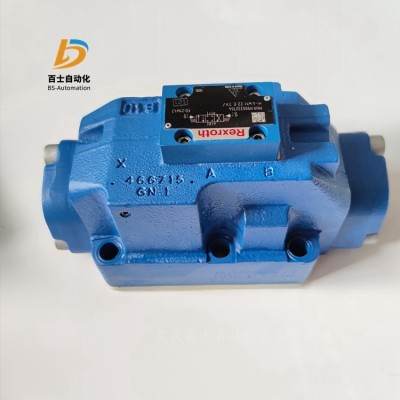

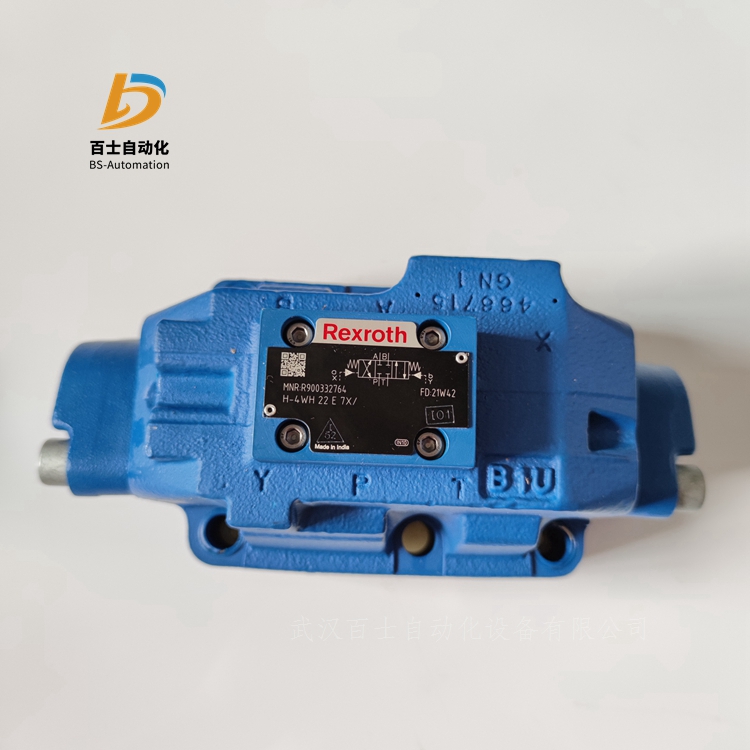

R900332764 H-4WH22E7X/ 德國進口REXROTH液壓換向閥

武漢百士自動化設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品現

貨供應，歡迎新老客戶詢價采購！

產品簡介：

力士樂REXROTH帶液壓或電動液壓啟動的先導式方向滑閥

WH, WEH

規格 10 … 32

組件系列 4X, 7X, 6X

大工作壓力 350 bar

大流量 1100 l/min

三位四通、二位四通或二位三通型號

操作類型（內部或外部先導控制）：

– 電液（型號 WEH）

– 液壓（型號 WH）

用于底板安裝

油口安裝面符合 ISO 4401

彈簧或液壓對中，彈簧端位置或液壓端位置

濕式插腳的直流或交流線圈，可選

電氣連接作為單個或?qū)χ羞B接

可選型號：

-手動應急操作

-切換時間調整

-主閥通道 P 中的預載閥

-行程設置和/或閥芯位置監測

型號 WEH

WEH 是帶電液驅動的方向滑閥。該閥控制流動的開始、停止和方向。該方向閥的基本構成為帶殼體的主閥、主控制閥芯、一個或

兩個復位彈簧 和以及帶有一個或兩個電磁鐵 "a"和/或 "b"的先導控制閥。

液壓系統必須正確通風，以確保能夠發揮正常功能。

閥門帶3個開關位置時，主閥中的主控制閥芯 通過兩個彈簧保持在零位置或初始位置，閥門帶2個開關位置時，通過建壓或彈簧將

其保持在零位置或初始位置。在初始位置，兩個彈簧腔和通過先導控制閥 在卸壓狀態下連接到油箱。通過控制油路對先導控制閥

進行先導供油。供油可通過內部或外部進行（外部供油通過油口 X 實現）。對先導控制閥進行操作時（例如通過電磁鐵 "a"），先

導控制閥芯會移動至左側，從而對彈簧腔進行先導加壓。彈簧腔保持卸壓狀態。先導壓力作用于主控制閥芯 的左側并使其克服彈簧

 力移動。這樣就會使主閥中的油口P與B相連接，油口A與T相連接。

電磁鐵關閉時，先導控制閥芯復位至初始位置（脈沖閥芯除外）。彈簧腔卸載至油箱。先導油回油可以（通過通道 T）內部實現或

（通過通道 Y）外部實現。可選手動應急操作可在線圈不通電的情況下移動先導控制閥芯。

注意：

彈簧腔和中的復位彈簧和即使在垂直閥位置時也可在無先導壓力的情況下將主控制閥芯 保持在中心位置。

由于設計原理方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用時間的增加而增加。

型號 WH

閥類型 WH 是帶液壓操作的方向滑閥。該閥控制流動的開始、停止和方向。該方向閥的基本構成為閥體、主控制閥芯、閥中用于

彈簧復位和彈簧對中的一個或兩個復位彈簧 和以及配流閥板。

主控制閥芯 直接由建壓驅動。主控制閥芯 通過彈簧或建壓保持在零位置或初始位置。先導油供油和回油均在外部實現（請參閱先

導油供油）。

帶有控制閥芯彈簧對中的三位四通方向閥

在此型號中，主控制閥芯 通過復位彈簧 和保持在零位置。和兩個彈簧腔通過配流閥板 連接到油口 X 和 Y。

主控制閥芯 的兩個前側先導壓力中，在加載其中一個先導壓力的情況下，閥芯將移動到切換位置。在閥門中，所需的油口將以此

方式連接。加壓控制閥芯區域卸壓時，相對側上的彈簧會將閥芯推回到零位置或初始位置。

型號 WEH…H

帶有主控制閥芯壓力對中的三位四通方向閥

主閥中的主控制閥芯 通過兩個前表面的建壓保持在零位置。一個對中襯套置于殼體上并固定控制閥芯位置。通過一個前表面的卸

壓，主控制閥芯 將移動到切換位置。

卸載的控制閥芯端面通過先導控制閥將回流的先導油排到通道 Y（外部）。

注意：

在此型號中，彈簧 和沒有復位功能。在已卸壓條件下，水平安裝的彈簧會使主控制閥芯 保持在中心位置。

型號 WH…

先導油通過通道 X 和 Y 實現 外部 供油和回油。

型號 WEH...

先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。

先導油通過通道 Y 流入油箱實現 外部 回油。

型號 WEH…E…

先導油通過主閥的通道 P 實現 內部 供油。

先導油通過通道 Y 流入油箱實現 外部 回油。在底板中，油口 X 為關閉狀態。

型號 WEH...ET...

先導油通過主閥的通道 P 實現 內部 供油。

先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 X 和 Y 為關閉狀態。

型號 WEH...T...

先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。

先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 Y 為關閉狀態。

節流插件

如果要限制先導控制閥通道 P 中的先導油供油，則需要使用節流插件。節流插件插入到先導控制閥的通道 P 中。注意：

先導油供油修改只能由經過授權的專業人員執行或返廠執行.

先導油 外部供油 X 或回油 Y：

必須遵守先導控制閥大允許工作參數.

大先導壓力：請遵守技術數據的要求.

先導油供油 內部 （型號“ET”和“E”）：

小先導壓力：請遵守技術數據的要求.

為避免出現異常高壓峰值，必須在先導控制閥的油口 P 提供 “B10”節流插件 。

與型號“H”連接時，也需要 減壓閥“D3”。

德國力士樂REXROTH液壓換向閥訂貨號和型號：

力士樂REXROTH定向滑閥，先導操作，液壓驅動H-.WH

R901426286 H-3WH16HA3-7X/

R900246899 H-4WH10C4X/

R900738780 H-4WH10C4X/S2

R900528376 H-4WH10D4X/

R900521539 H-4WH10D4X//V

R900547383 H-4WH10D4X/J/T08VSO545

R900549770 H-4WH10E49-4X//V

R900512094 H-4WH10E4X/

R901077671 H-4WH10E4X//ZV

R901232464 H-4WH10E4X/S2

R900534845 H-4WH10G4X/

R900575340 H-4WH10G4X//V

R901077679 H-4WH10G4X//ZV

R900900839 H-4WH10G4X/QABG24

R900908027 H-4WH10G4X/QMABG24

R900534847 H-4WH10H4X/

R901077670 H-4WH10H4X//ZV

R900599089 H-4WH10HC4X//V

R900941397 H-4WH10HD4X/

R900534846 H-4WH10J4X/

R901077677 H-4WH10J4X//ZV

R901351939 H-4WH10K4X/

R900566847 H-4WH10M4X/

R901125325 H-4WH10R4X/

R901220320 H-4WH10R4X//V

R901152932 H-4WH10R4X//ZV

R900907246 H-4WH10T4X/

R901037628 H-4WH10T4X//V

R900508622 H-4WH10U4X/

R901425598 H-4WH10W4X//ZV

R900513847 H-4WH10Y4X/

R900539589 H-4WH10Y4X//V

R901077680 H-4WH10Y4X//ZV

R901096134 H-4WH10Z4X//V

R900424832 H-4WH16C30-6X/QAG24

R900489963 H-4WH16C6X/

R900492032 H-4WH16C6X//V

R900353279 H-4WH16C6X/QAG24SO518

R900522312 H-4WH16C6X/S2/V

R900560707 H-4WH16C6X/SO450

R900353405 H-4WH16C6X/SO542

R900923978 H-4WH16C7X/

R900491090 H-4WH16D6X/

R900493861 H-4WH16D6X//22

R900378061 H-4WH16D6X//MT

R900925637 H-4WH16D7X/

R900439395 H-4WH16E39-6X/

R900487041 H-4WH16E6X/

R900498379 H-4WH16E6X//10

R900495262 H-4WH16E6X//12

R900338481 H-4WH16E6X//22

R900336117 H-4WH16E6X//V

R900582657 H-4WH16E6X/S2

R900560183 H-4WH16E6X/SO12

R900548050 H-4WH16E6X/SO553

R900450051 H-4WH16E6X/SO680

R900331401 H-4WH16E6X/SO8

R900925638 H-4WH16E7X/

R901248515 H-4WH16E7X//10

R901072638 H-4WH16E7X//V

R901077552 H-4WH16E7X//Z

R900716640 H-4WH16E7X/MIL02

R900492637 H-4WH16F6X/

R900495951 H-4WH16G6X/

R900331293 H-4WH16G6X//11

R900496145 H-4WH16G6X//12

R900351617 H-4WH16G6X//22

R900562165 H-4WH16G6X//V

R900335199 H-4WH16G6X//VSO450

R900908028 H-4WH16G6X/QMABG24

R900467959 H-4WH16G6X/S2/V

R900380733 H-4WH16G6X/SO450

R900925640 H-4WH16G7X/

R901077688 H-4WH16G7X//Z

R900944460 H-4WH16G7X/QMABG24

R901079824 H-4WH16G7X/S2

R900419772 H-4WH16H6X/

R901070926 H-4WH16H7X/

R901231792 H-4WH16H7X//Z

R900499080 H-4WH16HC6X/

R900503026 H-4WH16HC6X//V

R900923979 H-4WH16HC7X//V

R901179550 H-4WH16HC7X//ZVSO871

R900351583 H-4WH16HD6X//13

R900569838 H-4WH16HD6X//MT

R900473684 H-4WH16HD6X//P4,5

R900949597 H-4WH16HD7X/

R901175984 H-4WH16HD7X//ZV

R900536636 H-4WH16HE6X/

R900495617 H-4WH16HF6X/

R900432814 H-4WH16HG6X/

R900498380 H-4WH16HJ6X/

R900732849 H-4WH16HJ7X/

R901410577 H-4WH16HJ7X/S

R900333814 H-4WH16HM6X/

R901055638 H-4WH16HM7X/

R900509676 H-4WH16HZ6X/

R901090634 H-4WH16HZ7X/

R900342609 H-4WH16J6X/

R900387712 H-4WH16J6X//10

R900532019 H-4WH16J6X/S

R900925644 H-4WH16J7X/

R901077689 H-4WH16J7X//Z

R901110869 H-4WH16J7X/S

R900474871 H-4WH16K6X/

R900486919 H-4WH16L6X/

R900582400 H-4WH16M6X/

R900523155 H-4WH16M6X//P7,0

R900943695 H-4WH16Q7X/

R900444645 H-4WH16R6X/S

R901157904 H-4WH16R7X//ZV

R900529302 H-4WH16S6X/S2

R900492638 H-4WH16T6X/

R900527431 H-4WH16T6X/S2

R900617278 H-4WH16T7X/S2

R900377461 H-4WH16U6X/

R900590079 H-4WH16U6X//25

R900955928 H-4WH16U7X/

R900339034 H-4WH16V6X/

R900532703 H-4WH16W52-6X/Q0G24/VSO6

R900518338 H-4WH16W52-6X/QAG24/VSO6

R900911922 H-4WH16W52-6X/QM0G24/VSO6

R900350930 H-4WH16W6X/

R900331655 H-4WH16Y6X/

R900519140 H-4WH16Y6X//T10

R900394813 H-4WH16Y6X/J/T10

R900925646 H-4WH16Y7X/

R901210042 H-4WH16Y7X//ZV

R900405847 H-4WH16Z6X/SSO484

R900594943 H-4WH16Z6X/SO542

R900713008 H-4WH16Z7X/MIL02

R900484972 H-4WH22C7X/

R901241812 H-4WH22C7X//V

R978006614 H-4WH22C7X/MTSO43A-1718

R900504282 H-4WH22C7X/QAG24

R900504767 H-4WH22C7X/QAG24/V

R901136825 H-4WH22C7X/QMAG24/V

R900594040 H-4WH22C7X/S2

R900734648 H-4WH22C7X/S2QMAG24

R900379746 H-4WH22D7X/

R900365962 H-4WH22D7X/QAG24/V

R901384631 H-4WH22D7X/QMABG24

R901072175 H-4WH22D7X/QMAG24/V

R900900365 H-4WH22D7X/S

R900456547 H-4WH22E120-7X//T10SO630

R900415639 H-4WH22E43-7X//T13SO630

R900332764 H-4WH22E7X/

R900394818 H-4WH22E7X//T13SO630

R900394820 H-4WH22E7X//T13SO631

R900434043 H-4WH22E7X/SO668

R900332083 H-4WH22G7X/

R900445549 H-4WH22G7X//12

R900445171 H-4WH22G7X//12SO6

R900375379 H-4WH22G7X//25

R900713997 H-4WH22GA7X/

R900332248 H-4WH22H7X/

R900443315 H-4WH22H7X/S2

R900489964 H-4WH22H7X/SO181

R900387146 H-4WH22H7X/SO233

R900354104 H-4WH22HC7X/

R900737004 H-4WH22HD7X/

R900348208 H-4WH22HD7X/SO370

R900351613 H-4WH22J7X/

R900484180 H-4WH22J7X//V

R900532020 H-4WH22J7X/S

R900761838 H-4WH22J7X/S2

R900575543 H-4WH22R7X/

R901215170 H-4WH22U7X//10

R900532972 H-4WH22W52-7X/Q0G24/VSO6

R900507975 H-4WH22W52-7X/QAG24SO6

R900518339 H-4WH22W52-7X/QAG24/VSO6

R900739782 H-4WH22EA7X/

R900491772 H-4WH25C6X/

R900511168 H-4WH25C6X//N15SO540

R900448043 H-4WH25C6X//V

R900357464 H-4WH25C6X/QAG24SO518

R901174243 H-4WH25D30-6X/QMABG24

R900413673 H-4WH25D6X/

R900396104 H-4WH25D6X//22

R900405496 H-4WH25D6X//T16V

R901384742 H-4WH25D6X//V

R900388146 H-4WH25D6X/QAG24SO518

R901188644 H-4WH25D6X/QMAG24

R901171971 H-4WH25D6X/QMBG24

R900769793 H-4WH25D6X/S2/V

R900457488 H-4WH25E119-6X//T10SO630

R900413674 H-4WH25E6X/

R900413674 H-4WH25E68/

R900463745 H-4WH25E6X//10

R978917854 H-4WH25E6X//11

R900494998 H-4WH25E6X//V

R900452651 H-4WH25E6X//VSO82

R900512608 H-4WH25E6X/Q0BG24SO722

R901140075 H-4WH25E6X/QM0G24

R900929455 H-4WH25E6X/QM0G24SO12

R978016436 H-4WH25E6X/S

R901181743 H-4WH25E6X/S/V

R900594391 H-4WH25E6X/S2

R901344667 H-4WH25E6X/S2/V

R901344549 H-4WH25E6X/S2QMABG24

R900454020 H-4WH25E6X/SO668

R900977386 H-4WH25E6X/U

R900763604 H-4WH25EA6X/S2

R900371233 H-4WH25F6X/

R900411647 H-4WH25G6X/

R900330658 H-4WH25G6X//10

R900532410 H-4WH25G6X//14

R901072458 H-4WH25G6X//V

R978853760 H-4WH25G6X//V

R900590957 H-4WH25G6X/J

R901253290 H-4WH25G6X/QMAG24

R901413531 H-4WH25G6X/QMBG24

R901072341 H-4WH25G6X/S

R900597545 H-4WH25G6X/S/11

R900406211 H-4WH25G6X/SO82

R900413671 H-4WH25H6X/

R900494864 H-4WH25H6X/SO233

R900497883 H-4WH25H6X//10

R901072360 H-4WH25H6X//V

R900511444 H-4WH25H6X/S

R900551595 H-4WH25H6X/S2

R900394314 H-4WH25HC6X/

R901420532 H-4WH25HC6X//V

R900409328 H-4WH25HD6X/

R901294490 H-4WH25HD6X//10

R900936885 H-4WH25HD6X//11

R978858675 H-4WH25HD6X//V

R901086875 H-4WH25HD6X/S2

R900379898 H-4WH25HD6X/SO58

R900333741 H-4WH25HE6X/

R901242327 H-4WH25HF6X/

R900772056 H-4WH25HG6X/

R900945201 H-4WH25HH6X/

R900578951 H-4WH25HH6X//P4,5

R900417050 H-4WH25HJ6X/

R900421237 H-4WH25HJ6X//V

R901007342 H-4WH25HK6X/

R900472138 H-4WH25HM6X/S

R900445645 H-4WH25HT6X/S2

R901275247 H-4WH25HV6X/

R900574627 H-4WH25HW6X/

R900529912 H-4WH25HZ10-6X/SO581

R900904874 H-4WH25HZ6X/

R900430325 H-4WH25HZ6X/S

R900470033 H-4WH25J2-6X/SO495

R900392415 H-4WH25J24-6X/

R900412439 H-4WH25J6X/

R900349373 H-4WH25J6X//11

R900343154 H-4WH25J6X//12

R900379924 H-4WH25J6X//18

R900385492 H-4WH25J6X//V

R901344668 H-4WH25J6X/S/V

R900904228 H-4WH25J6X/S2

R900371808 H-4WH25L6X/

R901374476 H-4WH25L6X//11

R978030313 H-4WH25M6X/

R900700920 H-4WH25Q6X/

R901090327 H-4WH25Q6X//V

R901338387 H-4WH25Q6X/S2/10

R900487378 H-4WH25R6X/

R900535497 H-4WH25R6X//12

R900933010 H-4WH25T6X/

R900332491 H-4WH25T6X//10

R900451357 H-4WH25T6X/S2/V

R900468827 H-4WH25U25-6X/

R900522347 H-4WH25U6X/

R900529683 H-4WH25W52-6X/QAG24/VSO6

R900571739 H-4WH25Y6X/

R900491294 H-4WH25Y6X//15

R900486974 H-4WH25Y6X//19

R900733616 H-4WH25Y6X//V

R900343679 H-4WH25Z6X/

R900937263 H-4WH25Z6X/S2QMBG24

R900419941 H-4WH32C6X/

R900449255 H-4WH32C6X//18

R900427419 H-4WH32D6X/

R901283903 H-4WH32D6X/S

R900419024 H-4WH32E6X/

R900463746 H-4WH32E6X//10

R900940483 H-4WH32E6X/JS

R900723101 H-4WH32E6X/S2

R900378630 H-4WH32F6X/

R901418578 H-4WH32G51-6X/

R900498351 H-4WH32G6X/

R900498378 H-4WH32G6X//22

R900355513 H-4WH32G6X//V

R900432032 H-4WH32G6X/S

R901224083 H-4WH32G6X/S2/V

R900418102 H-4WH32H6X/

R900432031 H-4WH32H6X/S

R900332669 H-4WH32HC6X/

R900485647 H-4WH32HD6X/

R900786340 H-4WH32HE6X/S

R900967823 H-4WH32HH6X/

R900498381 H-4WH32HJ6X/

R901190682 H-4WH32HT6X//V

R900365025 H-4WH32J6X/

R901368346 H-4WH32J6X//V

R900501628 H-4WH32L2-6X/SO170

R900501627 H-4WH32L5-6X/SO170

R900352568 H-4WH32L6X/

R900338981 H-4WH32M6X/

R900494793 H-4WH32Q6X//10

R900777288 H-4WH32Q6X/S/10

R900358250 H-4WH32R6X/

R900378628 H-4WH32T6X/

R900907841 H-4WH32W6X/

R900567043 H-4WH32X155-6X//47SO742

R900567042 H-4WH32X156-6X//47SO741

R900342300 H-4WH32Y6X/

R900343678 H-4WH32Z6X/

R978916302 H-4WH16E7X/S2

R978016004 H-4WH16G7X/V

R978901772 H-4WH16H7X/

R978910372 H-4WH16HZ7X/

R978916303 H-4WH16Y7X/S2

R978012323 H-4WH22C7X/MTSO43A-1718-1

R978850719 H-4WH22C7X/VSO43A-557

R978916304 H-4WH22E7X/S2

R978917928 H-4WH22G7X/V

R978917093 H-4WH22HZ7X/

R978917896 H-4WH25E6X/SO43A-1706

R978903745 H-4WH25HQ6X/S2

R978007105 H-4WH25J6X/10/V

R978915333 H-4WH25J6X/S

R978915096 H-4WH25R6X/SO43A-1669

R978910303 H-4WH32C1-6X/V

R978004611 H-4WH32D6X/MTSO221

R978907388 H-4WH32D6X/V

R978028591 H-4WH32HZ6X/
