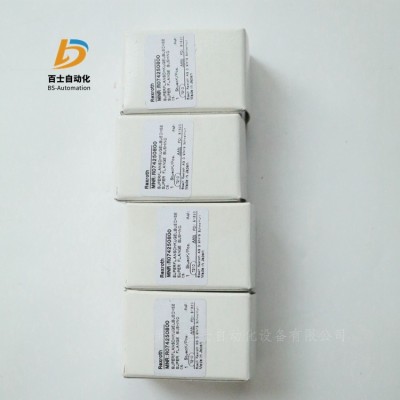

全新原裝力士樂R074250800標準線性襯套，導套

武漢百士自動化設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品

現貨供應，歡迎新老客戶詢價采購！

產品簡介：

力士樂REXROTH標準滾珠導套，中型法蘭式，常規，R0742

KBMM-..-DD

堅固耐用全金屬款式帶鋼保持架，用于惡劣條件和強污染場合

很多空腔作為潤滑劑的儲藏空間用于長的潤滑間隔或壽命期內潤滑。

用于木材加工、鑄造廠、水泥廠

空腔也能容納可能侵入的臟物，因此，能防止由此而引起的滾珠導套的抱軸。

內裝式密封圈

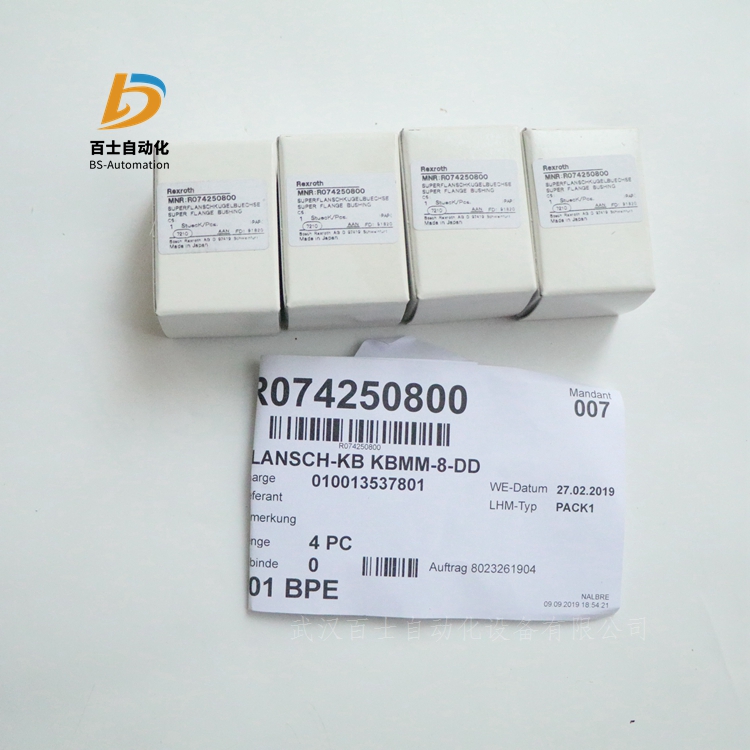

R074250800法蘭式滾珠導套 KBMM-8-DD

淬火和磨削的耐腐蝕套筒

聚甲醛導向架

滾動軸承鋼制造的滾珠

載荷方向對閉式滾珠導套額定載荷的影響

必須根據安裝在“小”或“大”位置選擇所列示的額定載荷，并且應將其作為計算的基礎。如果明確定義了負載方向并且可以將

滾珠導套安裝在“大”位置上，則可以使用額定載荷 Cmax (額定動載荷)和 C0max （額定靜載荷）。如果無法定向安裝或者不

能定義負載方向，則以小的額定載荷為基準。

安裝尺寸/互換性

標準滾珠導套與滾珠導套具有相同的安裝尺寸。因此，它們之間具有互換性，但是請注意固定，徑向間隙，額定載荷和潤滑。

密封

標準滾珠導套從軸徑 5 起可以帶密封圈供貨。軸徑 20 至 80 的開式標準滾珠導套也可以全密封式 (帶有縱向密封條) 供貨 (摩擦較

大)。

REXROTH力士樂RSHP 滾珠滑塊 FLS，標準，鋼質

R1853…2.

扭矩容量高

所有四個主負載方向上的高額定載荷相同

通過滾珠滑塊中心額外的兩個安裝螺絲孔，提升了各個方向上負載時的剛度

可互換性不受限

所有款式的導軌都可與各種款式的滾珠滑塊隨意組合

R18536232X滾珠滑塊 RWD-065-FLS-C2-H-2

配件可直接連接到滾珠滑塊端部

各側都配有潤滑口，大程度地方便維護

創新型通道設計，低潤滑量

由于滾珠循環和導向都進行了優化，所以運行順暢

滾珠滑塊的配件可從上面和下面安裝

進一步優化的入口區幾何結構，以及每個軌道內大量的滾子，大程度地減少了彈性撓度的變化，并能達到的行程精度

滾珠滑塊從其心軸上輕輕滑下，直接滑到軌道上

根據標準，內裝了全面密封

規格 25 和 65

預緊載荷等級 C1 至 C5

帶墊圈 DS、SS 或 AS 的型號

RSHP 滾珠滑塊適合所有典型的應用，以及特殊的安裝、環境和運行條件，因此無需其它的特殊設計。

基于預緊載荷和精度等級的推薦組合

對于預緊載荷 C2 的建議：精度等級 H 和 P

對于預緊載荷 C3 的建議：精度等級 P、SP、GP 和 UP

力士樂REXROTH緊湊型滾珠導套，常規，R0658

KBC-..

適用于通用要求的，價格便宜的滾珠導套

外形尺寸小，特別適用于緊湊型設計

淬硬的鋼扇形架滾道與滾珠形狀一致，具有高額定動載荷和長壽命。

高運行速度（5 m/s）

內裝式密封圈，前置式密封圈，或者不帶密封圈

R065821640集成式滾珠導套 KBC-16-DD

帶常規徑向間隙

未涂脂

安裝簡單：壓入即可 — 不需附加的固定

很多空腔作為潤滑劑的儲藏空間用于長的潤滑間隔或壽命期內潤滑。

空腔也能容納可能侵入的臟物，因此，能防止由此而引起的滾珠導套的抱軸。

集成的金屬支撐環具有約0.1 mm外徑過盈尺寸（軸直徑 12 至 50之間），用于在軸承座內孔的緊固

安裝

滾珠導套用一個壓入芯棒安裝。在滾珠導套安裝時，如果在開始進入安裝孔時出現輕微的棱邊擠壓現象，在接下來的繼續壓入過

程中，會自動調整到正確位置。不必將滾珠導套拉回和重新調整。

固定

軸直徑 8 和 10：塑料外套以過盈尺寸制造。在有振動及高加速度的情況下，安裝時需要加附加的固定。軸徑從  12 開始：金屬支

承環外徑以過盈尺寸制造。不需額外固定（孔長 ≥  C）。

潤滑

滾珠導套未潤滑。投入運行前潤滑滾珠導套。壽命數據以潤滑和補充潤滑的滾珠導套為基礎。
