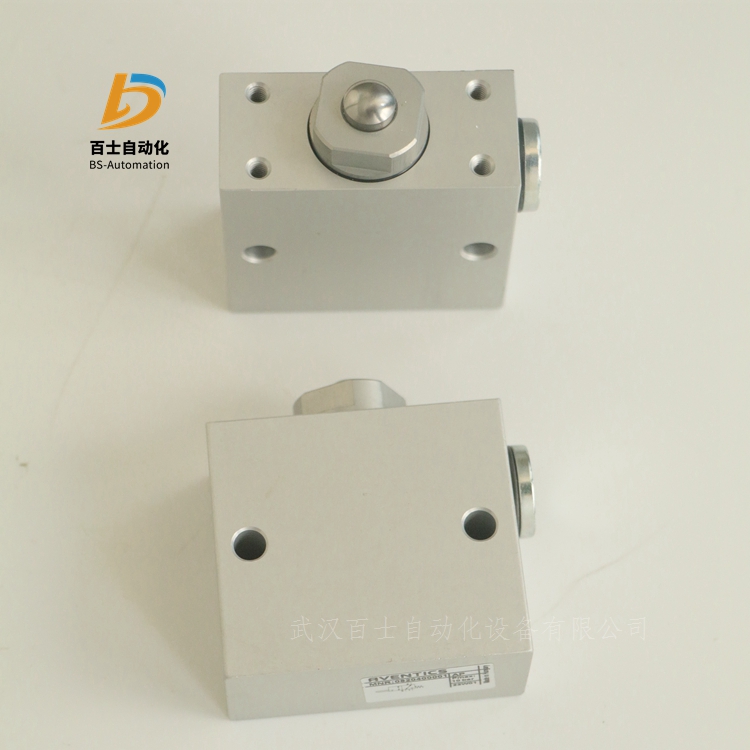

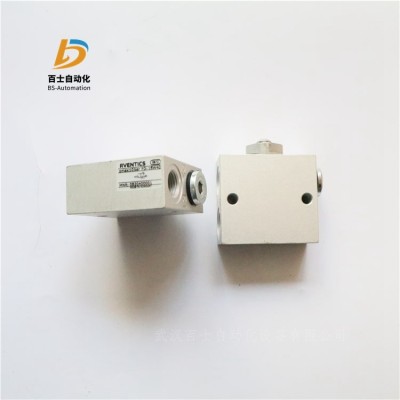

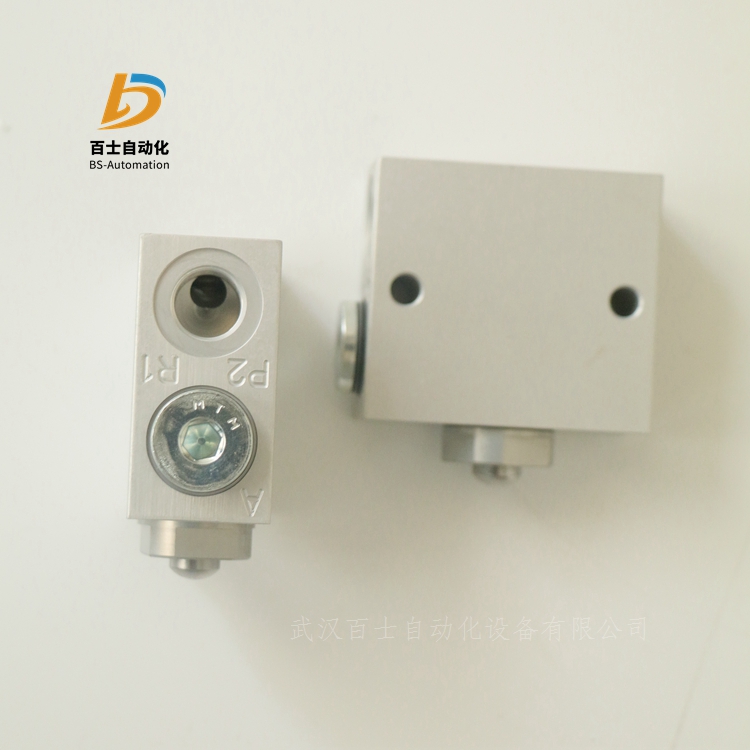

0820400001安沃馳AVENTICS機械閥 質保一年

武漢百士自動化設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品

現貨供應，歡迎新老客戶詢價采購！

產品簡介：

AVENTICS安沃馳是氣動元件、系統以及客戶定制解決方案供應商。作為一家氣動工程公司，可以為客戶

提供工業自動化領域的各種產品及服務，此外我們還專注于商用車、食品飲料、軌道交通、生命科學、能

源以及船舶等核心行業。通過集成電子技術，使用創新材料，引領設備安全及物聯網等新行業發展趨勢，

AVENTICS安沃馳成為了提供智能易用型解決方案。

擁有超過150年氣動行業經驗的AVENTICS安沃馳，在全球共有2000余名員工。除了位于德國(Laatzen)，

法國(Bonneville)，匈牙利 (Eger)，美國 (Lexington)，以及中國常州的5大生產基地，AVENTICS安沃馳在

全球超過90個和地區設有銷售機構或授權代理商。AVENTICS安沃馳集團還獲得了多個全球認證，包括

ISO 9001和ISO/TS 16949質量體系認證，ISO 50001能效管理認證，以及ISO 14001環保認證。

性能參數：

安沃馳AVENTICS二位三通換向閥, 系列 AP-0820400001

換向原理 3/2

結構特點 提動閥

 沖桿

外殼 鋁材

密封件材料 丙烯樹膠

額定流量Qn 550 l/min

壓縮空氣 接口 人口 G 1/4

壓縮空氣 接口 出口 G 1/4

壓縮空氣接口型號 內螺紋

操作 機械式

結構特點  提動閥

操作  機械式

換向原理  3/2

額定流量Qn  550 l/min

工作壓力范圍  0 ... 10 bar

低 / 高環境溫度  -30 ... 80 °C

介質溫度范圍  -30 ... 80 °C

介質  壓縮空氣

顆粒大小 max.  5 μm

壓縮空氣中的含油量  0 ... 5 mg/m3

這僅是一個配置例子，實際供貨產品可能與圖片有所不同

在 6 bar 時以 1 m 的間距測量聲壓級

安沃馳AVENTICS二位五通換向閥, 系列 HF02-LG-0820056052

操作元件 單線圈

復位型 帶彈簧復位

換向原理 5/2

結構特點 滑閥，正重疊

外殼 聚酰胺

密封件材料 丙烯樹膠,氫化-丙烯腈-樹膠

 UR (Underwriters Laboratories)

防護等級 IP65

額定流量Qn 1400 l/min

工作電壓DC 24 V

用于系列 HF02-LG,CL03

操作 電子

結構特點  滑閥，正重疊

操作  電子

先導  外部的, 內部

密封原理  軟密封

組合原理（閉鎖原理）  單重底板原理

合格證書  UR (Underwriters Laboratories)

工作壓力范圍  -0,9 ... 10 bar

控制壓力 小/大  2,5 ... 10 bar

低 / 高環境溫度  0 ... 50 °C

介質溫度范圍  0 ... 50 °C

介質  壓縮空氣

顆粒大小 max.  5 μm

壓縮空氣中的含油量  0 ... 5 mg/m3

額定流量Qn  1400 l/min

先導排氣  帶先導集中排氣

防護等級 帶接口  IP65

保護電路  Z-二極管

反向極性保護  反極性保護

發光二極管狀態顯示  黃色

暫載率  100 %

固定螺栓  十字型槽 DIN EN ISO 4757-Z2

擰緊螺栓的小扭力  1,3 Nm

重量  0,144 kg

不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！

壓力必須少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。

壓縮空氣的油含量必須在整個使用壽命中保持不變。

先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。

該先導閥經過 UL (Underwriters Laboratories) 認證

安沃馳AVENTICS三位五通換向閥, 系列 HF02-LG-0820056602

換向原理 5/3

結構特點 滑閥，正重疊

外殼 聚酰胺

密封件材料 丙烯樹膠,氫化-丙烯腈-樹膠

 UR (Underwriters Laboratories)

防護等級 IP65

額定流量Qn 1400 l/min

工作電壓DC 24 V

用于系列 HF02-LG,CL03

操作 電子

結構特點  滑閥，正重疊

操作  電子

先導  外部的, 內部

密封原理  軟密封

組合原理（閉鎖原理）  單重底板原理

合格證書  UR (Underwriters Laboratories)

工作壓力范圍  -0,9 ... 10 bar

控制壓力 小/大  2,5 ... 10 bar

低 / 高環境溫度  0 ... 50 °C

介質溫度范圍  0 ... 50 °C

介質  壓縮空氣

顆粒大小 max.  5 μm

壓縮空氣中的含油量  0 ... 5 mg/m3

額定流量Qn  1400 l/min

先導排氣  帶先導集中排氣

防護等級 帶接口  IP65

保護電路  Z-二極管

反向極性保護  反極性保護

發光二極管狀態顯示  黃色

暫載率  100 %

接通時間型號  14 ms

關閉時間型號  15 ms

固定螺栓  十字型槽 DIN EN ISO 4757-Z2

擰緊螺栓的小扭力  1,3 Nm

重量  0,144 kg

不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！

壓力必須少低于環境和介質溫度15°C ，并且允許 的高溫度為3°C 。

壓縮空氣的油含量必須在整個使用壽命中保持不變。

先導類型(內先導或外先導)不在閥內體現，而是在閥島的端板上。

該先導閥經過 UL (Underwriters Laboratories) 認證。

產品型號：

安沃馳AVENTICS二位三通換向閥,系列AP

0820400001

0820400002

0820400003

0820400004

0820400005

0820400006

0820400008

安沃馳AVENTICS二位四通換向閥,系列AP

0820401001

0820401002

0820401004

0820401005

0820401006

0820401008

系列AP-inch

Qn=150-250l/min

安沃馳AVENTICS系列AP-inch

R450055453

系列ST

Qn=280l/min

安沃馳AVENTICS二位三通換向閥,系列ST

0820402001

0820402002

0820402003

0820402004

0820402005

0820402016

0820402017

0820402019

R422002211

安沃馳AVENTICS二位三通換向閥,系列ST

0820402008

0820402009

0820402010

0820402011

R422002212

安沃馳AVENTICS二位三通換向閥,系列ST

0820402014

0820402015

0820402018

0820402023

安沃馳AVENTICS二位五通換向閥,系列ST

0820403001

0820403002

0820403003

0820403004

0820403005

0820403016

0820403017

0820403019

R422002213

安沃馳AVENTICS二位五通換向閥,系列ST

0820403008

0820403009

0820403010

0820403011

R422002214

安沃馳AVENTICS二位五通換向閥,系列ST

0820403014

0820403015

0820403018

0820403023

AVENTICS安沃馳AP/ST系列配電盤閥門的操控單元

R412012734

R412012735

R412012736

R412012737

R412012738

R412012739

R412012740

R412012741

R412012742

R412012743

R412012744

R412012745

R412012748

R412012746

R412015479

R412012749

R412012750

R412012751

R412012752

R412012753

R412012989

R412015512

R422002219

CD04系列

Qn=900l/min

安沃馳AVENTICS二位三通換向閥,系列CD04

5634000100

5634010100

R412008117

5634030100

5634040100

5634050100

5634060100

安沃馳AVENTICS二位五通換向閥,系列CD04

5634200100

5634210100

5634230100

5634240100

5634250100

5634260100

CD04系列-inch

Qn=900l/min

安沃馳AVENTICS二位三通換向閥,系列CD04-inch

R412013026

R412013021

R412013022

R412013025

R412013023

R412013024

R412013027

安沃馳AVENTICS二位五通換向閥,系列CD04-inch

R412013032

R412013028

R412013031

R412013029

R412013030

R412013033
