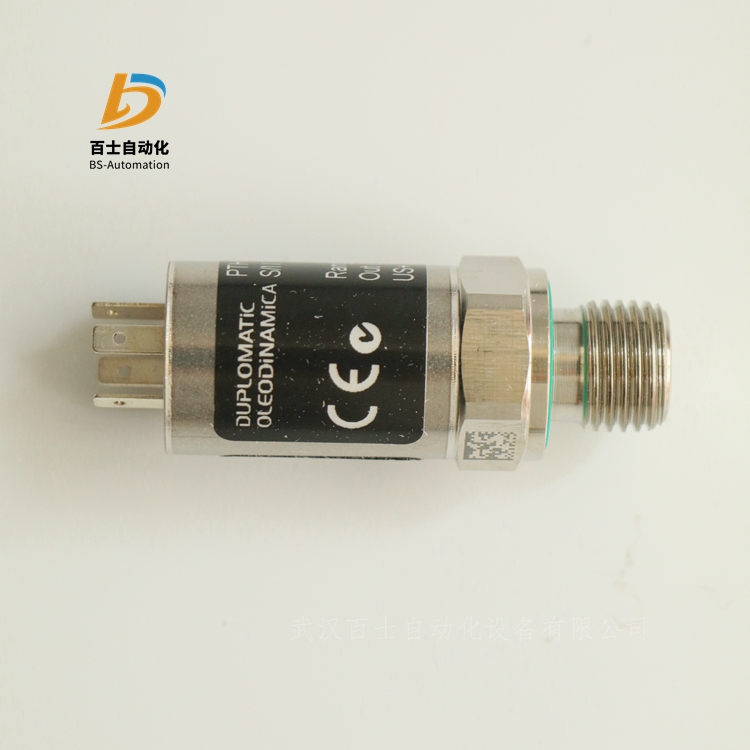

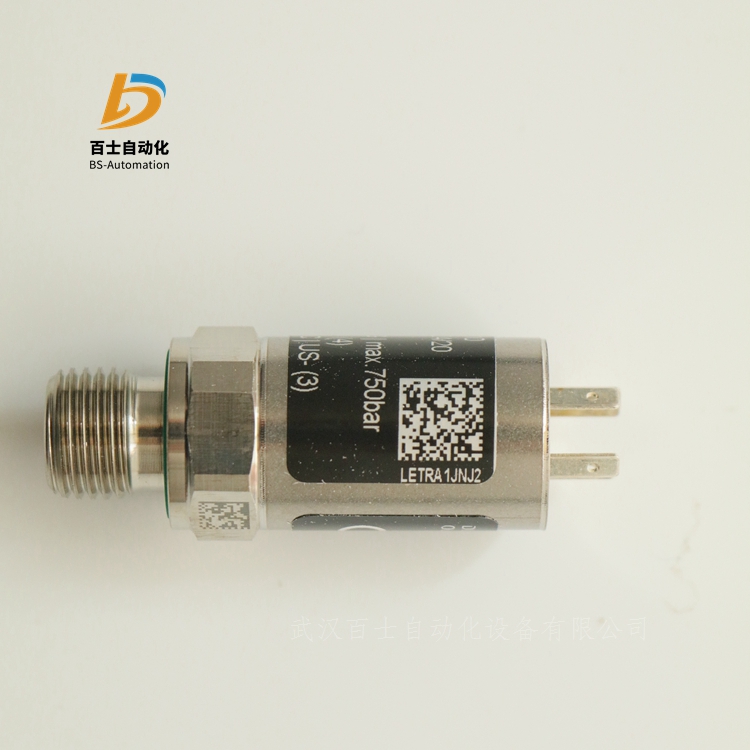

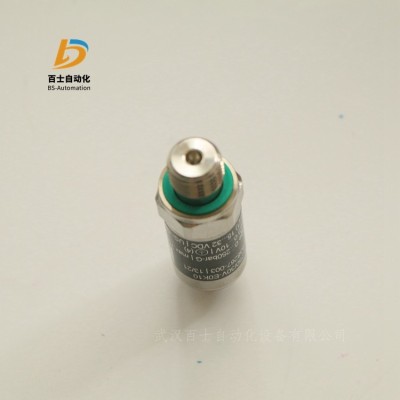

原裝正品PTH-250/30V-E0K10 DUPLOMATIC壓力傳感器

武漢百士自動化設備有限公司

雷青

通訊地址：湖北省武漢市蔡甸區長江路505號長江楚韻1棟2單元1502室

產品簡介：

關于迪普馬

   意大利DUPLOMATIC公司自1952年進入液壓領域以來。由于不斷的追求技術創新、嚴格的質量管理和快

捷的售貨服務，從而使迪普馬成為了意大利品牌。

   意大利迪普馬公司開發的所有泵和閥標準（ISO4401、DIN、SAE等），與其他液壓品牌有著良好的互換性；

而且還能在嚴酷的環境要求。其極限溫度產品（使用溫度低達-40C，高溫達到150C），更是在環境要求嚴格

的太陽能和風能領域進行了應用。

性能參數：

迪普馬DUPLOMATIC壓力傳感器PTH系列

高工作壓力 40 - 100 - 250 - 400 bar

使用說明

該系列壓力傳感器主要應用于工業應用領域和移動機械上。

該傳感器的主要特性是能夠在惡劣工作條件下保證功能的穩定性，尤其是在能夠適應的油液工作溫度范圍方面，

可從低-40°C到高+120°C。

該傳感器是基于受力-應變原理設計，利用SMT技術提供電路電源，確保其具有較高穩定性以及抗波動和抗外界

機械壓力影響的能力。

與油液接觸的每一組件都是不銹鋼材質， 整個壓力傳感器均可防油。

帶DIN型連接插頭的傳感器電氣連接防護等級為IP65，而帶M12型連接插頭的傳感器等級可達IP67。

該系列傳感器可提供電流輸出信號4 - 20 mA或者電壓輸出信號0 - 10 V，同時具有反向極性保護。

從40bar到400 bar，該系列傳感器可提供4種不同壓力范圍。

技術參數

公稱壓力 PN  40-100-250-400bar

高動態壓力  75% PN

大壓力  200% PN

精度等級  0,5% PN

輸出信號

電壓  0...10V

電流  4...20mA

響應時間  < 1ms

滯環  ± 0,2% PN

重復精度  ± 0,05% PN

線性度  ± 0,2% PN

穩定性（1百萬次循環后）  ± 0,1% PN

工作溫度范圍  - 40/+120℃

熱漂移 從0到+100 °C  ± 1% PN

符合 EC 標準  輻射 61000-6-3 抗擾性 61000-6-2

可變電阻  > 20 G

壓力接口  G 1/4” 帶集成密封

電氣連接

K10連接：3極+接地 DIN 43650簡易型插頭

K12連接（按需求提供）M12x1 4針直插頭

保護等級 (EN 60529)  K10連接：IP 65  K12連接：IP 67

環境溫度范圍  K10連接：- 20/+ 80℃   K12連接：- 25/+85℃

殼體材質  AISI 304

重量  0.1kg

傳感器電壓

PTH-*/20E0-*

該類傳感器裝有穩壓器，能為電路提供穩定電壓，不依賴于電源所供電壓。

我們推薦穩定電源供應電壓為24 VDC。

 PTH-*/20E1-*

推薦電源供應電壓為24 VDC ，負載電阻為700 Ohm。

迪普馬DUPLOMATIC壓力傳感器型號：

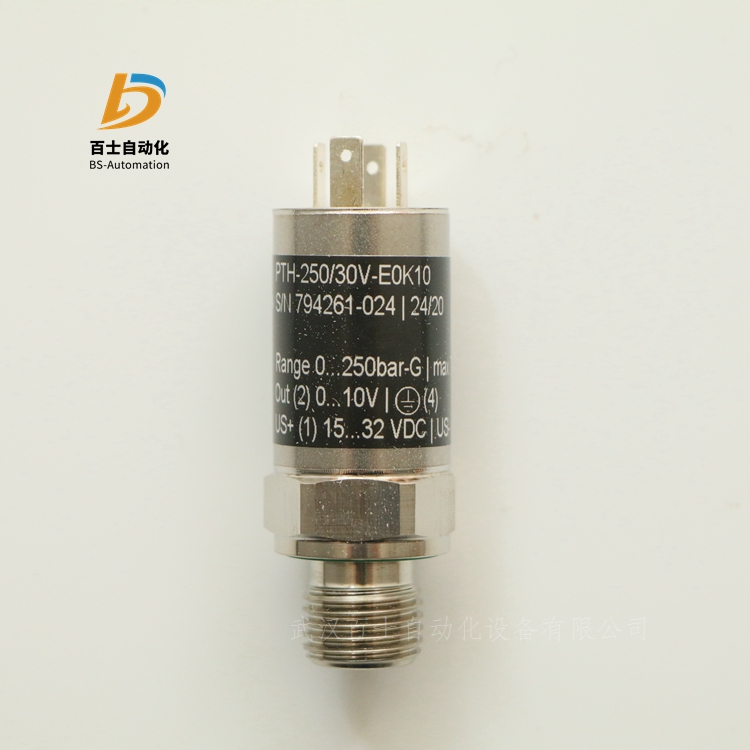

PTH-250/30V-E0K10

產品型號：

迪普馬DUPLOMATIC壓力傳感器

PTH-040/30V-E0K10

PTH-100/30V-E0K10

PTH-250/30V-E0K10

PTH-400/30V-E0K10

PTH-040/30V-E1K10

PTH-100/30V-E1K10

PTH-250/30V-E1K10

PTH-400/30V-E1K10

PTH-040/30V-E0K12

PTH-100/30V-E0K12

PTH-250/30V-E0K12

PTH-400/30V-E0K12

PTH-040/30V-E1K12

PTH-100/30V-E1K12

PTH-250/30V-E1K12

PTH-400/30V-E1K12

PTH-040/30N-E0K10

PTH-100/30N-E0K10

PTH-250/30N-E0K10

PTH-400/30N-E0K10

PTH-040/30N-E1K10

PTH-100/30N-E1K10

PTH-250/30N-E1K10

PTH-400/30N-E1K10

PTH-040/30N-E0K12

PTH-100/30N-E0K12

PTH-250/30N-E0K12

PTH-400/30N-E0K12

PTH-040/30N-E1K12

PTH-100/30N-E1K12

PTH-250/30N-E1K12

PTH-400/30N-E1K12
