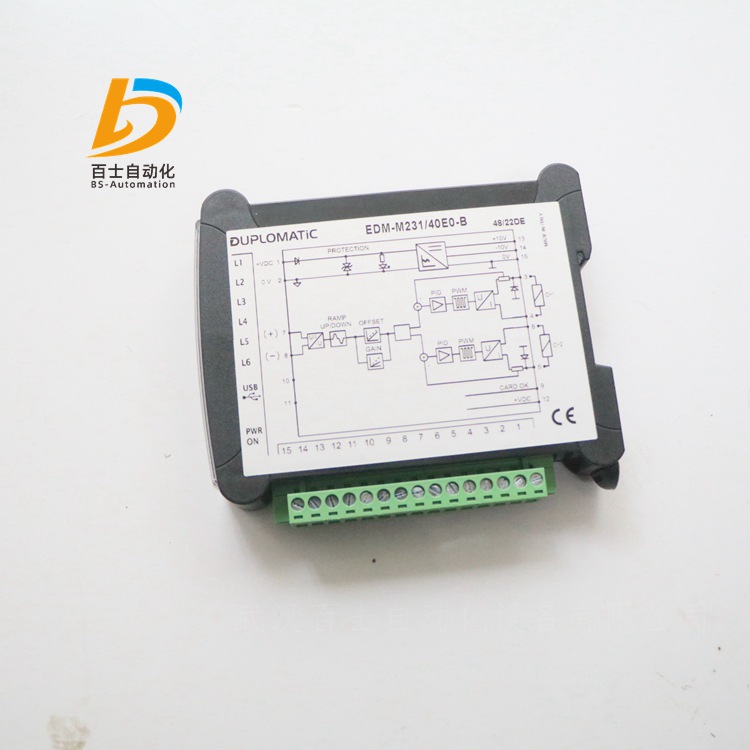

EDM-M231/40E0-B  意大利DUPLOMATIC放大器；武漢百士自動化設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品現貨供應，歡迎新老客戶詢價采購！

產品簡介：

液壓放大器是指以壓力油作為傳動介質，通過對輸入端的小功率的控制信號的調節實現對輸出端大功率液壓功率進行控制的功率放大裝置。

三端口元件:輸入端，能源，輸出端

放大的特征:

用小功率的輸入信號控制大功率的液壓功率輸出

輸出端的功率來自能源，輸出端液壓功率的大小受輸入信號控制

放大器的效率等于放大器的輸出功率與能源輸送給放大器功率的比值。

分類:節流式液壓放大元件(閥控式)

容積式液壓放大元件(排量控制式)

閥控式:滑閥式，噴嘴擋板式，射流管式

容積式:變量泵，變量馬達

液壓控制閥，在閥控式放大器中，直接對執行元件的力和速度進行控制;在容積式放大元件中，它直接控制著變量機構，通過控制排量的方法間接控制執行元件的力和速度。

液壓控制閥是基本、重要的液壓放大器。

液壓控制閥的結構與分類

分為滑閥，噴嘴擋板閥和射流管閥

1滑閥

優點:大功率，放大系數大，但操縱力大，靈敏度低，加工困難。

常用于前置級。

邊:工作節流棱邊四邊，雙邊，單邊

通:滑閥的通道數目四通，三通

開口類型:閥在零位時，閥芯凸肩與閥體槽寬的尺寸關系

伺服閥一般多為零開口或正開口，而電液比例閥一般為負開口。

2.噴嘴擋板閥

優點:沒有摩擦副，靈敏度高，響應速度快，所需控制功率小

缺點:耐污染能力差

適用于小功率，常用于前置級放大。

屬于B型液壓半橋控制，由固定節流孔加可變節流口組成。

分類:單噴嘴擋板閥和雙噴嘴擋板閥

前者結構簡單，但只能與非對稱缸配合使用，且特性不對稱

后者特性對稱，主要用于控制對稱執行元件

3.射流管式閥

由柔性射流管和接收器組成。射流管擺動時，接受器左右兩側接收的動能不同，導致轉換的壓力能不同，實現對液壓功率的控制。

操縱射流管的力一般比擋板大，但射流管閥抗污染性好。應用范圍不如噴嘴擋板閥廣。

以滑閥為例，閥的靜特性，所涉及的原理與導出方法適用于各種結構的液壓控制閥。

靜態性:

閥在穩態時，閥的負載流量2r、負載壓力PL和閥位移XV三者之間的函數關系，即2 = f(xv,PL)

它反映了閥本身的工作能力和性能。

閥的靜特性可以用解析法或實驗法兩種方法獲得。一般實驗法較準確，

但解析法便于預測閥的特性。

靜特性可以用特性方程、特性曲線和特性系數(閥系數)表示。

閥系數可以由特性方程或特性曲線獲得，指閥在給定工作點處的增量變化特性。

功率放大器：

逐漸增大輸入信號，使閥芯開始移動，但由于閥口遮蓋量過大，閥出口并無流量輸出，只有當閥口開度約為大開度的25%時，閥出口才有流量輸出。

當輸入信號達到或超過大輸入信號的25%時，閥出口才有流量輸出，其大小取決于閥的開度。

當無控制信號時，過大的閥口遮蓋量會使泄漏減少，但從控制角度來說，并不希望有太大的死區。

死區補償

不過，通過調整功率放大器上的死區補償電位計，可以減小死區。

首先將輸入信號的1% ( 0.1V )定為死區，并保持之。

不過，當輸入信號超過這個閥值時功率放大器輸出就會跳過該閥值，以將閥芯移動至死區邊緣。此時將產生與輸入信號0.1-0.2 V相對應的流量，然后，閥口將隨著輸入信號的增加而逐漸開啟。然而，當輸入信號約為7.5V時，閥口開度將大。實際上，從閥芯開始移動至停止，死區也在移動。

增益調整

通過調整增益電位計，以降低功率放大器增益，可以校正這種情況。增益減小意味著需要較高的輸入信號，才能產生一定輸出。可以這樣設定增益，即當輸入信號達到大時，閥口開度也應大。

如果將死區補償設定太低，那么，在閥芯開始移動時就會有較大的死區區間。

但是，如果將死區補償設定太高，那么，當輸入信號達到0.1V - 0.2V的國值時，閥芯移動就將跨過死區，這表明比例閥很難控制小流量。

如果將增益設定太低，當輸入信號大時，比例閥開度并不是大(注意:在有些情況下，為限制比例閥的大流量，可將增益設定低一-些)

如果增益設定太高，那么，在輸入信號達到大值之前，比例閥開口就已經達到大了。

第三個調整功能用于確定當輸入信號變化時，功率放大器輸出的變化快慢程度。這也稱之為斜坡調整。當未選擇斜坡功能時，關閉或導

通輸入信號將產生輸入信號或相應的輸出信號突然變化。如果系統中慣性負載突然啟停，這就會引起系統振蕩。然而，當選擇斜坡功能時，功率放大器輸出就以. 定速度變化(增加及降低)。

一般來說，為了使比例閥開口達到大，可將大斜坡時間設定為5s。

功率放大器前面板上的監測點地簡化了設定過程。，一個監測點用于指示輸入到功率放大器的輸入信號，即由死區、增益和斜坡調整約束的輸入信號。第二個監測點用于指示閥芯位移(帶反饋的比例

閥)或對無反饋比例閥用來指示輸出電流(轉換為定電壓)。

主營型號：

EDM-M111/30E0-B

EDM-M112/30E0-B

EDM-M131/30E0-B

EDM-M211/30E0-B

EDM-M212/30E0-B

EDM-M231/30E0-B

EDM-M3312/30E0-B

EDM-M141/30E0-B

EDM-M142/30E0-B

EDM-M151/30E0-B

EDM-M241/30E0-B

EDM-M242/30E0-B

EDM-M251/30E0-B

EDM-M111/30E1-B

EDM-M112/30E1-B

EDM-M131/30E1-B

EDM-M211/30E1-B

EDM-M212/30E1-B

EDM-M231/30E1-B

EDM-M231/40E0-B

EDM-M3312/30E1-B

EDM-M141/30E1-B

EDM-M142/30E1-B

EDM-M151/30E1-B

EDM-M241/30E1-B

EDM-M242/30E1-B

EDM-M251/30E1-B

EDM-M111/30E0-A

EDM-M112/30E0-A

EDM-M131/30E0-A

EDM-M211/30E0-A

EDM-M212/30E0-A

EDM-M231/30E0-A

EDM-M3312/30E0-A

EDM-M141/30E0-A

EDM-M142/30E0-A

EDM-M151/30E0-A

EDM-M241/30E0-A

EDM-M242/30E0-A

EDM-M251/30E0-A

EDM-M111/30E1-A

EDM-M112/30E1-A

EDM-M131/30E1-A

EDM-M211/30E1-A

EDM-M212/30E1-A

EDM-M231/30E1-A

EDM-M3312/30E1-A

EDM-M141/30E1-A

EDM-M142/30E1-A

EDM-M151/30E1-A

EDM-M241/30E1-A

EDM-M242/30E1-A

EDM-M251/30E1-A

EDM-M31111/30E0-A

EDM-M31111/30E0-B

EDM-M31122/30E0-A

EDM-M31122/30E0-B

公示： 因工業液壓、自動化各進口品牌備件型號繁多，歐美產品價格實時變化，因此很難實時標出準確價格，請以業務員實際報價單價格為準！ 給您帶來不便敬請諒解。
