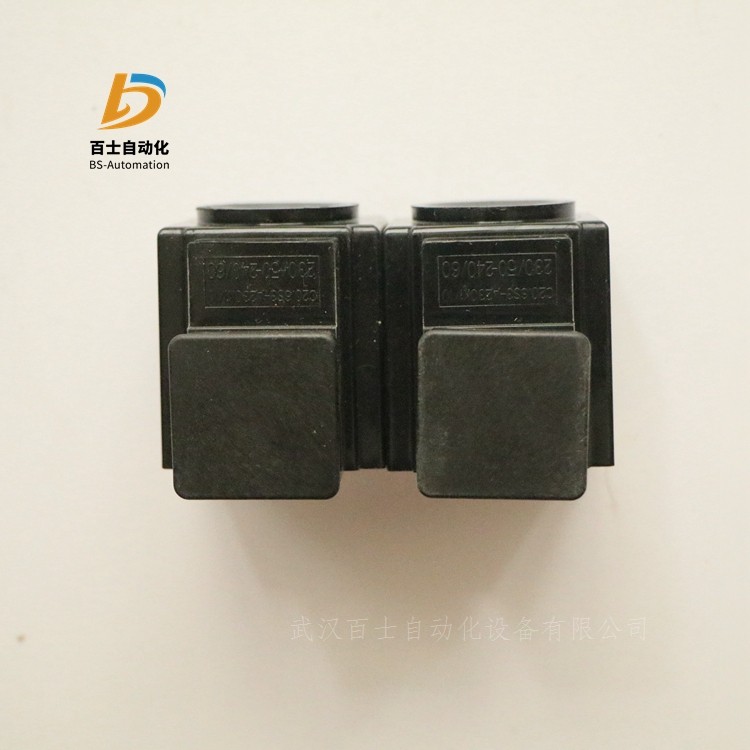

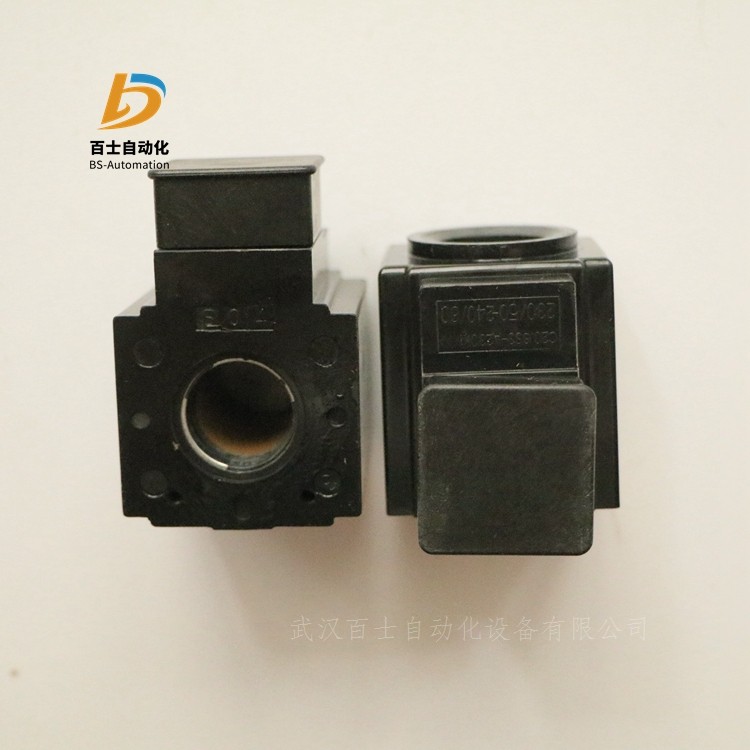

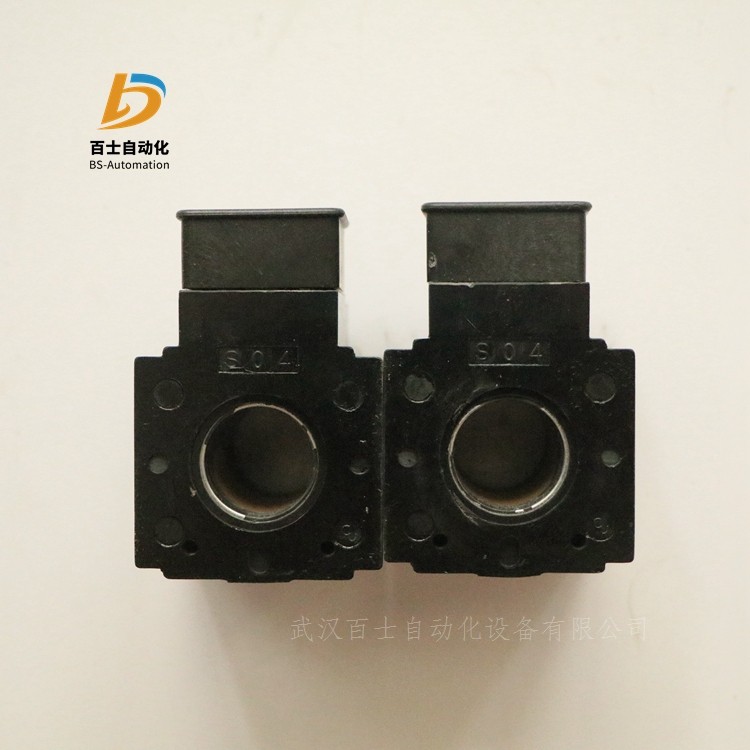

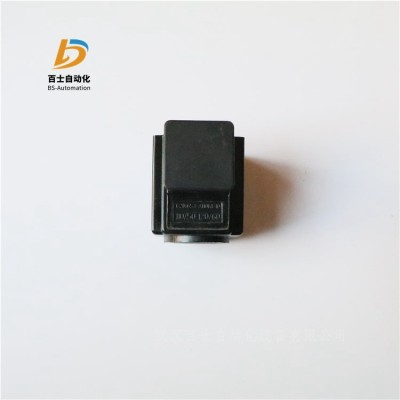

迪普馬C20.6S3-A110K1/10線圈 質保一年

武漢百士自動化設備有限公司

雷青

通訊地址：湖北省武漢市蔡甸區長江路505號長江楚韻1棟2單元1502室

產品簡介：

關于迪普馬

   意大利DUPLOMATIC公司自1952年進入液壓領域以來。由于不斷的追求技術創新、嚴格的質量管理和快

捷的售貨服務，從而使迪普馬成為了意大利品牌。

   意大利迪普馬公司開發的所有泵和閥標準（ISO4401、DIN、SAE等），與其他液壓品牌有著良好的互換

性；而且還能在嚴酷的環境要求。其極限溫度產品（使用溫度低達-40C，高溫達到150C），更是在環境要

求嚴格的太陽能和風能領域進行了應用。

性能參數：

插裝閥蓋板功能描述：

1、R型蓋板，方向控制和單向閥功能，外部先導X：

插裝閥先導控制通過X口實現，可由安裝面提供或者1/4" BSP管式連接。

ND 40和ND 50規格，外部先導功能可通過使用D型蓋板實現，須配合盲板使用，代碼1950751 (需單獨訂購)。

2、D型蓋板，方向控制和單向閥功能：

插裝閥先導控制通過電磁閥DS3-TA實現(需單獨訂購)

電磁閥斷電= A ? B 無流量

電磁閥得電 = A ? B 自由流動

3、DZ型蓋板，方向控制，且可作為油路中其它插裝閥的先導控制：

DZ型蓋板可以為其自身的插裝閥提供先導控制，同時也可以為與先導油路Z1和Z2連接的其它插裝閥提供控制。

先導電磁閥DS3-S10須單獨訂購

4、DF1型蓋板，方向控制和單向閥功能，雙重先導：

DF1型蓋板通過X和Z1口提供雙重先導控制。

先導電磁閥DS3-TA須單獨訂購。

電磁閥斷電 = A?B 無流量

電磁閥得電 = A → B 自由流動， B → A 無流量。

5、DF2型蓋板，方向控制和單向閥功能，兩路先導優先控制選擇：

插裝閥可同時從X和Z1管路獲取先導控制油。

 集成在蓋板中的梭閥，可以自動選擇具有較高壓力的管路作為先導控制管路 (優先管路)。

先導電磁閥DS3-TA須單獨訂購。

電磁閥斷電 = A ? B 無流量

電磁閥得電 = A ? B 自由流動

6、Q型蓋板，流量控制功能：

通過蓋板的行程限制器實現流量控制功能。

 為了獲取更好的流量控制并防止閥座磨損，通常與QD4型的插裝閥配合使用。

7、DP* 型蓋板，壓力控制功能：

蓋板集成了溢流閥，實現壓力控制功能。

 大調整壓力 DP4 = 140 bar - DP6 = 350 bar

頂部盲板1950591須單獨訂購。

通過電磁閥DS3-SA2實現帶電氣卸荷的壓力控制功能。

(電磁閥需要單獨訂購)

- 電磁閥斷電 =  小壓力下卸荷

- 電磁閥得電 = 通過集成溢流閥實現壓力控制

通過電磁閥DS3-S2實現帶電氣卸荷和兩級壓力的壓力控制功能。電磁閥需單獨訂購。

MCI*-SAT/10 (適用于規格16, 25和32 - 需單獨訂購)和MCD*-SAT (適用于規格40, 50和63 - 需 單獨訂購 )

電磁閥斷電 =  小壓力下卸荷

電磁閥a電磁鐵得電 = 通過集成在蓋板中的溢流閥實現壓力控制

電磁閥b電磁鐵得電 = 通過溢流閥 (MCI*或者MCD*)實現壓力控制

通過電磁閥DS3-S3實現帶電氣卸荷和三級壓力的壓力控制功能。 (電磁閥需單獨訂購),

MCI*-DT/10 (適用于規格16, 25和32 - 需單獨訂購)和MCD*-DT/51 (適用于規格40和50 - 需單獨訂購)

電磁閥斷電 = 通過集成在蓋板中的溢流閥實現壓力控制。

電磁閥a電磁鐵得電 = 通過b端溢流閥實現壓力控制。

電磁閥b電磁鐵得電 = 通過a端溢流閥實現壓力控制。

8、DPE* 型蓋板，壓力控制功能：

通過比例溢流閥PRED3實現壓力控制功能

(比例閥需單獨訂購，見樣本81 210).

-  大調整壓力 DPE4 = 140 bar - DPE6 = 350 bar

- 比例閥斷電 =  小壓力處卸荷

- 比例閥得電 = 由比例閥實現壓力控制

帶監測的邏輯元件

帶監測的邏輯元件由方向功能的插裝閥和內置電感式接近傳感器的蓋板組成。

PNP型傳感器觸點閉合代表 A?B無流量。

帶監測邏輯元件LCM*，在自愿的基礎上，經過TüV檢測，并且符合如下標準的應用要求：

? UNI EN ISO 4413:2012 - 液壓傳動 – 系統及其元件的通用規則和安全要求

? UNI EN 12622:2014 - 機床安全 - 液壓折彎機

? UNI EN 693:2001+A2:2011 - 機床 – 安全 – 液壓機

? UNI EN 201:2010 - 塑料和橡膠機械 - 注塑機 - 安全要求

? UNI EN 422:2009 - 橡膠和塑料機械 – 安全要求

功能描述

1、方向控制和單向閥功能的D型蓋板機能符號：

插裝閥先導控制通過電磁閥DS3-TA實現 (需單獨訂購)

電磁閥斷電 = A → B 無流量

電磁閥得電 = A ? B 自由流動

先導控制通過連接板實現， 代碼1950751，需單獨訂購。

2、方向控制和為其他插裝閥提供先導的Z型蓋板機能符號：

插裝閥先導控制通過座式電磁閥DT03-3A實現 (需單獨訂購 )。 符合ISO 4401-03標準的DN6型油路板

(代碼0294329)可以阻止兩油路互相流通，從而實現無泄漏或者自由流動。

電磁閥斷電 = 密封無泄漏 - A ? B 無流量

電磁閥得電 = A ? B 自由流動

先導控制通過連接板實現，代碼1950751，需單獨訂購。

意大利迪普馬DUPLOMATIC電氣控制快/慢速切換閥RLM3

疊加式

ISO 4401-03

 高工作壓力 250 bar

RLM3型閥是一種緊湊型集成閥，通過電磁閥的開/關控制來實現流量的快/慢速切換。流量調節通過RPC1

型流量控制閥實現，具有6種調整范圍。

快/慢速切換是通過KT08型插裝式電磁座閥來實現的。

該閥為疊加式，其安裝尺寸符合ISO 4401標準。

RLM3型閥可安裝于符合ISO 4401-03標準的電磁換向閥下，無需油管連接，實現對執行機構的方向和

速度控制。

技術參數 （在油溫 50°C，油液粘度 36 cSt條件下測得）

 大工作壓力  250bar

控制管路大流量  1 - 4 - 10 - 16 - 22 - 30l/min

自由流動管路大流量 65l/min

小控制流量  0,025l/min

環境溫度范圍 -20 / +50℃

油液溫度范圍 -20 / +80°C

油液粘度范圍 10 ÷ 400cSt

油液允許的污染等級 根據 ISO 4406:1999等級 20/18/15

推薦油液粘度 25cSt

重量  3.1kg

結構

結構“A”：執行機構A腔出油控制。

結構“T”：電磁換向閥泄油管路T雙向速度控制。

液壓油

使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液（磷酸酯），使用

FPM密封（代號V）。

電磁鐵

電磁鐵由鐵芯和線圈兩部分組成。鐵芯以螺紋形式安裝在閥體內，并且包括浸在油中，可作無摩擦運動的

銜鐵。內部與回油管路油液接觸，保證了散熱效果。線圈通過螺紋環固定在鐵芯上，可旋轉以適應可用的

安裝空間。

直流或交流的同類型不同電壓的線圈具有互換性，更換時無需拆下鐵芯。

電磁閥供貨時不帶電氣插頭。標準電氣插頭K1型可單獨訂貨。K2, K7和K8型式的電氣插頭不能單獨訂購。

意大利迪普馬DUPLOMATIC流量控制閥RPC1

帶壓力及溫度補償

板式安裝ISO 6263-03

 高工作壓力 250 bar

RPC1型閥是一種帶壓力和溫度補償的流量控制閥。

通過旋轉帶有刻度的調節旋鈕，來改變節流口的開口大小從而調節流量。調節旋鈕可用螺釘鎖緊在任意位

置。調節旋鈕的調節圈數為三圈，根據需要也可以是一圈，其型號為RPC1*/M。

從0.5 l/min到30 l/min，可提供7種不同的流量調節范圍。

技術參數 （在溫度 50°C，油液粘度 36 cSt條件下測得）

大工作壓力 250bar

小壓差（A-B） 10bar

單向閥開啟壓力 0,5bar

小控制流量 0,5-1-4-10-16-22-30l/min

小控制流量（對于流量0.5,1和4l/min）0,025l/min

自由流動方向大流量 40l/min

環境溫度范圍 -20 / +50℃

油液溫度范圍 -20 / +80°C

油液粘度范圍 10 ÷ 400cSt

油液允許的污染等級 根據 ISO 4406:1999等級 20/18/15

油液允許的高污染等級（流量 < 0,5 l/min）根據 ISO 4406:1999 等級 18/16/13

推薦油液粘度 25cSt

重量  1.3kg

旋鈕調節圈數

RPC1  3圈

RPC1-*/M  1圈

液壓油

使用符合ISO 6743-4標準的礦物液壓油HL或者HM時，使用NBR密封。對于HFDR油液（磷酸酯），使用

FPM密封（代號V）。

壓力補償

該閥串接了2個節流口，一個節流口的開口度可通過旋鈕調節；第二個節流口的先導控制分別來自于一

個節流口的上游和下游壓力，從而始終保持可調節流口前后的壓差恒定。在這種情況下，當閥的進出口壓差

為 大值時，閥的流量值保持恒定，且誤差在 大控制流量的 ± 2%范圍內。

溫度補償

該閥溫度補償的獲得是基于油液通過薄壁節流口，其流量變化不受油液粘度變化影響的原理。在控制流量小

于0.5L/min且溫差在50 °C時，實際流量值比設定流量值增加約13%。在大流量情況時，在上述相同溫差下，

實際流量比 大控制流量增加約4%。

反向自由流動

RPC1型閥可根據需要，訂購帶集成單向閥形式，允許油液沿B→A反向流動，此時閥的型號為RPC1-*/CT。

RPC1-*/CTX

該閥通常用作進口控制，安裝在方向閥后。先導連接口P口將補償器保持在閉合位置，從而避免當油液剛進

入閥時的初始速度突變。

產品型號：

迪普馬電磁換向閥全系列現貨供應

BOBINAC20.6-A110K1/10 線圈

BOBINAC20.6-A230K1/10 線圈

BOBINAC22-D12K1/10 線圈

BOBINAC22-D24K1/10 線圈

BOBINAC25.4-A110K1/11 線圈

BOBINAC25.4-A230K1/11 線圈

BOBINAC31-D12K1/20 線圈

BOBINAC31-D24K1/20 線圈

C20.6S3-A110K1/10  線圈

C20.6S3-A230K1/10  線圈

C22S3-D220K1/12    線圈

C22S3-SD24K1/12   線圈

C22-D220K1/20 線圈

C22-D28K1/10 線圈

C22S3-D24K1/11  線圈

CM-DS3/10 手動應急裝置

CM-DS5/12 手動應急裝置

CP-DS3/10 手動應急裝置

DS3-RK/10N-D00 電磁換向閥

意大利迪普馬DUPLOMATIC電磁閥

DS3-S1/10N-D24K1 電磁換向閥

DS3-S2/10N-A230K1 電磁換向閥

DS3-S2/10N-D24K1 電磁換向閥

DS3-S3/10N-A230K1 電磁換向閥

DS3-S3/10N-D00 電磁換向閥

DS3-S3/10N-D24K1 電磁換向閥

DL3-S3/10N-D24K1        緊湊型電磁閥

DS3-S3/10N-D28K1 電磁換向閥

DS3-S4/10N-D24K1 電磁方向閥

DS3-TA/10N-A230K1 電磁換向閥

DS3-TA/10N-D24K1 電磁換向閥

DS3-TA02/10N-D24K1 電磁換向閥

DS3-TA02/11N-D24K1      電磁換向閥

DS3-TA23/10N-A230K1 電磁方向閥

DS3-TA23/10N-D24K1 電磁換向閥

DS3-TA23/10N-D28K1 電磁換向閥

DS3-TB/10N-A230K1 電磁方向閥

DS3-TB/10N-D24K1/CP 電磁換向閥

DS3-TB02/10N-D28K1 電磁換向閥

DS3-TB23/10N-D24K1 電磁方向閥

DS3KD2-S4/10V-R240K9T02/CM  防爆電磁閥

DS5-RK/12N-D220K1 電磁換向閥

DS5-S1/12N-D24K1 電磁換向閥

DS5-S1/12N-A110K1       電磁換向閥

DS5-S2/12N-D24K1 電磁方向閥

DS5-S3/12N-A230K1 電磁換向閥

DS5-S3/12N-D24K1/CM 電磁換向閥

DS5-S4/10N-A230K1 電磁閥

DS5-S4/12N-A230K1 電磁方向閥

DS5-S4/12N-D24K1 電磁方向閥

DS5-TA/12N-A230K1 電磁換向閥

DS5-TA/12N-D24K1 電磁換向閥

DSE3J-Z12/20N-E0K11     比例閥

DSE3J-Z30/15/20N-E0K11  比例閥

DSE3-A08/10N-D24K1 比例方向閥

DSE3-A08/11N-D24K1      比例閥

DSE3-A16/10N-D24K1 比例方向閥

DSE3-A26/10N-D24K1 比例方向閥

DSE3-A26/11N-D24K1      比例方向閥

DSE3-C08/10N-D24K1 比例方向閥

DSE3-C16/10N-D24K1 比例方向閥

DSE3-C16/11N-D24K1      比例閥

DSE3-C26/10N-D24K1 比例方向閥

DSE3-C08SA/11N-D24K1    比例方向閥

DSE3G-A26/11N-E0K11/B 比例方向閥

DSE3G-C26/11N-E0K11/B 比例方向閥

DSE5-A30/10N-D24K1 比例方向閥

DSE5-A60/10N-D24K1 比例方向閥

DSE5-C30/10N-D24K1 比例方向閥

DSE5-C60/10N-D24K1 比例方向閥

DSE5G-C60/10V-E0K11/B 比例方向閥

DSP7-S1/20N-EE/D24K1 電液換向閥

DSP7-S3/20N-EE/D24K1 電液換向閥

DSP7-TA/20N-IE/D24K1 電液換向閥

DSPE7-C150/11N-II/D24K1 比例方向閥

DT03-2E/10/24VDC 電磁錐式方向閥

DXJ3-D0L10/10N-E0K11 伺服閥

E5P4-S1/I/40N-D24K1     電液換向閥

E5P4-S1/E/40N-D24K1 電液換向閥

E5P4-S3/E/40N-A230K1 電液換向閥

E5P4-S3/E/40N-D24K1 電液換向閥

E5P4-TA/E/40N-D24K1 電液換向閥

ECA/A/10 電磁插頭

ECA/B/10 電磁插頭

EDM-M31111/30E0-A  比例閥放大板

EDM-M31111/30E0-B   比例閥放大版

EDM-M31122/30E0-B   比例閥放大器

EDM-M211-20E0 比例放大器

EDM-M212-20E0 比例放大器

EDM-M231-20E0 比例放大器

EDM-M232-10E0 比例放大器

ERS4M-D/40 節流閥

ERS4M-SA/40 節流閥

EX7S/L/10 7芯插頭

PVD35H/30       葉片泵

GP10041R97F/20N   齒輪泵

GP30427R95F20N    齒輪泵

GP1-0034R95B/20NH 液壓泵

GP2-0234R95F/10N 外嚙合齒輪泵

GP3F0394R97F20N+GP1R0061RF20N  雙聯齒輪泵

GP10027R95B20NH     外嚙合齒輪泵

GP20113R97F20N    齒輪泵

GP20140R95B20N    齒輪泵

GP30264R97F20N    齒輪泵

GP3-0264R97F/20N  齒輪泵

GP30337R97F20N    齒輪泵

GP3-0337R97F/20N  齒輪泵

GP20158R97F20N   齒輪泵

1P-4.2R/11N     齒輪泵

GP1R0020RF20N   齒輪泵

GP1R-0020RF/20N    齒輪泵

GP2-0279R97F/20N   齒輪泵

GP20279R97F20N     齒輪泵

GP2-0158R97F/20N   齒輪泵

GP20158R97F20N     齒輪泵

GP2-0095R05B/20V   DUPLOMATIC齒輪泵

GP20095R05B20V     DUPLOMATIC齒輪泵

GP2-0113R97F/20N   迪普馬齒輪泵

GP20113R97F20N     迪普馬齒輪泵

GP2-0140R95B/20N   外嚙合齒輪泵

GP20140R95B20N     外嚙合齒輪泵

GP3-0427R95F/20N   齒輪泵

GP30427R95F20N     齒輪泵

GP3-0394R95F/20N   齒輪泵

GP30394R95F20N     齒輪泵

GP30394R97F20N     齒輪泵

GP3-0394R97F/20N   齒輪泵

GP2-0140R97F/20N   齒輪泵

GP20140R97F20N     齒輪泵

GP2-0140L95B/20N   齒輪泵

GP20140L95B20N     齒輪泵

GP20095R00F20N     齒輪泵

GP2-0095R00F/20N   齒輪泵

GP10041R95F20N     齒輪泵

GP20095D00F20N     齒輪泵

GP2-0095D00F/20N   齒輪泵

GP1-0034R95B/20NH 液壓泵

GP2-0234R95F/10N 外嚙合齒輪泵

GP3F0394R97F20N+GP1R0061RF20N  雙聯齒輪泵

GP3F0427R01F20N+GP1R0041RF20N  雙聯齒輪泵

GP10027R95B20NH     外嚙合齒輪泵

GP20113R97F20N    齒輪泵

GP20140R95B20N    齒輪泵

GP2-0140R95F/20N  齒輪泵

GP20140R95F20N    齒輪泵

LC40-QD4/10V 插裝閥

LP40-Q/10V 插裝閥閥蓋

RM4-210-MP/40N  安裝版溢流閥

MCD4-SP/51N 疊加閥

MCD3-SAT/51N       溢流閥

MCD5-D/51N 壓力控制閥

MCD5-DT/51N 壓力控制閥 直動式溢流閥

MCD5-SB/51N 壓力控制閥

MCD5-SBT/51N 壓力控制閥

MCD5-SP/51N 疊加閥

MCD6-D/51N 壓力控制閥

MCD6-SBT/51N 壓力控制閥

MCD6-SP/51N 疊加閥

MERS-D/50 疊加閥

MERS-RD/50 節流閥

MERS-SA/50 節流閥

MERS-SB/50 節流閥

MRQ4-SP/M1/51 疊加式溢流閥

MVPP-D/50 疊加閥

MVPP-SA/50 疊加閥

MVPP-SB/50 疊加閥

MVR-RS/P/50 單向閥

MVR-SA/51 單向閥

MVR-SB/51 單向閥

MVR1-ST/51      單向閥

MVR1-SP/51      單向閥

MVR-SP/51 疊加閥

MVR-SPT/51 單向閥

MVR-ST/51 單向閥

MZD2/50 減壓閥

MZD2/A/50 減壓閥

MZD3/50 減壓閥

MZD3/A/50 疊加閥

MZD3/B/50 減壓閥

MZD4/50 疊加閥

MZD5/50 減壓閥

PRE25-350/10N-D24K1 比例壓力閥

PRE3-210/10N-D24K1 比例壓力閥

PRED3-210/10N-D24K1 比例壓力閥

PRED3-350/10N-D24K1 比例壓力閥

PRED3G-210/11N-E0K11/B 比例壓力閥

PSC-32D/20 液壓安裝支架

PSP6/21N-K1/K 壓力繼電器

PST6/21N-K1/K   壓力繼電器

PST2/21N-K1/K 壓力繼電器

PST4/21N-K1/K   壓力繼電器

PST8/21N-K1/K   壓力繼電器

PTH-250/20E1-K10 壓力傳感器

PTH-400/20E1-K10 壓力傳感器

RLM3A-C01/10N-D24K1 電磁快慢閥

RM2-W4/31N 壓力控制閥

RM2-W5/31N 壓力控制閥

RM2-W6/31N 壓力控制閥

RPCER1-8/C/52-24 比例流量閥

RQ3-P5/41 板式溢流閥

RQ3-P6/41 板式溢流閥

RQ3-P5/M/41           溢流閥

RQ4M4-SP/51 壓力控制閥

RQ4M5-D/51 壓力控制閥

RQ4M5-SP/51 壓力控制閥

RQ5-P5/41 板式溢流閥

RQ5-P6/41 板式溢流閥
