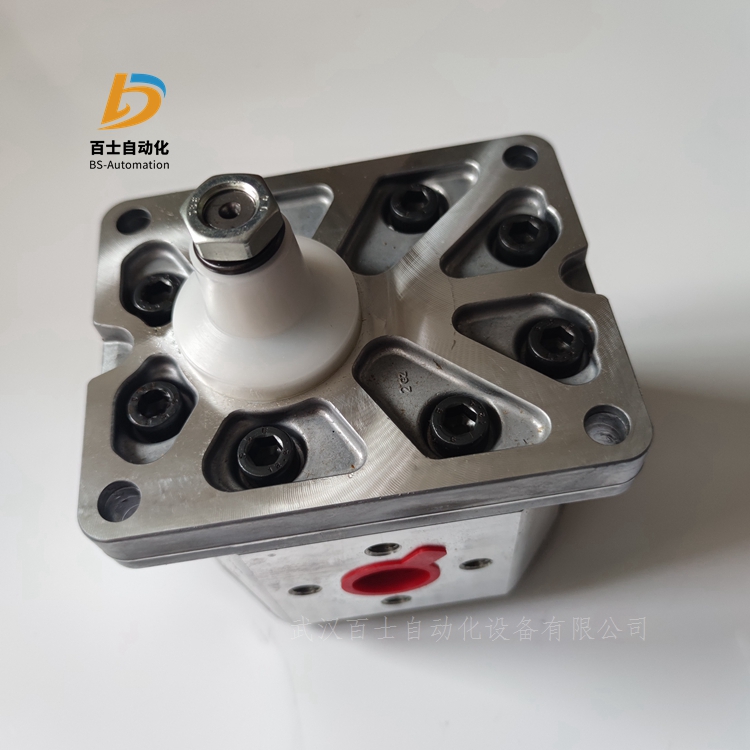

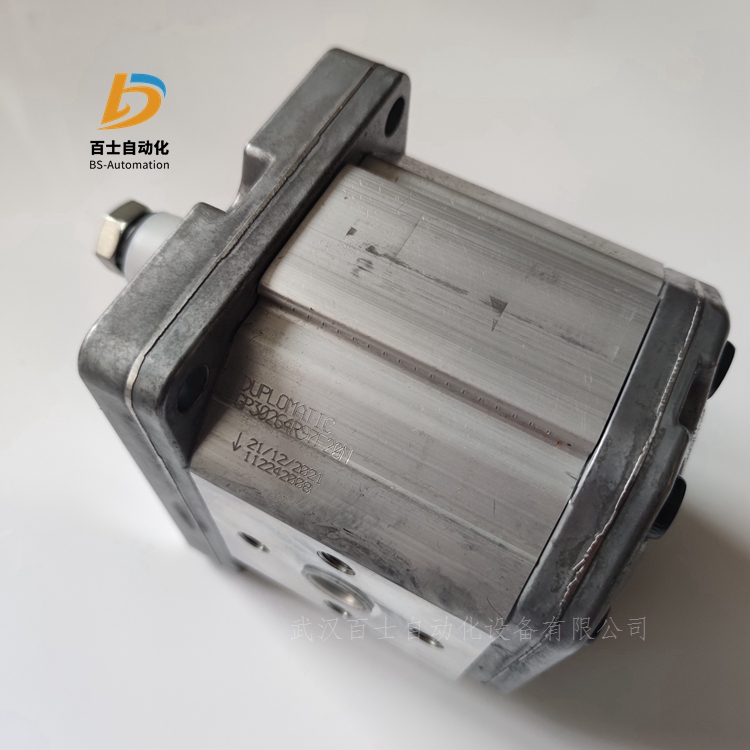

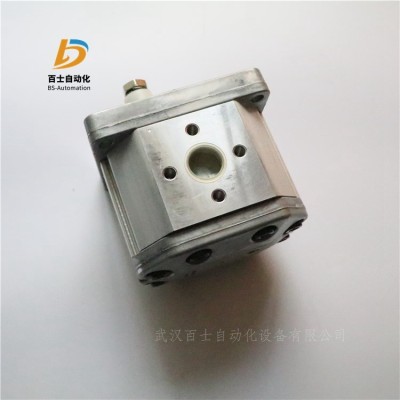

外嚙合齒輪泵GP30264R97F20N 原裝正品迪普馬DUPLOMATIC

武漢百士自動化設備有限公司

雷青

通訊地址：湖北省武漢市蔡甸區長江路505號長江楚韻1棟2單元1502室

產品簡介：

齒輪泵是液壓泵中結構簡單的一種泵，它的抗污染能力強,價格便宜。但一般齒輪泵容積效率較低，軸承. 上不平衡力大，工作壓力不高。齒輪泵的另一一個重要缺點是流量脈動大，運行時噪聲水平較高，在高壓下運行時尤為突出。齒輪泵主要用于低壓或噪聲水平限制不嚴的場合。一般機械的潤滑泵以及非自吸式泵的輔助泵都采用,齒輪泵。

從結構_上看齒輪泵可分為外嚙合和內嚙合兩類,其中以外嚙合齒輪泵應用更廣泛。

外嚙合齒輪泵工作原理

外嚙合齒輪泵由一對完全相同的齒輪嚙合，產生上下體積變化，這就形成了吸油區和壓油區。同時在嚙合過程中嚙合點沿嚙合線移動,把這兩區分開，起配流作用。

泵的排量

泵每轉一周把兩個齒輪上齒谷中的存油排出。如果泵中采用標準齒輪,并取齒谷的容積等于齒部的體積，則齒輪每轉一周排出的體積可近似等于外徑為(mZ+2m)，內徑為(mZ-2m)，厚度為B的圓環體積，即

q=π/4[(mZ+2m)2-(mZ-2m)2]B=2rm2ZB

由于齒谷的體積大于齒部，實際幾何排量還要大一些，故以3.33代替上式中的π較接近實際情況。得q=6.66m2ZB即泵的實際流量為: Q=6.66m2ZBηpv'n

工作原理

液壓泵是靠密封容腔容積的變化來工作的.原動機帶動泵旋轉時,通過一定機構使泵內的密封工作腔的容積發生變化,由配流裝置使密封工作容積輪流和吸油口或壓油口相通,從而使泵進行吸油和排油.

密封容積大→泵吸油 輸入: 轉矩和轉速

密封容變小→泵壓油 輸出: 壓力和流量

基于.上述工作原理的液壓泵叫做容積式液壓泵,液壓傳動中用到的都是容積式液壓泵。

工作原理:

中當凸輪旋轉時,柱塞在凸輪和彈簧4的作用下在缸體內往復運動。當柱塞右移時,密封工作腔的容積變大，產生真空，油箱中的油液在大氣壓力作用下通過單向閥吸入缸體內,實現泵吸油。當柱塞左移時,密封工作腔的容積變小，油液受到擠壓便通過單向閥輸送到系統中去，實現泵壓油。如果偏心輪不斷地旋轉,泵就會不斷地完成吸油和壓油動作,因此就會連續不斷地向液壓系統供油

泵是靠密封工作腔的容積變化進行工作的輸出流量的大小是由密封工作腔的容積變化量的大小來決定的，單向閥起配流裝置的作用。

液壓泵的基本工作條件

有若干個作周期變化的密封工作容積,其容積變化能完成吸油和壓油過程。

有相應的配流裝置能分開吸、壓油腔且有良好密封性

吸油時,油箱必須與大氣相通;壓油時泵的壓力決定于油液排出時所遇到的阻力

產品性能：

意大利迪普馬DUPLOMATIC外嚙合齒輪泵GP系列

GP型定量外嚙合齒輪泵帶軸向間隙補償。

即使在高工作壓力條件下，該泵仍可提供大流量；工作時低噪音；并且得益于導向襯套上的負載平衡系統，該泵具有出色的耐用性。

該泵分為三組規格，分別為排量至9,1、27,9和87,6cm3/rev，同時其工作壓力可至 250 bar (標準) 和310 bar(高壓型H)。

該泵可提供順時針旋轉，逆時針旋轉和可逆旋轉三種形式，配錐形軸(標準)。 其他形式的軸可根據要求提供。

該泵可以多聯泵形式供應，通過組合實現多種流量。花鍵連接動力系統確保了高動力性能。

安裝

GP型齒輪泵安裝時，其軸可朝向任意方向。

在泵參與工作之前，必須確保泵的旋轉方向和泵體上箭頭標注的方向一致。

運行之前，泵殼必須充滿油。

一次運行之前，必須從泵的工作油口進行排氣。

泵啟動時，尤其是在低溫條件下，必須處于卸荷狀態。

選擇合理的吸油管路管徑，以保證油液的流動暢通。彎曲和節流，或者過長的管路都會妨礙泵的正常工作。建議吸油管路流速不超過1-2m/sec。

允許的小相對吸油壓力為-0,3 bar。吸油壓力異常時泵將無法正常工作。

齒輪泵的工作轉速不得低于小轉速。安裝前必須注入相同的工作液壓油。通過連接管路注油。如果需要，可手動驅動泵旋轉。

電機泵組連接必須直接通過能夠補償偏差的彈性聯軸器完成。不允許聯軸器在泵的軸端產生軸向或者徑向的負載。

多聯泵

允許多聯泵組合，意味著在獨立液壓回路中，可以實現多種流量組合。

進行多聯泵組合時，必須滿足以下要求：

多聯泵組合時，各泵必須是相同規格，或者按照規格順序遞減。

多聯泵的大轉速由轉速小的泵決定。

不得超過大允許扭矩值。

迪普馬DUPLOMATIC內嚙合齒輪泵IGP

-IGP內嚙合齒輪泵分為五種規格，每種規格包含一系列不同的排量。

-由于和工作壓力成比例的徑向和軸向補償，以及低工作噪音，IGP泵性能卓越。

-優化的載荷分配以及特殊的耐磨軸承，使得泵能夠在高壓下持續工作，且延長了泵的工作壽命。

-IGP泵也可以多聯泵形式供應，通過組合實現多種流量。

技術參數

IGP泵規格： 3；4；5；6；7

排量范圍：3,6-10,2cm3/rev；13,3-32,6cm3/rev,7；33,1 - 64,9cm3/rev；64,1 - 126,2cm3/rev；125,8 - 251,7cm3/rev；

流量范圍 (1500 rpm時)：5,4 - 15,3l/min；19,9 - 48,9l/min；49,6 - 97,3l/min；96,1 - 189,3l/min；188,7 - 377,5l/min；

旋轉方向：順時針或者逆時針(從軸端觀察)

液壓連接：法蘭接頭SAE J518 c

安裝形式：法蘭 SAE J744 c

重量（單泵）：4-4.8kg；8.6-11kg；15.5-18.7kg；29.2-35kg；46.5-59kg；

環境溫度范圍：-10/+60℃

油液溫度范圍：-10/+80℃

推薦油液粘度：25-100cSt

液壓油類型

使用帶防沫劑和抗氧化劑的礦物基液壓油。

液壓油粘度：

液壓油工作粘度必須在以下范圍內：

小粘度 10 cSt 油液高工作溫度80 °C下

佳粘度 25 - 100 cSt 油液處于油箱中的工作溫度下

大粘度 2000 cSt 僅限于泵啟動階段

選擇油液時，必須確保在工作溫度下，液壓油實際粘度在上述范圍內。

產品型號：

意大利迪普馬DUPLOMATIC齒輪泵

GP1-0013R97F/20N

GP1-0020R97F/20N

GP1-0027R97F/20N

GP1-0034R97F/20N

GP1-0041R97F/20N

GP1-0051R97F/20N

GP1-0061R97F/20N

GP1-0074R97F/20N

GP1-0094R97F/20N

GP2-0070R97F/20N

GP2-0095R97F/20N

GP2-0113R97F/20N

GP2-0140R97F/20N

GP2-0158R97F/20N

GP2-0178R97F/20N

GP2-0208R97F/20N

GP2-0234R97F/20N

GP2-0279R97F/20N

GP3-0207R97F/20N

GP3-0225R97F/20N

GP3-0264R97F/20N

GP3-0337R97F/20N

GP3-0394R97F/20N

GP3-0427R97F/20N

GP3-0514R97F/20N

GP3-0600R97F/20N

GP3-0696R97F/20N

GP3-0776R97F/20N

GP3-0876R97F/20N

GP1-0013L97F/20N

GP1-0020L97F/20N

GP1-0027L97F/20N

GP1-0034L97F/20N

GP1-0041L97F/20N

GP1-0051L97F/20N

GP1-0061L97F/20N

GP1-0074L97F/20N

GP1-0094L97F/20N

GP2-0070L97F/20N

GP2-0095L97F/20N

GP2-0113L97F/20N

GP2-0140L97F/20N

GP2-0158L97F/20N

GP2-0178L97F/20N

GP2-0208L97F/20N

GP2-0234L97F/20N

GP2-0279L97F/20N

GP3-0207L97F/20N

GP3-0225L97F/20N

GP3-0264L97F/20N

GP3-0337L97F/20N

GP3-0394L97F/20N

GP3-0427L97F/20N

GP3-0514L97F/20N

GP3-0600L97F/20N

GP3-0696L97F/20N

GP3-0776L97F/20N

GP3-0876L97F/20N

GP1-0013R95F/20N

GP1-0020R95F/20N

GP1-0027R95F/20N

GP1-0034R95F/20N

GP1-0041R95F/20N

GP1-0051R95F/20N

GP1-0061R95F/20N

GP1-0074R95F/20N

GP1-0094R95F/20N

GP2-0070R95F/20N

GP2-0095R95F/20N

GP2-0113R95F/20N

GP2-0140R95F/20N

GP2-0158R95F/20N

GP2-0178R95F/20N

GP2-0208R95F/20N

GP2-0234R95F/20N

GP2-0279R95F/20N

GP3-0207R95F/20N

GP3-0225R95F/20N

GP3-0264R95F/20N

GP3-0337R95F/20N

GP3-0394R95F/20N

GP3-0427R95F/20N

GP3-0514R95F/20N

GP3-0600R95F/20N

GP3-0696R95F/20N

GP3-0776R95F/20N

GP3-0876R95F/20N

GP1-0013R95B/20NH

GP1-0020R95B/20NH

GP1-0027R95B/20NH

GP1-0034R95B/20NH

GP1-0041R95B/20NH

GP1-0051R95B/20NH

GP1-0061R95B/20NH

GP1-0074R95B/20NH

GP1-0094R95B/20NH

GP2-0070R95B/20NH

GP2-0095R95B/20NH

GP2-0113R95B/20NH

GP2-0140R95B/20NH

GP2-0158R95B/20NH

GP2-0178R95B/20NH

GP2-0208R95B/20NH

GP2-0234R95B/20NH

GP2-0279R95B/20NH

GP3-0207R95B/20NH

GP3-0225R95B/20NH

GP3-0264R95B/20NH

GP3-0337R95B/20NH

GP3-0394R95B/20NH

GP3-0427R95B/20NH

GP3-0514R95B/20NH

GP3-0600R95B/20NH

GP3-0696R95B/20NH

GP3-0776R95B/20NH

GP3-0876R95B/20NH

GP10013R97F20N

GP10020R97F20N

GP10027R97F20N

GP10034R97F20N

GP10041R97F20N

GP10051R97F20N

GP10061R97F20N

GP10074R97F20N

GP10094R97F20N

GP20070R97F20N

GP20095R97F20N

GP20113R97F20N

GP20140R97F20N

GP20158R97F20N

GP20178R97F20N

GP20208R97F20N

GP20234R97F20N

GP20279R97F20N

GP30207R97F20N

GP30225R97F20N

GP30264R97F20N

GP30337R97F20N

GP30394R97F20N

GP30427R97F20N

GP30514R97F20N

GP30600R97F20N

GP30696R97F20N

GP30776R97F20N

GP30876R97F20N

GP10013L97F20N

GP10020L97F20N

GP10027L97F20N

GP10034L97F20N

GP10041L97F20N

GP10051L97F20N

GP10061L97F20N

GP10074L97F20N

GP10094L97F20N

GP20070L97F20N

GP20095L97F20N

GP20113L97F20N

GP20140L97F20N

GP20158L97F20N

GP20178L97F20N

GP20208L97F20N

GP20234L97F20N

GP20279L97F20N

GP30207L97F20N

GP30225L97F20N

GP30264L97F20N

GP30337L97F20N

GP30394L97F20N

GP30427L97F20N

GP30514L97F20N

GP30600L97F20N

GP30696L97F20N

GP30776L97F20N

GP30876L97F20N

GP10013R95F20N

GP10020R95F20N

GP10027R95F20N

GP10034R95F20N

GP10041R95F20N

GP10051R95F20N

GP10061R95F20N

GP10074R95F20N

GP10094R95F20N

GP20070R95F20N

GP20095R95F20N

GP20113R95F20N

GP20140R95F20N

GP20158R95F20N

GP20178R95F20N

GP20208R95F20N

GP20234R95F20N

GP20279R95F20N

GP30207R95F20N

GP30225R95F20N

GP30264R95F20N

GP30337R95F20N

GP30394R95F20N

GP30427R95F20N

GP30514R95F20N

GP30600R95F20N

GP30696R95F20N

GP30776R95F20N

GP30876R95F20N

GP10013R95B20NH

GP10020R95B20NH

GP10027R95B20NH

GP10034R95B20NH

GP10041R95B20NH

GP10051R95B20NH

GP10061R95B20NH

GP10074R95B20NH

GP10094R95B20NH

GP20070R95B20NH

GP20095R95B20NH

GP20113R95B20NH

GP20140R95B20NH

GP20158R95B20NH

GP20178R95B20NH

GP20208R95B20NH

GP20234R95B20NH

GP20279R95B20NH

GP30207R95B20NH

GP30225R95B20NH

GP30264R95B20NH

GP30337R95B20NH

GP30394R95B20NH

GP30427R95B20NH

GP30514R95B20NH

GP30600R95B20NH

GP30696R95B20NH

GP30776R95B20NH

GP30876R95B20NH

GP3F0394R97F20N+GP1R0061RF20N

GP2F-0070R97F/20N+GP1R-0020RF/20NH

GP3F-0225R97F/20N+GP2M-0140RF/20N+GP1R-0020RF/20N
