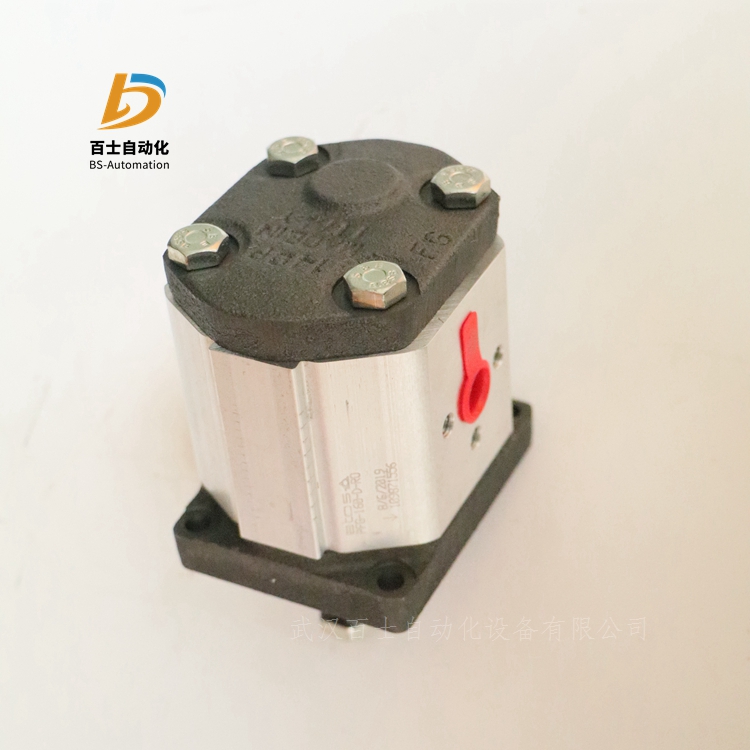

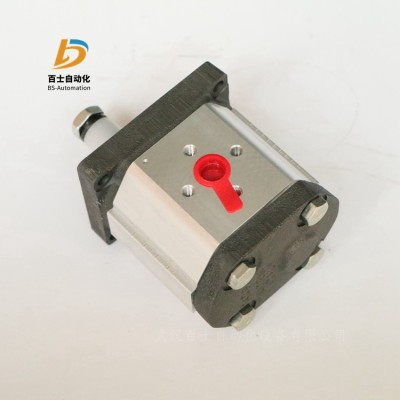

意大利全新原裝正品ATOS阿托斯PFG-160-D-RO齒輪泵 現貨

武漢百士自動化設備有限公司

雷青

通訊地址：湖北省武漢市蔡甸區長江路505號長江楚韻1棟2單元1502室

產品簡介：

機械能:

對于剛體來說，機械能是其動能和勢能的總和;對于流體來說，機械能是其壓力能、動能和勢能的總和。

壓力能:

伯努利方程表明，流體中與壓力相關的那部分能量叫作壓力能。顯然，流體的壓力能等于其壓力和體積的乘積。

在液壓與氣壓傳動中，壓力能是主要的能量形式，勢能和動能比壓力能小得多。

動力元件是指液壓系統的液壓泵和氣壓系統的氣源裝置。它們由電動機或柴油機驅動，把輸入的機械能轉換成油

液或氣體的壓力能輸入到系統中去，為系統的工作提供動力。

一、液壓泵的基本工作原理

單柱塞泵的工作原理。凸輪由電動機帶動旋轉。當凸輪推動柱塞向上運動時，柱塞和缸體形成的密封體積減小，

油液從密封體積中擠出，經單向閥排到需要的地方去。當凸輪旋轉至曲線的下降部位時，彈簧迫使柱塞向回下，

形成一定真空度，油箱中的油液在大氣壓力的

作用下進入密封容積。凸輪使柱塞不斷地升降，密封容積周期性地減小和增大，泵就不斷吸油和排油。

容積式液壓泵的共同工作原理如下:

(1)容積式泵必定有一一個或若干個周期變化的密封容積。密封容積變小使油液被擠出，密封容積變大時形成一定

真空度，油液通過吸油管被吸入。密封容積的變換量以及變化頻率決定泵的流量。

( 2)合適的配流裝置。不同形式泵的配流裝置雖然結構形式不同，但所起作用相同，并且在容積式泵中是必不可少

的。容積式泵排油的壓力決定于排油管道中油液所受到的負載。

二、液壓泵的主要性能參數

1、壓力

工作壓力是指泵的輸出壓力，其數值決定于外負載。如果負載是串聯的，泵的工作壓力是這些負載壓力之和;如果

負載是并聯的，則泵的工作壓力決定于并聯負載中小的負載壓力。

額定壓力是指根據實驗結果而推薦的可連續使用的高壓力，他反映了泵的能力(一般為泵銘

牌上所標的壓力)。在額定壓力下運行時，泵有足夠的流量輸出，并且能保證較高的效率和壽命。

高壓力比額定壓力稍高，可看作是泵的能力極限。一-般不希望泵長期在高壓力下運行。

2、排量和流量

排量q指在無泄漏情況下，液壓泵轉- ~轉所能排出的油液體積。可見，排量的大小只與液壓泵中密封工作容腔

的幾何尺寸和個數有關。排量的常用單位是(ml/r) 。

單柱塞泵:q=πd2H/4

理論流量Q指在無泄漏情況下， 液壓泵單位時間內輸出的油液體積。其值等于泵的排量V和泵軸轉數n的乘積，

即:QT=qn=πd2Hn/4

實際流量Q指單位時間內液壓泵實際輸出油液體積。由于工作過程中泵的出 口壓力不等于零，因而存在內部泄

漏量0Q (泵的工作壓力越高，泄漏量越大)，使得泵的實際流量小于泵的理論流量，即Q=QT-AQ

泵的實際流量和理論流量之比稱為容積效率ηpv=Q/Qn=(Qr~OQ)/Qr =1-0Q/Qr且Q=Qr*Npv

3、功率、機械效率和總效率

輸入功率P;驅動液壓泵的機械功率,由電動機或柴油機給出P; =2πnMr

輸出功率Po液壓泵輸出的液壓功率,

P.=pQr

根據能量守恒，有pQ_=2πM~n將Q.=qn,消去n得M~=pq/2π

實際_上，由于泵內有各種機械和液壓摩擦損失,泵的實際輸入轉矩應大于理論轉矩

泵的摩擦損失由兩部分組成

容積損失主要 是液壓泵內部泄漏造成的流量損失。容積損失的大小用容積效率表征ηpv機械損失指液壓泵內流

體粘性和機械摩擦造成的轉矩損失。機械損失的大小用機械效率表征ηpm

ηpm=Mp/Mp .

液壓泵的總效率泵的總效率是泵的輸出功率與輸入功率之比Mp- =ηpm°Mpv

三、液壓泵和液壓馬達的類型

按結構分:柱塞式、葉片式和齒輪式

按排量分:定量和變量

按調節方式分:手動式和自動式，

自動式又分限壓式、恒功率式、恒壓式和恒流式等。

按自吸能力分:自吸式合非自吸式

柱塞泵

所述單柱塞泵中，凸輪使泵在半周內吸油，半周內排油。因此泵排出的流量:是脈動的，它所驅動的液壓缸或

液壓馬達的運動速度是不均勻的。所以無論是泵或馬達總是做成多柱塞的。常用的多柱塞泵有徑向式和軸向

式兩大類。

一、徑向柱塞泵

1.徑向柱塞泵的工作原理

圖為徑向柱塞泵的工作原理。之所以稱為徑向柱塞泵是因為有多個柱塞徑向地配置在一個共同的缸體內。缸

體由電動機帶動旋轉，柱塞要靠離心力耍出，但其頂部被定子的內壁所限制。定子是一個與缸體偏心放置的

圓環。因此，當缸體旋轉時柱塞就做往復運動。這里采用配流軸配油，又稱徑向配流。徑向柱塞泵外形尺寸

較大，目前生產中應用不廣。

二、軸向柱塞泵

1、直軸式軸向柱塞泵原理

泵的工作原理。斜盤和配流盤固定不轉，電機帶動軸、缸體以及缸體內柱塞-起旋轉。柱塞尾有彈簀，使其球

頭與斜盤保持接觸。

配流盤

由于存在困油問題，為減少困油，因此在配油盤的槽I、II的起始點開. 上條小三角槽，且在二配流槽的兩端都

開有小三角槽。

2、流量

軸向柱塞泵的幾何排量

q=(πd2/4) DZtg γ

平均理論流量為

Qn=(πd2/4) DZntg γ

式中d-柱塞直徑; D~ -柱塞在缸體.上的分布直徑; Z- -柱塞數; n-軸的轉速;γ-斜盤傾斜角度。

從上式看出:泵的流量及每轉排量可通過改變斜盤傾角γ而改變，所以軸向柱塞泵可很方便地做成變量泵。

葉片泵和葉片式馬達

葉片泵具有結構緊湊、流量均勻、噪聲小、運轉平穩等優點，因而被廣 泛用于中、低壓液壓系統中。但它也存

在著結構復雜，吸油能力差，對油液污染比較敏感等缺點。

葉片泵有兩類:雙作用和單作用葉片泵，雙作用葉片泵是定量泵，單作用泵往往做成變量泵。

一、

雙作用葉片泵

1、結構和工作原理

雙作用葉片泵結構。它主要由殼體、轉子、定子、葉片、配流盤和主軸等組成。

雙作用葉片泵工作原理可由下圖說明。當轉子和葉片一起按圖示方向旋轉時，由于離心力的作用，葉片緊貼在

定子4的內表面，把定子內表面、轉子外表面和兩個配流盤形成的空間分割成八塊密封容積。隨著轉子的旋轉，

每一塊密封容積會周期性地變大和縮小。一轉內密封容積變化兩個循環。所以密封容積每轉內吸油、壓油兩次，

稱為雙作用泵。雙作用使流量增加一倍,流量也相應增加。

2、排量和流量

當不考慮葉片厚度時，雙作用葉片泵的排量為Vo=2 (V;-V,)Z

Z為密封容腔的個數,V,和V,分別是完成吸油和壓油后封油區內油液的體積。顯然考慮到=2n/Z,所以V。= 2nB(R2

-r2)

式中，B一葉片的寬度, R、r一定子的長半徑和短半徑。

實際上葉片有一一定厚度，葉片所占的空間減小了密封工作容腔的容積。因此轉子每轉因葉片所占體積而造成的

排量損失。

3、結構.上的若干特點

(1)保持葉片與定子內表面接觸轉子旋轉時保證葉片與定子內表面接觸時泵正常工作的必要條件。前文已指出葉片

靠旋轉時離心甩出，但在壓油區葉片頂部有壓力油作用，只靠離心力不能保證葉片與定子可靠接觸。為此,將壓力

油也通至葉片底部。但這樣做在吸油區時葉片對定子的壓力又嫌過大，使定子吸油區過渡曲線部位磨損嚴重。減

少葉片厚度可減少葉片底部的作用力，但受到葉片強度的限制，葉片不能過薄。這往往成為提高葉片泵工作壓力

的障礙。在高壓葉片泵中采用各種結構來減小葉片對定子的作用力。

(2)端面間隙

為了使轉子和葉片能自由旋轉，它們與配油盤二端面間應保持一定間隙。 但間隙也不能過大，過大時將使泵的內

泄漏增加，泵容積效率降低。-般中、小規格的泵其端面間隙為0.02~0.04mm。

(3)定子曲線

這里指的是連接四段圓弧的過渡曲線。較早期的泵采用阿基米德螺線。即ρ=r2+aφ及;p=r1-ap采用阿基米德螺線

時，葉片徑向速度不變，

不會引起泵流量脈動。

(4)葉片傾角

葉片頂部順轉子旋轉方向轉過一角度θ。很明顯，葉片頂部與定子曲線間是滑動摩擦。在壓油區，葉片依靠定子內

表面迫使葉片沿葉片槽向里運;動，其作用與凸輪相似，葉片與定子內表面接觸時有一定壓力角。

4、類型

葉片泵額定壓力6.3MPa,轉速有1000~1500r/min,流量有6~ 100r/min多種規格，容積效率90%左右，主要用于機床。

二、單作用葉片泵

1、工作原理

單作用葉片泵工作原理見下圖。由圖可看出,與雙作用泵的主要差別在于它的定子是-一個與轉子偏心放置的圓環轉

子每一轉，轉子定子葉片和配流盤形成的密封容積只變換一次，所以配流盤_上只需要一個配流窗口。

2、限壓式變量葉片泵

限壓式變量葉片泵的原理，泵的輸出壓力作用在定子右側的活塞上。當壓力作用在活塞上的力不超過彈簧2的預緊

力時，泵的輸出流量基本不變。當泵的工作壓力增加，作用于活塞上的力超過彈簀的預緊力時，定子向左移動，偏

心量減小，泵的輸出流量減小。當泵壓力到達某-數值時，偏心量接近零，泵沒有流量輸出。

概述

齒輪泵是液壓泵中結構簡單的一種泵，它的抗污染能力強,價格便宜。但一般齒輪泵容積效率較低，軸承. 上不平衡

力大，工作壓力不高。齒輪泵的另一一個重要缺點是流量脈動大，運行時噪聲水平較高，在高壓下運行時尤為突出。

齒輪泵主要用于低壓或噪聲水平限制不嚴的場合。一般機械的潤滑泵以及非自吸式泵的輔助泵都采用,齒輪泵。

從結構_上看齒輪泵可分為外嚙合和內嚙合兩類,其中以外嚙合齒輪泵應用更廣泛。

外嚙合齒輪泵工作原理

外嚙合齒輪泵由一對完全相同的齒輪嚙合，產生上下體積變化，這就形成了吸油區和壓油區。同時在嚙合過程中嚙合

點沿嚙合線移動,把這兩區分開，起配流作用。

泵的排量

泵每轉一周把兩個齒輪上齒谷中的存油排出。如果泵中采用標準齒輪,并取齒谷的容積等于齒部的體積，則齒輪每轉一

周排出的體積可近似等于外徑為(mZ+2m)，內徑為(mZ-2m)，厚度為B的圓環體積，即

q=π/4[(mZ+2m)2-(mZ-2m)2]B=2rm2ZB

由于齒谷的體積大于齒部，實際幾何排量還要大一些，故以3.33代替上式中的π較接近實際情況。得q=6.66m2ZB即

泵的實際流量為: Q=6.66m2ZBηpv'n

工作原理

液壓泵是靠密封容腔容積的變化來工作的.原動機帶動泵旋轉時,通過一定機構使泵內的密封工作腔的容積發生變化,由

配流裝置使密封工作容積輪流和吸油口或壓油口相通,從而使泵進行吸油和排油.

密封容積大→泵吸油 輸入: 轉矩和轉速

密封容變小→泵壓油 輸出: 壓力和流量

基于.上述工作原理的液壓泵叫做容積式液壓泵,液壓傳動中用到的都是容積式液壓泵。

工作原理:

中當凸輪旋轉時,柱塞在凸輪和彈簧4的作用下在缸體內往復運動。當柱塞右移時,密封工作腔的容積變大，產生真空，

油箱中的油液在大氣壓力作用下通過單向閥吸入缸體內,實現泵吸油。當柱塞左移時,密封工作腔的容積變小，油液受

到擠壓便通過單向閥輸送到系統中去，實現泵壓油。如果偏心輪不斷地旋轉,泵就會不斷地完成吸油和壓油動作,因此

就會連續不斷地向液壓系統供油

—GP型泵是一種具有軸向間隙補償功能的定排量外嚙合齒輪泵。

—該泵在高壓下具有很高的容積效率和很低的噪聲。由于導向管平衡系統的作用，該泵的耐用性很好。

—GP泵具有三種不同規格，其排量分別為9.1,20.8和51.4cm3/rev，工作壓力可達230bar（標準）和310bar（高壓型H）

—GP泵可根據需要組合成不同流量的多聯泵。

齒輪泵是依靠泵缸與嚙合齒輪間所形成的工作容積變化和移動來輸送液體或使之增壓的回轉泵。由兩個齒輪、泵體與前

后蓋組成兩個封閉空間，當齒輪轉動時，齒輪脫開側的空間的體積從小變大，形成真空，將液體吸入，齒輪嚙合側的空

間的體積從大變小，而將液體擠入管路中去。吸入腔與排出腔是靠兩個齒輪的嚙合線來隔開的。齒輪泵的排出口的壓力

完全取決于泵出處阻力的大小。

齒輪泵的概念是很簡單的，即它的基本形式就是兩個尺寸相同的齒輪在一個緊密配合的殼體內相互嚙合旋轉，這個殼

體的內部類似“8”字形，兩個齒輪裝在里面，齒輪的外徑及兩側與殼體緊密配合。來自于擠出機的物料在吸入口進入

兩個齒輪中間，并充滿這一空間，隨著齒的旋轉沿殼體運動，后在兩齒嚙合時排出。

在術語上講，齒輪泵也叫正排量裝置，即像一個缸筒內的活塞，當一個齒進入另一個齒的流體空間時，液體就被機械

性地擠排出來。因為液體是不可壓縮的，所以液體和齒就不能在同一時間占據同一空間，這樣，液體就被排除了。由

于齒的不斷嚙合，這一現象就連續在發生，因而也就在泵的出口提供了一個連續排除量，泵每轉一轉，排出的量是一

樣的。隨著驅動軸的不間斷地旋轉，泵也就不間斷地排出流體。泵的流量直接與泵的轉速有關。

實際上，在泵內有很少量的流體損失，這使泵的運行效率不能達到，因為這些流體被用來潤滑軸承及齒輪兩側，

而泵體也絕不可能無間隙配合，故不能使流體地從出口排出，所以少量的流體損失是必然的。然而泵還是可以良

好地運行，對大多數擠出物料來說，仍可以達到93%～98%的效率。對于粘度或密度在工藝中有變化的流體，這種泵

不會受到太多影響。如果有一個阻尼器，比如在排出口側放一個濾網或一個限制器，泵則會推動流體通過它們。如果

這個阻尼器在工作中變化，亦即如果濾網變臟、堵塞了，或限制器的背壓升高了，則泵仍將保持恒定的流量，直至達

到裝置中弱的部件的機械極限(通常裝有一個扭矩限制器)。

對于一臺泵的轉速，實際上是有限制的，這主要取決于工藝流體，如果傳送的是油類，泵則能以很高的速度轉動，但

當流體是一種高粘度的聚合物熔體時，這種限制就會大幅度降低。推動高粘流體進入吸入口一側的兩齒空間是非常重要

的，如果這一空間沒有填充滿，則泵就不能排出準確的流量，所以PV值(壓力×流速)也是另外一個限制因素，而且是一個

工藝變量。由于這些限制，齒輪泵制造商將提供一系列產品，即不同的規格及排量(每轉一周所排出的量)。這些泵將與具

體的應用工藝相配合，以使系統能力及價格達到優。

泵的齒輪與軸共為一體，采用通體淬硬工藝，可獲得更長的工作壽命。型軸承結合了強制潤滑機理，使聚合物經軸承表面，

并返回到泵的進口側，以確保旋轉軸的有效潤滑。這一特性減少了聚合物滯留并降解的可能性。精密加工的泵體可使型軸承

與齒輪軸精確配合，確保齒輪軸不偏心，以防齒輪磨損。密封結構與聚四氟唇型密封共同構成水冷密封。這種密封實際上并

不接觸軸的表面，它的密封原理是將聚合物冷卻到半熔融狀態而形成自密封。也可以采用密封，它在軸封內表上加工有反向

螺旋槽，可使聚合物被反壓回到進口。為便于安裝，制造商設計了一個環形螺栓安裝面，以使與其它設備的法蘭安裝相配合，

這使得筒形法蘭的制造更容易。

PEP－II齒輪泵帶有與泵的規格相匹配的加熱元件，可供用戶選配，這可保證快速加溫和熱量控制。與泵體內加熱方式不同

，這些元件的損壞只限于一個板子上，與整個泵無關。

驅動裝置

齒輪泵由一個獨立的電機驅動，可有效地阻斷上游的壓力脈動及流量波動。在齒輪泵出口處的壓力脈動可以控制在1%以內。

在擠出生產線上采用一臺齒輪泵，可以提高流量輸出速度，減少物料在擠出機內的剪切及駐留時

外嚙合齒輪泵是應用廣泛的一種齒輪泵，一般齒輪泵通常指的就是外嚙合齒輪泵。主要有主動齒輪、從動齒輪、泵體、

泵蓋和安全閥等組成。泵體、泵蓋和齒輪構成的密封空間就是齒輪泵的工作室。兩個齒輪的輪軸分別裝在兩泵蓋上的軸

承孔內，主動齒輪軸伸出泵體，由電動機帶動旋轉。外嚙合齒輪泵結構簡單、重量輕、造價低、工作可靠、應用范圍廣。

齒輪泵工作時，主動輪隨電動機一起旋轉并帶動從動輪跟著旋轉。當吸入室一側的嚙合齒逐漸分開時，吸入室容積增大，

壓力降低，便將吸人管中的液體吸入泵內；吸入液體分兩路在齒槽內被齒輪推送到排出室。液體進入排出室后，由于兩個

齒輪的輪齒不斷嚙合，便液體受擠壓而從排出室進入排出管中。主動齒輪和從動齒輪不停地旋轉，泵就能連續不斷地吸入

和排出液體。

泵體上裝有安全閥，當排出壓力超過規定壓力時，輸送液體可以自動頂開安全閥，使高壓液體返回吸入管。

內嚙合齒輪泵，它由一對相互嚙合的內齒輪、及它們中間的月牙形件、泵殼等構成。月牙形件的作用是將吸入室和排出室

隔開。當主動齒輪旋轉時，在齒輪脫開嚙合的地方形成局部真空，液體被吸A泵內充滿吸入室各齒間，然后沿月牙形件的

內外兩側分兩路進入排出室。在輪齒進入嚙合的地方，存在于齒間的液體被擠壓而送進排出管。

提高齒輪油泵性能的可行回路

齒輪油泵因受定排量的結構限制，通常認為齒輪泵僅能作恒流量液壓源使用。

在泵上直接安裝控制閥，可省去泵與方向閥之間管路，從而控制了成本。較少管件及連接件可減少泄漏，從而提高工

作可靠性。而且泵本身安裝閥可降低回路的循環壓力，提高其工作性能。下面是一些可提高齒輪泵基本功能的回路，

其中有些是實踐證明可行的基本回路，而有些則屬創新研究。

卸載回路

卸載元件將在大流量泵與小功率單泵結合起來。液體從兩個齒輪油泵因受定排量的結構限制，通常認為齒輪泵僅能作

恒流量液壓源使用.齒輪油泵因受定排量的結構限制，通常認為齒輪油泵僅能作恒流量液壓源使用。然而，附件及螺紋

聯接組合閥方案對于提高其功能、降低系統成本及提高系統可靠性是有效的，因而，齒輪油泵的性能可接近價昂、復

雜的柱塞泵。的性能可接近價昂、復雜的柱塞泵。的出口排出，直至達到預定壓力和（或）流量。這時，大流量泵便

把流量從其出口循環到入口，從而減少了該泵對系統的輸出流量，即將泵的功率減少至略高于高壓部分工作的所需值。

流量降低的百分比取決于此時未卸載排量占總排量的比率。組合或螺紋聯接卸載閥減少乃至消除了管路、孔道和輔件及

其它可能的泄漏。

簡單的卸載元件由人工操縱。彈簧使卸載閥接通或關閉，當給閥一操縱信號時，閥的通斷狀態好被切換。杠桿或其它機

械機構是操縱這種閥的簡單方法。

導控（氣動或液壓）卸載閥是操縱方式的一種改進，因為此類閥可進行遠程控制。其大的進展是采用電氣或電子開關控

制的電磁閥，它不僅可用遠程控制，而且可用微機自動控制，通常認為這種簡單的卸載技術是應用的佳情況。

人工操縱卸載元件常用于為快速動作而需大流量及快速動作而需大流量及為精確控制而減少流量的回路，例如快速伸縮

的起重臂回路。圖1所示回路的卸載閥無操縱信號作用時，回路一直輸出大流量。對于常開閥，在常態下回路將輸出小流量。

壓力傳感卸載閥是普遍的方案。彈簧作用使卸載閥處于其大流量位置?；芈穳毫_到溢流閥預調值時，溢流閥開啟，卸載

閥在液壓和作用下切換至其小流量位置。壓力傳感卸載回路多用于行程中需快速、行程結束時需高壓低速的液壓缸供液。

壓力傳感卸載閥基基本上是一個達到系統壓力即卸的自動卸載元件，普遍用于測程儀分裂器和液壓虎鉗中。

流量傳感卸載回路中的卸載閥也是由彈簧將其壓向大流量位置。該閥中的固定節流孔尺寸按設備的發動機佳速度所需流

量確定。若發動機速度超出此佳范圍，則節流小孔壓降將增加，從而將卸載閥移位至小流量位置。因此大流量泵相鄰的

元件做成可對大流量節流的尺寸，故此回路能耗少、工作平穩且成本低。這種回路的典型應用是，限定回路流量達佳范

圍以提高整個系統的性能，或限定機器高速行駛期間的回路壓力。常用于垃圾運載卡車等。

壓力流量傳感卸載回路的卸載閥也是由彈簧壓向大流量位置，無論達到預定壓力還是流量，都會卸載。設備在空轉或正

常工作速度下均可完成高壓工作。此特性減少了不必要的流量，故降低了所需的功率。因為此種回路具有較寬的負載和

速度變化范圍，故常用于挖掘設備。

具有功率綜合的壓力傳感卸載回路，它由兩組略加變化的壓力傳感卸載泵組成，兩組泵由同一原動機驅動，每臺泵接受

另一卸載泵的導控卸載信號。此種傳感方式稱之為交互傳感，它可使一組泵在高壓下工作而另一組泵在大流量下工作。

兩只溢流閥可按每個回路特殊的壓力調整，以使一臺或兩臺泵卸載。此方案減少了功率需求，故可采用小容量價廉原動機。

負載傳感卸載回路。當主控閥的控制腔（下腔）無負載傳感信號時，泵的所有流量經閥1、閥2排回油箱；當給此控制閥

施加負載傳感信號時，泵向回路供液；當泵的輸出壓力超過負載傳感閥的壓力預定值時，泵僅向回路提供工作流量，而

多余流量經閥2的節流位置旁通回油箱。

帶負載傳感元件的齒輪油泵與柱塞泵相比，具有成本低、抗污染能力強及維護要求低的優點。

不論齒輪油泵的轉速、工作壓力或支路需要的流量大小，定值一次流量控制閥總可保證設備工作所需的流量。泵的輸出流

量必須大于或等于一次油路所需流量，二次流量可作它用或回油箱。定值一次流量閥（比例閥）將一次控制與液壓泵結合

起來，省去管路并消除外泄漏，故降低了成本。此種齒輪泵回路的典型應用是汽車起重機上?？梢姷降霓D向機構，它省去

了一個泵。

負載傳感流量控制閥的功能與定值一次流量控制的功能十分相近：即無論泵的轉速、工作壓力或支路抽需流量大小，均提

供一次流量。但僅通過一次油口向一次油路提供所需流量，直至其大調整值。此回路可替代標準的一次流量控制回路而獲

得大輸出流量。因無載回路的壓力低于定值一次流量控制方案，故回路溫升低、無載功耗小。負載傳感比列流量控制閥與

一次流量控制閥一樣，其典型應用是動力轉向機構。

旁路流量控制

對于旁路流量控制，不論泵的轉速或工作壓力高低，泵總按預定大值向系統供液，多余部分排回油箱或泵的入口。此方案

限制進入系統的流量，使其具有佳性能。其優點是，通過回路規模來控制大調整流量，降低成本；將泵和閥組合成一體，

并通過泵的旁通控制，使回路壓力降至低，從而減少管路及其泄漏。

旁路流量控制閥可與限定工作流量（工作速度）范圍的中團式負載傳感控制閥一起設計。此種型式的齒輪泵回路，常用于

限制液壓操縱以使發動機達佳速度的垃圾運載卡車或動力轉向泵回路中，也可用于固定式機械設備。

干式吸油閥

干式吸油閥是一種氣控液壓閥，它用于泵進油節流，當設備的液壓空載時，僅使極小流量（〈 18.9t/min）通過泵；而在

有負載時，全流量吸入泵。如圖10所示，這種回路可省去泵與原動機間的離合器，從而降低了成本，還減小了空載功耗，

因通過回路的極小流量保持了設備的原動機功率。另外，還降低了泵在空載時的噪聲。干式吸油閥回路可用于由內燃機

驅動的任何車輛中開關式液壓系統，例如垃圾裝填卡車及工業設備。

液壓泵方案的選擇

齒輪油泵的工作壓力已接近柱塞泵，組合負載傳感方案為齒輪泵提供了變量的可能性，這就意味著齒輪泵與柱塞泵之間

原本清楚的界限變理愈來愈模糊了。

合理選擇液壓泵方案的決定因素之一，是整個系統的成本，與價昂的柱塞泵相比，齒輪泵以其成本較低、回路簡單、過

濾要求低等特點，成為許多應用場合切實可行的選擇方案。

使用齒輪泵的同時應該避免些什么？

齒輪泵適用于各個行業，輸送的介質范圍比較廣泛，此齒輪泵具有結構牢固，安裝方便，拆卸容易，保養簡單，

使用的流量均勻連續，磨損輕微，使用壽命長等等一些優點。

　　1、使用齒輪泵的過程中要經常加脂，潤滑脂比較容易揮發，所以必須注意添換，其次保持好軸承處的清潔；

2、使用或者是使用完的情況下要把電動抽油泵放在比較干燥，沒有腐蝕性，比較潔凈的環境之中去；

3、齒輪泵在使用的過程中要經常檢查并且維修，應該注意檢查電動油桶查看里面的電源線；內接線，插頭，開

關是不是還能正常的使用；軸承的零部件是否有沒有損壞的地方等等一些；

4、應保存好齒輪泵上的每一個零部件，在拆檢齒輪泵的過程中，應該保存好每一個零部件，并且保持潔凈；

13發展方向

作為泵的一個主要品種，齒輪泵經了很多重要的發展變化。早期的齒輪泵都是全液壓式，由于環保和節能的需要，

以及伺服電機的成熟應用和價格的大幅度下降，近年來全電動式的精密齒輪泵越來越多，為了分析這一發展趨勢

，我將這其的比較特點列出：

全電動式齒輪泵有一系列優點，特別是在環保和節能方面的優勢，據報道，目前較先進的全電動式齒輪泵節電可

以達到70%，另外，由于使用伺服電機注射控制精度較高，轉速也較穩定，還可以多級調節。但全電動式齒輪泵

在使用壽命上不如全液壓式齒輪泵，而全液壓式齒輪泵要保證精度就必須使用帶閉環控制的伺服閥，而伺服閥價

格昂貴，帶來成本上升。

全液壓式齒輪泵在成型精密、形狀復雜的制品方面有許多獨特優勢，它從傳統的單缸充液式、多缸充液式發展到

現在的兩板直壓式，其中以兩板直壓式具代表性，但其控制技術難度大，機械加工精度高，液壓技術也難掌握。

電動—液壓式齒輪泵是集液壓和電驅動于一體的新型齒輪泵，它融合了全液壓式齒輪泵的高性能和全電動式的

節能優點，這種電動-液壓相結合的復合式齒輪泵已成為齒輪泵技術發展方向。

依據齒輪泵設備工藝的需求，齒輪泵油泵馬達耗電占整個設備耗電量的比例高達50%-65%，因而極具節能潛力。

齒輪泵旋轉不暢的原因

齒輪泵旋轉不暢的原因

①軸向間隙或徑向間隙太小。重新加以調整修配。

②泵內有污物。解體以清除異物。

③裝配有誤。齒輪泵兩銷孔的加工基準面并非裝配基準面，如先將銷子打入，再擰緊螺釘，泵會轉不動。正確的

方法是，邊轉動齒輪泵邊擰緊螺釘，后配鉆銷孔并打入銷子。

④泵與發動機聯軸器的同軸度差。同軸度應保證在0.1mm以內。

⑤泵內零件未退磁。裝配前所有零件均須退磁。

⑥滾針套質量不合格或滾針斷裂。修理或更換。

⑦工作油輸出口被堵塞。清除異物。

14平時維護齒輪泵的問方法

在使用齒輪泵的時侯避免不了要碰著齒輪泵的磨損，因此會出現許多問題，所以要學會普遍的對齒輪泵的一個

維修技術。有了問題能夠對其做出一個準確的判斷，接下來我就為大家講一下普通的維修技術：

　　1.工作平面的維修：要是泵蓋工作平面磨損比較小，可自己動手研磨法消除磨損痕跡，即在平臺或厚玻璃

板上放少許氣門砂，然后將泵蓋放在上面進行研磨，直到把磨損痕跡磨掉，工作表面平整為止。要是泵蓋工作

平面磨損深度超過零點一毫米時，就要采取先車削在研磨的來維修。

　　2.主動軸襯套孔的維修：泵蓋上的主動軸襯套孔磨損的修理與殼體主動軸襯套孔磨損的維修方法一樣。

　　泵殼內腔的修理：泵殼內腔磨損后，都采取內腔鑲套法修復，即將內腔搪大后鑲配鑄鐵或鋼襯套。鑲套后，

將內腔搪到要求的尺寸，并把伸出端面的襯套磨去，要和泵殼結合面平齊。

　　3.閥座的維修：限壓閥有球形閥和柱塞式閥兩種。球形閥座磨損后，可將一鋼球放在閥座上，然后用金屬

棒輕輕敲擊鋼球，直到球閥與閥座密合為止。要是閥座磨損嚴重，要鉸削除去磨痕，再用上法使之密合。柱塞

式閥座磨損后，可放入少許氣門砂進行研磨，磨到密合為止。

　　以上說的是針對齒輪泵基礎的一些關于零部件的維修，在應用的過程中也許還會遇到其他方面不同的問題，

還得對這些不同的問題認真的探討找出其中問題所在的原因。
