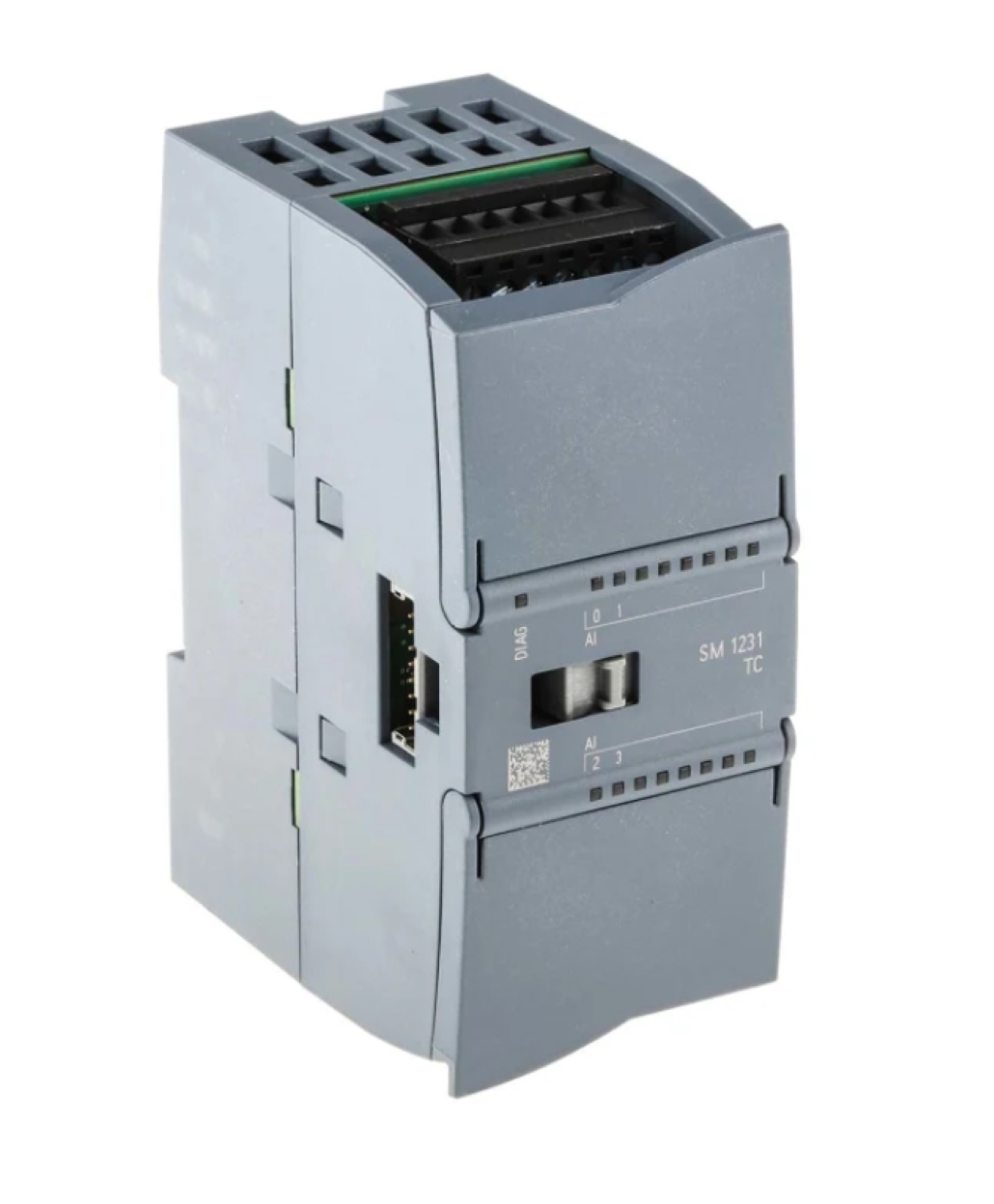

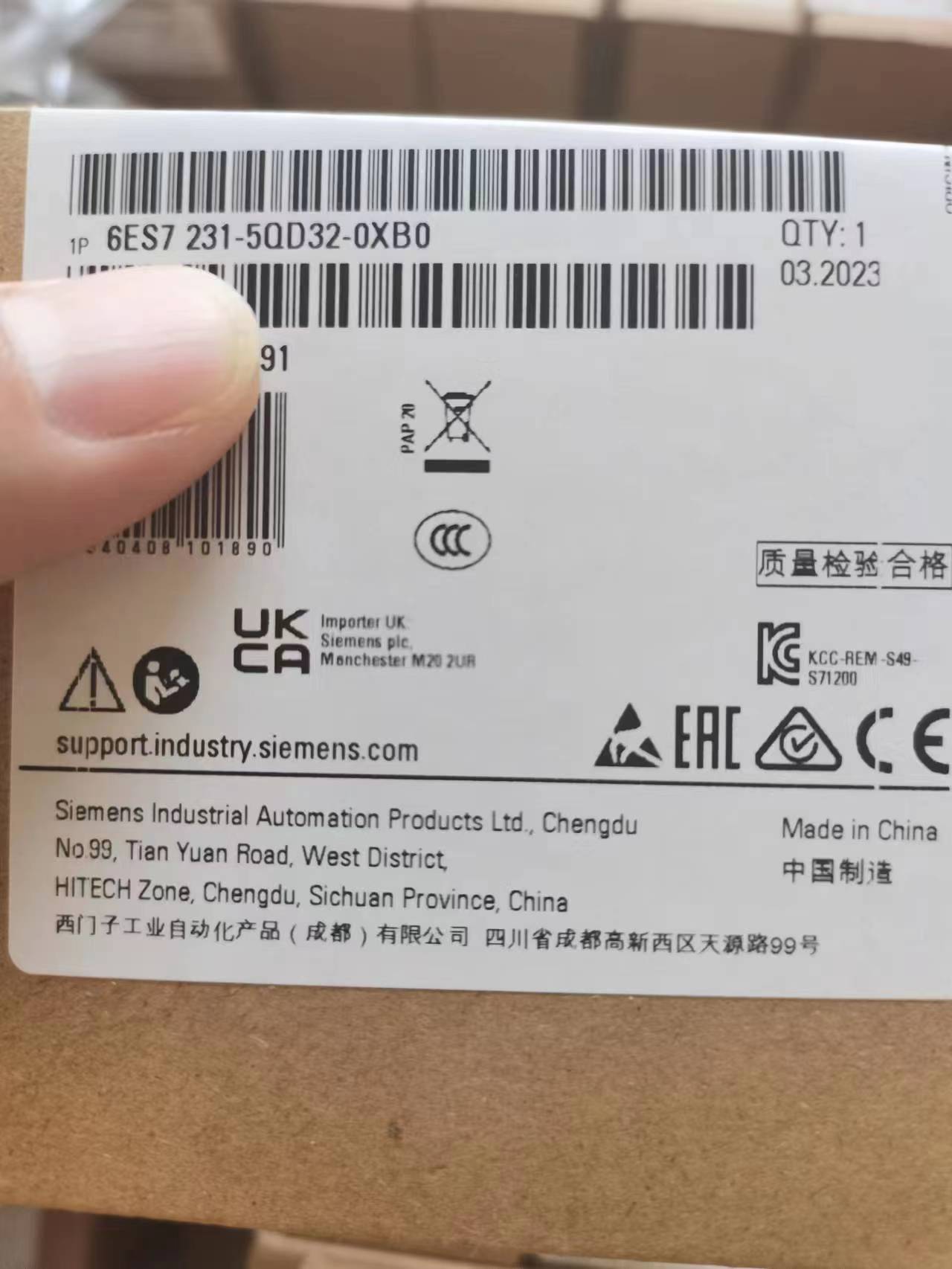

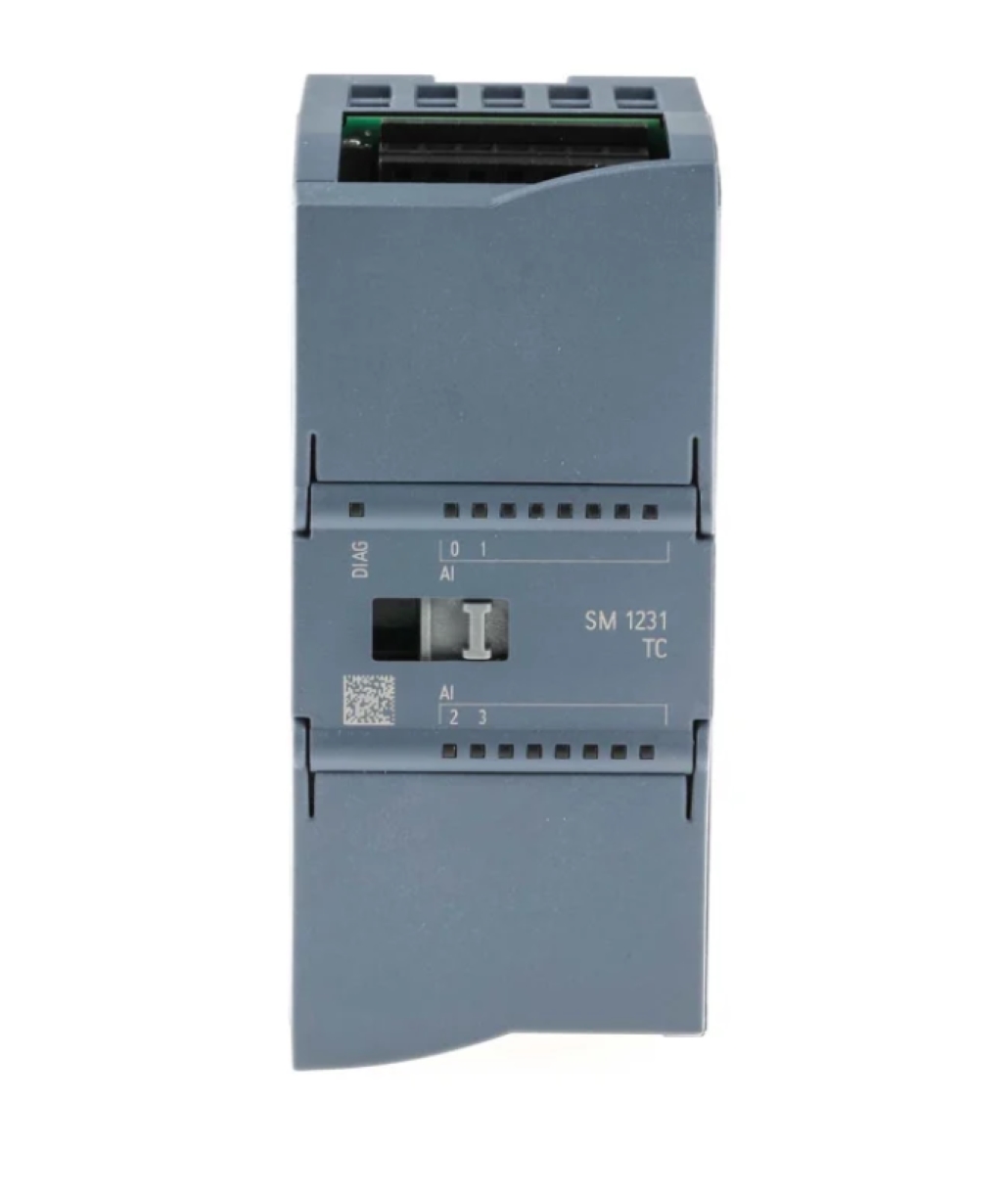

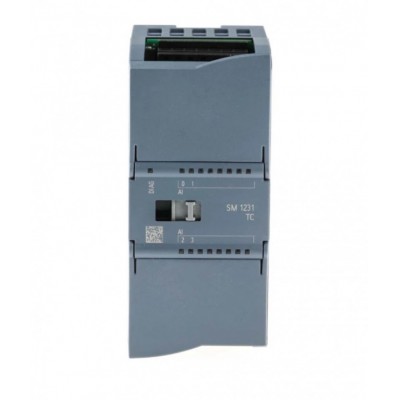

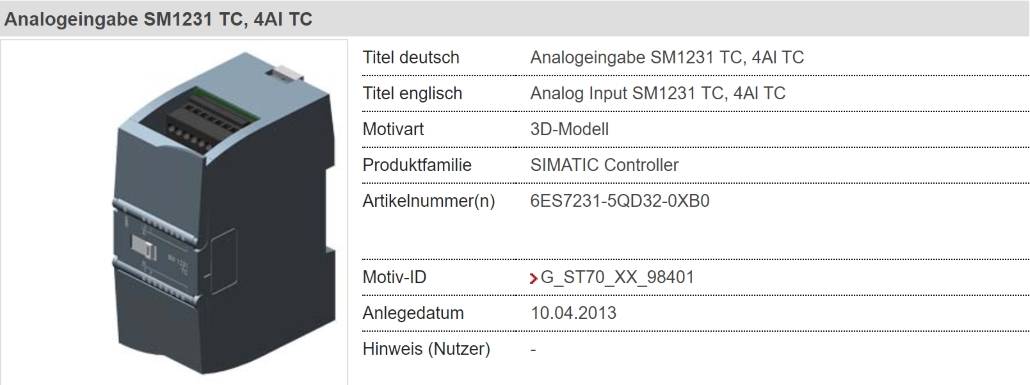

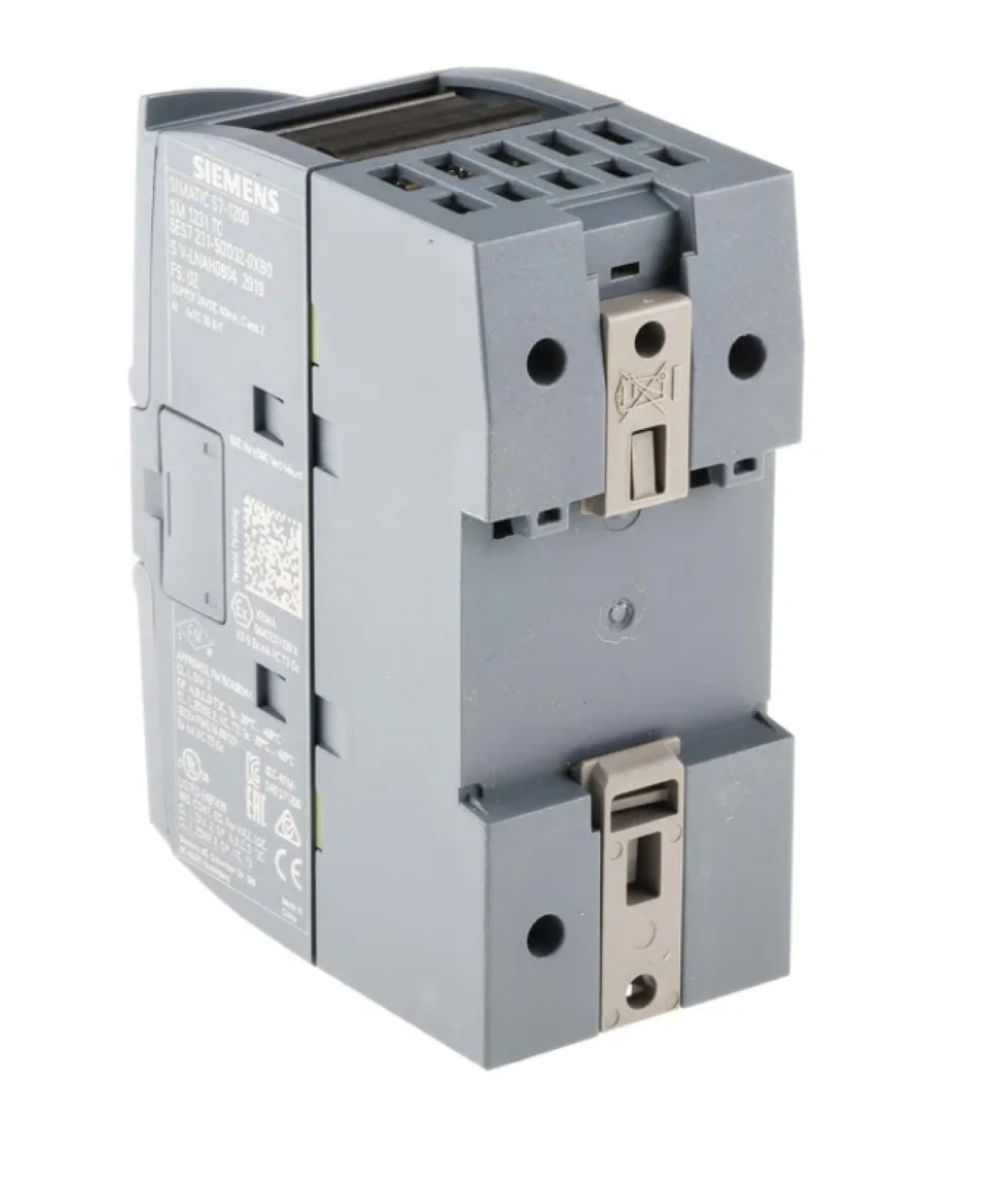

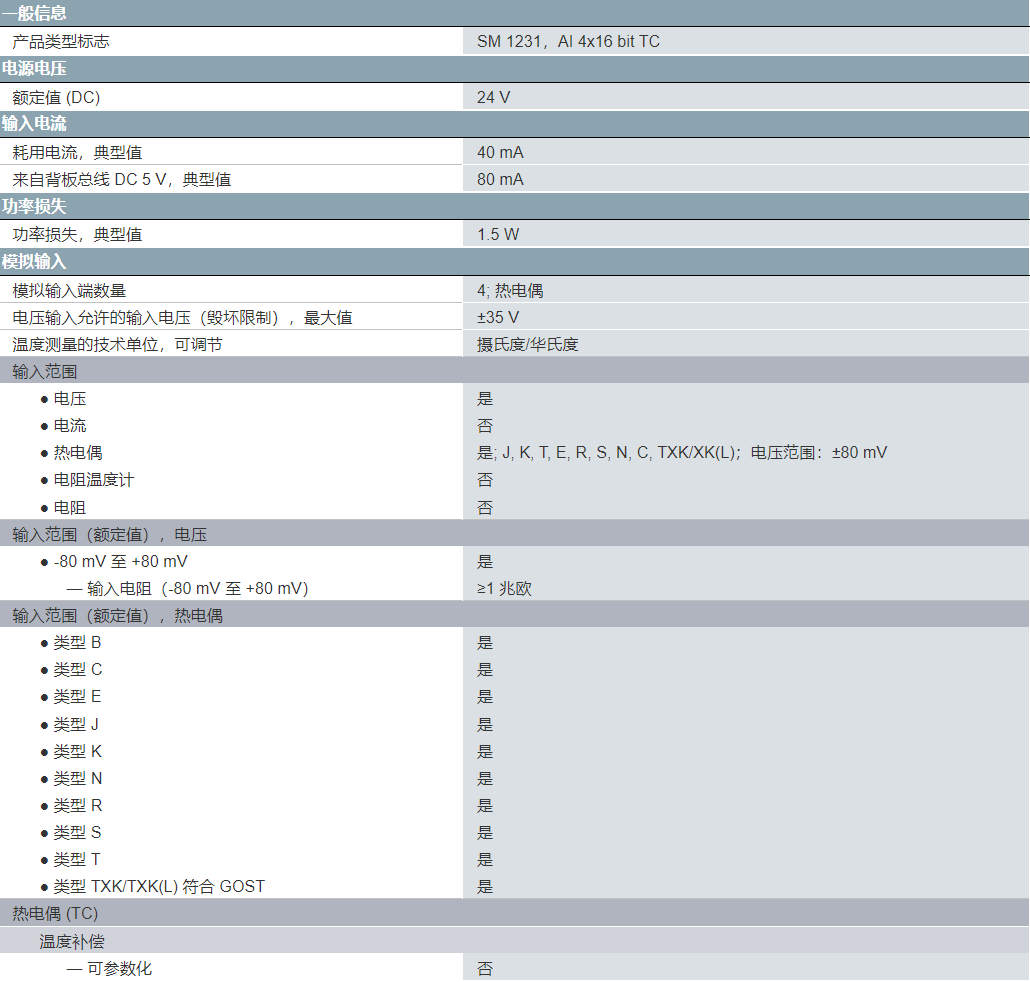

型號：6ES7231-5QD32-0XB0

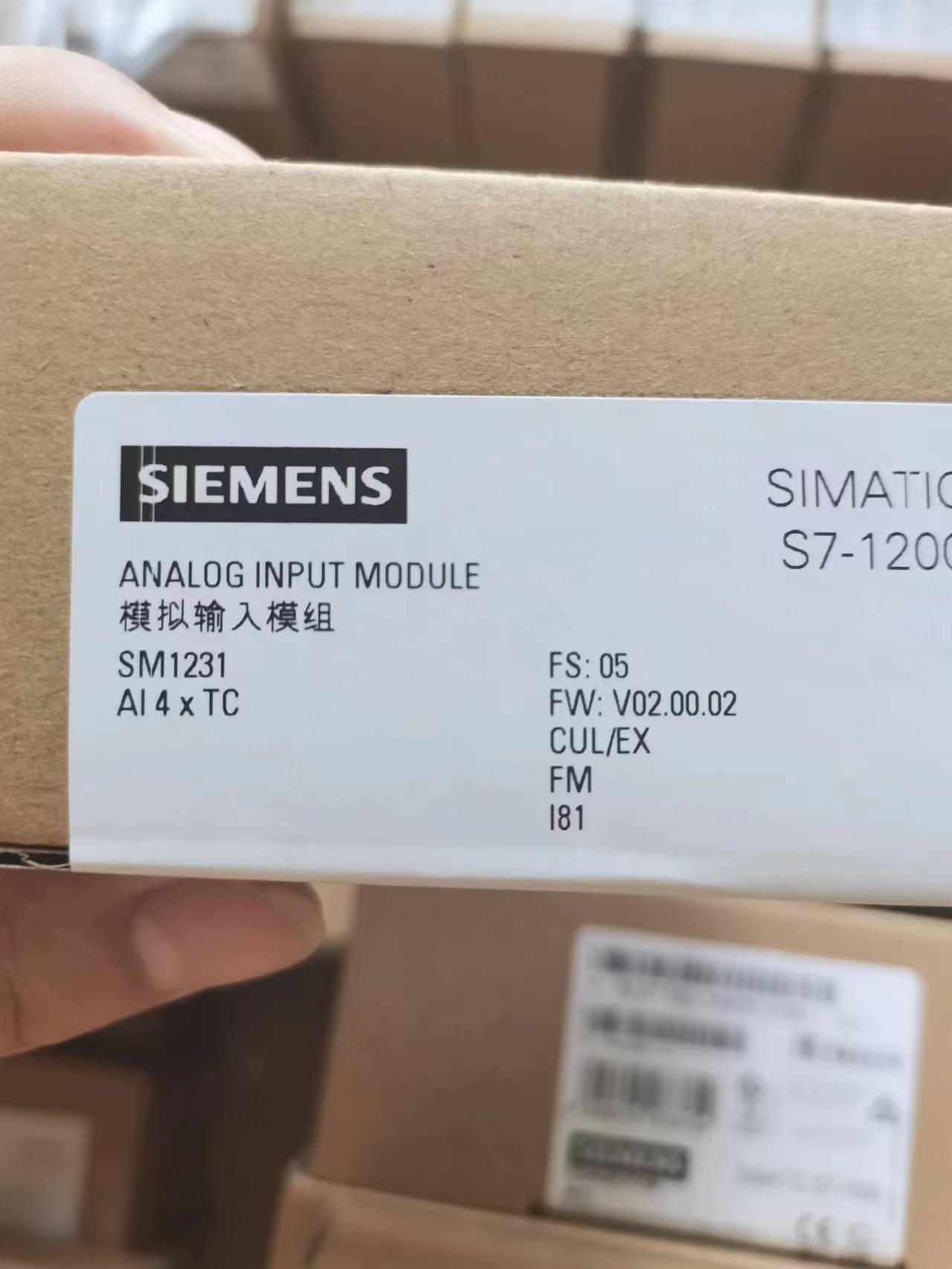

SIMATIC S7-1200，模擬輸入， SM 1231 TC，熱電偶 4 模擬輸入

Siemens PLC 輸入/輸出模塊，4 個輸入，24V 直流額定值 - SIMATIC 系列 - 6ES7231-5QD32-0XB0

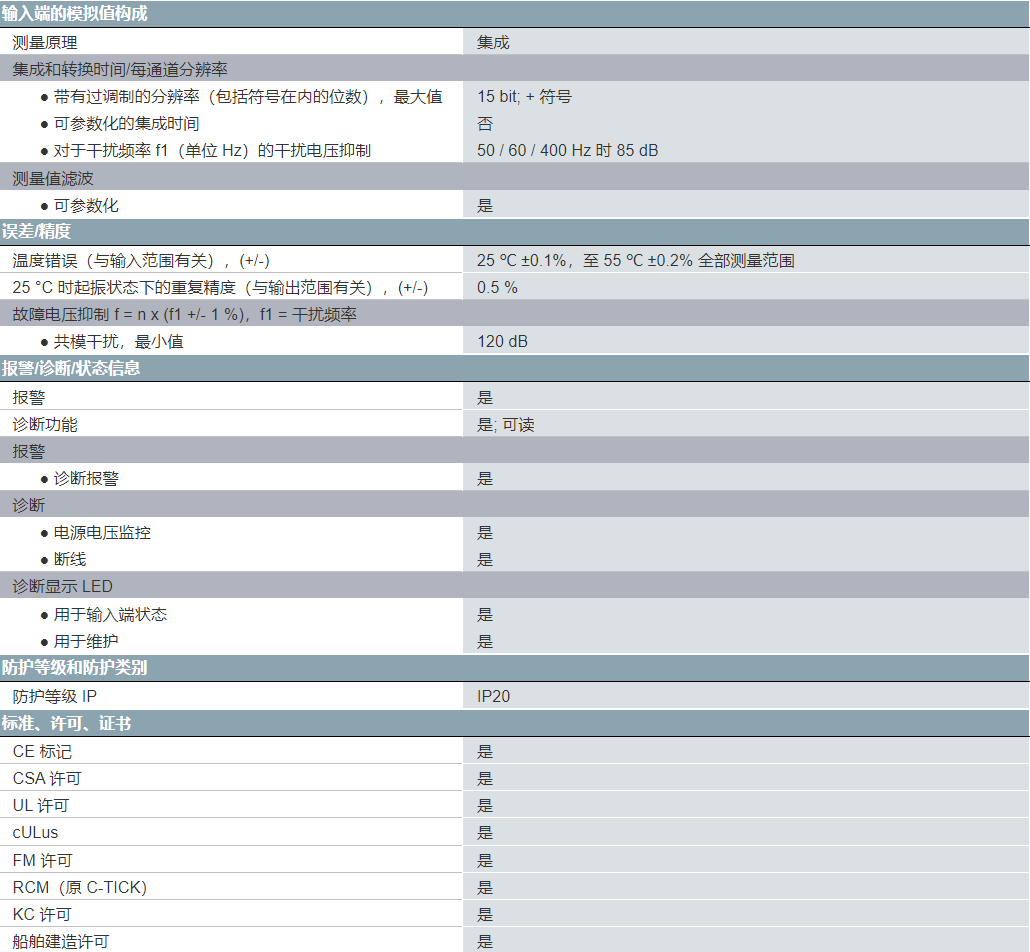

要將數據從您的熱電偶傳輸到您的 CPU，請選擇這款 Siemens PLC 輸入/輸出模塊。24V 直流裝置設計用于通過四個模擬輸入繼電溫度讀數，度為 ±0.1 至 0.2%。由于它配有警報和診斷消息，您可以監控裝置的電源電壓，以確保高性能和可靠性。由于采用了 IP20 等級的塑料外殼，它可抵御灰塵和大于 12mm 的物體，因此可在受污染的條件下使用。

? -20°C 至 +60°C 的工作溫度范圍，適用于嚴苛環境

? 工作濕度可達95%，可確保抵御非冷凝水蒸汽

? 180g 重量不會對您的系統增加應力

PLC及模塊：S7-200、S7-300、S7-400、S7-1200、S7-1500、ET-200系列

變頻器：MM420、MM430、MM440、6SE70、6RA70、V20、V60、V90系列

觸摸屏：OP27、OP37、OP270、OP370、TD200、TD400C、K-TP、OP177、TP177、MP277、MP377等系列

數控：6SN、1FT、6FC、6FX、1FK等系列

西門子PLC S7-1200系列簡介

一、概述

西門子PLC S7-1200系列是為中小型自動化控制系統設計的可編程序邏輯控制器。S7-1200系列具有使用靈活、功能強大的特點，可用于控制各種各樣的設備來滿足多個行業自動化控制的需求，S7-1200系列設計緊湊、組態靈活而且指令功能強大，用戶易于上手，根據項目工藝要求設計出理想的控制邏輯，來完成控制需求。本文下面對西門子PLC S7-1200系列做一個簡單介紹，為用戶在實際使用中提供方便。

二、西門子PLC S7-1200系列

西門子PLC S7-1200系列有如下特點：

1. 集成性好

西門子PLC S7-1200在CPU上集成有電源，輸入輸出控制點，模擬量輸入，運動控制數字量，還帶有PROFINET接口，用戶可以方便地使用這個接口進行通訊操作；

2. 擴展能力強

西門子PLC S7-1200的CPU可以擴展多8個信號模塊，這樣可以更好地支持控制點數較多的控制系統。同樣的，它還可以通過通訊模塊的擴展實現更多的通訊方式，例如：PROFIBUS通訊；

3. 結構緊湊

西門子PLC S7-1200的硬件設計緊湊，相對于其他系列的PLC，它的CPU控制單元設計小巧，為用戶節省了大量的空間。例如CPU1212C型號，寬度只有90mm。這種緊湊的模塊化設計方式為用戶帶來了靈活性，并且易于安裝，節約了控制柜的空間和成本；

4. 安全性高

西門子PLC S7-1200系列具有較高的安全性，體現在對CPU的保護以及對程序邏輯的保護。S7-1200的CPU具有密碼保護功能，用戶可以使用這項功能設定對CPU的連接限制；同時S7-1200還有將程序塊中的內容進行保護功能；將用戶的程序保存到特定的存儲卡中的功能。

三、總結

綜上所述，西門子PLC S7-1200在中小型自動化控制系統中的應用廣泛，由于這個系列的產品硬件設計緊湊，擴展性強，通訊功能強大，集成性好，安全性高，因此在實際使用中為用戶帶來很好的體驗。隨著S7-1200在性能方面的不斷優化，它在自動化控制領域會占有重要的地位。如果用戶需要更多的了解和使用西門子PLC系列，我們也會更好的提供相關技術支持。

S7-1200選型簡介

一、較大I/O 能力計算

S7-1200較大I/O能力取決于以下幾個因素，這些因素之間互相影響、制約，綜合考慮：

1.CPU輸入/輸出過程變量映像區大小

2.CPU本體的I/O點數

3.CPU帶擴展模塊的數目，見表1（CPU所帶智能通訊模塊安裝于 CPU 左側，不占用擴展模板資源數）

4.CPU 的 5 VDC 電源是否滿足所有擴展模塊的需要

5VDC電源需求請參考S7-1200 PLC電源需求與計算，其它影響因素請參考如下表1 。

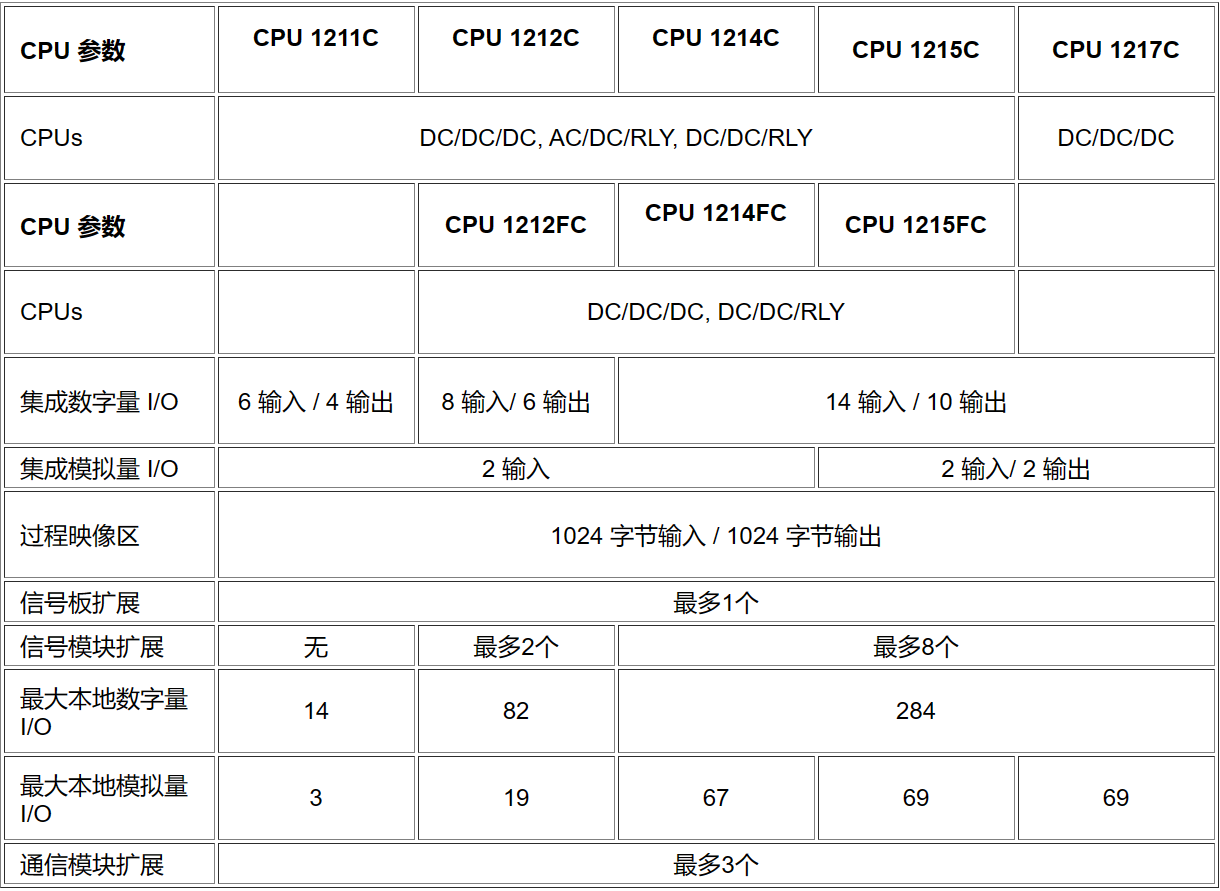

表1. S7-1200 PLC 影響 I/O 能力的性能參數

二、S7-1200 PLC電源需求與計算

S7-1200 CPU 提供5VDC和24VDC電源：

1.當有擴展模板時，CPU通過I/O總線為其提供5VDC電源，所有擴展模塊的5VDC電源消耗之和不能超過該CPU提供的電源額定值。若不夠用不能外接5 VDC電源。

2.每個CPU都有一個24VDC傳感器電源，它為本機輸入點和擴展模塊輸入點及擴展模塊繼電器線圈提供24VDC。如果電源要求超出了CPU模塊的電源額定值，你可以增加一個外部24VDC電源來提供給擴展模塊。

所謂電源計算，就是用CPU 所能提供的電源容量，減去各模塊所需要的電源消耗量。

三、S7-1200系統電源數據簡表

詳情請參考《S7-1200 系統手冊》或模塊說明書。

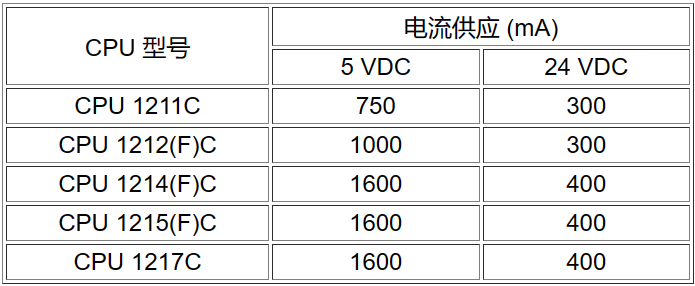

表2. CPU 的供電能力

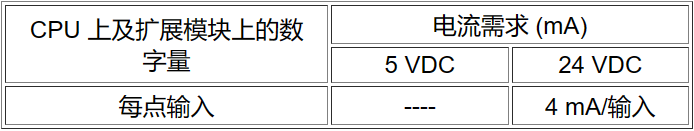

表3. CPU 上及擴展模塊上的數字量輸入所消耗的電流

注意：如果數字量輸入點使用外接24VDC電源，則不必納入計算。

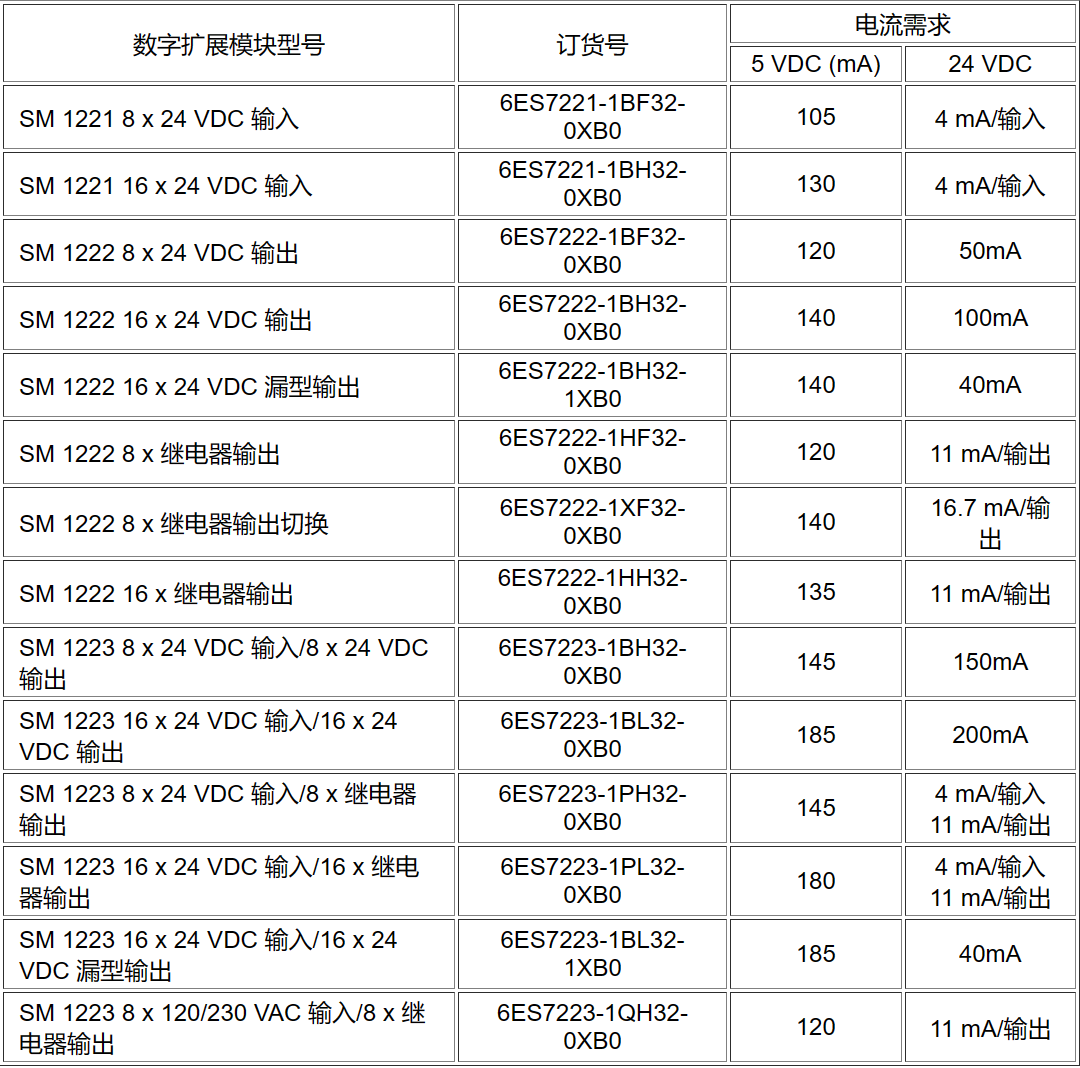

表4. 數字擴展模塊所消耗的電流

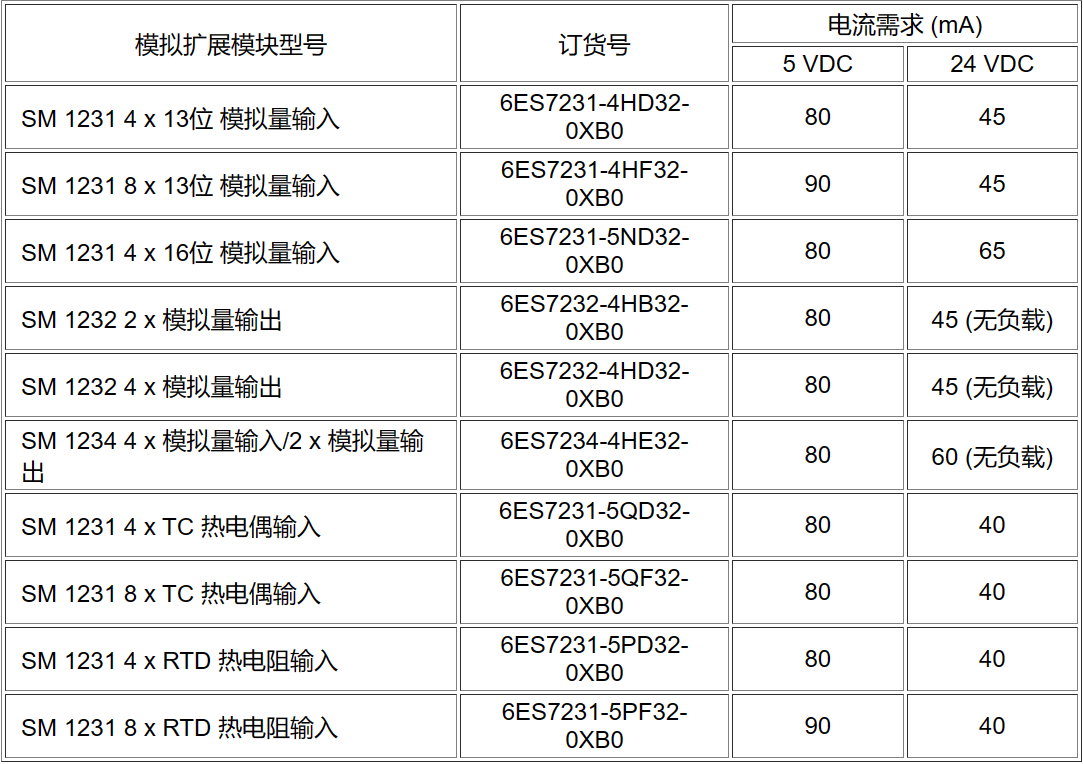

表5.模擬擴展模塊所消耗的電流

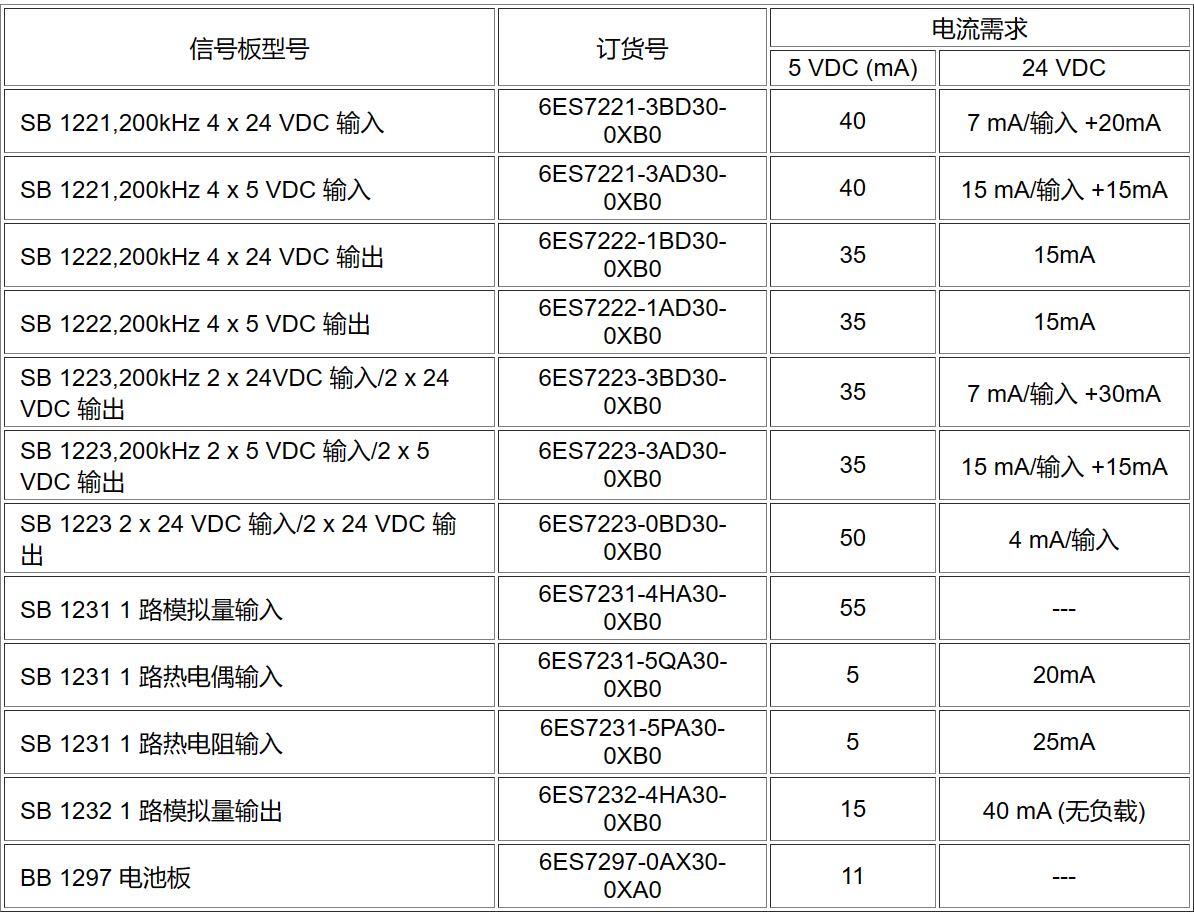

表6.信號板所消耗的電流

表7.通訊板/模塊所消耗的電流

四、電源需求計算實例

以下實例是PLC電源計算實例，該PLC 包括一個CPU 1214C AC/DC/繼電器型、1xSM 1231 4x13位模擬量輸入、3xSM 1223 8 DI輸入/8繼電器輸出和1xSM 1221 8DI輸入。該實例一共有46點輸入和34點輸出。電源需求如下表8.所示

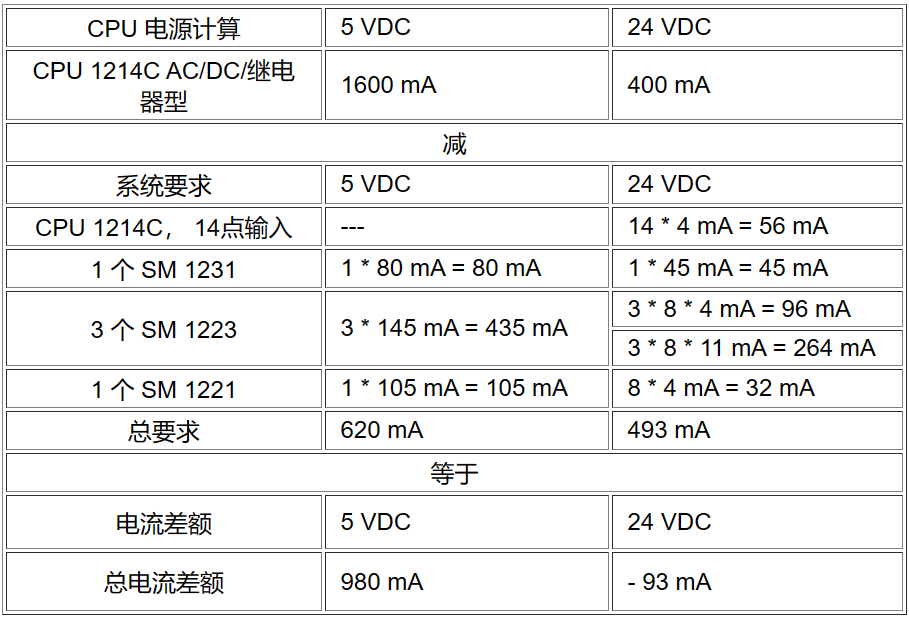

表8.電源需求計算實例列表

注意：該CPU已分配驅動內部繼電器線圈所需的電源，則電源計算中無需包括CPU內部繼電器線圈的功率要求。

由表中可以看出，所選CPU已經為SM提供了足夠的5VDC電流，但沒有通過傳感器電源為所有輸入和擴展繼電器線圈提供足夠的24VDC電流。I/O需要493mA而CPU只能提供400mA。則該系統而外需要一個至少為93mA的24VDC電源以運行所有包括的24VDC輸入和輸出。

五、常見問題

1、CPU提供的5VDC電源能否使用外部電源擴展？

答：不能，根據模板5VDC電源使用情況選擇合適的CPU 。

2、CPU提供的24VDC電源不夠用時，能否使用外部電源擴展？

答：可以，根據需要可以選擇使用外部電源。

3、通訊模板（CM）和信號板（SB）是否占用信號擴展模板數量？

答： (1)擴展模板僅指信號模板，安裝于CPU的右側，共有8個擴展槽位

(2)通訊模塊安裝于CPU左側，并不占用擴展模板資源數

(3)信號模塊安裝于CPU上側，每個CPU多只能安裝1個，并不占用擴展模板資源數

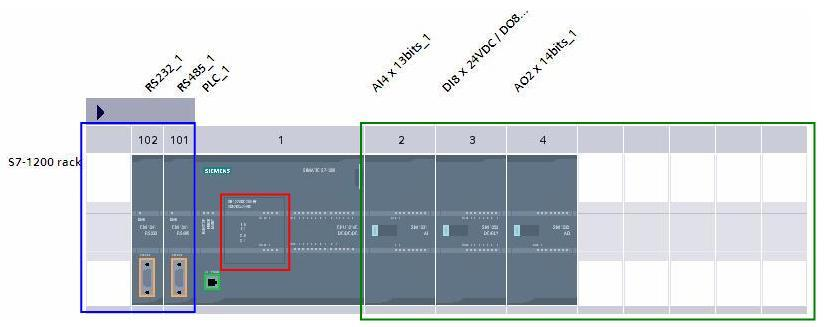

S7-1200 模板安裝位置如下：

    1.1號槽位為CPU

    2.紅色圖框為信號板（SB）安裝位置

    3.藍色圖框內為101~103三個槽位，為通訊模板（CM）安裝位置

    4.綠色圖框內為2~9八個槽位，為信號模板（SM）安裝位置

4、通電時能否插拔模板？

答：不能，所有的信號板、信號模板和通訊模板都不支持通電時的插入和拔除。

西門子PLC

西門子(SIEMENS)公司生產的可編程序控制器，在我國的應用也相當廣泛，在冶金、化工、印刷生產線等領域都有應用。西門子(SIEMENS)公司的PLC產品包括LOGO、S7-200、S7-1200、S7-300、S7-400以及博途系列等等。西門子S7系列PLC體積小、速度快、標準化，具有網絡通信能力，功能更強，可靠性高。S7系列PLC產品可分為微型PLC(如S7-200)，小規模性能要求的PLC(如S7-300)和中、要求的PLC(如S7-400)等，以及博途系列，S1200/S1500，都是很好的產品。

西門子PLC的優點有：

1．西門子PLC可靠性高，抗干擾能力強，西門子plc高可靠性是電氣控制設備的關鍵性能。西門子PLC由于采用現代大規模集成電路技術，采用嚴格的生產工藝制造，內部電路采取了的抗干擾技術，具有很高的可靠性。從西門子PLC的機外電路來說，使用西門子PLC構成控制系統，和同等規模的繼電接觸器系統相比，電氣接線及開關接點已減少到數百甚至數千分之一，故障也就大大降低。此外，西門子PLC帶有硬件故障自我檢測功能，出現故障時可及時發出警報信息。

2．西門子PLC配套，功能完善，適用性強，西門子PLC發展到今天，已經形成了大、中、小各種規模的系列化產品?？梢杂糜诟鞣N規模的工業控制場合。除了邏輯處理功能以外，現代西門子PLC具有完善的數據運算能力，可用于各種數字控制領域。近年來西門子PLC的功能單元大量涌現，使西門子PLC滲透到了位置控制、溫度控制、西門子PLC等各種工業控制中。加上西門子PLC通信能力的增強及人機界面技術的發展，使用西門子PLC組成各種控制系統變得非常容易。

3．西門子PLC易學易用，深受工程技術人員喜歡。西門子PLC作為通用工業控制計算機，是面向工礦企業的工控設備。它接口容易，編程語言易于為工程技術人員接受。梯形圖語言的圖形符號與表達方式和繼電器電路圖相當接近，只用西門子PLC的少量開關量邏輯控制指令就可以方便地實現繼電器電路的功能。為不熟悉電子電路、不懂計算機原理和匯編語言的人使用計算機從事工業控制打開了方便之門。

4．西門子PLC系統的設計、建造工作量小，維護方便，容易改造，西門子PLC用存儲邏輯代替接線邏輯，大大減少了控制設備外部的接線，使控制系統設計及建造的周期大為縮短，同時維護也變得容易起來。更重要的是使同一設備經過改變程序改變生產過程成為可能。這很適合多品種、小批量的生產場合。

5．西門子PLC體積小，重量輕，能耗低，由于體積小很容易裝入機械內部，是實現機電一體化的理想控制設備。

西門子PLC全系列介紹

一、概述

西門子可編程邏輯控制器產品有完整的系列，從低端的西門子LOGO!控制器到西門子PLC S7-1500系列。針對工業自動化控制領域各種行業，各種需求，西門子都能為用戶提供的解決方案。正因為西門子PLC系列產品的多樣性，使得用戶可以根據具體需求，預算成本，后期維護等要素，靈活的對系統進行配置。而且西門子PLC產品在控制系統中運行穩定，組態軟件使用方便，為用戶在工程項目的實施中提高了效率，為企業帶來了效益。

二、西門子PLC全系列產品

西門子PLC系列產品種類多樣，用戶可進行靈活配置，下面從兩個方面來介紹：

1. 應用領域復雜程度

自動化控制領域一般可分為小型，中型，大型自動化控制系統。小型自動化控制系統的控制器可以采用西門子LOGO!全系列，西門子PLC S7-200系列，西門子PLC S7-200 SMART系列，西門子PLC S7-1200系列；中型自動化控制系統可以選擇西門子PLC S7-300系列或西門子PLC S7-1500系列；大型自動化控制系統可以選擇西門子PLC S7-400系列或西門子PLC S7-1500系列。

2. 擴展性，運算速度，通訊能力

自動化控制系統的通訊功能主要有PROFIBUS DP或RS485接口，以及快速的PROFINET或TCP/IP協議。從可擴展性，系統運行速度和通訊能力來講，西門子LOGO!8系列，西門子PLC S7-200 SMART系列，西門子PLC S7-1200系列，西門子PLC S7-1500系列，這些類型的PLC比西門子LOGO!老型號，西門子PLC S7-200系列，西門子PLC S7-300系列，西門子PLC S7-400系列相對應的功能更加強大。

三、小結

綜上所述，西門子PLC為用戶提供了多種類型，多種功能的產品，用戶可以根據需求進行靈活選擇和配置。西門子PLC豐富的功能可以為自動化控制系統提供多種解決方案。而且界面友好的各種西門子PLC的組態軟件為用戶更好的實現人機交互操作，為工程項目的完成提高了效率。如果用戶需要更多的了解西門子PLC各種系列，請聯系我們，我們會更好的提供相關技術支持。

西門子PLC的幾種通信方式：

一、PPI通訊PPI協議是S7-200CPU基本的通信方式，通過原來自身的端口（PORT0或PORT1）就可以實現通信，是S7-200 CPU默認的通信方式。PPI是一種主-從協議通信，主-從站在一個令牌環網中。在CPU內用戶網絡讀寫指令即可，也就是說網絡讀寫指令是運行在PPI協議上的。因此PPI只在主站側編寫程序就可以了，從站的網絡讀寫指令沒有什么意義。

二、RS485串口通訊三方設備大部分支持，西門子S7 PLC可以通過選擇自由口通信模式控制串口通信。簡單的情況是只用發送指令（XMT）向打印機或者變頻器等三方設備發送信息。不管任何情況，都通過S7 PLC編寫程序實現。當選擇了自由口模式，用戶可以通過發送指令（XMT）、接收指令（RCV）、發送中斷、接收中斷來控制通信口的操作。

三、MPI通訊MPI通信是一種比較簡單的通信方式，MPI網絡通信的速率是19.2Kbit/s~12Mbit/s，MPI網絡多支持連接32個節點，通信距離為50M。通信距離遠，還可以通過中繼器擴展通信距離，但中繼器也占用節點。MPI網絡節點通?？梢話霺7-200、人機介面、編程設備、智能型ET200S及RS485中繼器等網絡元器件。

四、以太網通訊以太網的核心思想是使用共享的公共傳輸通道，這個思想早在1968年來源于廈威爾大學。 1972年，Metcalfe和Did Boggs（兩個都是網絡）設置了一套網絡，這套網絡把不同的ALTO計算機連接在一起，同時還連接了EARS激光打印機。這就是世界上個個人計算機局域網，這個網絡在1973年5月22日次運行。Metcalfe在次運行這天寫了一段備忘錄，備忘錄的意思是把該網絡改名為以太網（Ethernet），其靈感來自于“電磁輻射是可以通過發光的以太來傳播”這一想法。 1979年，DEC、Intel和Xerox共同將網絡標準化。1984年，出現了細電纜以太網產品，后來陸續出現了粗電纜、雙絞線、CATV同軸電纜、光纜及多種媒體的混合以太網產品。 以太網是目前世界上的拓樸標準之一，具有傳傳播速率高、網絡資源豐富、系統功能強、安裝簡單和使用維護方便等很多優點。

五、PROFIBUS-DP通訊PROFIBUS-DP現場總線是一種開放式現場總線系統，符合歐洲標準和標準。PROFIBUS-DP通信的結構非常精簡，傳輸速度很高且穩定，非常適合PLC與現場分散的I/O設備之間的通信。

西門子觸摸屏變量指針的應用 在有的項目中，們需要在觸摸屏上來實現多路數值的顯示，比如說們需要顯示通過模擬量模塊采樣過來的溫度值。因選擇的觸摸屏的畫面比較小，們不能在觸摸屏上顯示全部的溫度值的時候，如果要實現這樣的功能，可能會選擇在多個畫面來做這個溫度的顯示，但對于西門子的觸摸屏來說，們可以使用它的變量指針化的這個功能來實現在一個畫面上對所有的溫度值進行顯示，但同時它也有缺點，就是在同一時刻只能顯示一個數字。
