型號：6SL3210-5FB10-8UF0

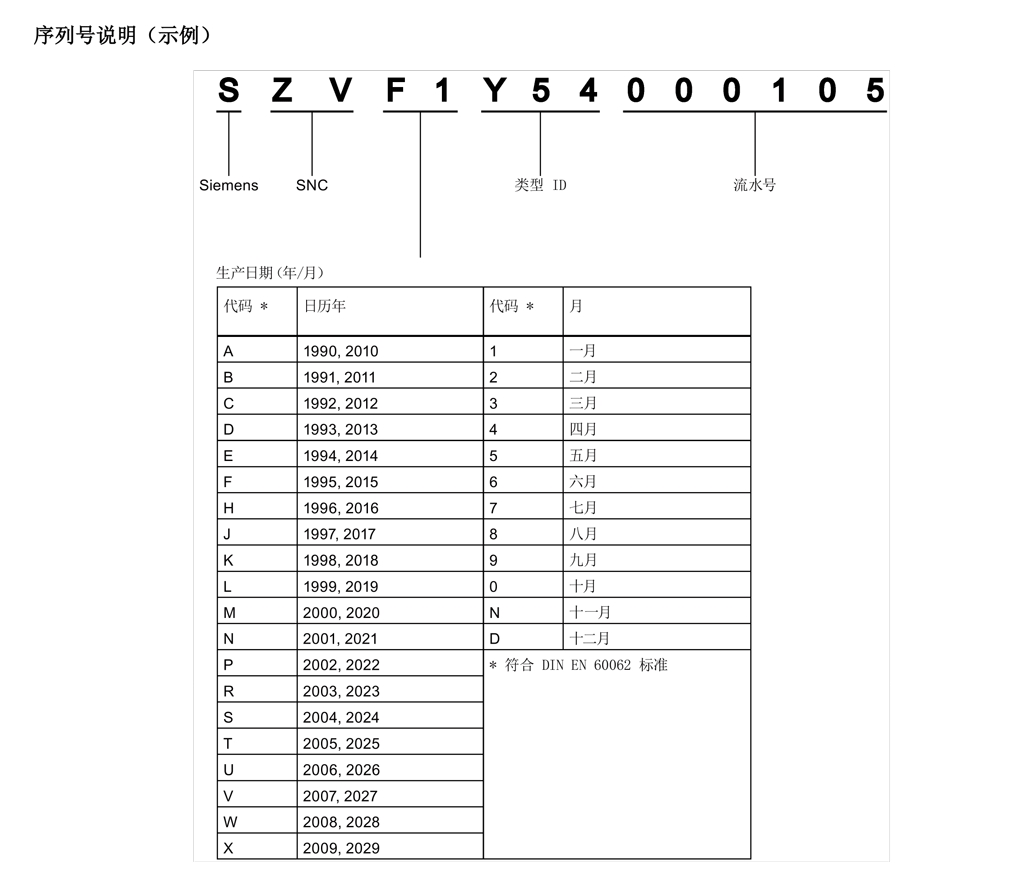

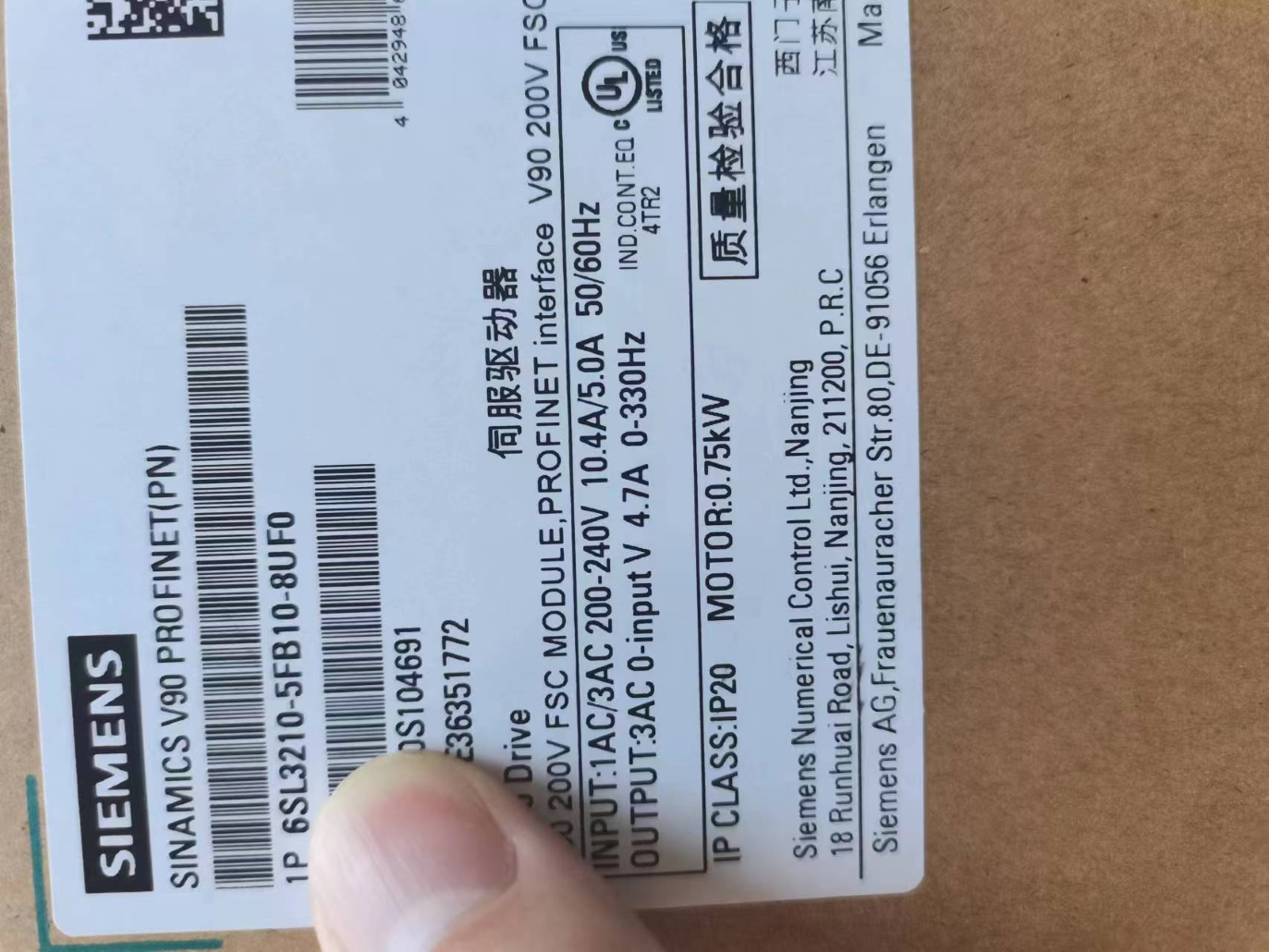

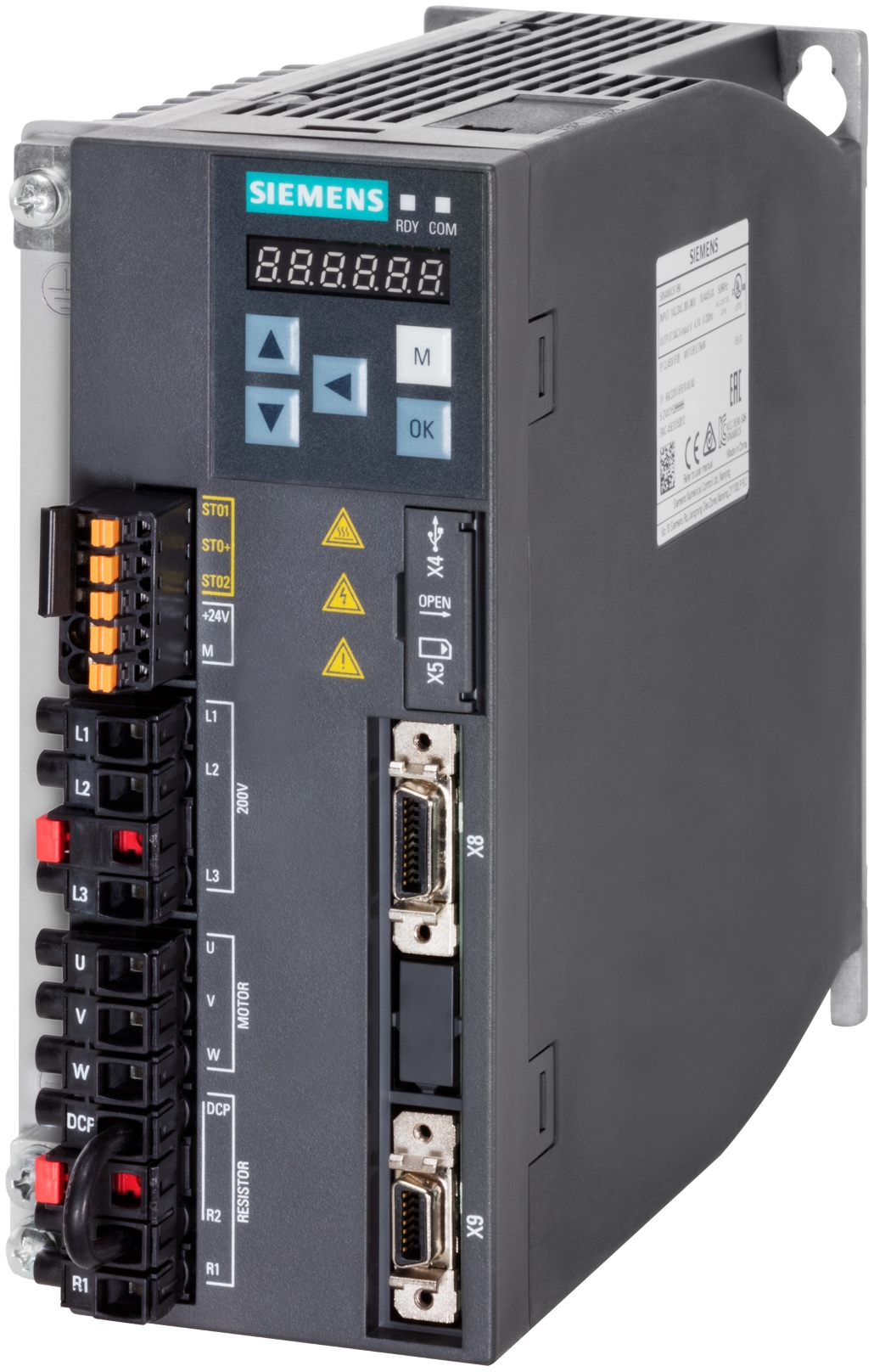

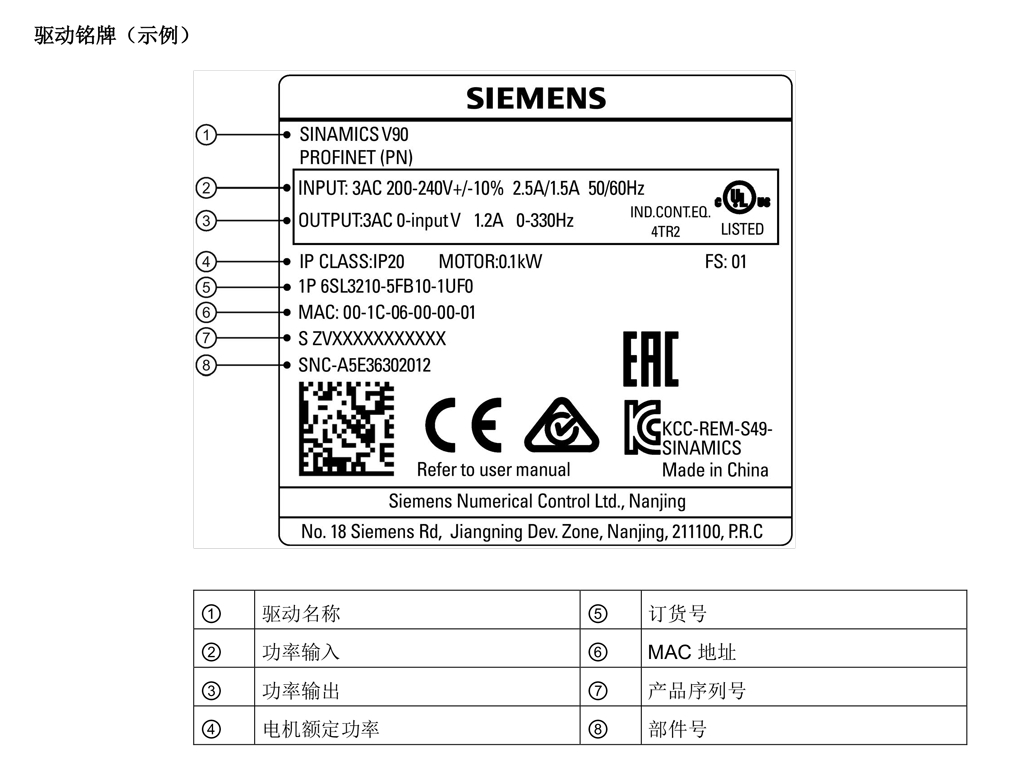

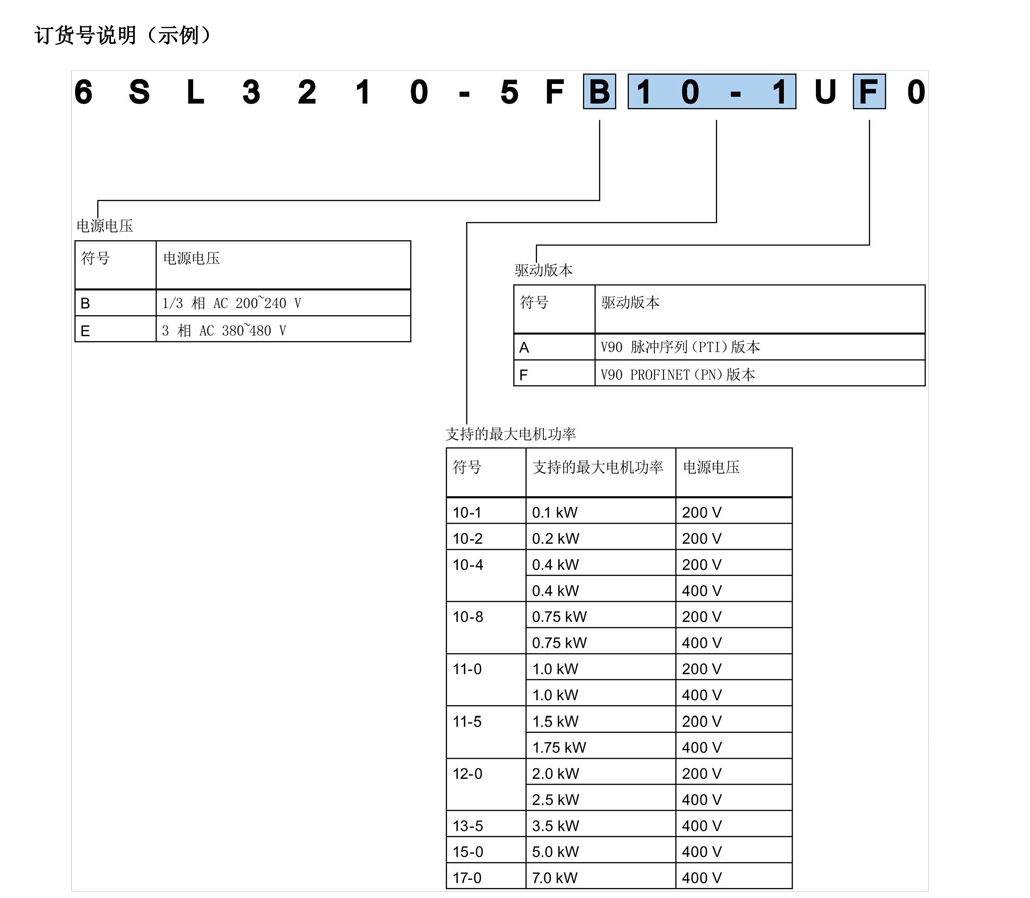

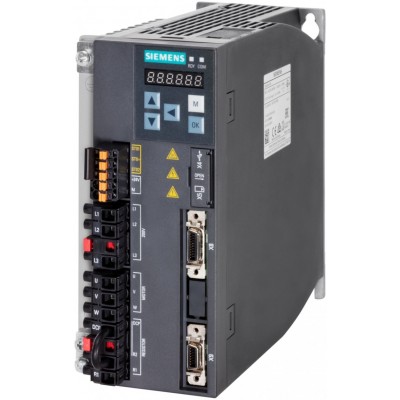

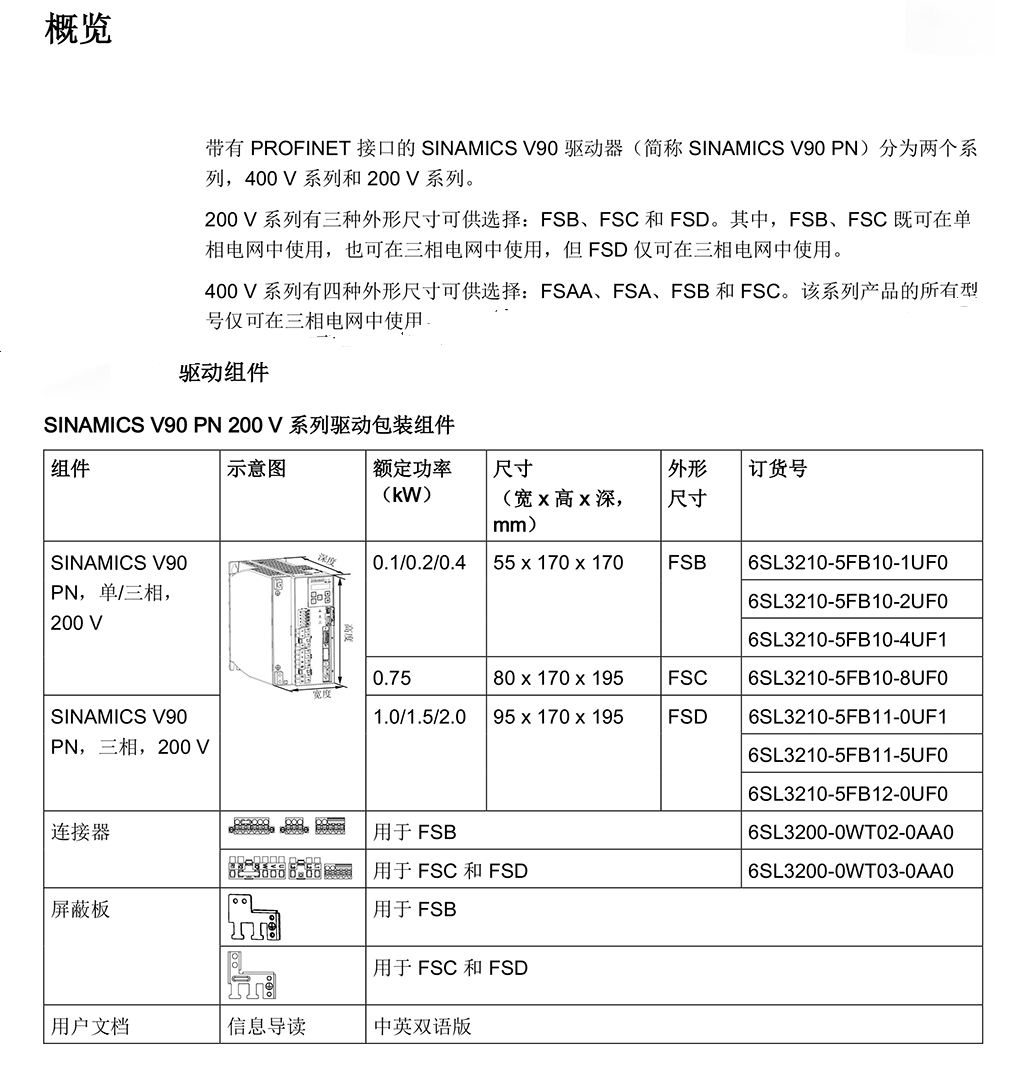

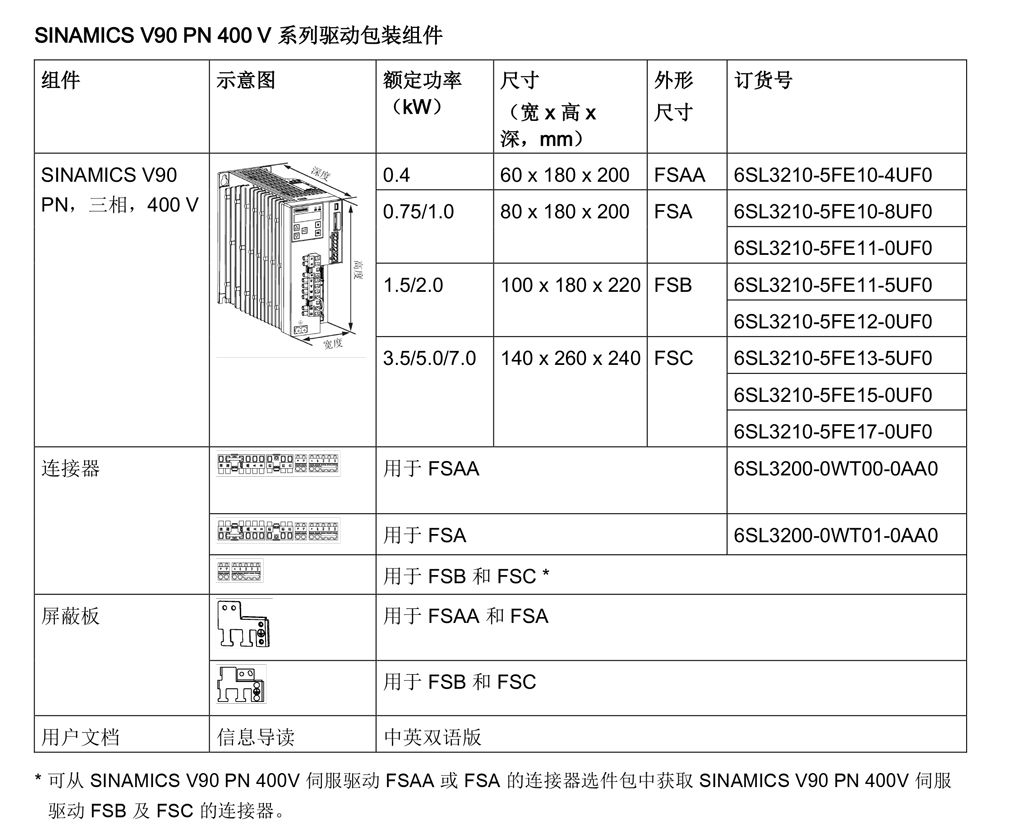

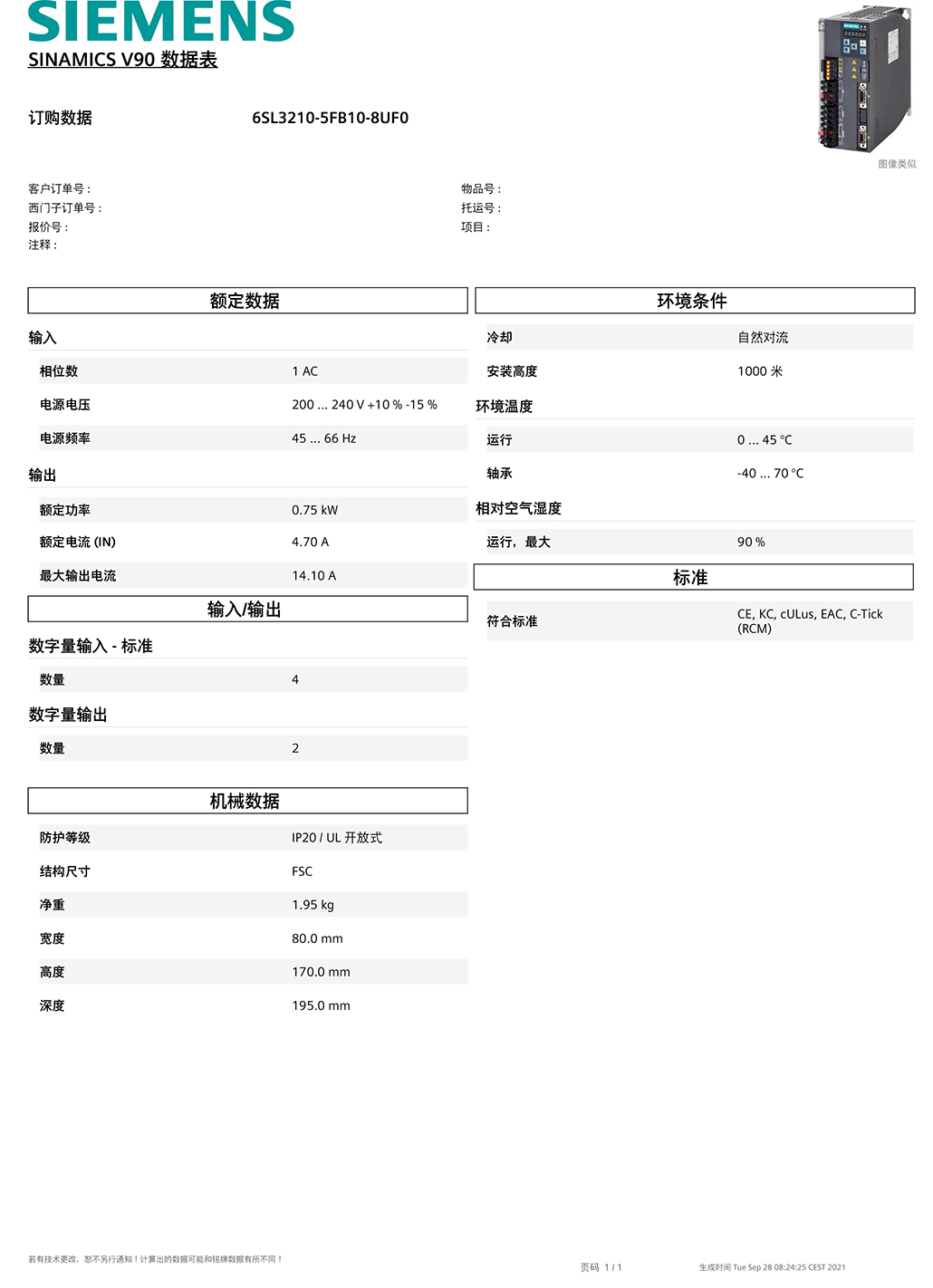

SINAMICS V90，含 PROFINET 輸入電壓： 200-240 V 1 相/三相交流 -15 %/+10 % 10.4 A/5.0 A 45-66 輸出電壓：0 – 輸出 4.7 A 0-330 Hz 電機：0.75 kW 防護等級：IP20 尺寸 C， 80x170x195（寬x高x深）

高效便捷的伺服驅動系統該驅動系統

由 SINAMICS V90 伺服變頻器和 SIMOTICS S-1FL6 伺服電機組成，具有 8 個伺服驅動器型號和 7 種軸高電機，功率范圍 0.05 - 7.0 kW，支持單相和三相電網。可方便地通過 PTI、PROFINET、USS 或 Modbus RTU 進行集成。采用 SINAMICS V90 伺服驅動系統，可經濟高效地完成眾多簡單運動控制任務，尤其是動態運動和加工。

SINAMICS V90 – 適合運動控制應用的化伺服驅動解決方案

該伺服驅動系統由 SINAMICS V90 伺服驅動器和 SIMOTICS S-1FL6 伺服電機組成。它們適合在單相和三相電網中運行，各種驅動器型號和不同軸高電機覆蓋了廣泛的應用，尤其是動態運動和加工，如定位、輸送和卷繞。

簡單準確，系統化。

通過緊湊型 SINAMICS V90 變頻器，西門子提供了適合簡單及更高動態性應用的解決方案。這些緊湊型裝置適合諸如電子式裝配機械、印刷和包裝領域以及物料搬運機械等工業應用。

基于系統

優化的系統性能

快速的加速和制動以及平穩的操作，確保機器的高生產率

準確

足夠高的編碼器分辨率以及較高數據傳輸速率

數據傳輸速度快，編碼器分辨率高達 21 位

簡單易用

一鍵優化和實時優化

控制回路參數自動得到優化。一鍵優化功能可在系統調試期間使用

分步選擇伺服驅動系統

西門子可引導您分步選擇適當伺服驅動系統 — 從配有適當電纜和連接器的適當伺服電機和伺服驅動器，直至適合具體應用的適當控制器。

第 1 步：選擇適當伺服電機

找到適合具體應用的適當伺服電機

SIMOTICS S-1FL6 伺服電機為永磁體勵磁同步電機，采用不帶外部風扇的自冷設計。熱量通過電機表面來耗散。快速連接器有助于快速、方便地安裝電機。這些電機具有三倍過載能力，可與 SINAMICS V90 變頻器結合使用以形成一個高性能的高效伺服系統。

第 2 步：選擇伺服驅動器

找到適合具體應用的伺服驅動器

SINAMICS V90 伺服驅動系統可進行即插即用式調試，伺服性能得到優化，具有較高運行可靠性，可快速集成到 SIMATIC PLC 控制系統中。通過將 SINAMICS V90 伺服驅動器與西門子 SIMOTICS S-1FL6 伺服電機組合，可形成一個集成式驅動系統。該伺服驅動系統可方便地通過 PTI、PROFINET、USS 或 Modbus RTU 進行集成。

第 3 步：選擇適當的電纜和連接器

選擇SINAMICS V90 系統的適當電纜和連接器

選擇 MOTION-ConNECT 300 連接系統：

符合相應長度和截面積的電源電纜（橙色）

符合相應長度和編碼器類型的編碼器電纜（綠色）

符合相應長度、適合部分電機抱閘的抱閘電纜（黑色）

用于將變頻器連接到 PLC 的設定值信號（灰色）

連接器也可以單獨訂購

第 4 步：選擇適當控制器

找到適合具體應用的適宜控制器

SIMATIC S7-1200

自動化解決方案緊湊、可擴展而且靈活。S7-1200 基本型控制器分為標準型和故障安全型。通過插入式信號模塊和通信模塊，可對 SIMATIC S7-1200 進行優化調整以符合具體要求。

包含 T-CPU 的 SIMATIC S7-1500

增強型控制器可將在性能、靈活性和連接方面具有很高要求的整個工廠及應用實現自動化。與 SIMATIC S7-1500 T-CPU 相集合，采用 PROFINET 的 SINAMICS V90 伺服驅動系統在 TIA Portal 中提供了一種先進協調的運動控制解決方案。

PLC及模塊：S7-200、S7-300、S7-400、S7-1200、S7-1500、ET-200系列

變頻器：MM420、MM430、MM440、6SE70、6RA70、V20、V60、V90系列

觸摸屏：OP27、OP37、OP270、OP370、TD200、TD400C、K-TP、OP177、TP177、MP277、MP377等系列

數控：6SN、1FT、6FC、6FX、1FK等系列

V90快速選型指導

一、概述

SINAMICS V90是西門子推出的一款小型、高效便捷的伺服系統。它作為SINAMICS驅動系列家族的新成員，與SIMOTICS S-1FL6伺服電機完美結合，組成最完善的伺服驅動系統，實現位置控制、速度控制和扭矩控制。通過優化的設計，SINAMICS V90確保了卓越的伺服控制性能，經濟實用、穩定可靠，能用于貼標機、包裝機、壓邊機等等伺服控制系統。
伺服控制器提供兩種進線電壓，分別為：

1. 伺服控制器進線電壓為380V～480V -15%～10%，功率范圍從0.4～7Kw，與高慣量的1FL6電機相匹配。高慣量電機可實現更加平穩的負載調節，并在扭矩和速度方面達到最完善的控制精度。高慣量1FL6電機有11個功率段，3種軸高，功率從0.4kW～7kW，額定轉矩范圍從1.27～33.4Nm。

2. 伺服控制器進線電壓為1/3 AC 200V～240V，功率范圍從0.1kW～2kW，與低慣量的1FL6電機相匹配。低慣量電機可在速度和加速方面實現極高的動態性能。低慣量1FL6電機有8個功率段，4種軸高，功率從0.05kW～2kW。

本文介紹了如何通過V90樣本或V90手機選型助手實現V90的快速選型。

二、通過V90樣本快速選型

V90樣本下載鏈接如下：

https://www.ad.siemens.com.cn/download/docMessage.aspx?Id=8602

使用V90樣本進行快速選型時，步驟如下：

2.1選擇電機SIMOTICS-1FL6
（1）根據控制性能選擇電機。低慣量電機可在速度和加速方面實現極高的動態性能。高慣量電機可實現更加平穩的負載調節，并在扭矩和速度方面達到最完善的控制精度。
（2）根據需要的扭矩和速度，確定電機的額定功率。
（3）選擇編碼器分辨率
（4）選擇電機抱閘
（5）確定電機軸類型
SIMOTICS S-1FL6技術數據可參考樣本17-20頁內容。
2.2選擇驅動器SINAMICS V90
根據電機型號選擇匹配的驅動器。電機與驅動器對應關系如圖2-1所示。SIMOTICS V90技術數據可參考樣本14-16頁內容。

注意：必須嚴格按照圖2-1中的對應關系選擇驅動器。如果驅動器和電機不匹配將無法使用。

圖2-1 V90驅動器與電纜對應關系

2.3選擇MOTION-CONNECT電纜
（1）根據長度及電機和驅動器型號選擇動力電纜（橙色）。
（2）根據長度和編碼器類型選擇編碼器電纜（綠色）。
（3）如選擇電機抱閘，則根據長度選擇抱閘電纜（黑色）。
（4）選擇連接驅動器和PLC的設定值電纜（灰色）
MOTION-CONNECT電纜與驅動器及電機對應關系如圖2-1所示。
2.4選擇附件

根據需要選擇進線濾波器、熔斷器等組件。技術數據可參考樣本22頁內容。

三、使用V90選型助手快速選型

如果想用手機進行V90的快速選型，可通過掃描圖3-1的二維碼：

圖3-1 V90手機選型助手二維碼

圖3-2 V90手機選型助手界面

進入到如圖3-2所示V90選型助手的主界面后，選型步驟如下：
3.1選擇電機
可以根據電機的參數值選擇電機，如圖3-3所示。參數選擇完成后點擊“選擇”按鈕進入圖3-5電機選擇結果界面。

圖3-3根據電機參數選擇電機
也可以直接選擇所需電機的訂貨號，訂貨號所代表的電機信息會在頁面中顯示。如圖3-4所示。確定電機訂貨號后點擊“選擇”按鈕進入圖3-5界面。

圖3-4選擇電機訂貨號電機

圖3-5電機選擇結果
在圖3-5界面中可以查看所選電機的詳細信息。點擊“查看尺寸圖”可以查看電機的尺寸信息，如圖3-6所示。

圖3-6電機尺寸圖
3.2選擇驅動器

在圖3-5電機選擇結果界面中點擊“選擇驅動器”按鈕進入到驅動器選擇結果界面查看所選電機對應V90驅動器的信息，如圖3-7所示。點擊“查看尺寸圖”可以查看V90驅動器的尺寸信息。

圖3-7驅動器選擇結果
3.3選擇電纜
在圖3-7中點擊“選擇電纜”，進入到選擇電纜、接頭界面。SNAMICS V90伺服驅動器與西門子伺服電機1FL6之間需要配置的電纜有三個，分別是動力電纜、編碼器信號電纜和抱閘電纜（對于帶抱閘電機）。V90與上級控制器之間需要配置控制信號電纜。在“選擇電纜”目錄下可以選擇所需的電纜及長度。如圖3-8所示。

圖3-8選擇電纜

也可以只購買電纜接頭自己制作相應電纜。在圖3-9界面中“選擇接頭”目錄下選擇接頭。

圖3-9選擇接頭
3.4選擇附件

在圖3-9界面中點擊“選擇附件”按鈕進入到附件選擇界面，可以根據實際需要選擇附件。如圖3-10所示。

圖3-10選擇附件

電纜及附件選擇完畢后，點擊“查看選擇列表”可以查看所選設備清單。如圖3-11所示。點擊“重新選擇”進行回到起始界面重新選型，點擊“發送到郵箱”可以將選型結果發送到指定郵箱。

圖3-11選擇列表

V90伺服驅動系統

西門子V90伺服電機設計用于運動控制以滿足一般的伺服應用，充分考慮了機床制造商和系統集成商所面臨的成本和市場挑戰。V90支持即插即用式調試，伺服性能充分優化，與SIMATIC PLC快速集成，具有值得信賴的可靠性。與全新的SIMOTICS S-1FL6伺服電機配套使用，形成最完善的伺服系統。

現就我們自己調試遇到的一些問題和其他總結一并匯總如下：

1、V90伺服驅動器是否要接24V DC電源？

V90伺服驅動器的24V端子必須連接外部24V電源，以提供控制板及抱閘電源，否則V90不能工作。

2、V90伺服驅動器24V端子是否需要安全回路輔助？

V90伺服驅動器24V供電不要安全回路輔助，可以主電源供電運用接觸器的控制回路關聯安全回路輔助。

3、V90在運行中突然自動重啟動？

(1)確認一下只是本臺V90在運行時自己會突然自動重啟，還是有其他的也會出現同樣的問題？如果只是這一臺可以考慮更換此臺驅動器

(2)檢查給V90供電的24V供電電源的容量是否足夠？

(3)單獨找一個24V電源為總自動重啟的V90供電看一下是否還會發生重起？如是更換驅動器。

4、點到點位移控制V90是否需要安裝行程限位開關？

有條件必須安裝行程限位開關，否則在調試及運行過程中避免不了磕磕碰碰，當然軟限位也必須要依據實際情況而設定。

5、設備運行時偶發報F31100和F7453等編碼器相關故障？

(1)在驅動器上安裝屏蔽板；

(2)將動力電纜及編碼器電纜的屏蔽層按規范連接至驅動器的屏蔽板上；

(3)采用獨立的24V電源為現場中的幾臺V90驅動器供電，與電磁閥供電電源分開。

6、Smart PLC通過發送脈沖控制V90 PTI定位，發現重復定位時實際行走位置不準確？

(1)檢查機械連接是否松動；（聯軸器、滾珠絲桿、電機固定法蘭座等）

(2)將編碼器電纜更換為西門子原裝電纜，長度小于20米，連接屏蔽層；

(3)檢查現場是否有電磁閥負載，將電磁閥V90的控制電源分開；

(4)用示波器監視V90 PTI輸入的脈沖波形是否正常。

7、V90電機抱閘接線注意事項？

（1）200V系列V90驅動器內部沒有集成抱閘繼電器，需要訂購第三方的繼電器用作抱閘繼電器；

（2）400V系列V90驅動器內部集成抱閘繼電器，西門子抱閘電纜可直接連接驅動側端子B+、B-。

8、V90PN限制信息？

（1）V90 PN版本的是獨立于當前的SINAMCIS V90脈沖串的控制器，它不支持PTI，脈沖加方向，模擬量，USS/Modbus RTU通信控制方式。

（2）V90 PN只支持PROFINET通信，支持西門子標準報文1，2，3，5，102，105，支持DSC控制。

9、F52983報警？

（1）使用帶編碼器的伺服電機，當前伺服驅動不支持無編碼器的操作；

（2）檢查伺服驅動和伺服電機之間的編碼器電纜連接，查看插頭是否松動。

10、A52902報警？原因：急停EMGS端子輸入關閉時，啟動伺服，發生報警。松開急停，再開啟伺服。

11、A30016報警？

原因：L1、L2、L3電源供電斷開。

打開供電電源；檢查電源連接線路。

以上問題只是遇到過的一部分問題與大家分享,當然，其他問題也可以參考西門子用戶手冊V90故障報警列表查找相關解決辦法。
