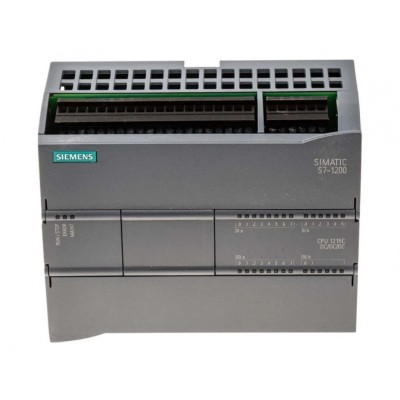

型號：6ES7215-1AG40-0XB0

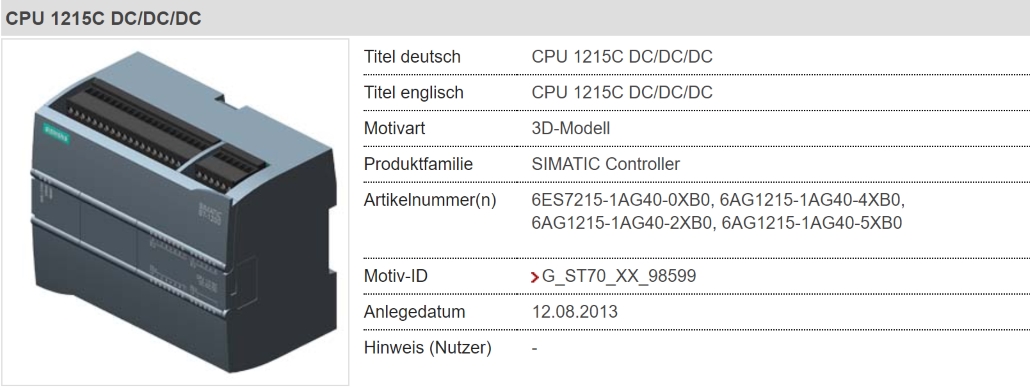

SIMATIC S7-1200，CPU 1215C， 緊湊型 CPU，DC/DC/DC， 2 個 PROFINET 端口， 機載 I/O： 14 個 24VDC 數字輸入；10 個 24VDC 數字輸出；0.5A； 2 AI 0-10V DC，2 AO 0-20mA DC， 電源：直流 20.4-28.8V DC， 程序存儲器/數據存儲器 125 KB

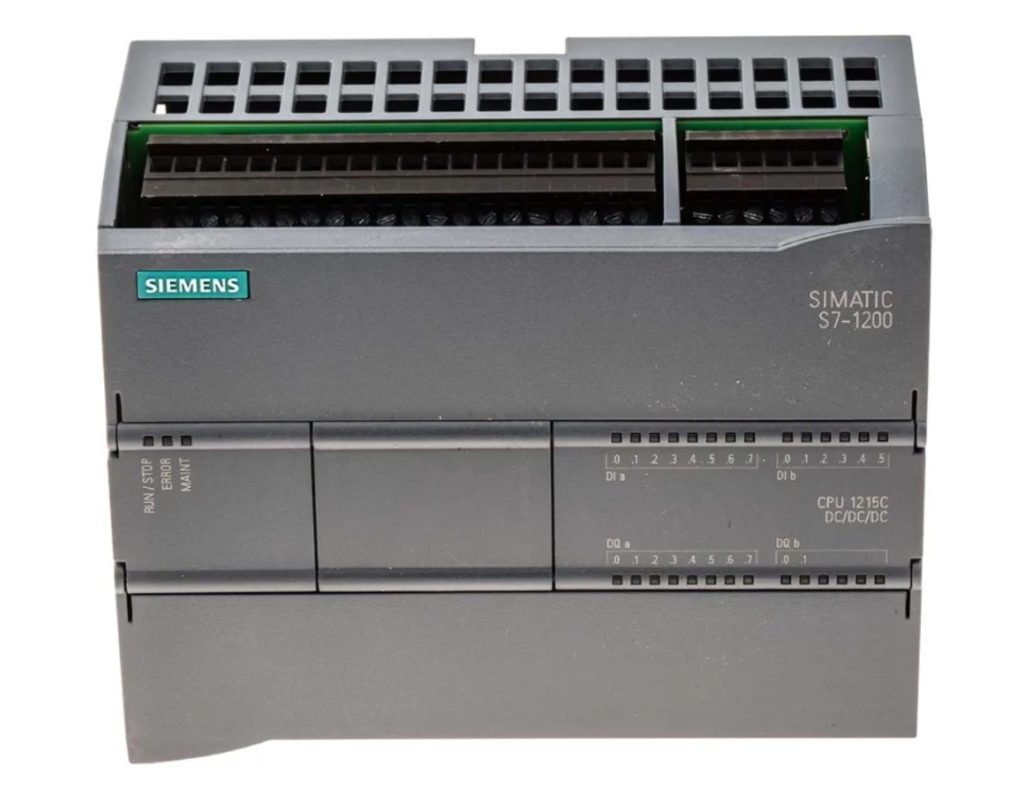

Siemens PLC CPU ， 4MB 內存， 10 個數字輸出 - S7-1200 系列 - 6ES7215-1AG40-0XB0

將 Siemens 的這款中央處理裝置用作 PLC 的一體式控制裝置。 它可調節 PLC 中的邏輯，存儲器和通信功能，內置 EEPROM 存儲其操作數據，以便快速檢索。集成硬件時鐘意味著您可以實時調整和監控其操作。此裝置還隨附基本 PID (比例積分衍生品) 控制器，可讓您調節其功能，以適應壓力和溫度等外部因素的波動。它具有 14 個數字輸入和 10 個數字輸出，因此您可以將其連接到自動化應用中的多個傳感器，如包裝機械和診療設備。

1.廣泛的工作溫度范圍介于 -20°C 和 +60°C 之間，可耐受嚴苛的條件

2.內置警報，用于快速狀態通知

3.耐沖擊和振動，確保耐用性

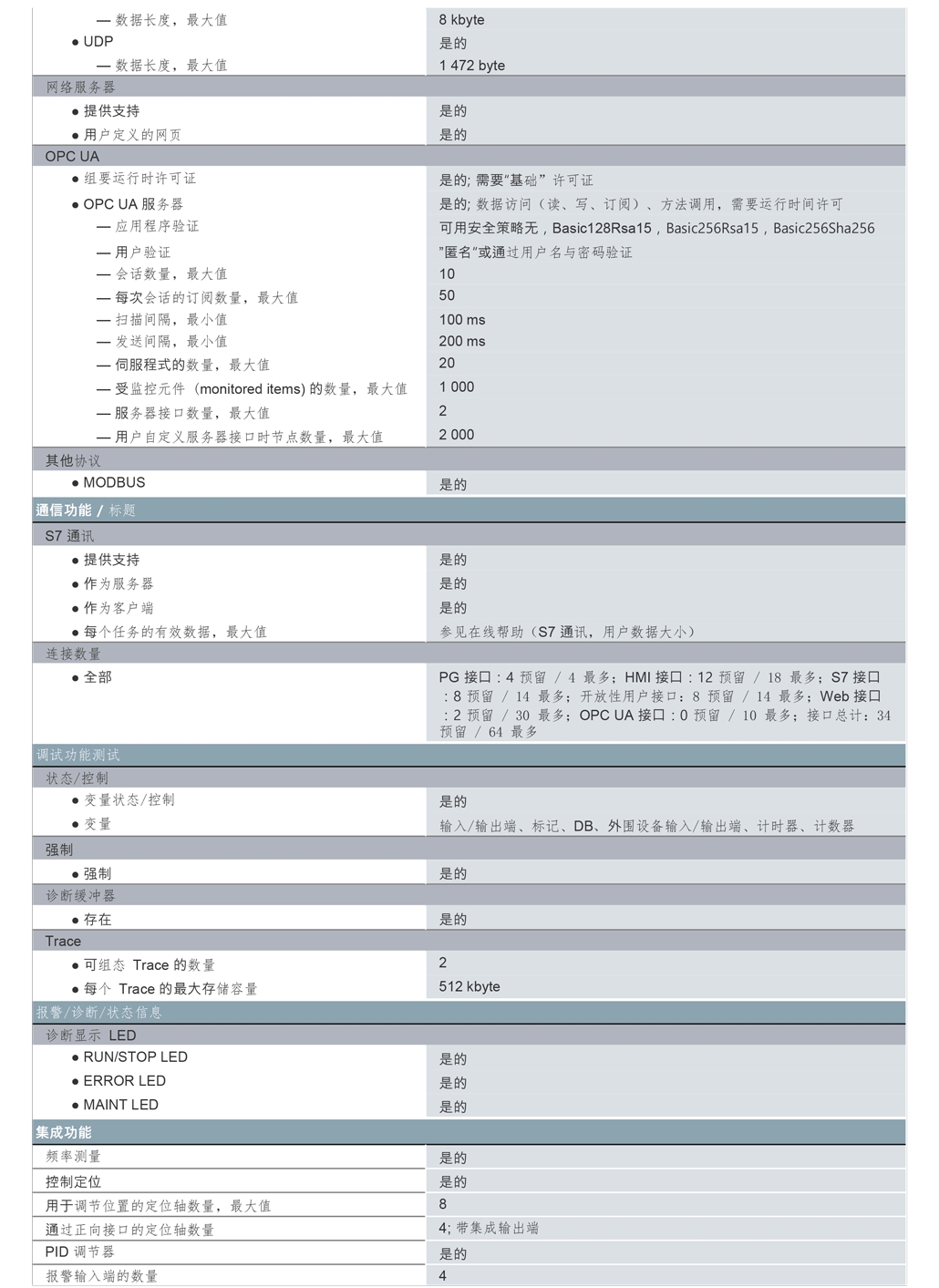

此 CPU 使用哪種通信協議？

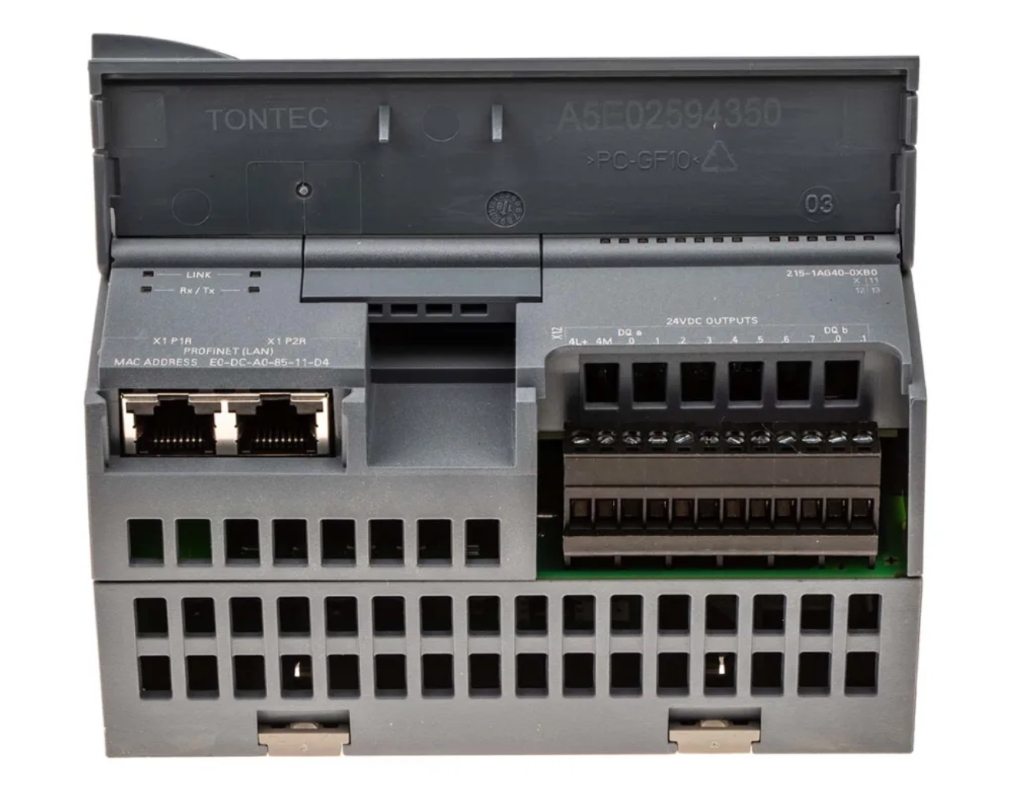

此 CPU 支持各種通信協議，從 PROFINET ， PROFIBUS 和以太網到 TCP/IP 和 MODBUS。您會發現它可以輕松集成到現有設置中，并適應新系統。它具有兩個通信端口，易于連接。

PLC及模塊：S7-200、S7-300、S7-400、S7-1200、S7-1500、ET-200系列

變頻器：MM420、MM430、MM440、6SE70、6RA70、V20、V60、V90系列

觸摸屏：OP27、OP37、OP270、OP370、TD200、TD400C、K-TP、OP177、TP177、MP277、MP377等系列

數控：6SN、1FT、6FC、6FX、1FK等系列

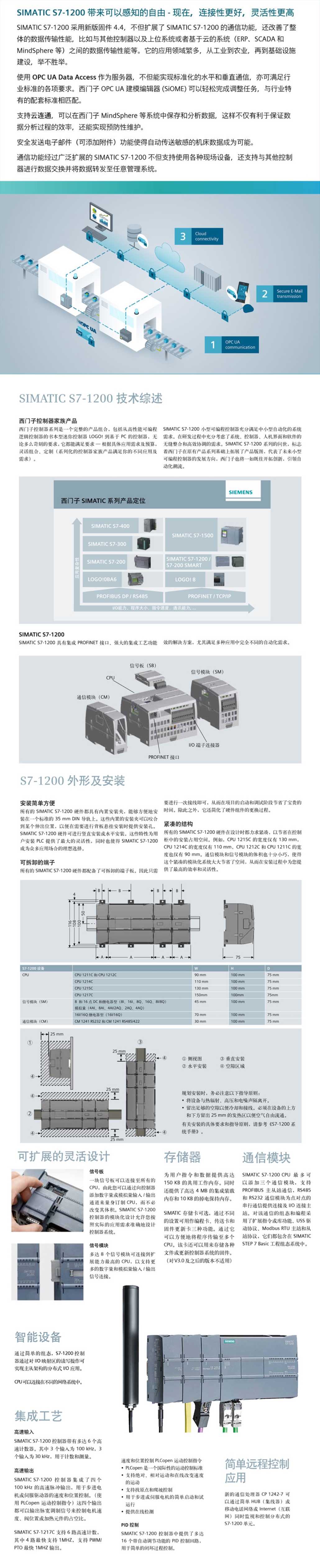

西門子PLC S7-1200系列簡介

一、概述

西門子PLC S7-1200系列是專門為中小型自動化控制系統設計的可編程序邏輯控制器。S7-1200系列具有使用靈活、功能強大的特點，可用于控制各種各樣的設備來滿足多個行業自動化控制的需求，S7-1200系列設計緊湊、組態靈活而且指令功能強大，用戶易于上手，根據項目工藝要求設計出理想的控制邏輯，來完成控制需求。本文下面對西門子PLC S7-1200系列做一個簡單介紹，為用戶在實際使用中提供方便。

二、西門子PLC S7-1200系列

西門子PLC S7-1200系列有如下特點：

1. 集成性好

西門子PLC S7-1200在CPU上集成有電源，輸入輸出控制點，模擬量輸入，運動控制數字量，還帶有PROFINET接口，用戶可以方便地使用這個接口進行通訊操作；

2. 擴展能力強

西門子PLC S7-1200的CPU可以擴展最多8個信號模塊，這樣可以更好地支持控制點數較多的控制系統。同樣的，它還可以通過通訊模塊的擴展實現更多的通訊方式，例如：PROFIBUS通訊；

3. 結構緊湊

西門子PLC S7-1200的硬件設計緊湊，相對于其他系列的PLC，它的CPU控制單元設計小巧，為用戶節省了大量的空間。例如CPU1212C型號，寬度只有90mm。這種緊湊的模塊化設計方式為用戶帶來了靈活性，并且易于安裝，節約了控制柜的空間和成本；

4. 安全性高

西門子PLC S7-1200系列具有較高的安全性，體現在對CPU的保護以及對程序邏輯的保護。S7-1200的CPU具有密碼保護功能，用戶可以使用這項功能設定對CPU的連接限制；同時S7-1200還有將程序塊中的內容進行保護功能；將用戶的程序保存到特定的存儲卡中的功能。

三、總結

綜上所述，西門子PLC S7-1200在中小型自動化控制系統中的應用廣泛，由于這個系列的產品硬件設計緊湊，擴展性強，通訊功能強大，集成性好，安全性高，因此在實際使用中為用戶帶來很好的體驗。隨著S7-1200在性能方面的不斷優化，它在自動化控制領域會占有重要的地位。如果用戶需要更多的了解和使用西門子PLC系列，我們也會更好的提供相關技術支持。

S7-1200選型簡介一、很大I/O能力計算

S7-1200很大I/O能力取決于以下幾個因素，這些因素之間互相影響、制約，必須綜合考慮：

1.CPU輸入/輸出過程變量映像區大小

2.CPU本體的I/O點數

3.CPU帶擴展模塊的數目，見表1（CPU所帶智能通訊模塊安裝于CPU左側，不占用擴展模板資源數）

4.CPU的5VDC電源是否滿足所有擴展模塊的需要

5VDC電源需求請參考S7-1200 PLC電源需求與計算，其它影響因素請參考如下表1。

表1.S7-1200 PLC影響I/O能力的性能參數

二、S7-1200 PLC電源需求與計算

S7-1200 CPU提供5VDC和24VDC電源：

1.當有擴展模板時，CPU通過I/O總線為其提供5VDC電源，所有擴展模塊的5VDC電源消耗之和不能超過該CPU提供的電源額定值。若不夠用不能外接5VDC電源。

2.每個CPU都有一個24VDC傳感器電源，它為本機輸入點和擴展模塊輸入點及擴展模塊繼電器線圈提供24VDC。如果電源要求超出了CPU模塊的電源額定值，你可以增加一個外部24VDC電源來提供給擴展模塊。

所謂電源計算，就是用CPU所能提供的電源容量，減去各模塊所需要的電源消耗量。

三、S7-1200系統電源數據簡表

詳情請參考《S7-1200系統手冊》或模塊說明書。

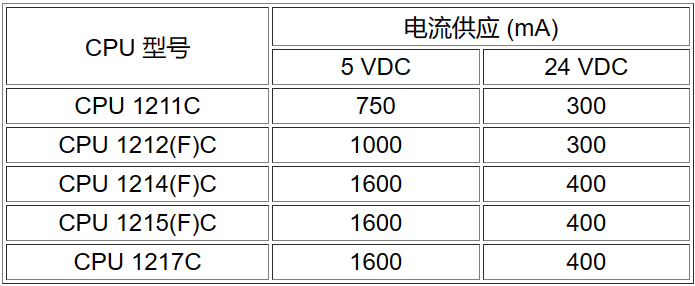

表2.CPU的供電能力

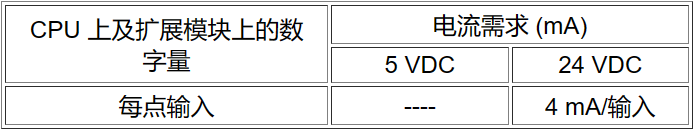

表3.CPU上及擴展模塊上的數字量輸入所消耗的電流

注意：如果數字量輸入點使用外接24VDC電源，則不必納入計算。

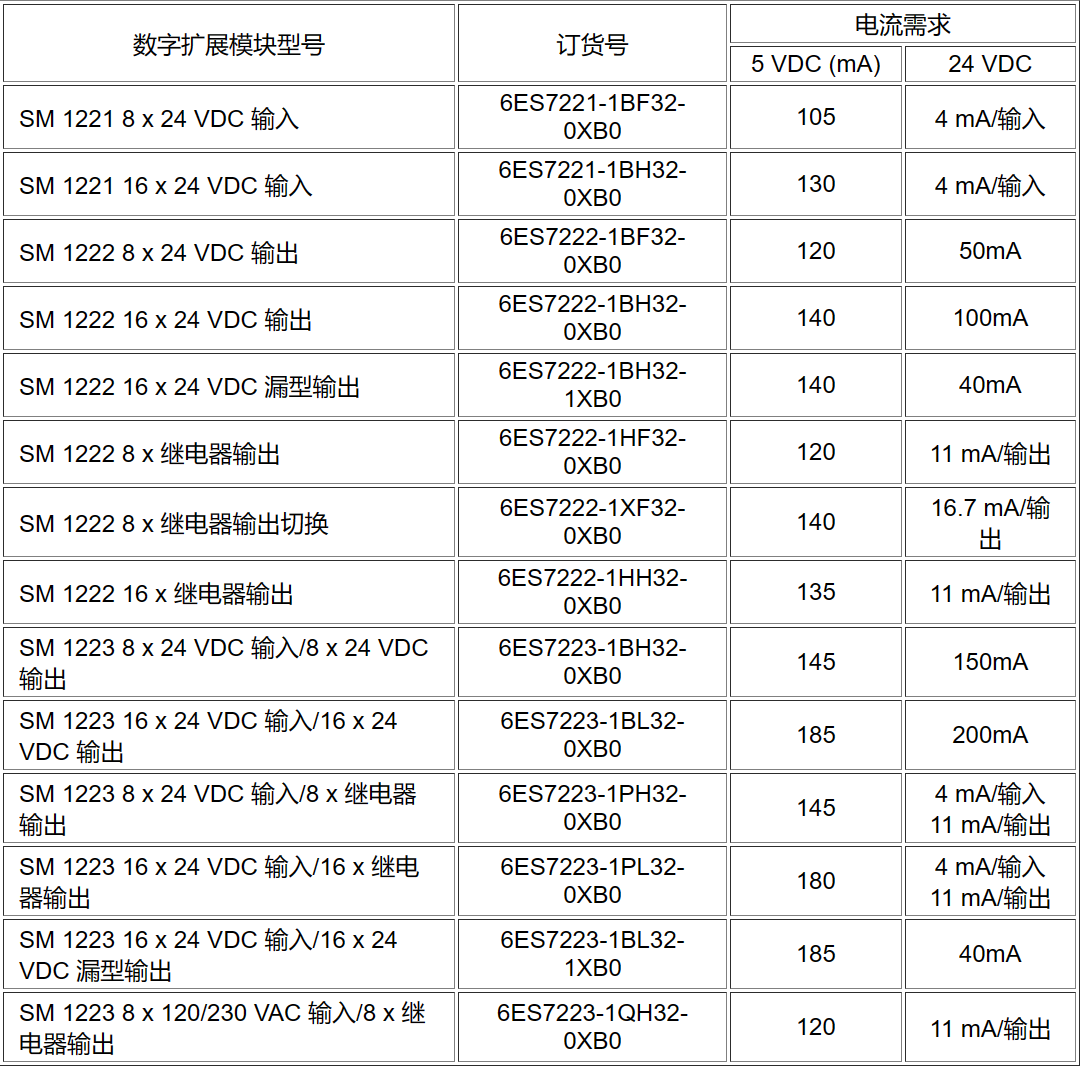

表4.數字擴展模塊所消耗的電流

表5.模擬擴展模塊所消耗的電流

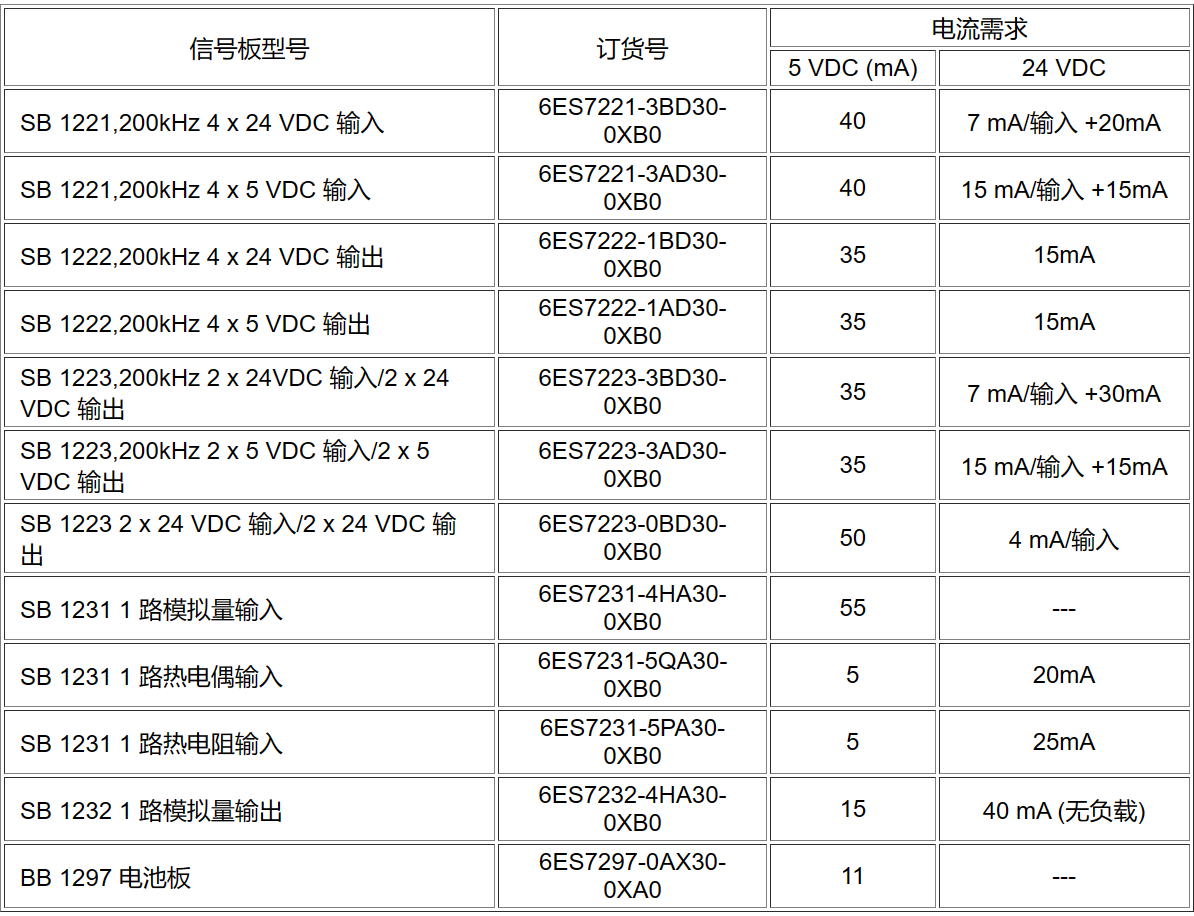

表6.信號板所消耗的電流

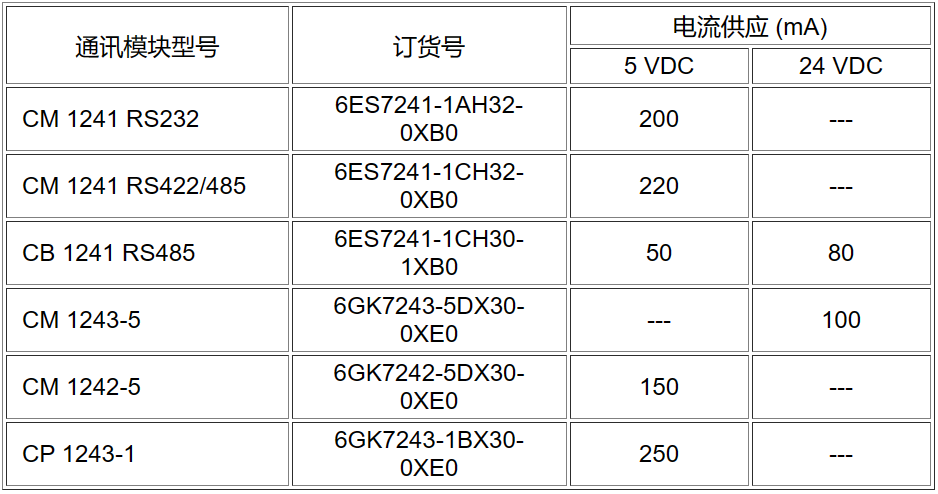

表7.通訊板/模塊所消耗的電流

四、電源需求計算實例

以下實例是PLC電源計算實例，該PLC包括一個CPU 1214C AC/DC/繼電器型、1xSM 1231 4x13位模擬量輸入、3xSM 1223 8 DI輸入/8繼電器輸出和1xSM 1221 8DI輸入。該實例一共有46點輸入和34點輸出。電源需求如下表8.所示

表8.電源需求計算實例列表

注意：該CPU已分配驅動內部繼電器線圈所需的電源，則電源計算中無需包括CPU內部繼電器線圈的功率要求。

由表中可以看出，所選CPU已經為SM提供了足夠的5VDC電流，但沒有通過傳感器電源為所有輸入和擴展繼電器線圈提供足夠的24VDC電流。I/O需要493mA而CPU只能提供400mA。則該系統而外需要一個至少為93mA的24VDC電源以運行所有包括的24VDC輸入和輸出。

五、常見問題

1、CPU提供的5VDC電源能否使用外部電源擴展？

答：不能，根據模板5VDC電源使用情況選擇合適的CPU。

2、CPU提供的24VDC電源不夠用時，能否使用外部電源擴展？

答：可以，根據需要可以選擇使用外部電源。

3、通訊模板（CM）和信號板（SB）是否占用信號擴展模板數量？

答：(1)擴展模板僅指信號模板，安裝于CPU的右側，共有8個擴展槽位

(2)通訊模塊安裝于CPU左側，并不占用擴展模板資源數

(3)信號模塊安裝于CPU上側，每個CPU最多只能安裝1個，并不占用擴展模板資源數

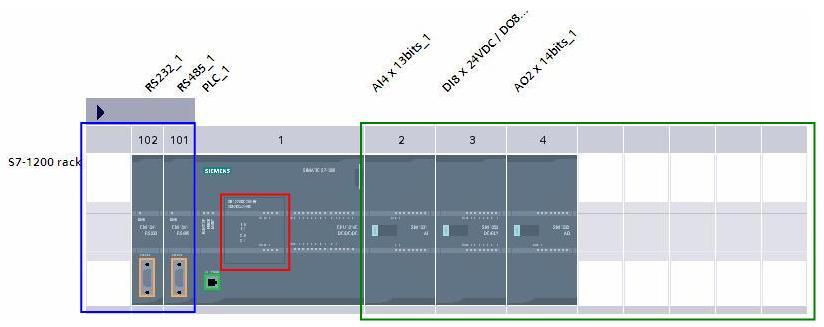

S7-1200模板安裝位置如下：

1.1號槽位為CPU

2.紅色圖框為信號板（SB）安裝位置

3.藍色圖框內為101~103三個槽位，為通訊模板（CM）安裝位置

4.綠色圖框內為2~9八個槽位，為信號模板（SM）安裝位置

4、通電時能否插拔模板？

答：不能，所有的信號板、信號模板和通訊模板都不支持通電時的插入和拔除。
