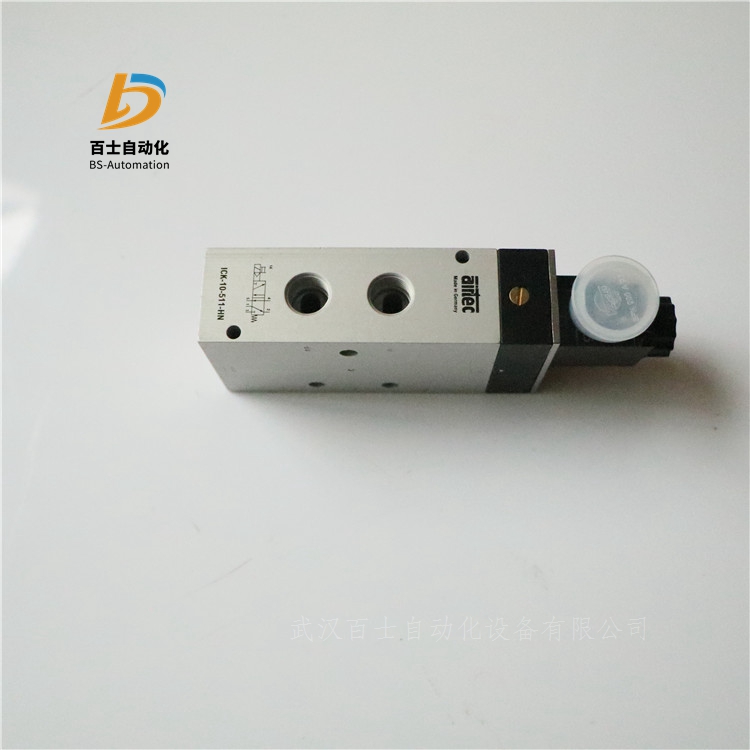

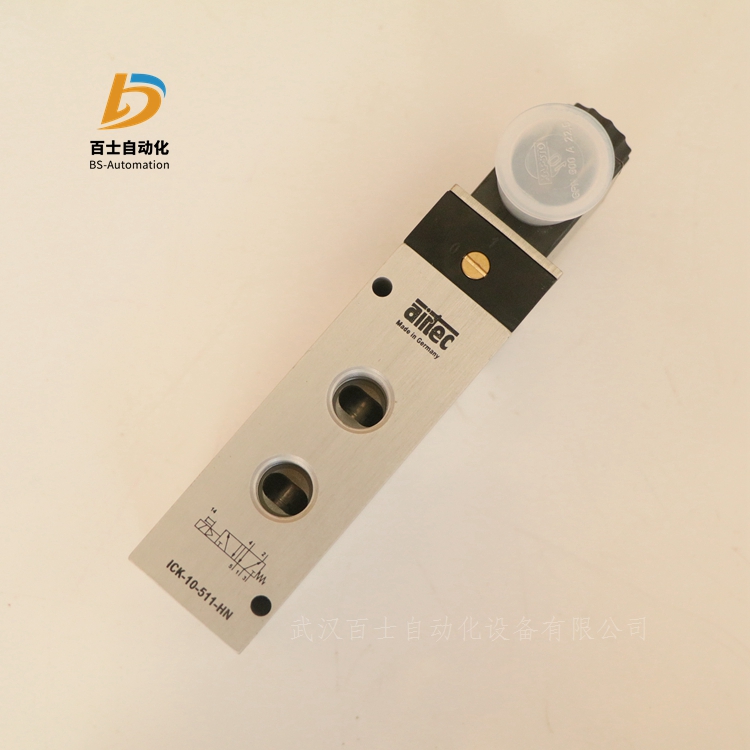

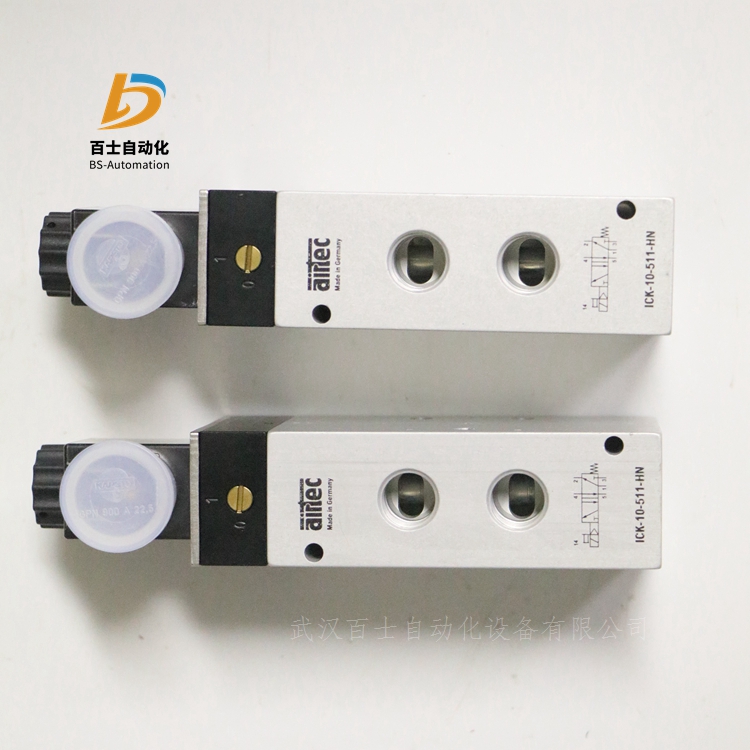

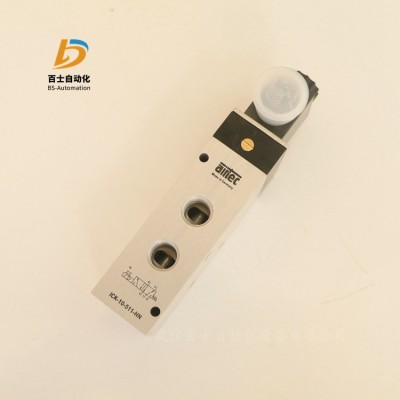

全新原裝 正品AIRTEC愛爾泰克電磁閥ICK-10-511-HN

武漢百士自動化設備有限公司

吳娜

通訊地址：湖北省武漢市蔡甸區長江路505號長江楚韻1棟2單元1502室

產品簡介：

德國AIRTEC公司是生產氣動元件的企業，具有30多年的生產經驗。它的總部坐落于德國法蘭克福市郊的科倫貝格(Kronberg)，生產位于斯圖加特附近的羅依特林根(Reutlingen)。AIlRTEC在20多個和地區擁有子公司和合作企業，為客戶提供優質便捷的服務。

AIRTEC屬于氣動自動化領域，具有技術力量，以及高質量解決各類技術問題的能力，同時為客戶提供品質、科技的產品，并以很低的維修率給客戶帶來巨大的利益。

注重質量是本公司的一貫的經營宗旨，“質量”是AIRTEC成功的決定因素。我們從產品開發研制階段起就把質量放在一位，這一宗旨始終貫穿于各個部門，貫穿于生產、調試、產品交付直至售前、售后服務的整個過程。此外，AIRTEC公司還是世界氣動行業中較早通過ISO9001質量認證的公司之一。

AIRTEC生產的閥能承受各種使用環境,如多粉塵的環境、潮濕的環境及野外。其主要原因是AIRTEC的閥芯結構，它是AIRTEC的設計。這也是AIRTEC的產品以其品質,長壽命而聞名全球的主要原因。

1)AIRTEC閥特有的密封設計是將復合樹脂環以及膨脹О形圈復合而成。由于復合樹脂環較硬，它的膨脹非常有限。

2)閥套由不銹鋼制成，閥套和復合樹脂之間具有配合公差。

3)閥套小孔內緣和閥芯上的復合樹脂環外緣均呈無銳邊狀，其邊緣相當于一把剃刀,可切碎任何進入閥套的小孔內的雜質顆粒，并由氣流帶走。這種抗污染的結構非常有效，使AIRTEC的閥能夠廣泛地用于煤礦、礦山、水泥等設備。

4)當閥長期不用時，由于AIRTEC閥特有的閥芯結構，密封圈也不會和閥套相互粘連，從而可以正常開啟。

5)和同樣規格尺寸的閥相比，AIRTEC的閥具有更大的流量。

1.管式閥安裝：螺紋接口,可以單獨或成組安裝。對于MF-05,MF-07和MF-25需要單個氣路板。

2.組合閥：3/2提動閥可安裝6個。用于:MS-18 ,MS-20。

3.P口氣路板：帶共用進氣口適合于安裝1-12個，3/2，5/2和5/3閥。閥用于中空螺栓安裝。用于:M-04,M-05，M-07，P-05和P-07。

4.P-R-S氣路板：帶共用進氣口和二個共用排氣口。適合于安裝5/2和5/3閥。閥用中空螺栓安裝。用于:M-04，M-05，M-07,P-05和P-07。

5.塑料氣路板：帶共用進氣口和二個共用排氣口。閥用兩個螺釘直接安裝在氣路板上。用于:MF-05，MF-25和MF-07。

6.模塊氣路板：模塊化P-R-S口氣路板,可擴展，帶共用進氣口和二個共用排氣口?？梢园惭b不同尺寸(1/8和1/4)的閥。用于:KM-09，KM-10。

7.板式閥安裝：于安裝5/2和5/3閥，其優點是更換閥時無需拔管子。帶共用進氣口和二個共用排氣口。閥用兩螺釘直接安裝在氣路板上。用于:MC-07，MC-20,MD-20.

8.可擴展氣路板：此模塊氣路板為可擴展型，有一個通用進氣口和兩個通用排氣口.根據需要添加閥門?？墒褂冒惭bDIN導軌的夾子。

產品性能參數與型號：

德國AIRTEC電磁閥KF-46系列

根據端子類型的工作連接

溫度范圍-10°C…+50°C

介質過濾、無油和干燥壓縮空氣，符合ISO 8573-1:2010，7:2:4μ級，無腐蝕性成分。作為減損，壓力露點必須至少比低環境溫度低10°C。

材料外殼：鋁陽極氧化，塑料，密封件：NBR，

內部零件：鋁、不銹鋼和Ms

額定電壓24V DC，±10%

每磁鐵功耗1.3 W

根據EN 60529，防護等級為IP 65

電動柱塞閥。接通電壓后，閥門切換。閥門配備有應急鎖定手動驅動裝置。使用螺絲刀通過端子蓋進行操作。

AIRTEC愛爾泰克2x二位三通換向閥

KF-46-210/2-HN-S12

KF-46-310/2-HN-S12

KF-46-312/2-HN-S12

KF-46-314/2-HN-S12

AIRTEC愛爾泰克二位五通換向閥

KF-46-510-HN

KF-46-510-HN-S12

KF-46-511-HN-S12

KF-46-520-HN-S12

AIRTEC愛爾泰克三位五通換向閥

KF-46-530-HN-S12

KF-46-533-HN-S12

KF-46-534-HN-S12

德國AIRTEC電磁閥KM-10系列

技術特點

連接：G1/4

標稱寬度：9 mm

溫度范圍：-10°C…+70°C

防護等級：IP 65

ATEX：可選

閥門型號：

5/2路、5/3路

可用電壓：

直流：12伏，24伏

交流：24伏、115伏、230伏

連接

KM-09:  G1/8

KM-10:  G1/4

標稱寬度

KM-09:  6 mm

KM-10:  9 mm

溫度范圍-10°C…+70°C

介質過濾、無油和干燥壓縮空氣，符合ISO 8573-1:2010，7:2:4μ級，無腐蝕性成分。作為減損，壓力露點必須至少比  低環境溫度低10°C。

材料外殼：鋁陽極氧化，塑料，密封件：NBR和POM，

內部零件：鋁、不銹鋼和Ms

根據EN 60529，防護等級為IP 65

可提供符合2014/34/EU（ATEX）的版本

電動柱塞閥。接通電壓后，閥門切換。這些閥門配有閉鎖式手動輔助執行機構。用螺絲刀驅動。

AIRTEC二位五通電磁閥

KM-10-510-HN

KM-10-511-HN

KM-10-520-HN

AIRTEC三位五通電磁閥

KM-10-530-HN

KM-10-533-HN

KM-10-534-HN

德國AIRTEC電磁閥KN-05、KN-55系列

技術特點

連接：G1/4，Namur

流量  780NL/min

壓力范圍  3...10bar

標稱寬度：6 mm

溫度范圍：-10°C…+70°C

防護等級：IP 65

ATEX：可選

閥門型號：

3/2路、5/2路、3/3路

可用電壓：

直流：12伏，24伏

交流：24伏、115伏、230伏

介質過濾、無油和干燥壓縮空氣，符合ISO 8573-1:2010，7:2:4μ級，無腐蝕性成分。作為減損，壓力露點必須至少比低環境溫度低10°C。

材料外殼：鋁陽極氧化，塑料，密封件：NBR和POM，

內部零件：鋁、不銹鋼和Ms

根據EN 60529，防護等級為IP 65

可提供符合2014/34/EU（ATEX）的版本。

電動柱塞閥。接通電壓后，閥門切換。這些閥門配備有手動應急裝置。用螺絲刀驅動。

KN-55型配備了防潮磁性線圈和磁鐵上的附加密封。

包括安裝螺釘、編碼銷和O型環。

AIRTEC二位三通換向閥

KN-05-310-HN

KN-05-310-HNX-XXX

KN-05-310-HN-142

KN-05-310-HN-144

KN-05-310-HN-912

KN-55-310-HN

KN-05-311-HN

KN-55-311-HN

KN-05-311-HN+108-030-1160

KNE-05-511-PR-3493

AIRTEC二位五通換向閥

KN-05-510-HN

KN-05-511-HN

KN-55-510-HN

KN-55-511-HN

KN-05-520-HN

KN-55-520-HN

KN-05-511-HN-912

KN-05-520-HN-157

KN-05-520-HN-142

AIRTEC三位五通換向閥

KN-05-530-HN

KN-55-530-HN

KN-05-533-HN

KN-55-533-HN

德國AIRTEC電磁閥M-04系列

技術特點

連接：G1/8

標稱寬度：4 mm

流量： 360Nl/min

溫度范圍：-10°C…+70°C

防護等級：IP 65

ATEX：可選

閥門型號：

3/2路

5/2路、5/3路

可用電壓：

直流：12V，24V

交流：24V、115V、230V

介質過濾、無油和干燥壓縮空氣，符合ISO 8573-1:2010，7:2:4μ級，無腐蝕性成分。作為減損，壓力露點須至少比低環境溫度低10°C。

材料外殼：鋁陽極氧化，塑料，密封件：NBR和POM，

內部零件：鋁、不銹鋼和Ms

根據EN 60529，防護等級為IP 65

可提供符合2014/34/EU（ATEX）的版本。

電動柱塞閥。接通電壓后，閥門切換。這些閥門配有鎖定手動輔助驅動裝置。用螺絲刀驅動。

AIRTEC愛爾泰克二位三通電磁閥

M-04-310-HN

M-04-311-HN

M-04-320-HN

MO-04-310-HN

AIRTEC愛爾泰克二位五通電磁閥

M-04-510-HN

M-04-511-HN

M-04-520-HN

AIRTEC愛爾泰克三位五通電磁閥

M-04-530-HN

M-04-533-HN

德國AIRTEC電磁閥M-05系列

HN=手動修改?？稍?80°的范圍內重定位。適用HN在端口2的同一側提供標準閥門。

根據客戶要求閥門不帶接線盒時，標準線圈訂貨號的一位數字須在從1到4中改變。如果客戶需要訂購可選的接線盒，須分開訂購。

設計與功能

訂貨時請注明電壓。閥ME-05-312-HN適用于真空。

以下所有系列的閥可配防爆線圈，且符合歐洲94/9/1EQ(ATEX）防爆標準。

接口：G 1/8

通徑： 6mm

材料：閥體:鋁（陽極氧化)、密封圈:NBR和POM，內部零件:鋁、不銹鋼和黃銅。

防護等級：IP65根據標準EN 60529

AIRTEC二位三通電磁閥

M-05-310-HN

M-05-311-HN

M-05-320-HN

ME-05-311-HN

ME-05-312-HN

ME-05-320-HN

MO-05-310-HN

MO-05-311-HN

AIRTEC二位五通電磁閥

M-05-510-HN

M-05-511-HN

M-05-520-HN

AIRTEC三位五通電磁閥

M-05-530-HN

M-05-533-HN

M-05-534-HN

德國AIRTEC電磁閥M-07系列

HN=手動修改?？稍?80°的范圍內重定位。適用HN在端口2的同一側提供標準閥門。

根據客戶要求閥門不帶接線盒時，標準線圈訂貨號的一個數字須在從1到4中改變。如果客戶需要訂購可選的接線盒，須分開訂購。

設計與功能

訂貨時請注明電壓。閥ME-07-511-HN-Q，ME-07-520-hN-Q適用于真空。(-0.95...10barl-14...175psi),

以下所有系列的閥可配防爆線圈，且符合歐洲94/9/1EQ(ATEX)防爆標準。

接口： G1/4

通徑： 9mm

溫度范圍： -10...70℃

材料:  閥體:鋁（陽極氧化)，密封圈:NBR和POM，內部零件:鋁、不銹鋼和黃銅

防護等級: P65根據標準EN 60529

AIRTEC二位三通電磁閥

M-07-310-HN

M-07-311-HN

M-07-311-HN+108-030-1065

M-07-320-HN

ME-07-311-HN

ME-07-312-HN

ME-07-320-HN

MO-07-310-HN

MO-07-311-HN

AIRTEC二位五通電磁閥

M-07-510-HN

M-07-511-HN

M-07-520-HN

M-07-520-HN+108-030-0026

M-07-511-HN+108-030-1160

M-07-511-HN+108-030-1065

M-07-511-HN-912

AIRTEC三位五通電磁閥

M-07-530-HN

M-07-530-HN+23-SP-011-427

M-07-533-HN

M-07-534-HN

M-07-530-HN+108-030-1067

德國AIRTEC電磁閥M-20系列

技術特點

連接：M5

標稱寬度：3 mm

流量： 220NL/min

溫度范圍：-10°C…+70°C

防護等級：IP 65

ATEX：無

閥門型號：

5/2路、5/3路

重量：0.1kg  0.3kg

可用電壓：

直流：12V，24V

介質過濾、無油和干燥壓縮空氣，符合ISO 8573-1:2010，7:2:4μ級，無腐蝕性成分。作為減損，壓力點須至少比低環境溫度低10°C。

材料外殼：鋁陽極氧化，塑料，密封件：NBR和POM，

內部零件：鋁、不銹鋼和Ms

根據EN 60529，防護等級為IP 65

電動柱塞閥。接通電壓后，閥門切換。這些閥門配備有手動應急操作。用螺絲刀驅動。

AIRTEC二位五通電磁閥

M-20-510-HN

M-20-520-HN

M-21-510-HN

VS-20-510

AIRTEC三位五通電磁閥

M-20-530-HN

M-20-533-HN

德國AIRTEC電磁閥MF-04系列

技術特點

標稱寬度：3 mm

流量：  360NL/min

溫度范圍：-10°C…+70°C

防護等級：IP 65

閥門型號：

5/2路、5/3路

可用電壓：

直流：12V，24V

交流：24V、115V、230V

連接接口：法蘭位于（1、3和5）口和G1/8（2和4）口

介質過濾、無油和干燥壓縮空氣，符合ISO 8573-1:2010，7:2:4μ級，無腐蝕性成分。作為減損，壓力點須至少比低環境溫度低10°C。

材料外殼：鋁陽極氧化和塑料

密封件：NBR和POM

內部零件：鋁、不銹鋼和Ms

根據EN 60529，防護等級為IP 65

重量：0.25kg  0.4kg

電動柱塞閥。接通電壓后，閥門切換。這些閥門配有鎖定手動輔助驅動裝置。用螺絲刀驅動。

基板安裝用安裝螺釘和墊圈包含在交付范圍內。

愛爾泰克AIRTEC二位五通電磁閥

MF-04-510-HN

MF-04-520-HN

愛爾泰克三位五通電磁閥

MF-04-530-HN

MF-04-533-HN

德國AIRTEC電磁閥MN-06系列

技術特點

連接：G1/4，Namur

標稱寬度：6 mm

流量： 750NL/min

溫度范圍：-10°C…+70°C

防護等級：IP 65

ATEX：可選

閥門型號：

3/2路、5/2路、3/3路

重量：0.32kg  0.46kg

可用電壓：

直流：12V，24V

交流：24V、115V、230V

介質過濾、無油和干燥壓縮空氣，符合ISO 8573-1:2010，等級7:2:4μ，無腐蝕性成分。作為減損，壓力露點必須至少比環境溫度低10°C。

材料外殼：鋁陽極氧化，塑料，密封件：NBR和POM，

內部零件：鋁、不銹鋼和Ms

根據EN 60529，防護等級為IP 65

可提供符合2014/34/EU（ATEX）的版本。

電動柱塞閥。接通電壓后，閥門切換。這些閥門配有鎖定手動輔助驅動裝置。用螺絲刀驅動。

包括安裝螺釘、編碼銷和O型環

AIRTEC二位三通電磁閥

MN-06-310-HN

MN-06-311-HN

AIRTEC二位五通電磁閥

MN-06-510-HN

MN-06-511-HN

MN-06-520-HN

AIRTEC三位五通電磁閥

MN-06-530-HN

德國AIRTEC電磁閥MS-18系列

技術特點

連接：G1/8

標稱寬度：1.4mm

流量： 56NL/min

溫度范圍：-10°C…+70°C

防護等級：IP 65

ATEX：可選

閥門型號：

3/2路

可用電壓：

直流：12V，24V

交流：24V、115V、230V

介質過濾、無油和干燥壓縮空氣，符合ISO 8573-1:2010，7:2:4μ級，無腐蝕性成分。作為減損，壓力點須至少比低環境溫度低10°C。

材料外殼：鋁陽極氧化，塑料，密封件：NBR和POM，

內部零件：鋁、不銹鋼和Ms

根據EN 60529，防護等級為IP 65

可提供符合2014/34/EU（ATEX）的版本。

電動閥座閥。接通電壓后，閥門切換。這些閥門配備有手動應急操作。用螺絲刀驅動。

設計與功能

提動閥結構，彈簧復位，可持續通電。型號MSO(常開)）電磁閥供氣口在3口。

在型號MS-18-310/n-HN和MSO-18-310/n-HN中，字母n表示閥的數量。n為6。

以下所有系列的閥可配防爆線圈，且符合歐洲94/9/1EQ(ATEX)防爆標準。

MS-18-310-HN

3/2路，單穩態，機械彈簧，靜止位置關閉

MS-18-310/n-HN

3/2路，單穩態，機械式

愛爾泰克二位三通電磁閥

MS-18-310-HN

MS-18-310/2-HN

MSO-18-310/2-HN

MS-18-310/3-HN

MSO-18-310-HN

MSO-18-310/3-HN

MS-18-310/4-HN

MSO-18-310/4-HN

MS-18-310/5-HN

MSO-18-310/5-HN

MS-18-310/6-HN

MSO-18-310/6-HN
