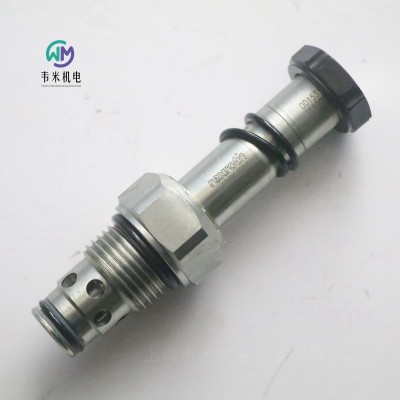

力士樂螺紋插裝式電磁閥OD153136A000000，上海韋米機電設備有限公司主營產品，產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH螺紋插裝閥OD153136A000000-VEI-016-NC-10A-A-31-0000

R930065511 OD153136A000000

電磁驅動 2 通座閥，先導式

液壓  閥門  插裝閥  電磁鐵，開關  螺紋插裝閥

工作壓力 350 bar (5000 psi)

流量 70 l/min (19 gpm)

插孔 CA-10A-2N

插裝閥

產品屬性

產品系列分類 電磁驅動 2 通座閥，先導式

產品系列類型 VEI

產品系列 VEI-16-10A-NC

油口數量 2

工作壓力. [bar] 350

位置 2

體積流量 [l/min] 70

正常位置 常閉

閥心滑閥 閥座設計

直接 - 先導式 先導式

連接類型 擰入式插裝閥

插孔 CA-10A-2N

公稱流量 [l/min] 70

驅動類型 電磁致動開/關

線圈 D36

集成線圈 單獨訂購

密封材料 NBR

液壓油 HL,HLP

產品系列 2 通

產品類型 VEI

重量 [kg] 0.22

力士樂REXROTH電磁閥先導式，二通常閉

通用插孔，規格08

VEI-16-08A-NC

OD.15-X-18-Y-Z

OD.15=先導式二通常閉電磁閥

X=01 單向型

  =05 雙向型

  =07 單向型，帶過濾器

  =31 雙向型

  =03 雙向型

  =09 單向型

18=通用插孔 CA-08A-2N

Y=A 標準

   =B 旋鈕型手動應急操作

   =E 拉動型手動應急操作

   =F 手操作拉動型手動應急操作

Z=0 帶丁晴橡膠密封件

  =8 帶丁晴橡膠密封件和額外的彈簧，僅適用于03、05、31

  =V 帶氟橡膠密封件

  =P 帶丁晴橡膠密封件和保護帽，用于旋鈕型手動應急操作

  =T 帶Viton密封件和保護帽，用于旋鈕型手動應急操作

技術數據

新的 VEI-16 系列使用全新的電磁鐵理念，實現出色的性能，讓插件能夠在惡劣的環境下工作。閥體還加入了的液壓部件設計，具有出色的液壓性能。

技術數據

概述

重量 0.15 kg (0.33 lb)

安裝方向 可選

環境溫度范圍 -30 至 90 °C（-22 至 194 °F）

液壓

工作壓力 350 bar (5000 psi)

流量范圍 0.5 - 40 l/min (0.1 - 11 gpm)

疲勞周期壽命 在 350 bar 時 2 百萬個周期;在 420 bar 時 150000 個周期

大內部泄漏： X= 01、05、07 時 5 滴/分鐘;X= 31、03、09 時 20 滴/分鐘

切換時間 打開 ≤ 50 ms;關閉 ≤ 100 ms

流體溫度范圍 -20 至 80 °C（-4 至 176 °F）

流體介質：具有潤滑性能的礦物基或合成物，粘度為 20 至 380 mm2/s (cSt)

安裝扭矩 39 - 51 Nm (29 - 38 ft-lb)

建議油液過濾精度 大公稱值 10 μm ；(NAS 8) ISO 4406 19/17/14

MTTFd 150 年

插孔 CA-08A-2N

X=01,05,07 時的密封套件 物料號R901101437

X=31,03,09 時的密封套件 物料號R901101544

密封套件線圈和標準帽 物料號R930067869

密封套件線圈和保護帽僅用于 Y=D 的情況 物料號R930067870

電氣

電壓類型 直流電壓

線圈類型 D36

功耗 20 W

注意：線圈必須單獨訂購

德國力士樂REXROTH螺紋插裝閥電磁閥訂貨號和型號：

R930058697 OD150118A000000-VEI-016-NC-08A-A-01-0000

R930058427 OD150518A000000-VEI-016-NC-08A-A-05-0000

R930058334 OD153118A000000-VEI-016-NC-08A-A-31-0000

力士樂REXROTH螺紋插裝閥

電磁閥先導式提升閥

雙向常閉

普通空腔，尺寸08

VEI-16-08A-NC

OD.15 - X - 18 - Y - Z - W

技術數據

新的VEI-16系列采用了一種新的電磁閥概念，提供了卓越的性能，使閥芯能夠在惡劣的環境中工作。Cartridges還采用了的液壓部件設計，提供了的液壓性能。

說明：

在低流量功能或低容量執行機構的情況下，特別建議使用W=000T快速響應版本的VEI-16-08A。對于低流量、低容量功能、低容量執行器，也建議使用直動式電磁閥（VEDT-16-08A）。

技術數據

全體的

重量0.15千克（0.33磅）

安裝方向無限制

儲存環境溫度范圍-40至100°C（-40至212°F）

工作環境溫度范圍

-30至90°C（-22至194°F），W=0000

-30至75°C（-22至167°F），W=000T

鹽霧試驗

DIN EN ISO 9227:2017-07

500小時

工作壓力350巴（5000磅/平方英寸）

流量范圍

對于W=0000，0.5-40 l/min（0.1-11 gpm）

對于W=000T，0.5-30 l/min（0.1-8 gpm）

疲勞循環壽命

350巴時200萬次循環420巴時150000次循環

內部泄漏：

5滴/分鐘，X=01、05、07

20滴/分鐘，X=31,03,09

W的切換時間=0000

打開≤50ms

閉合≤100 ms

W=000T的切換時間

打開≤50ms

閉合≤50ms

流體溫度范圍-20至80°C（-4至176°F）

流體：礦物基或合成材料，在粘度為20至380 mm2/s（cSt）時具有潤滑性能

安裝扭矩35-43 Nm（26-32 ft-lbs）

建議的流體污染程度

標稱值10μm（NAS 8）ISO 4406 19/17/14

MTTFD 150年

空腔CA-08A-2N

X=01、05、07的密封套件

代碼RG08A2010520100

材料編號R901101437

X=31,03,09的密封套件

代碼RG08A2010530100

材料編號R901101544

密封套件線圈和標準蓋

代碼RG02Z0010000100

材料編號R930067869

密封套件線圈和保護帽僅適用于Y=D

代碼RG03Z0010000100

材料編號R930067870

與電有關的

電壓類型直流電壓

D36型線圈

對amb.temp的電壓公差。參見特性曲線

功耗20 W

注：線圈必須單獨訂購

德國力士樂REXROTH螺紋插裝閥電磁閥訂貨號和型號：

R930058334 OD153118A000000-VEI-016-NC-08A-A-31-0000

力士樂REXROTH螺紋插裝閥

R930058334 OD153118A000000-VEI-016-NC-08A-A-31-0000

R901082015 OD1531183AS000

電磁驅動 2 通座閥，先導式

旋入插裝閥

工作壓力350巴（5000磅/平方英寸）

流量40 l/min（11 gpm）

擰入孔CA-08A-2N

產品屬性

產品系列分類 電磁閥先導式提升閥2通

產品系列類型 VEI

端口數 2.

壓力[bar] 350

流量[l/min] 40

位置 2.

正常位置 常閉

滑閥提升閥 提升閥類型

連接類型 旋入插裝閥

直接-先導式 先導式操作

擰入孔 CA-08A-2N

標稱流量【l/min】 40

驅動類型 電磁閥啟動打開/關閉

線圈 D36

線圈集成 另行訂購

密封材料 NBR

液壓油 HL，HLP

產品類型 VEI

產品系列 二通閥

重量[kg] 0.15

力士樂REXROTH螺紋插裝閥040501008502000-DRFN-10A-02

R901096072 040501008502000

液壓  閥門  插裝閥  流量控制  螺紋插裝閥

工作壓力 350 bar (5000 psi)

流量 3 l/min (0.8 gpm)

插孔 CA-10A-4N

插裝閥

產品系列分類 分流閥和集流閥

產品系列類型 DRFN

產品系列 DRFN-10A

工作壓力. [bar] 350.0

油口數量 3

體積流量 [l/min] 3.0

連接類型 擰入式插裝閥

直接 - 先導式 先導式

插孔 CA-10A-4N

公稱流量 [l/min] 3.0

密封材料 NBR

液壓油 HL

HLP

產品系列 分流閥和集流閥

產品類型 DRFN

重量 [kg] 0.28

力士樂REXROTH螺紋插裝閥

R930053928 04050200270900A-DRFN-16A-09

分流閥和集流閥

旋入式閥門

工作壓力350巴（5000磅/平方英寸）

流速80 l/min（21 gpm）

擰入孔CA-16A-4N

產品特性

產品系列的分類

分流閥和集流閥

產品系列類型 DRFN

連接數 3.

壓力[bar] 350.

體積流量[l/min] 80

連接類型 旋入式閥

直接預控 預轉向

擰入孔 CA-16A-4N

額定流量【l/min】 80

密封材料 NBR

壓力流體 HLP，HLP

產品類型 DRFN

產品系列 分流閥和集流閥

重量[kg] 0.41

力士樂REXROTH螺紋插裝閥

直動式溢流閥，閥座設計

提升閥類型

力士樂機械插裝閥

溢流閥

VSBN-08A

04.11.49 - X - 56 - Z

直動式導向提升閥類型

通用插孔，尺寸 08

工作壓力 350 bar

流量 20 l/min

描述

流量從1到2被阻斷，直到壓力增加以滿足所選的閥門設置，將提升閥從閥座提升，并允許安全流量通過端口2到達油箱。端口2處的壓力會增加閥的安全設置。Bosch Rexroth機油控制提升閥設計可增強所有流量和壓力下的穩定性。

技術數據

工作壓力

端口1（P）

350巴（5000磅/平方英寸）

允許的壓力

端口2（T）

140巴（2000巴）

流量20 l/min（5.3 gpm）

內部泄漏15滴/分鐘。

流體溫度范圍-30至100°C（-22至212°F）

安裝扭矩34-41 Nm（25-30 ft-lbs）

重量0.09千克（0.2磅）

型腔CA-08A-2N（見數據表18325-70）

線體和標準部件

MTTFd 150年見數據表18350-51

密封套件

代碼：RG08A2010520100

材料編號：R901101437

流體

在粘度為10至500 mm2/s（cSt）時具有潤滑性能的礦物基或合成材料

建議的流體污染程度

標稱值為10μm（NAS 8）/ISO 4406 19/17/14

安裝位置無限制

力士樂REXROTH螺紋插裝閥減壓閥訂貨號和型號：

R901113598 041149035605000-VSBN-08A-05

R901097728 041149035620000-VSBN-08A-20

力士樂REXROTH螺紋插裝閥 041149035635000-VSBN-08A-35

直動式溢流閥，閥座設計

R901091914 041149035635000

旋入式閥門

工作壓力350巴（5000磅/平方英寸）

流速20 l/min（5 gpm）

擰入孔CA-08A-2N

產品特性

產品系列的分類

直接控制減壓閥，閥座設計

產品系列類型 VSBN

連接數 2.

壓力[bar] 350.

體積流量[l/min] 20

正常位置 關閉，無電

閥錐閥

連接類型 旋入式閥

直接預控 直接控制

擰入孔 CA-08A-2N

額定流量【l/min】 20

可調壓力范圍[bar] 175-350

壓力設置[bar] 350.

壓力預設 壓力預設

調整選項 無泄漏六角凹頭螺釘

密封材料 NBR

壓力流體 HLP，HLP

產品類型 VSBN

產品系列 溢流閥

重量[kg] 0.094

力士樂REXROTH螺紋插裝閥

溢流閥

VSBN-10A

04.11.55 - X - 85 - Z

直動式導向提升閥類型

通用插孔，尺寸 10

工作壓力 350 bar

流量 50 l/min

R901191831 041155038505000-VSBN-10A-05

R901115702 041155038535000-VSBN-10A-35

力士樂REXROTH螺紋插裝閥041155038505000-VSBN-10A-05

R901191831 041155038505000

液壓  閥門  插裝閥  壓力控制  螺紋插裝閥

工作壓力 350 bar (5000 psi)

流量 50 l/min (13 gpm)

插孔 CA-10A-2N

插裝閥

產品系列分類 直動式溢流閥，閥座設計

產品系列類型 VSBN

產品系列 VSBN-10A

油口數量 2

工作壓力. [bar] 350

體積流量 [l/min] 50

正常位置 常閉

閥心滑閥 閥座設計

連接類型 擰入式插裝閥

直接 - 先導式 直動式

插孔 CA-10A-2N

公稱流量 [l/min] 50

可調節壓力范圍 [bar] 5-70

壓力設置 [bar] 50

壓力預設 帶壓力預設

調整選項 無泄漏內六角螺釘

密封材料 NBR

液壓油 HL,HLP

產品系列 卸載

產品類型 VSBN

重量 [kg] 0.19

力士樂REXROTH螺紋插裝閥 041155038535000-VSBN-10A-35

直動式溢流閥，閥座設計

R901115702 041155038535000

旋入式閥門

工作壓力350巴（5000磅/平方英寸）

流速50 l/min（13 gpm）

旋入孔CA-10A-2N

產品特性

產品系列的分類

直接控制減壓閥，閥座設計

產品系列類型 VSBN

壓力[bar] 350.

連接數 2.

體積流量[l/min] 50

正常位置 關閉，無電

閥錐閥

連接類型 旋入式閥

直接預控 直接控制

擰入孔 CA-10A-2N

額定流量【l/min】 50

可調壓力范圍[bar] 175-350

壓力設置[bar] 350.

壓力預設 壓力預設

調整選項 無泄漏六角凹頭螺釘

密封材料 NBR

壓力流體 HLP，HLP

產品系列 溢流閥

產品類型 VSBN

重量[kg] 0.187

力士樂REXROTH螺紋插裝閥

卸壓閥，直接作用提升閥型差速區域，特殊空腔，004-VSD-350

描述

流量從2到1被阻斷，直到壓力增加以滿足所選的閥門設置，將提升閥從閥座提升，并允許安全流量通過1到達油箱。1處的壓力增加了閥的安全設置。穩定的提升閥設計和硬化閥座的結合提供了卓越的響應、滯后和泄漏特性。

技術數據

工作壓力

端口2（P）

210巴（3000磅/平方英寸）

允許的壓力

端口1（T）

140巴（2000磅/平方英寸）

流量350 l/min（93 gpm）

內部泄漏1）15滴/分鐘。

流體溫度范圍-30至100°C（-22至212°F）

安裝扭矩245-264 Nm（181-196 ft-lbs）

重量1.5公斤（3.3磅）

特殊型腔004

線體和標準部件

密封套件代碼：RG004020520100

材料編號：R930001696

流體

在粘度為10至500 mm2/s（cSt）時具有潤滑性能的礦物基或合成材料

建議的流體污染程度

標稱值為10μm（NAS 8）/ISO 4406 19/17/14

安裝位置無限制

德國力士樂REXROTH螺紋插裝閥卸壓閥訂貨號和型號：

R930000377 04150403990500A-VSD-350-05-A

R930006718 041503929935000-VSD-250-35-92

力士樂REXROTH螺紋插裝閥041523038510000-VSDN-10A-10

R930005643 041523038510000

液壓  閥門  插裝閥  壓力控制  螺紋插裝閥 溢流閥

工作壓力 350 bar (5000 psi)

流量 120 l/min (32 gpm)

插孔 CA-10A-2N

插裝閥

產品系列分類 溢流閥，直動式，閥座設計，差速器區

產品系列類型 VSDN

產品系列 VSDN-10A

工作壓力. [bar] 350.0

油口數量 2

體積流量 [l/min] 120.0

正常位置 常閉

閥心滑閥 閥座設計

直接 - 先導式 直動式

連接類型 擰入式插裝閥

插孔 CA-10A-2N

公稱流量 [l/min] 120.0

可調節壓力范圍 [bar] 35-140

壓力設置 [bar] 100

壓力預設 帶壓力預設

調整選項 無泄漏內六角螺釘

密封材料 NBR

液壓油 HL、HLP

產品類型 VSDN

重量 [kg] 0.25

力士樂螺紋插裝式電磁閥OD153136A000000
