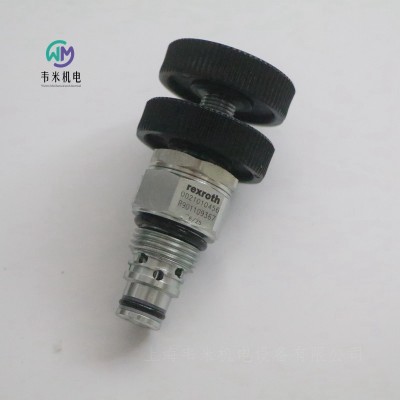

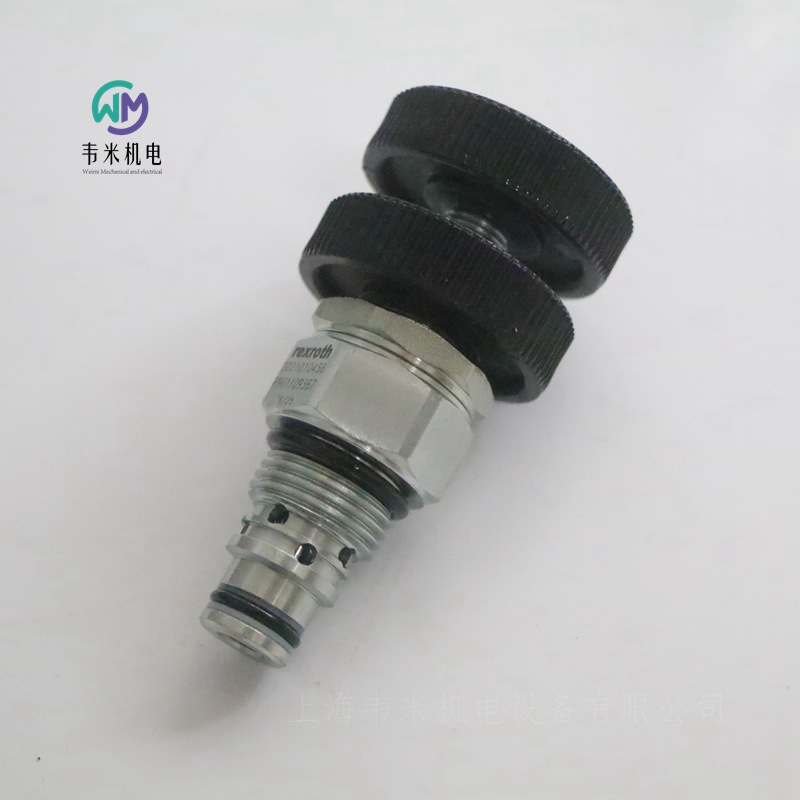

力士樂螺紋插裝式節流閥OD21010456 R901109367，上海韋米機電設備有限公司主營產品，產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH螺紋插裝閥OD21010456-VSTXX06-18X04

R901109367 OD21010456

流量控制，插裝節流閥

液壓  閥門  插裝閥  流量控制  螺紋插裝閥

工作壓力 350 bar (5000 psi)

流量 40 l/min (11 gpm)

插孔 CA-08A-2N

插裝閥

產品屬性

產品系列分類 流量控制，插裝節流閥

產品系列類型 ST-C

產品系列 ST-C-06

工作壓力. [bar] 350

油口數量 2

體積流量 [l/min] 40

直接 - 先導式 直動式

連接類型 擰入式插裝閥

插孔 CA-08A-2N

公稱流量 [l/min] 40

調整選項 手輪和鎖緊螺母

密封材料 NBR

液壓油 HL,HLP

產品類型 ST-C

產品系列 單向節流閥

重量 [kg] 0.15

力士樂REXROTH螺紋插裝閥 041155038535000-VSBN-10A-35

直動式溢流閥，閥座設計

R901115702 041155038535000

旋入式閥門

工作壓力350巴（5000磅/平方英寸）

流速50 l/min（13 gpm）

旋入孔CA-10A-2N

產品特性

產品系列的分類

直接控制減壓閥，閥座設計

產品系列類型 VSBN

壓力[bar] 350.

連接數 2.

體積流量[l/min] 50

正常位置 關閉，無電

閥錐閥

連接類型 旋入式閥

直接預控 直接控制

擰入孔 CA-10A-2N

額定流量【l/min】 50

可調壓力范圍[bar] 175-350

壓力設置[bar] 350.

壓力預設 壓力預設

調整選項 無泄漏六角凹頭螺釘

密封材料 NBR

壓力流體 HLP，HLP

產品系列 溢流閥

產品類型 VSBN

重量[kg] 0.187

力士樂REXROTH螺紋插裝閥

卸壓閥，直接作用提升閥型差速區域，特殊空腔，004-VSD-350

描述

流量從2到1被阻斷，直到壓力增加以滿足所選的閥門設置，將提升閥從閥座提升，并允許安全流量通過1到達油箱。1處的壓力增加了閥的安全設置。穩定的提升閥設計和硬化閥座的結合提供了卓越的響應、滯后和泄漏特性。

技術數據

工作壓力

端口2（P）

210巴（3000磅/平方英寸）

允許的壓力

端口1（T）

140巴（2000磅/平方英寸）

流量350 l/min（93 gpm）

內部泄漏1）15滴/分鐘。

流體溫度范圍-30至100°C（-22至212°F）

安裝扭矩245-264 Nm（181-196 ft-lbs）

重量1.5公斤（3.3磅）

特殊型腔004

線體和標準部件

密封套件代碼：RG004020520100

材料編號：R930001696

流體

在粘度為10至500 mm2/s（cSt）時具有潤滑性能的礦物基或合成材料

建議的流體污染程度

標稱值為10μm（NAS 8）/ISO 4406 19/17/14

安裝位置無限制

德國力士樂REXROTH螺紋插裝閥卸壓閥訂貨號和型號：

R930000377 04150403990500A-VSD-350-05-A

R930006718 041503929935000-VSD-250-35-92

力士樂REXROTH螺紋插裝閥041523038510000-VSDN-10A-10

R930005643 041523038510000

液壓  閥門  插裝閥  壓力控制  螺紋插裝閥 溢流閥

工作壓力 350 bar (5000 psi)

流量 120 l/min (32 gpm)

插孔 CA-10A-2N

插裝閥

產品系列分類 溢流閥，直動式，閥座設計，差速器區

產品系列類型 VSDN

產品系列 VSDN-10A

工作壓力. [bar] 350.0

油口數量 2

體積流量 [l/min] 120.0

正常位置 常閉

閥心滑閥 閥座設計

直接 - 先導式 直動式

連接類型 擰入式插裝閥

插孔 CA-10A-2N

公稱流量 [l/min] 120.0

可調節壓力范圍 [bar] 35-140

壓力設置 [bar] 100

壓力預設 帶壓力預設

調整選項 無泄漏內六角螺釘

密封材料 NBR

液壓油 HL、HLP

產品類型 VSDN

重量 [kg] 0.25

力士樂REXROTH螺紋插裝閥041523038535000-VSDN-10A-35

R930005644 041523038535000

溢流閥，直動式，閥座設計，差速器區

旋入式閥門

工作壓力350巴（5000磅/平方英寸）

流速120 l/min（32 gpm）

旋入孔CA-10A-2N

產品特性

產品系列的分類

減壓閥，直接控制，閥座設計，差動表面

產品系列類型 VSDN

壓力[bar] 350.

連接數 2.

體積流量[l/min] 120

正常位置 關閉，無電

閥錐閥

連接類型 旋入式閥

直接預控 直接控制

擰入孔 CA-10A-2N

額定流量【l/min】 120

可調壓力范圍[bar] 100-350

壓力設置[bar] 350.

壓力預設 壓力預設

調整選項 無泄漏六角凹頭螺釘

密封材料 NBR

壓力流體 HLP，HLP

產品系列 減壓閥

產品類型 VSDN

重量[kg] 0.245

力士樂REXROTH螺紋插裝閥螺紋插裝閥 043132005800000-VUCN-20A-00

R901109780 043132005800000

單向閥，閥座設計

液壓  閥門  插裝閥  方向閥  螺紋插裝閥 單向閥

工作壓力 350 bar (5000 psi)

流量 360 l/min (95 gpm)

插孔 CA-20A-2N

插裝閥

產品系列分類 單向閥，閥座設計

產品系列類型 VUCN

產品系列 VUCN-20A

工作壓力. [bar] 350.0

油口數量 2

體積流量 [l/min] 360.0

閥心滑閥 閥座設計

連接類型 擰入式插裝閥

直接 - 先導式 直動式

插孔 CA-20A-2N

公稱流量 [l/min] 360.0

壓力設置 [bar] 0.35

壓力預設 無壓力預設

密封材料 NBR

液壓油 HL、HLP

產品系列 單向閥

產品類型 VUCN

重量 [kg] 0.45

力士樂REXROTH螺紋插裝閥043125002704000-VUCN-16A-04

R930000481 043125002704000

液壓  閥門  插裝閥  方向閥  螺紋插裝閥 單向閥

工作壓力 350 bar (5000 psi)

流量 200 l/min (53 gpm)

插孔 CA-16A-2N

插裝閥

產品系列分類 單向閥，閥座設計

產品系列類型 VUCN

產品系列 VUCN-16A

工作壓力. [bar] 350.0

油口數量 2

體積流量 [l/min] 200.0

位置 2

閥心滑閥 閥座設計

連接類型 擰入式插裝閥

直接 - 先導式 直動式

插孔 CA-16A-2N

公稱流量 [l/min] 200.0

壓力設置 [bar] 3.5

壓力預設 無壓力預設

密封材料 NBR

液壓油 HL、HLP

產品系列 單向閥

產品類型 VUCN

重量 [kg] 0.31

力士樂REXROTH螺紋插裝閥043120005600000-VUCN-08A-00

R901007308 043120005600000

單向閥，閥座設計

旋入式閥門

工作壓力420巴（6000磅/平方英寸）

流速50 l/min（13 gpm）

擰入孔CA-08A-2N

產品特性

產品系列的分類 止回閥，閥座設計

產品系列類型 VUCN

壓力[bar] 420

連接數 2.

位置 2.

體積流量[l/min] 50

閥錐閥 閥座設計

連接類型 旋入式閥

直接預控 直接控制

擰入孔 CA-08A-2N

額定流量【l/min】 50

壓力設置[bar] 1.

壓力預設 未預設壓力

密封材料 NBR

壓力流體 HLP，HLP

產品類型 VUCN

產品系列 止回閥

重量[kg] 0.06

力士樂REXROTH螺紋插裝閥

單向閥，可解鎖

單向閥

先導式操作

通徑，尺寸12

VSON-12A

04.33.07 - X - 57 - Z

描述

當2處的壓力上升到彈簧偏置壓力以上時，提升閥從其閥座被推動，允許從2到1的流量。閥門在1到2之間為常閉（檢查）狀態。當端口3處存在足夠的先導壓力時，先導活塞將提升閥從閥座上推出，允許流量從1到2。精密機械加工和硬化工藝可在檢查條件下實現幾乎無泄漏的性能。

技術數據

工作壓力350巴（5000磅/平方英寸）

流量120 l/min（32 gpm）

先導比3.2:1

內部泄漏5滴/分鐘。

流體溫度范圍-30至100°C（-22至212°F）

安裝扭矩81-95 Nm（60-70 ft-lbs）

重量0.25千克（0.55磅）

型腔CA-12A-3C

線條體和標準

程序集

集成電路

密封套件

代碼：RG12AC9010520100

材料編號：R901111379

流體礦物基或合成材料

潤滑性能

在粘度為5至800 mm2/s（cSt）時具有潤滑性能的礦物基或合成材料

建議的流體污染程度

標稱值大為10μm（NAS 8）/ISO 4406 19/17/14

安裝位置無限制

力士樂REXROTH螺紋插裝閥單向閥訂貨號和型號：

R901106634 043307105700000-VSON-12A-G-00

力士樂REXROTH螺紋插裝閥

R901106634 043307105700000-VSON-12A-G-00

單向閥，可解鎖

旋入插裝閥

工作壓力350巴（5000磅/平方英寸）

流量120 l/min（32 gpm）

擰入孔CA-12A-3C

產品屬性

產品系列分類 先導式操作，先導式單向閥

產品系列類型 VSON

端口數 3.

壓力[bar] 350

流量[l/min] 120

滑閥提升閥 提升閥類型

直接-先導式 外部先導式操作

連接類型 旋入插裝閥

擰入孔 CA-12A-3C

標稱流量【l/min】 120

先導比 3.2:1

壓力設置[bar] 2.

壓力預設 無壓力預設

密封材料 NBR

液壓油 HL，HLP

產品系列 先導式單向閥

產品類型 VSON

重量[kg] 0.24

力士樂REXROTH螺紋插裝閥

先導式止回閥，

先導關閉，

普通空腔，尺寸10

VUPC-10A

04.34.04-X-85-Z

描述

當1處的壓力上升到彈簧偏置壓力以上時，提升閥被提升，允許從1到2流動。閥門在2到1之間關閉（檢查）。當端口3處存在足夠的先導壓力時，先導活塞將提升閥固定在閥座上，從1到2的流量被阻斷。精密機械加工和硬化工藝可在檢查條件下實現幾乎無泄漏的性能。

技術數據

工作壓力350巴（5000磅/平方英寸）

流量70 l/min（18 gpm）

先導比1.9:1

內部泄漏5滴/分鐘。

流體溫度范圍-30至100°C（-22至212°F）

安裝扭矩41-47 Nm（30-35 ft-lbs）

重量0.15千克（0.33磅）

空腔CA-10A-3C（見數據表18325-70）

線體和標準部件

MTTFd

150年見數據表18350-51

密封套件

代碼：RG10A9010530100

材料編號：R901111368

流體

在粘度為5至800 mm2/s（cSt）時具有潤滑性能的礦物基或合成材料

建議的流體污染程度

標稱值為10μm（NAS 8）/ISO 4406 19/17/14

安裝位置無限制

力士樂REXROTH螺紋插裝閥止回閥訂貨號和型號：

R930000552 043404108500000-VUPC-10A-G-00

力士樂REXROTH螺紋插裝閥

R930000552 043404108500000-VUPC-10A-G-00

單向閥

旋入插裝閥

工作壓力350巴（5000磅/平方英寸）

流量70 l/min（19 gpm）

擰入孔CA-10A-3C

產品屬性

產品系列分類 先導式操作，先導式單向閥

產品系列類型 VUPC

端口數 3.

壓力[bar] 350

流量[l/min] 70

滑閥提升閥 提升閥類型

直接-先導式 外部先導式操作

連接類型 旋入插裝閥

擰入孔 CA-10A-3C

先導比 1.9:1

標稱流量【l/min】 70

壓力設置[bar] 0.5

壓力預設 無壓力預設

密封材料 NBR

液壓油 HL，HLP

產品系列 先導式單向閥

產品類型 VUPC

重量[kg] 0.11

力士樂REXROTH螺紋插裝閥

先導式止回閥，先導式關閉

通徑尺寸12

VUPC-12A

04.34.04-X-57-Z

描述

當1處的壓力上升到彈簧偏置壓力以上時，提升閥被提升，允許從1到2流動。閥門在2到1之間關閉（檢查）。當端口3處存在足夠的先導壓力時，先導活塞將提升閥固定在閥座上，從1到2的流量被阻斷。精密機械加工和硬化工藝可在檢查條件下實現幾乎無泄漏的性能。

技術數據

工作壓力350巴（5000磅/平方英寸）

流量120 l/min（32 gpm）

先導比2:1

內部泄漏5滴/分鐘。

流體溫度范圍-30至100°C（-22至212°F）

安裝扭矩81-95 Nm（60-70 ft-lbs）

重量0.25千克（0.55磅）

型腔CA-12A-3C（見數據表18325-70）

MTTFd 150年見數據表18350-51

線體和標準部件

密封套件

代碼：RG12AC9010520100

材料編號：R901111379

流體

粘度為5至800 mm2/s（cSt）時具有潤滑性能的礦物基或合成材料

建議的流體污染程度

標稱值為10μm（NAS 8）/ISO 4406 19/17/14

安裝位置無限制

其他技術數據參見數據表18350-50

力士樂REXROTH螺紋插裝閥止回閥訂貨號和型號：

R901106642 043404105700000-VUPC-12A-00

力士樂REXROTH螺紋插裝閥

R901106642 043404105700000-VUPC-12A-00

旋入插裝閥

工作壓力350巴（5000磅/平方英寸）

流量120 l/min（32 gpm）

擰入孔CA-12A-3C

產品屬性

產品系列分類 先導式操作，先導式單向閥

產品系列類型 VUPC

端口數 3.

壓力[bar] 350

流量[l/min] 120

滑閥提升閥 提升閥類型

直接-先導式 外部先導式操作

連接類型 旋入插裝閥

擰入孔 CA-12A-3C

先導比 2:1

標稱流量【l/min】 120

壓力設置[bar] 1.

壓力預設 無壓力預設

密封材料 NBR

液壓油 HL，HLP

產品系列 先導式單向閥

產品類型 VUPC

重量[kg] 0.23

力士樂REXROTH螺紋插裝閥

平衡，標準提升閥型

平衡閥，標準閥座設計，壓差區

微分面積

普通空腔，尺寸10

VBSN-10A

04.52.31-X-85-Z

當2處的壓力上升到彈簧偏置壓力以上時，止回閥座被推離活塞，允許從2到1的流量。當1處的負載壓力上升到壓力設定值以上時，直接作用的壓差面積釋放功能將激活，流量從1到2釋放。當先導壓力為3時，壓力設定值將按規定的閥門比例降低，直到完全打開，自由流量從1至2。彈簧室排放至2，2處的任何背壓都會添加到所有功能中的壓力設置中。閥門設計可防止彈簧在調整過程中變硬并完全松開。

技術數據

工作壓力350巴（5000磅/平方英寸）

流量60 l/min（16 gpm）

內部泄漏1）15滴/分鐘。

流體溫度范圍-30至100°C（-22至212°F）

安裝扭矩41-47 Nm（30-35 ft-lbs）

重量0.2千克（0.44磅）

MTTFD 150年

空腔CA-10A-3C

根據ISO 4413進行調整，密封

調節螺釘，防止在調節過程中漏油

鹽霧試驗

500小時，符合DIN EN ISO 9227:2017-07

線體和標準部件

請參閱“液壓集成電路”一節或咨詢工廠

密封套件

代碼：RG10A9010520100材料編號：R901111367

流體

在粘度為10至500 mm2/s（cSt）時具有潤滑性能的礦物基或合成材料

建議的流體污染程度

標稱值為10μm（NAS 8）/ISO 4406 19/17/14

安裝位置無限制

壓力設置：至少為負載感應壓力的1.3倍，為目錄標稱設置的1.5倍。

力士樂REXROTH螺紋插裝閥平衡閥訂貨號和型號：

R901096029 04523103852000A-VBSN-10A-3:1-20-A

力士樂REXROTH螺紋插裝閥

R901096029 04523103852000A-VBSN-10A-3:1-20-A

平衡閥，標準閥座設計，壓差區

旋入插裝閥

工作壓力350巴（5000磅/平方英寸）

流量60 l/min（16 gpm）

擰入孔CA-10A-3C

產品屬性

產品系列分類 平衡，標準提升閥型差壓

產品系列類型 VBSN

壓力[bar] 350

端口數 3.

流量[l/min] 60

正常位置 常閉

滑閥提升閥 提升閥類型

直接-先導式 直接作用

連接類型 旋入插裝閥

擰入孔 CA-10A-3C

先導比 3:1

標稱流量【l/min】 60

可調壓力范圍[bar] 70-210

壓力設置[bar] 200

壓力預設 帶壓力預設

調整選項 防漏六角凹頭螺釘

密封材料 NBR

液壓油 HL，HLP

產品類型 VBSN

產品系列 平衡

重量[kg] 0.22

力士樂螺紋插裝式節流閥OD21010456 R901109367
